OSPF路由协议简单介绍及实验

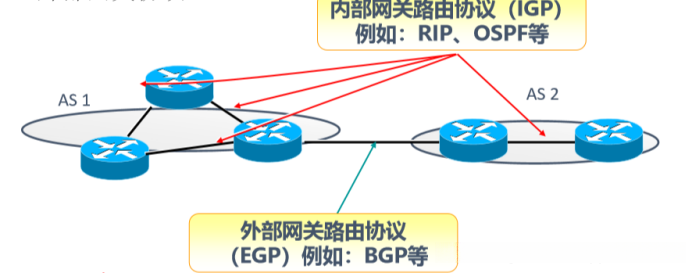

内部网关协议和外部网关协议
自治系统(AS)
内部网关协议(IGP)
外部网关协议(EGP)
OSPF是链路状态路由协议
OSPF的工作过程
邻居列表
链路状态数据库
路由表
OSPF区域
为了适应大型的网络，OSPF在AS内划分多个区域
每个OSPF路由器只维护所在区域的完整链路状态信息
区域ID
可以表示成一个十进制的数字
也可以表示成一个IP
骨干区域Area 0
负责区域间路由信息传播
非骨干区域
Router ID
OSPF区域内唯一标识路由器的IP地址
Router ID选取规则
首先，选取路由器loopback接口上数值最高的IP地址
如果没有loopback接口，在物理端口中选取IP地址最高的
也可以使用router-id命令指定Router ID
DR和BDR

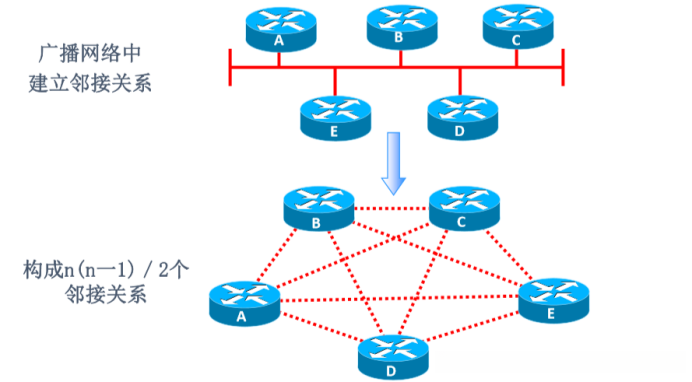

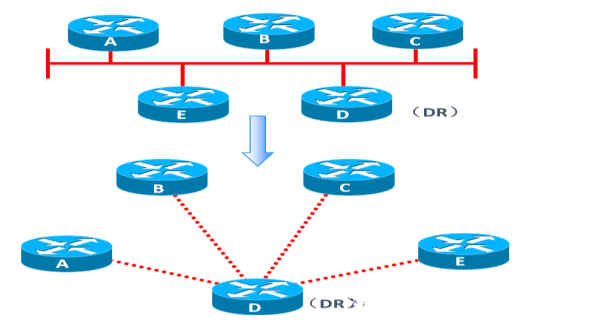

减少邻接关系的数目
指定路由器(DR)

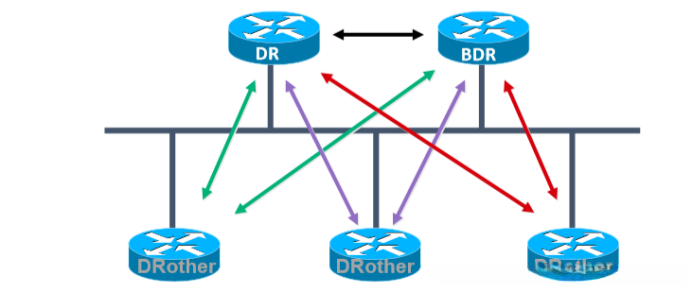

其他路由器(DRothers)只和DR及BDR形成邻接关系
DR和BDR的选举方法
自动选举DR和BDR
网段上 Router ID最大的路由器将被选举为DR，第二大的将被选举为BDR
手工选择DR和BDR
优先级范围是0~255，数值越大，优先级越高，默认为1
如果优先级相同，则需要比较 Router ID
如果路由器的优先级被设置为0，它将不参与DR和DBR的选举
OSPF的度量值为COST

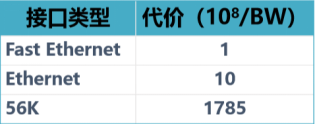

COST=10^8/BW
最短路径是基于接口指定的代价(cost)计算的
OSPF将网络划分为四种类型
点到点网络(Point-to-Point)
广播多路访问网络(Broadcast MultiAccess,BMA)
非广播多路访问网络(None Broadcast MultiAccess,NBMA)
点到多点网络(Point-to-Multipoint)
从以下几方面考虑OSPF的使用
网络规模
网络拓扑
其他特殊要求
路由器自身要求

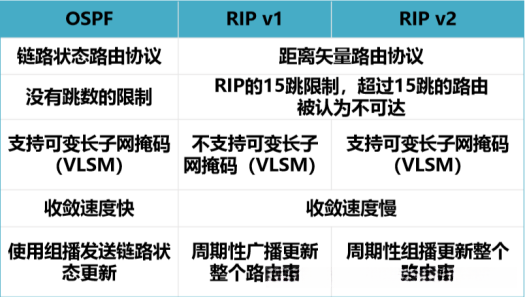

OSPF的特点
可适应大规模网络
路由变化收敛速度快
无路由环
支持变长子网掩码VLSM
支持区域划分
支持以组播地址发送协议报
实验拓扑

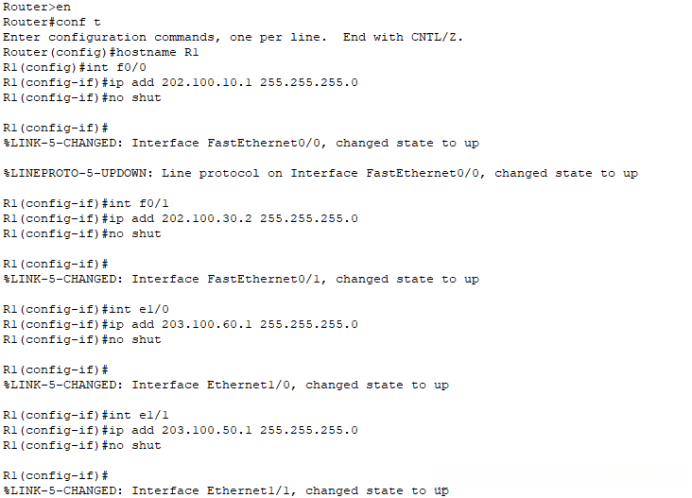

基础IP配置
R0
R1

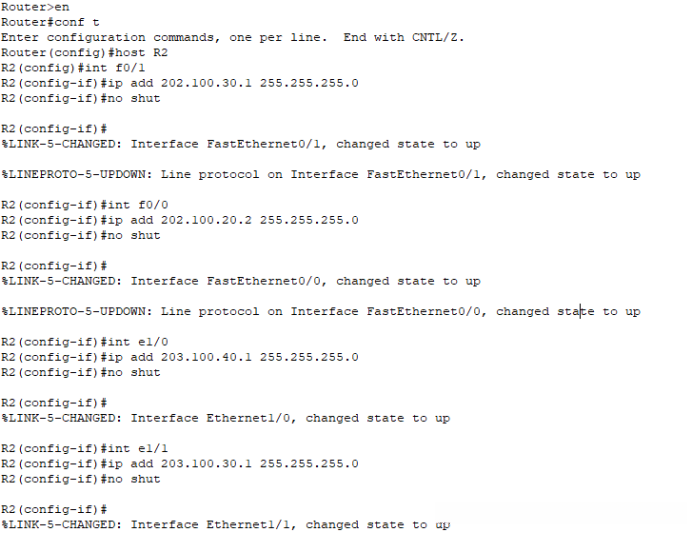

R2
R3

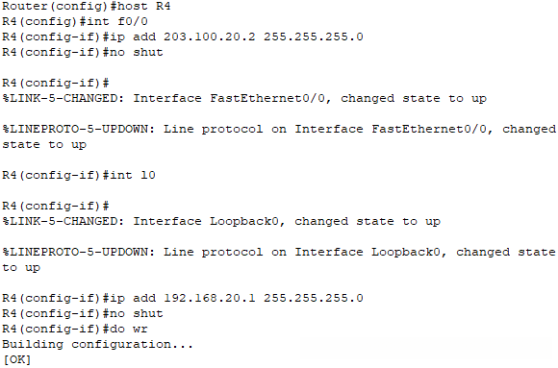

R4

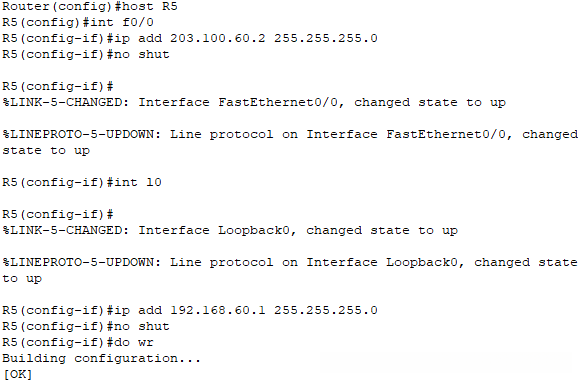

R5
R6

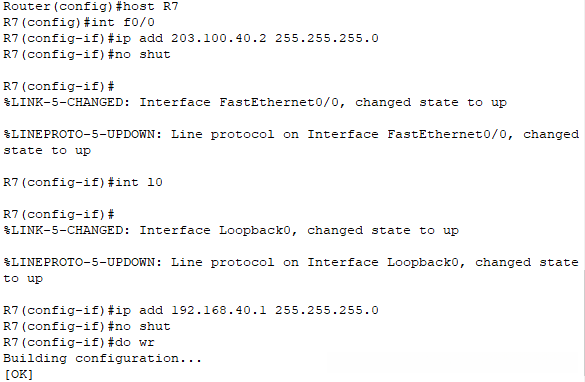

R7
R8

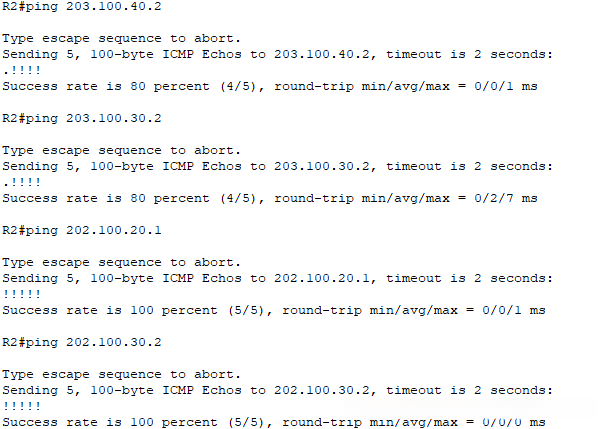

测试连通性

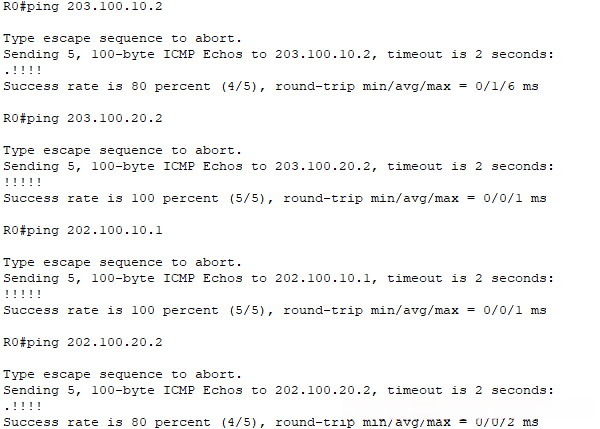

R0测试

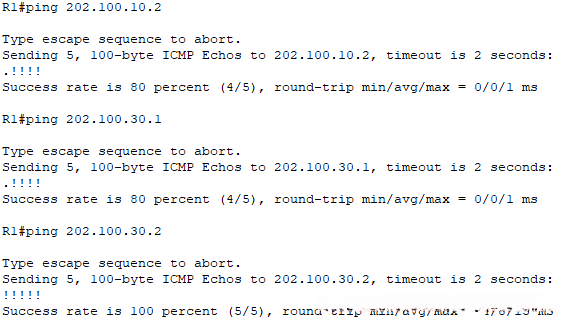

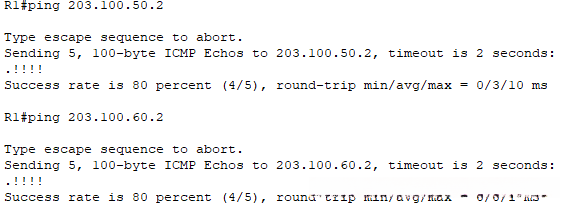

R1测试
R2测试

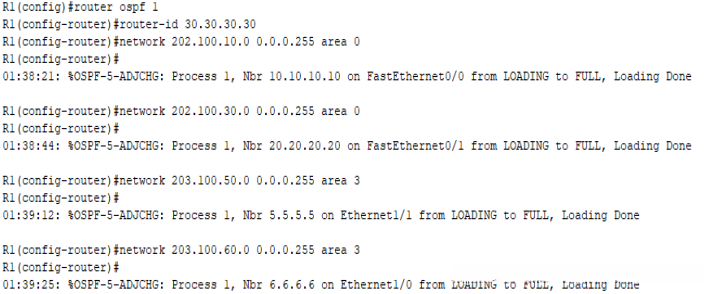

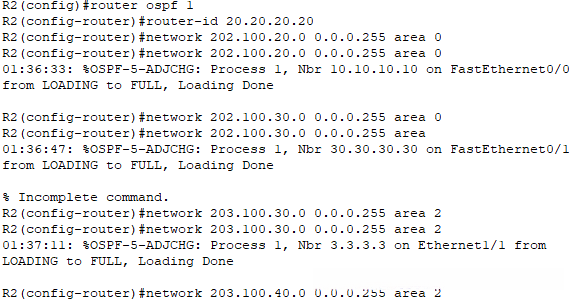

配置OSPF
R0
R1
R2

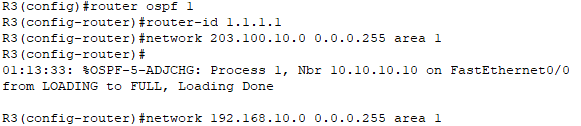

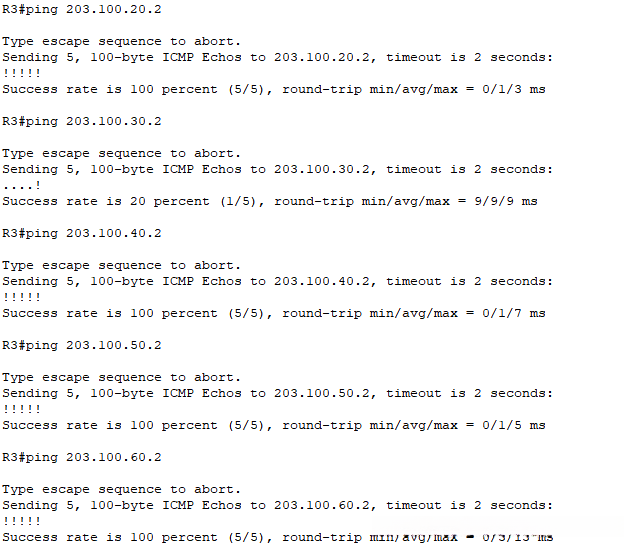

R3

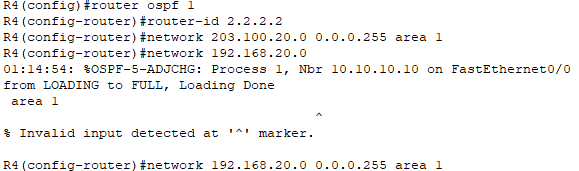

R4
R5
R6
R7
R8

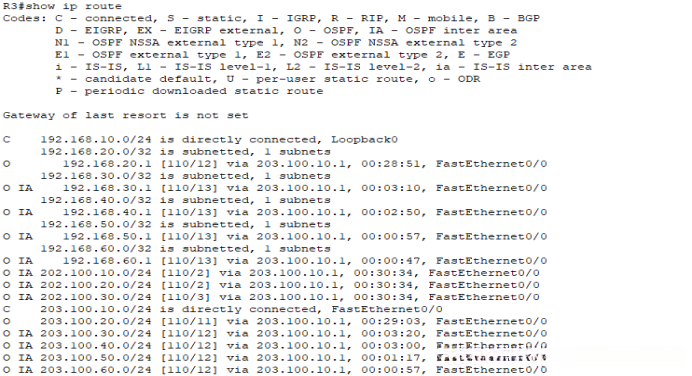

查看R3的ip route O本区域内的 IA其他OSPF区域内的路由

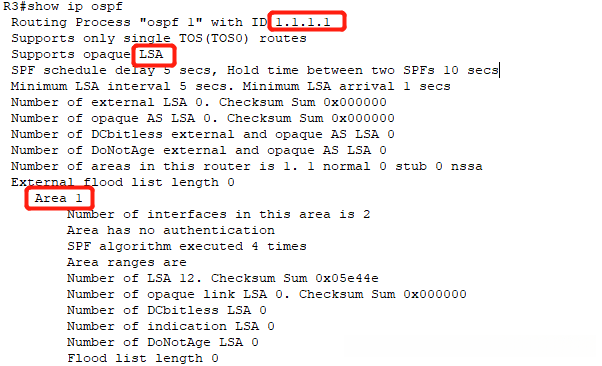

查看OSPF 的信息 LSA是链路状态公告
查看邻居

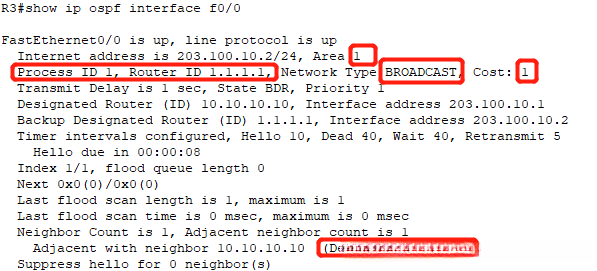

查看f0/0的接口信息

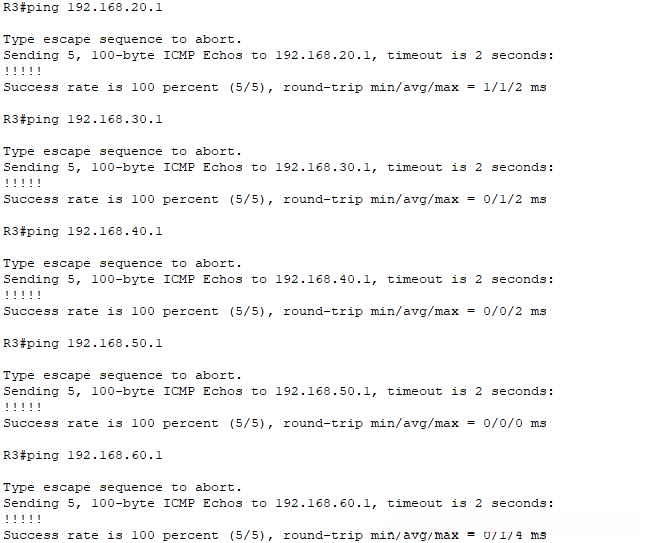

测试连通性 PC3可以ping通PC4-8
