论文笔记：Visualizing and Understanding Convolutional Networks
一、这篇论文解决什么问题
- 模型为什么表现得好（内在原理）
- 模型怎么样改进（可解释地、可控地）
以前方法的局限性：
- 只可以对第一层特征进行可视化，而对高层特征束手无策
- 无法解释每一层的不变性（从不同的图中学到相同的特征）
本文的核心技术： Deconvolutional Network (deconvnet)
本文可以做到： 解释训练集中的哪些pattern可以激活相应的feature map
二、模型基础结构及deconvnet技术

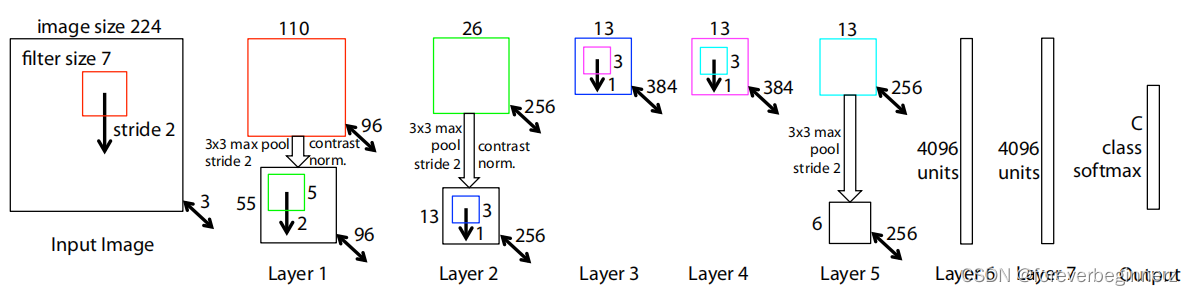

模型基础结构：比较经典的CNN分类器结构

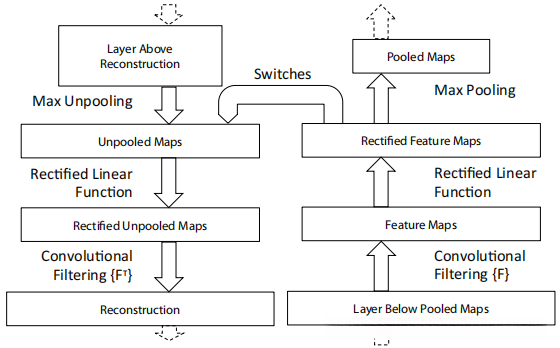

deconvnet技术：运用这种技术如何研究一个模型
- 定目标：我们要研究哪一层的feature map，就将其输入到deconvnet进行一系列的操作
- 输入原始图像，正向计算要研究的那一层的feature map，挑出我们要研究的feature map
- 把除了这个feature map之外的feature map都设置为0，把这些feature map都输入到deconvnet中
- deconvnet-unpooling：max pooling在正向计算的时候，就记下来max的位置，在unpooling时，原来的位置仍要对应最大值，其他位置设置成0
- deconvnet-rectification：利用了ReLU的性质，反过来的操作和正向计算的操作，其实一样，直接使用ReLU即可
- deconvnet-filtering：卷积核是原来正向计算时卷积核的转置
三、卷积神经网络的可视化
模型为什么表现得好（内在原理）

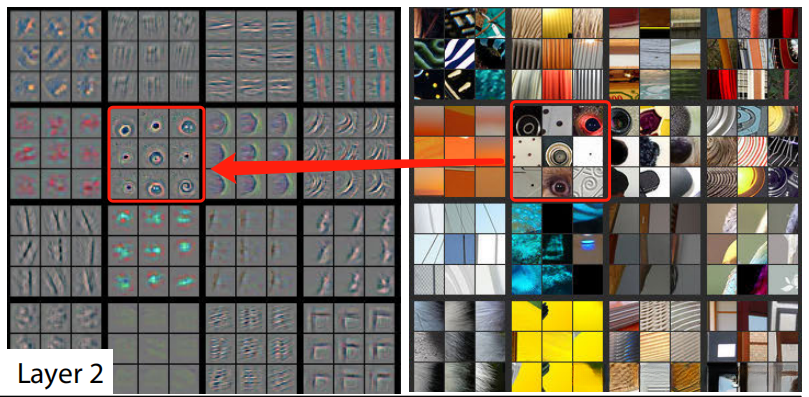

1. 特征可视化
结论： 底层feature map更关注空间信息（颜色、纹理等），高层feature map更关注语义信息（能从不同的物体中提取相同之处）
研究过程：
- 找到使某个feature map最大的top 9的训练集的原图
- 将这9张原图的这个feature map分别利用deconvnet重构出9张相应的图片
- 比较原图和相应的重构图
2. 训练过程中的特征演化
结论： 底层收敛快，高层收敛慢
研究过程：
- 某一层feature map在训练到某一轮时，找到使feature map最大的训练集里的原图
- 利用这个原图，正向计算出feature map，然后运用deconvnet重构出相应的图片
注意： 论文Fig 4中每一行的图对应的原图不一定是同一张，如果发生变化，说明在训练过程中使得这个feature map最大的图片变了
3. 特征不变性
结论：
- 底层对图像变换很敏感，中高层则没那么敏感
- 网络整体结果对平移和缩放都不敏感，但对旋转敏感，除非旋转特定角度（90度、180度、270度）
研究过程：
- 对图片进行平移、旋转、缩放
- 计算原图的feature vector（feature map拉平后的向量）和处理后的图片的feature vector欧式距离
- 根据平移的幅度、旋转的角度、缩放的幅度不同，对上述距离作图
四、模型的结构选择
模型怎么样改进（可解释地、可控地）

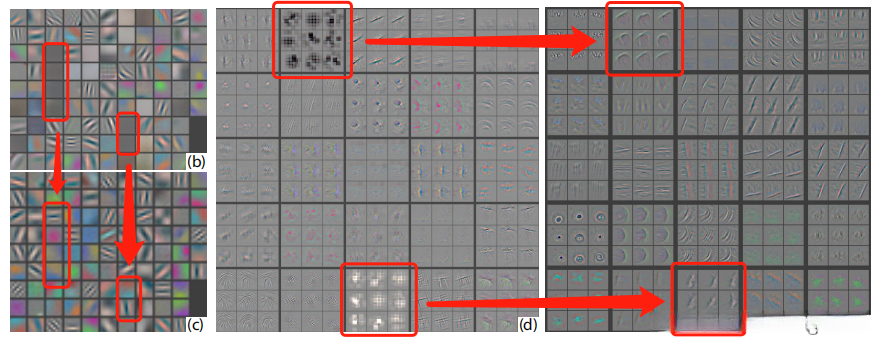

修改AlexNet：
- 通过可视化第一层和第二层找到一些无效特征
- 通过缩小卷积核大小和步长进行改进
五、局部遮挡敏感性分析
模型为什么表现得好（内在原理）
结论： 模型重点关注图像中的关键部位
研究过程：
- 用灰色滑块在原图上不同区域进行遮挡，然后作四类图
- 第一列：输入不经任何遮挡的原图，从第5层找出激活最大的feature map，把不同遮挡位置的feature map叠加到一起，例如挡住狗头上毛茸茸的区域，feature map的值就会迅速降低
- 第二列：输入不经任何遮挡的原图，从第5层找出激活最大的feature map，将其运用deconvnet重构出相应的图片，即第二列左上角的图片，剩下的3张图是从训练集中找出能使相同的feature map最大的3张原图然后得到deconvnet后的3张图片，例如这个feature map提取的是动物毛茸茸的特征
- 第三列：遮挡不同位置时，识别成相应类别的概率热力图，例如遮挡住狗脸，模型识别成这个分类的概率就会迅速降低
- 第四列：遮挡不同位置时，会被识别成的类别，例如遮挡狗脸，会被识别成网球
注意： 对第三行图片来说，第5层找出激活最大的feature map提取的是人脸特征，最后还能被识别为狗的原因，拟人化一点的表述就是，对于一个feature map，我只管告诉你我最擅长提取哪类特征，至于最后分类的时候，你要不要用，我不管。一句话，我有大招，但不一定对你有用。
六、局部相关性分析
模型为什么表现得好（内在原理）
结论： 模型会隐式地定义不同图像中特殊部位的相关性
研究过程：
- 对每张图都进行相同的遮挡，例如对每张图片都遮挡狗的右眼
- 计算出每张图和遮挡后的图的feature vector的差异，例如计算第一行第一列和第一行第二列两张图的差异
- 计算每一列不同
两两之间Hamming distance的总和，如果这个总和很小，说明遮挡相同的部位对每张图的影响都一样
七、实验
层数/神经元数对模型的影响
- 去掉全连接层或者中间层，对模型几乎无影响
- 但是同时去掉全连接层和中间层，模型效果就会显著变差，说明网络深度对模型很重要
- 修改全连接层的神经元个数，对模型几乎无影响
- 增加卷积核个数，会有一些增益，但是会引起过拟合
特征泛化 ：在ImageNet上预训练好的模型，在其他数据集上微调后效果很好，对训练数据的数量要求也更低
PS：本文大部分公式和图片都来自于Visualizing and Understanding Convolutional Networks****，对本文的理解来自于对论文的学习及对同济子豪兄讲解的学习，有理解不对的地方，欢迎指正
