OSPF+VLAN 综合实验
一、实验需求

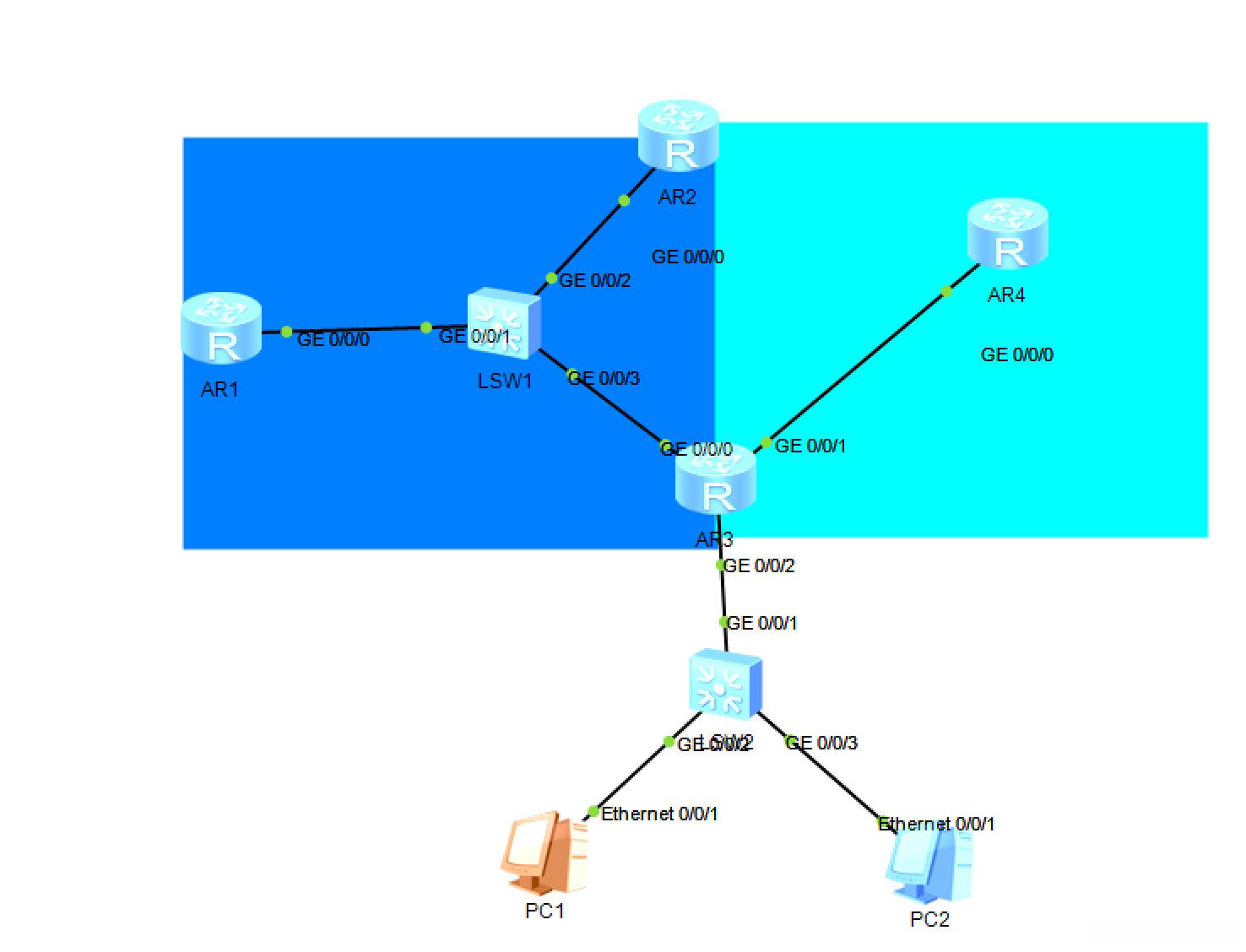

区域 0 包括节点 R1、 R2 和 R3 ，其中 DR 设备位于该区域内 。此外 ，节点 R3 的相关设备也连接到了该区域 。节点 R4 处的环路返回地址已固定设置 ，剩余网络段将采用固定的 IP 地址范围 192.168.1.0/24 进行合理规划 。需要注意的是 ，该处的环路返回地址不可配置 ，此网络下所有节点均可访问 ，通过此方法确保数据更新的安全性 ，避免出现环路问题 ，减少不必要的路由条目 。
二、实验步骤
1.二层-交换配置

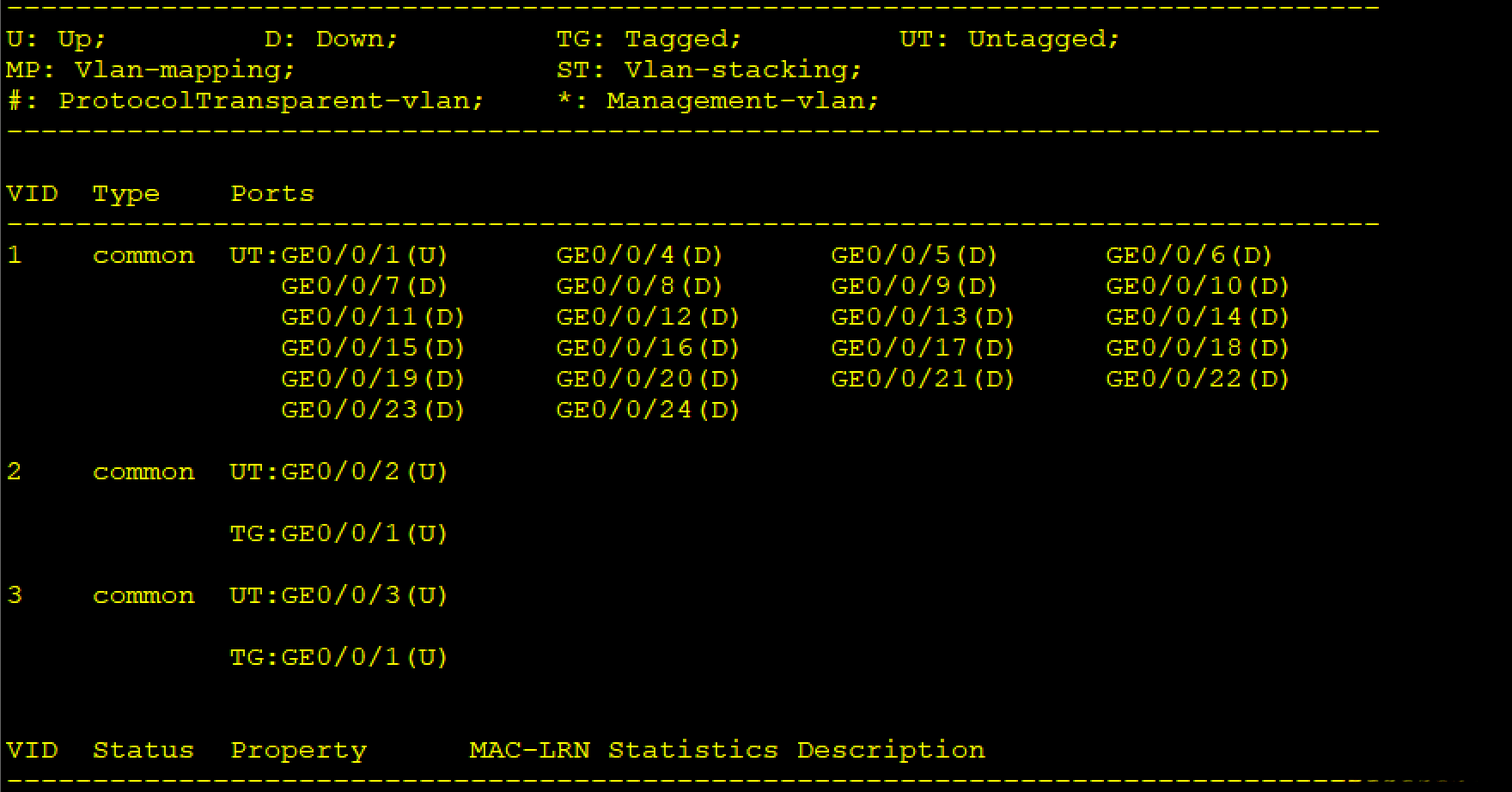

1.创建VLAN
[sw2]vlan 2
[sw2-vlan2]q
[sw2]vlan 3
[sw2-vlan3]q
2.配置链路
[sw2]interface GigabitEthernet 0/0/2
[sw2-GigabitEthernet0/0/2]port link-type access
[sw2-GigabitEthernet0/0/2]port default vlan 2
[sw2]int GigabitEthernet 0/0/3
[sw2-GigabitEthernet0/0/3]port link-type access
[sw2-GigabitEthernet0/0/3]port default vlan 3
[sw2]interface GigabitEthernet 0/0/1
[sw2-GigabitEthernet0/0/1]port link-type trunk
[sw2-GigabitEthernet0/0/1]port trunk allow-pass vlan all

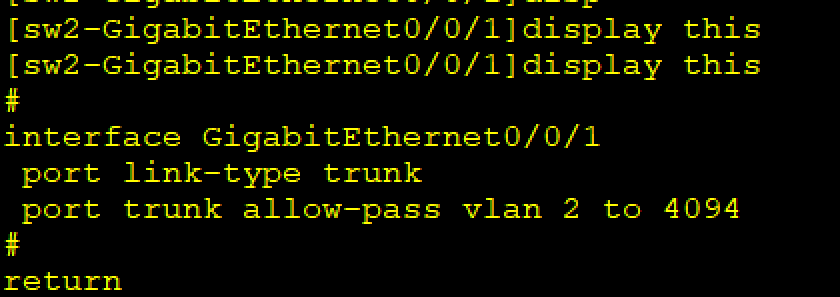

[sw2-GigabitEthernet0/0/1]display this
2.配置IP
R1的环回: 192.168.1.0/28
R2的环回: 192.168.1.16/28
R1,2,3的0/0/0 接口: 192.168.1.32/28
R3-4:1区域: 192.168.1.128/30
VLAN2: 192.168.1.48/28
VLAN3 :192.168.1.64/28
0区域: 192.168.1.9/25
1区域: 192.168.1.128/25
192.168.1.0/25
192.168.00000001. 0000 0000 192.168.1.0/28
192.168.00000001.0001 0000 192.168.1.0/28
192.168.00000001.0010 0000 192.168.1.32/28
192.168.00000001.0011 0000 192.168.1.32/28
192.168.00000001.0100 0000 192.168.1.64/28
R4固定环回: 4.4.4.0 24

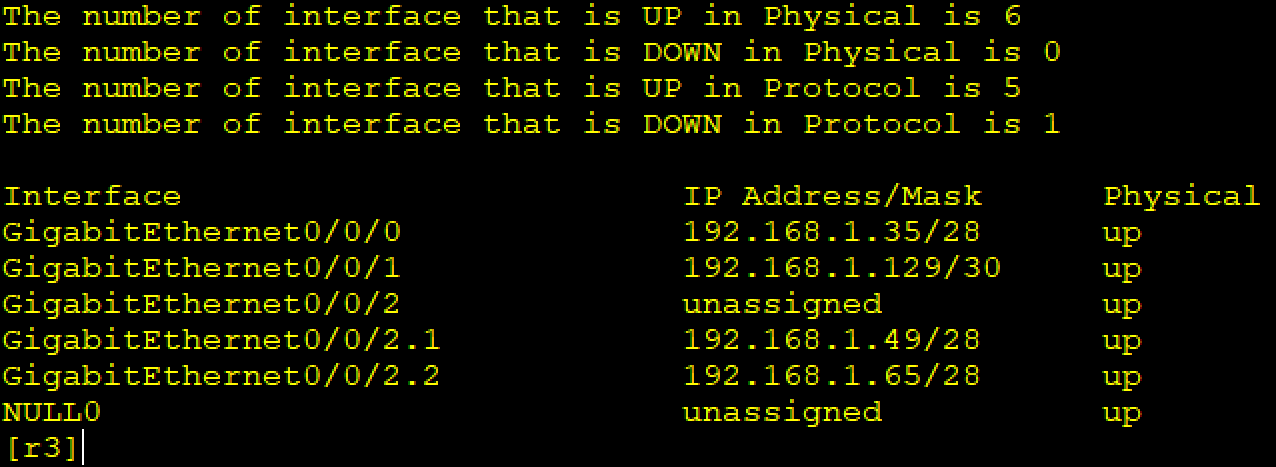

配置接口：
[r3]int GigabitEthernet 0/0/0
[r3-GigabitEthernet0/0/0]ip address 192.168.1.35 28
[r3]interface GigabitEthernet 0/0/2.1
[r3-GigabitEthernet0/0/2.1]dot1q termination vid 2
[r3-GigabitEthernet0/0/2.1]arp broadcast enable
[r3-GigabitEthernet0/0/2.1]q
[r3-GigabitEthernet0/0/2.2]ip address 192.168.1.65 28
[r3-GigabitEthernet0/0/2.2]dot1q termination vid 3
[r3-GigabitEthernet0/0/2.2]arp broadcast enable
[r3]int G 0/0/1
[r3-GigabitEthernet0/0/1]ip address 192.168.1.129 30

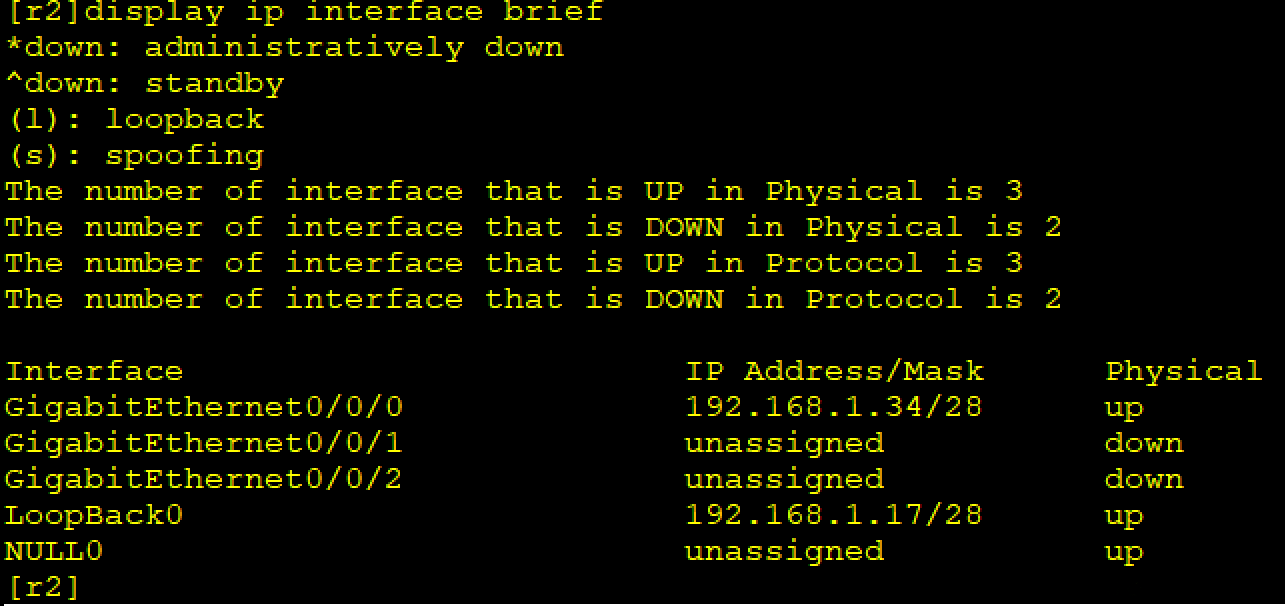

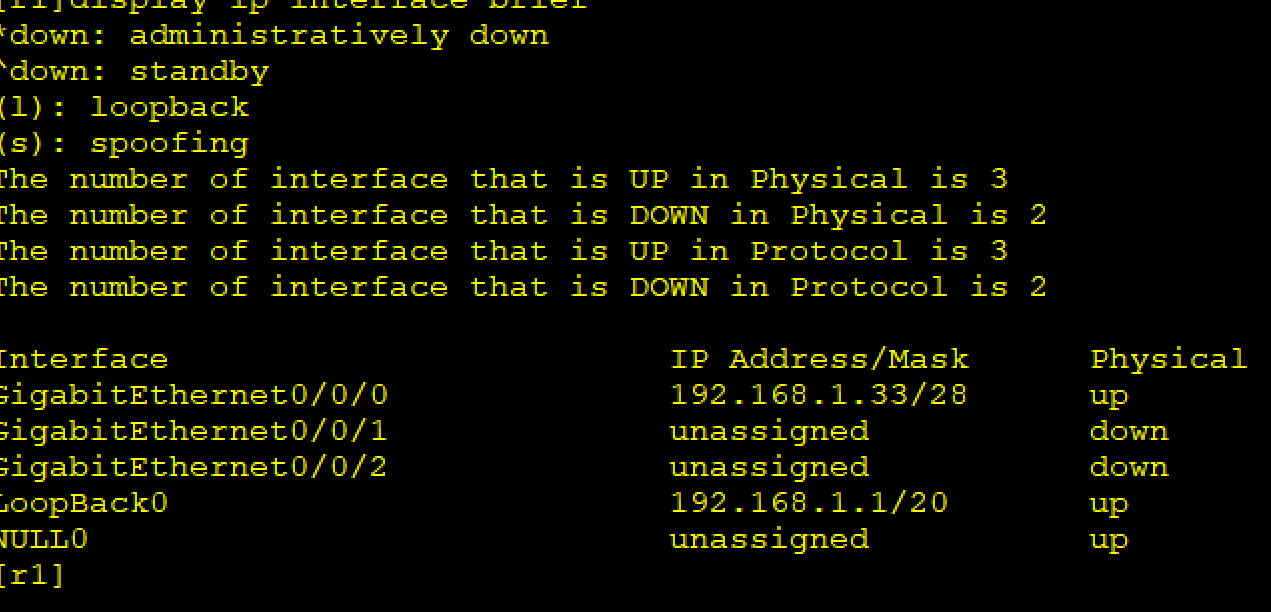

同理对r1,r2,r4进行配置
3.配置OSPF

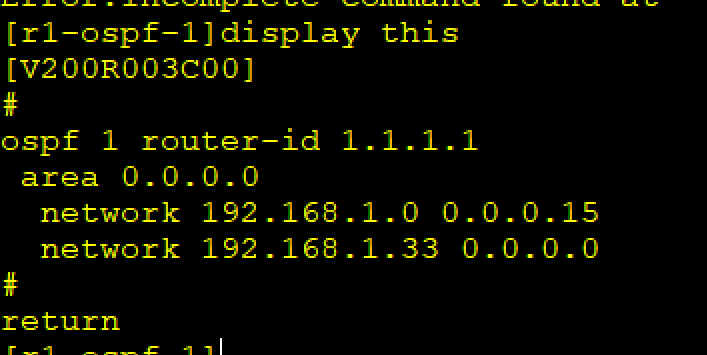

配置r1:
[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]area 0
[r1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.15
[r1-ospf-1-area-0.0.0.0]network 192.168.1.33 0.0.0.0

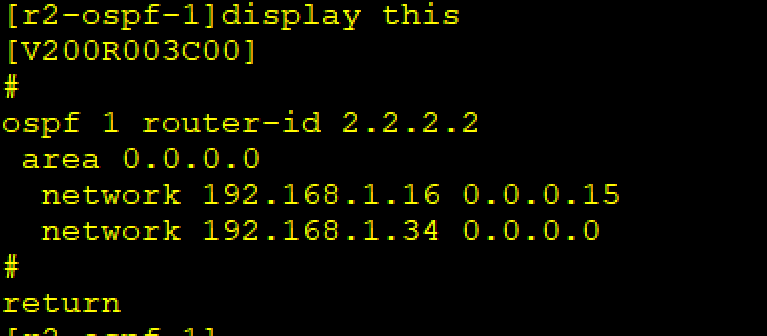

配置r2:
[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 192.168.1.16 0.0.0.15
[r2-ospf-1-area-0.0.0.0]network 192.168.1.34 0.0.0.0

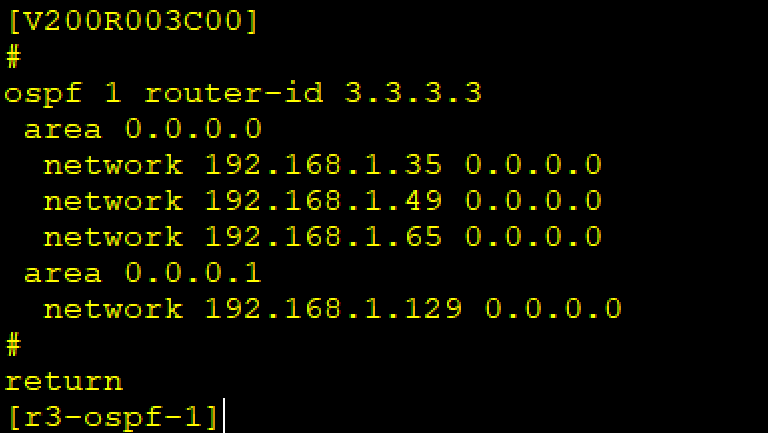

配置r3:
[rspider] ospider interface ospider id设置为:rpiid: ruiid: 255.b5.b5.b5
[ruiid=255.b5.b5.b5]
spider netmask: b.a.a.a/24
spider default route via:ruiid: b.a.a.a/24
spider connected to:ruiid: a.b.c.d

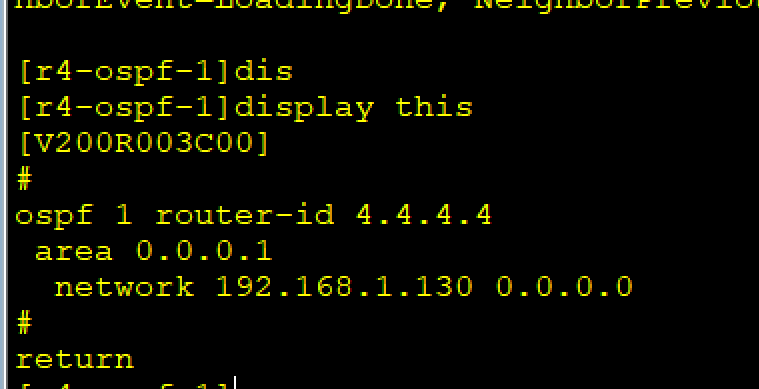

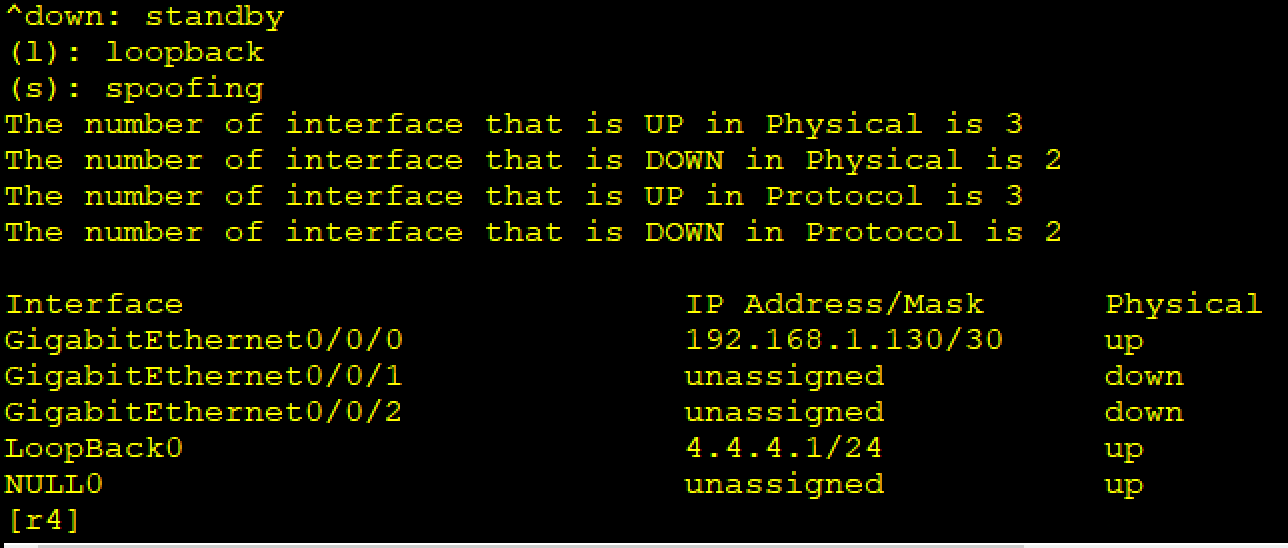

配置r4：
[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 1[
r4-ospf-1-area-0.0.0.1]network 192.168.1.130 0.0.0.0

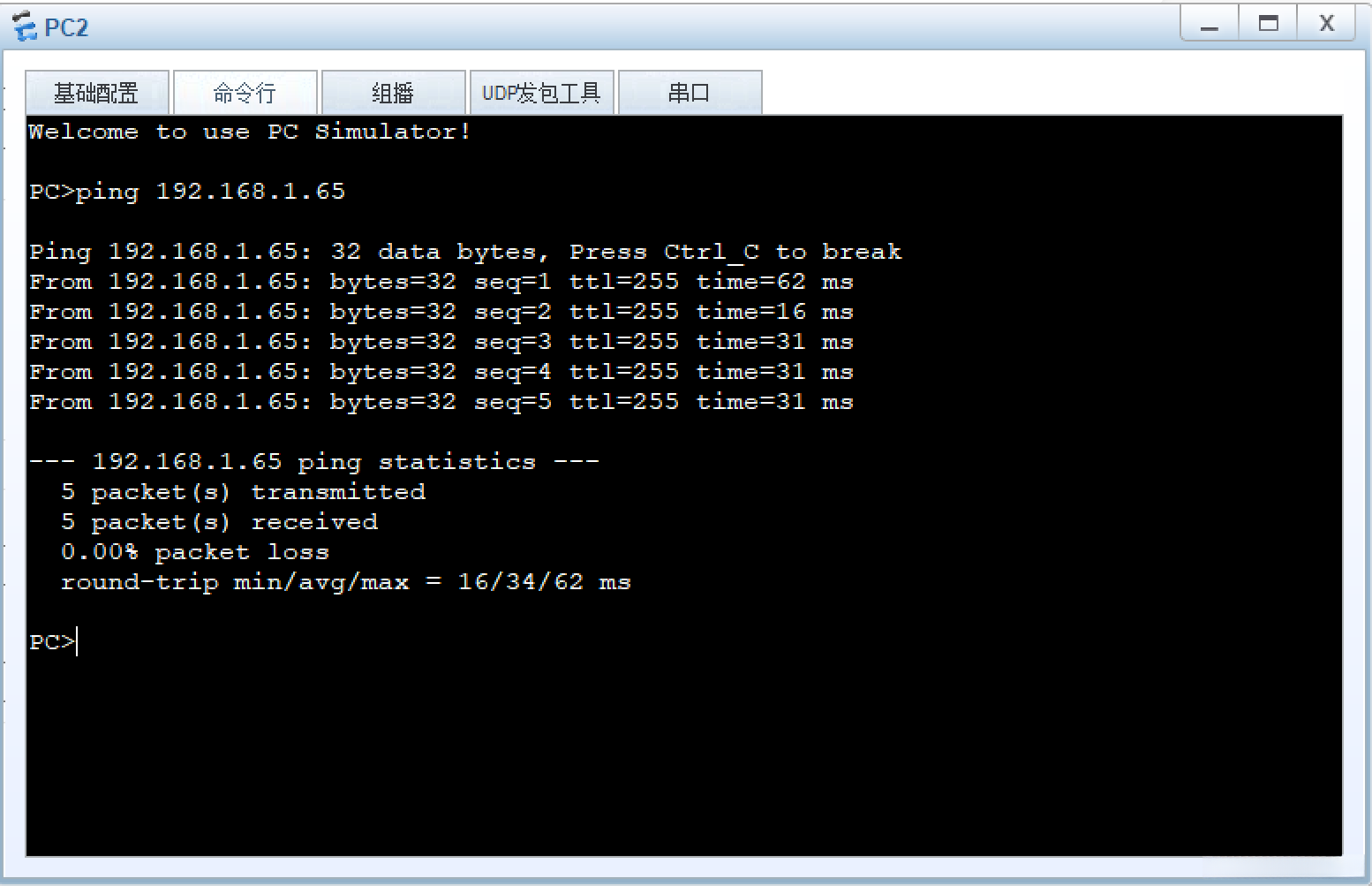

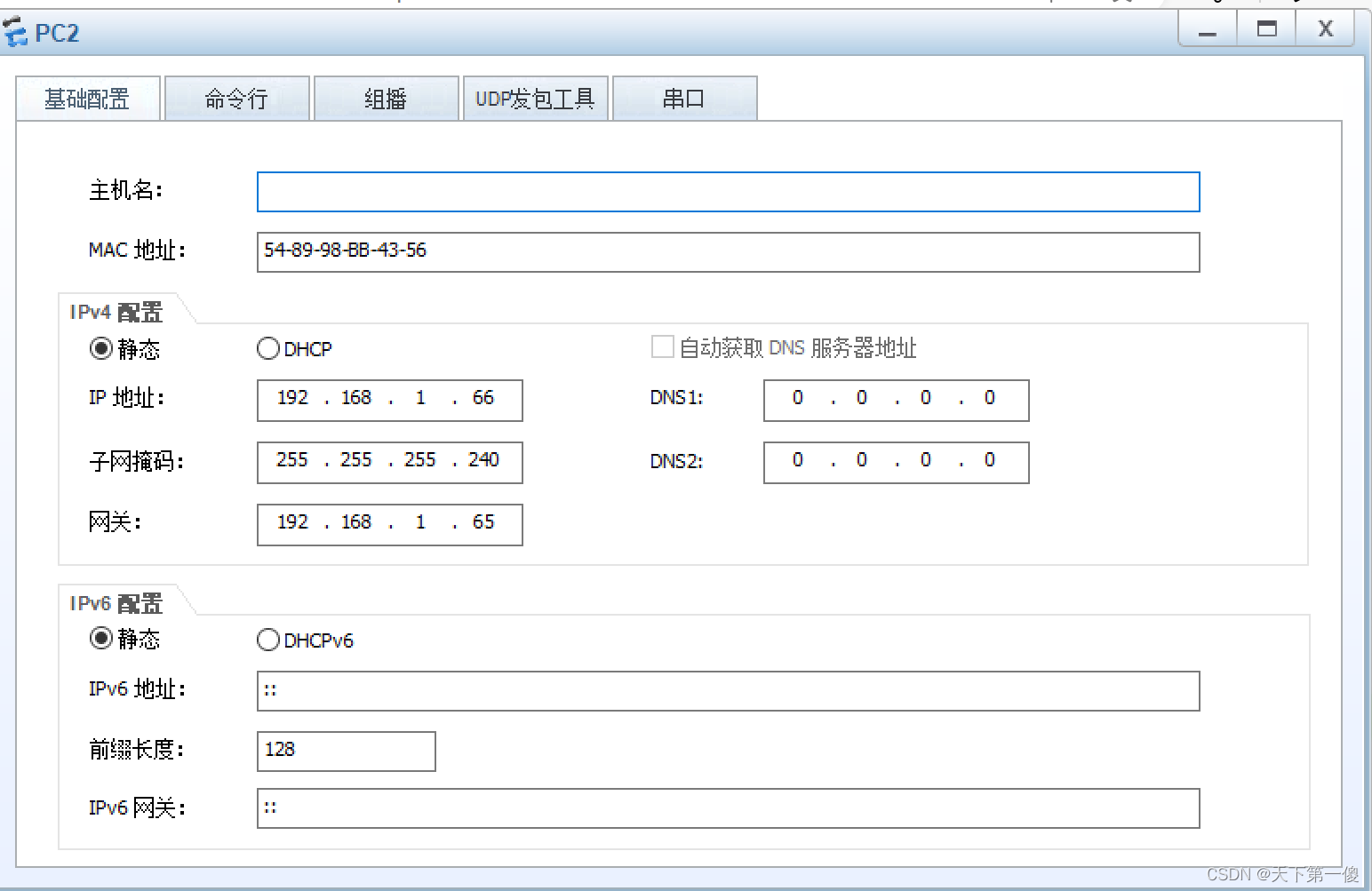

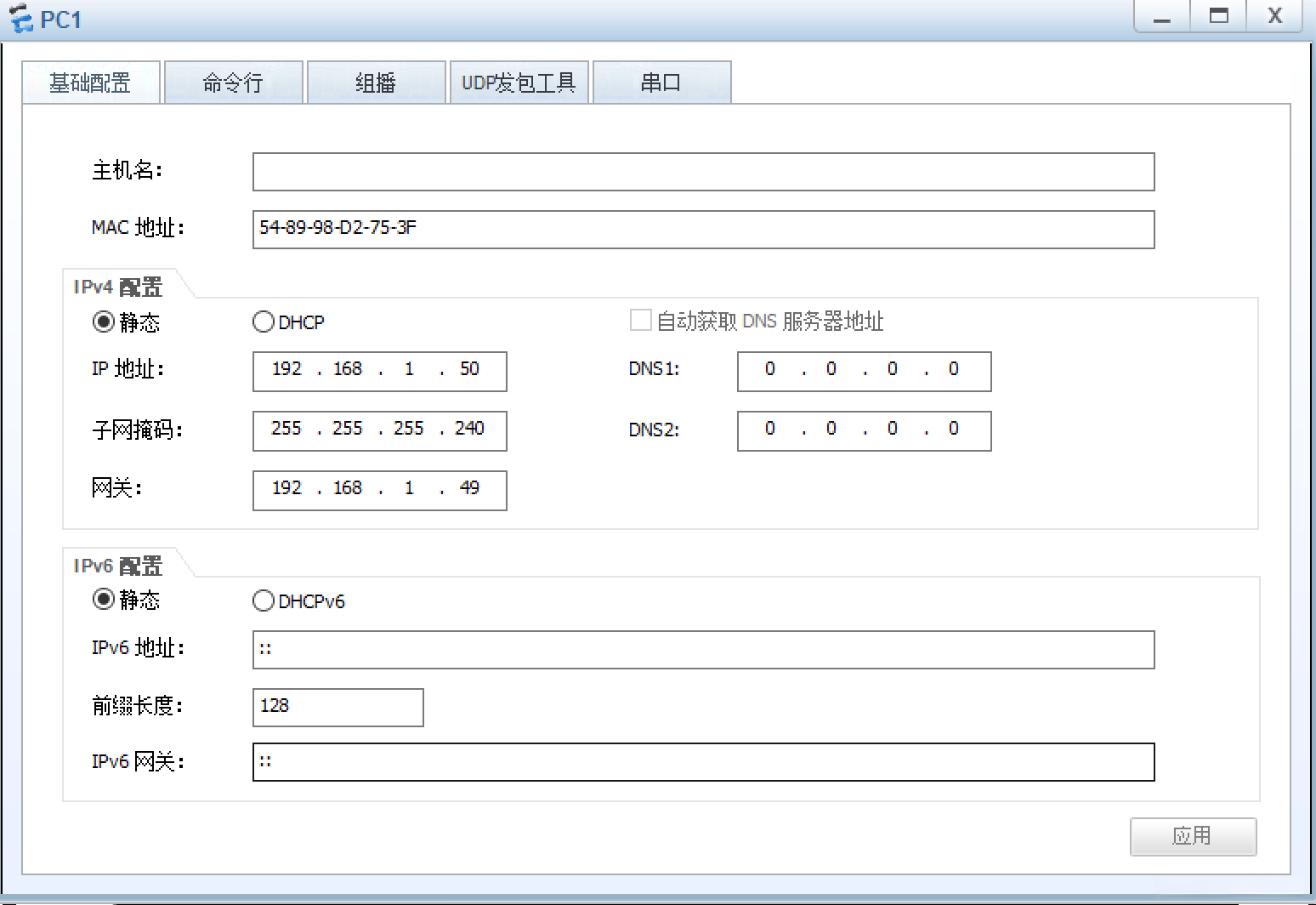

4.进入PC端查看
5.拓展配置
1.修改接口（让R3成为DR）
[r1-GigabitEthernet0/0/0]ospf default area key 1
[r2-GigabitEthernet0/0/1]ospf default area key 1
3.缺省配置（阻止R4发送环路冗余帧）
[r4-ospf-1]default-route-advertise always
3.接口认证
[r3-GigabitEthernet0/0/1]OSPF认证模式：MD5加密密钥长度为1；[r4-GigabitEthernet0/0/0]OSPF认证模式：MD5加密密钥长度为1；第4步：手动汇总
[r3-ospf-1-area-0.0.0.0]abr-summary 192.168.1.0 255.255.255.128
5.避免成环
[r3]ip route-static 192.168.1.0 25 NULL 0

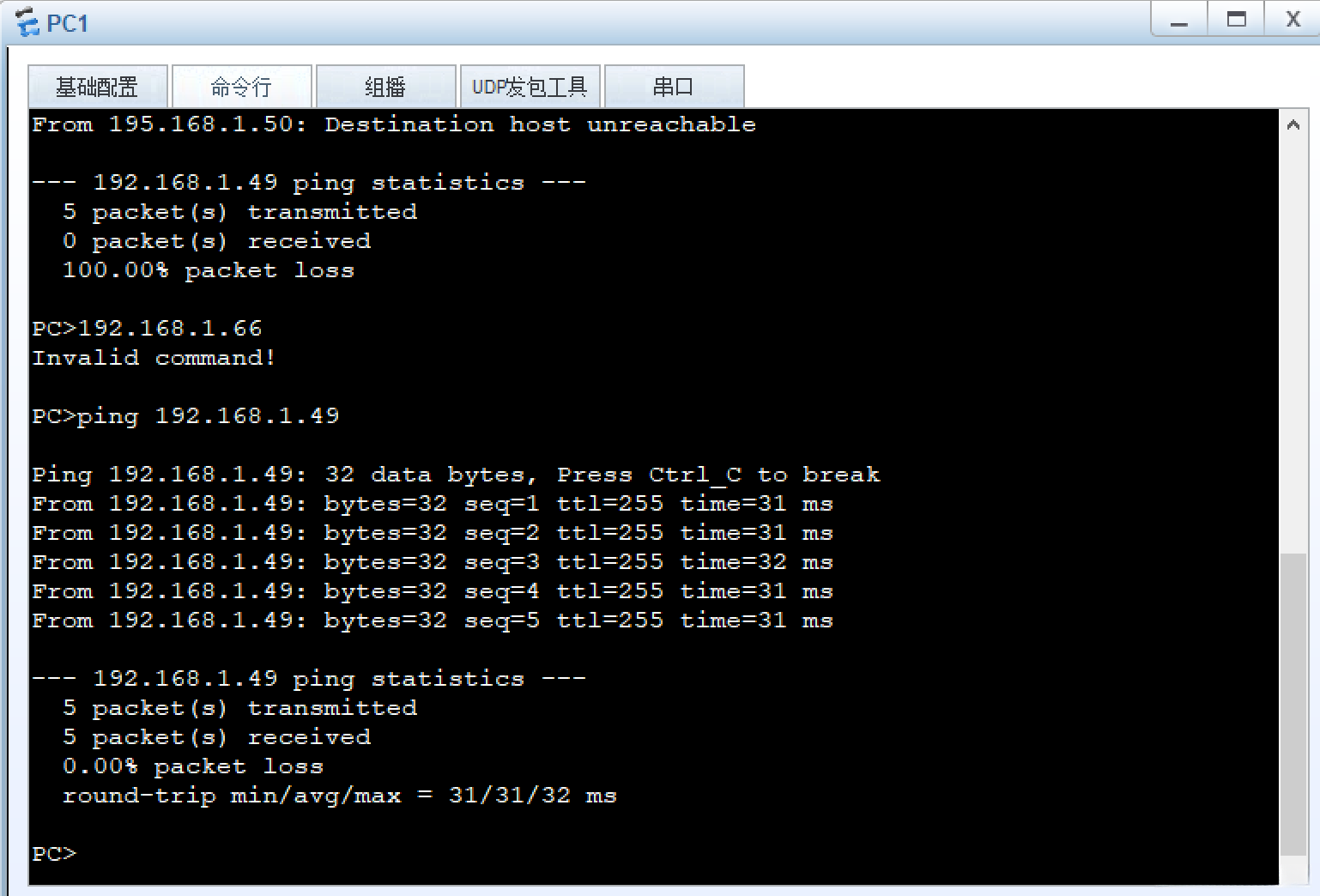

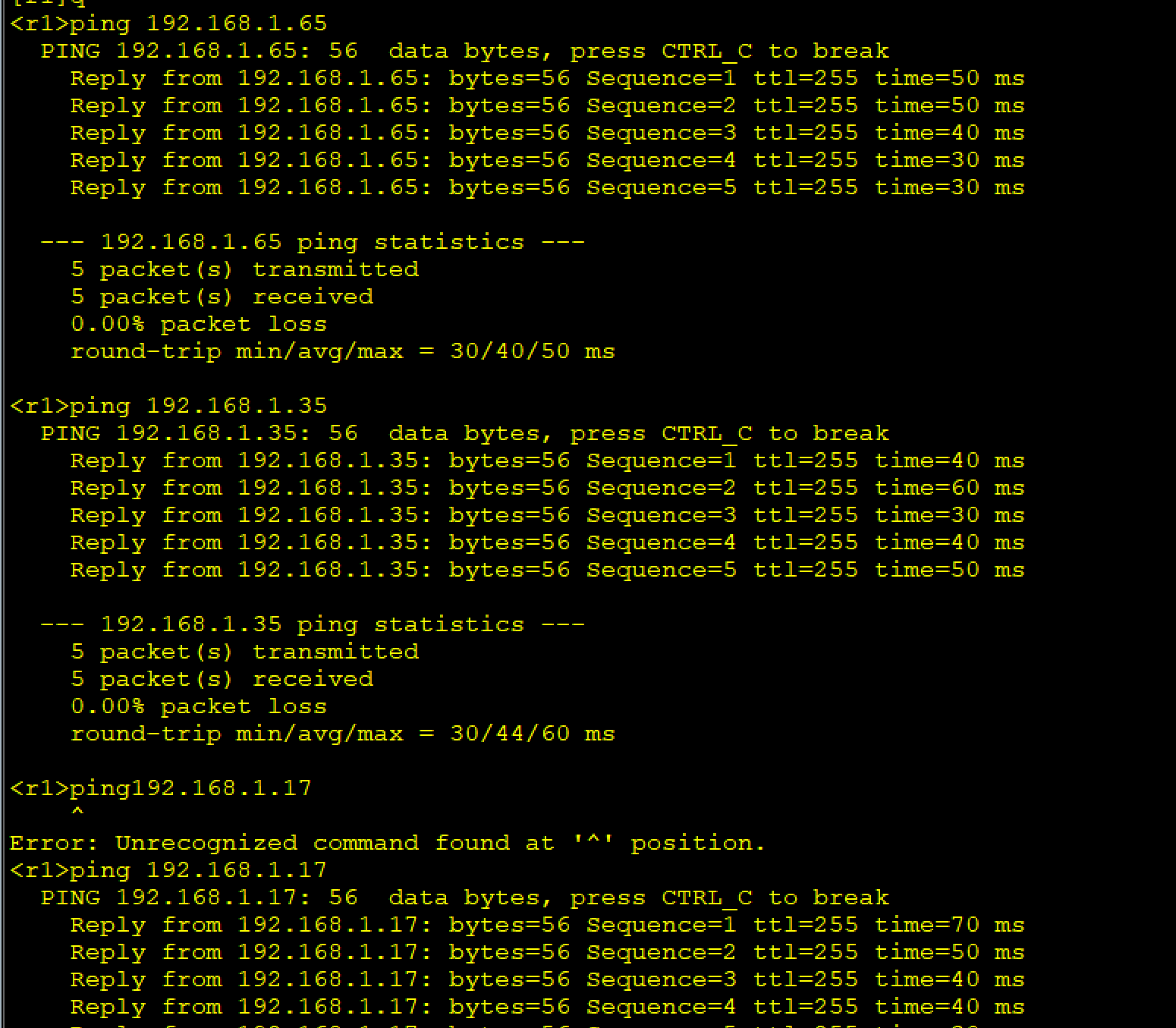

测试：
