路由协议介绍及静态路由
备份路由协议(网关冗余)：
HSRP:(思科私有)
VRRP:（标准协议）
(1)虚拟接口
(2)优先级(端口) 大：活动网关 小：备用网关
(3)跟踪:
(4):抢占模式:
(5)hello时间:
如何配置呢？
优先级：默认为100 设置为120
如何配置呢？

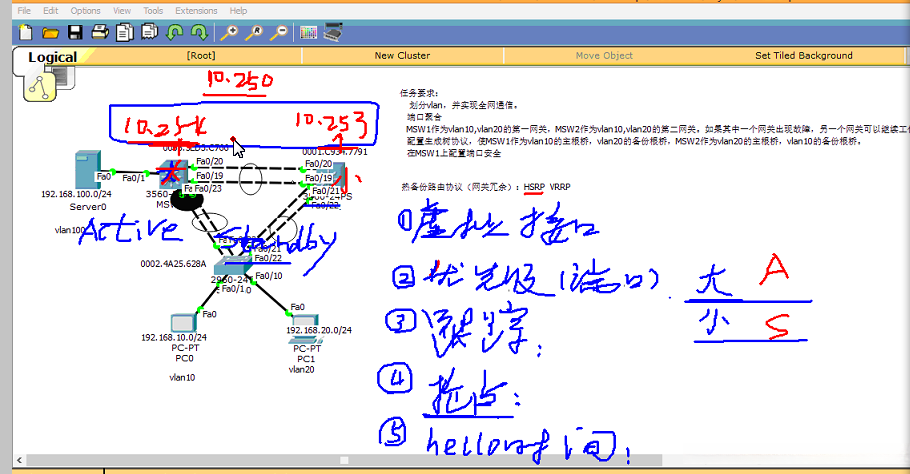

配置vlan10的网关冗余，MSW1作活动网关，MSW2作备份网关
MSW1(config)#interface vlan 10
MSW1(config-if)#standby 10 ip 192.168.10.250 开启虚拟接口并配置IP地址
MSW1(config-if)#standby 10 priority 120 设置优先级
MSW1(config-if)#standby 10 preempt 设置抢占模式
MSW1(config-if)#standby 10 track f0/23 设置跟踪端口
MSW1(config-if)#standby 10 track f0/24
MSW1(config-if)#standby 10 timers 3 10 设置hello时间
MSW2(config)#int vlan 10
MSW2(config-if)#standby 10 ip 192.168.10.250
MSW2(config-if)#standby 10 priority 90
MSW2(config-if)#standby 10 preempt
MSW2(config-if)#standby 10 track f0/21
MSW2(config-if)#standby 10 track f0/22
MSW2(config-if)#standby 10 timers 3 10
配置vlan20的网关冗余，MSW2作活动网关，MSW1作备份网关
MSW2(config)#int vlan 20
MSW2(config-if)#standby 20 ip 192.168.20.250
MSW2(config-if)#standby 20 priority 120
MSW2(config-if)#standby 20 preempt
MSW2(config-if)#standby 20 track f0/21
MSW2(config-if)#standby 20 track f0/22
MSW2(config-if)#standby 20 timers 3 10
MSW1(config)#int vlan 20
MSW1(config-if)#standby 20 ip 192.168.20.250
MSW1(config-if)#standby 20 priority 90
MSW1(config-if)#standby 20 preempt
MSW1(config-if)#standby 20 track f0/23
MSW1(config-if)#standby 20 track f0/24
MSW1(config-if)#standby 20 timers 3 10
如何检查？
MSW1#sh standby
GNC3
https://wenku.baidu.com/view/dfd90685844769eae009ed91.html
路由协议介绍及静态路由
一、什么是路由
为了路由功能，路由器应该做到：
知道目地地址
分辨源从哪里学到
发现可能路由
选择最佳路由
不停的检测与维护路由信息
二、路由表与路由表条目
直 连: 路由器连接到该网络
静态路由: 由系统管理员手动输入
动态路由:通过交换路由信息获得
默认路由: 静态或动态获得; 在不知道网络的明确路由时使用

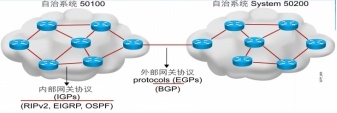

三、自治系统：内部路由协议和外部路由协议
自治系统是通用管理域中的网络的集合。
内部网关协议在自治系统中工作。
外部网关协议连接不同的自治系统。
四、静态路由与动态路由
1、 静态路由
这种路由由网络管理员手动输入路由器命令管理
在小型网络中适合设置静态路由
2、 动态路由
这种路由协议根据拓扑或流量改变而自动调整。
不同路由器之间的通信依赖于路由协议来计算最佳传输路径，并通过动态更新路由表来记录各段连接的信息。
确定路径后，路由器可以将路由协议路由到已获知的网络。

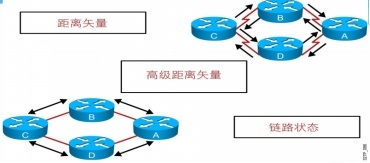

3、 路由协议的类型
静态路由的配置：
查看路由表：
R1#sh ip route

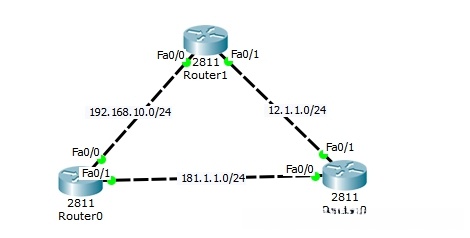

用静态路由实现负载均衡
静态路由的配置：
R1(config)#ip route 12.1.1.0 255.255.255.0 192.168.10.2 或
目标网络 下一跳地址（与到达目标网络方向所直连的路由器的地址）
R1(config)#ip route 12.1.1.0 255.255.255.0 f0/0
R1(config)#ip route 12.1.1.0 255.255.255.0 f0/1
R3(config)#ip route 181.1.1.0 255.255.255.0 f0/1
R3(config)#ip route 181.1.1.0 255.255.255.0 f0/0
R2(config)#ip route 192.168.10.0 255.255.255.0 12.1.1.2
R2(config)#ip route 192.168.10.0 255.255.255.0 f0/0
静态路由一般仅限于应用于规模较小的网络，在这种情况下且要求管理员对网络架构有深入理解时才采用
静态默认路由：
用于不知道对方网络结构的情况下，如上网（配置在出口路由器上）。
R1(config)#ip route 0.0.0.0 0.0.0.0 f0/0
浮动静态路由：
R1(config)#ip route 12.1.1.0 255.255.255.0 192.168.10.2
R1(config)#ip route 12.1.1.0 255.255.255.0 181.1.1.2 10
依据管理距离值的大小进行选择（较小的管理距离对应最佳路径）时会将该路由加入其路径信息至路由表中。
静态选择路由（最长匹配原则）
R1(config)#ip route 12.1.1.0 255.255.255.0 181.1.1.2
R1(config)#ip route 12.1.1.2 255.255.255.255 f0/0
静态汇总路由：
Router(config)#int loopback 0
Router(config-if)#ip add 22.1.0.1 255.255.255.0
Router(config)#int loopback 1
Router(config-if)#ip add 22.1.1.1 255.255.255.0
Router(config)#int loopback 2
Router(config-if)#ip add 22.1.2.1 255.255.255.0
Router(config)#int loopback 3
Router(config-if)#ip add 22.1.3.1 255.255.255.0
R1(config)#ip route 22.1.0.0 255.255.252.0 192.168.10.2
