VLAN综合实验

阅读量:

一、题目

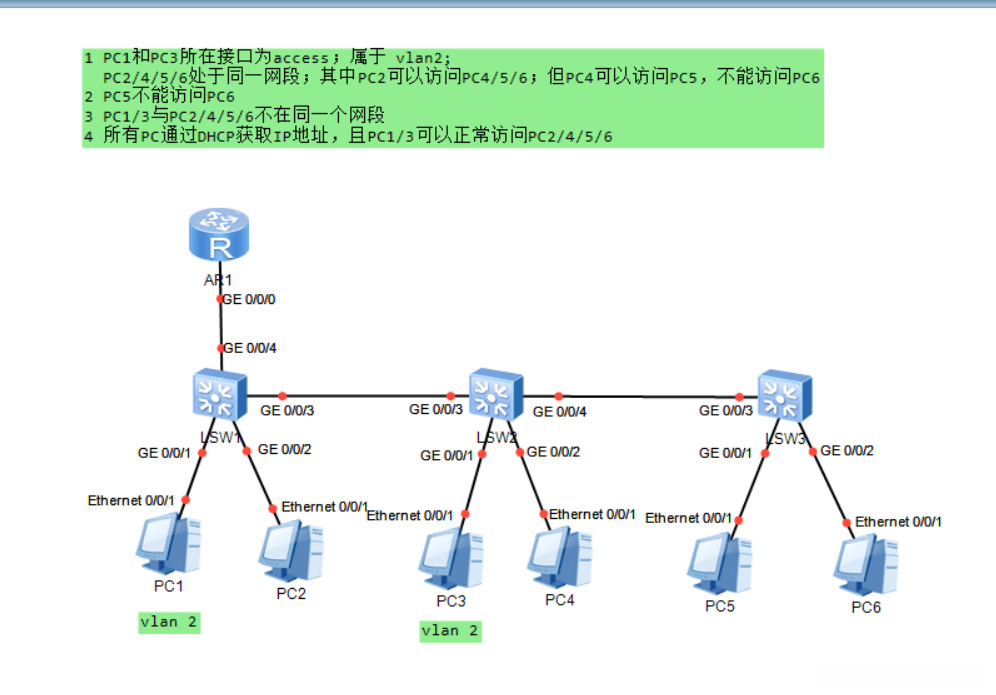

在这里插入图片描述

二、实验思想

  1. 根据题目要求,需要划分一个vlan 2,将pc1和pc3划入到vlan 2中,并且将接口设置为access,其他pc并没有要求,所以其他所有都默认即可
  2. 所有PC都需要进行动态分配IP地址,而且pc1/2和其他网段不同,并且还要能进行通讯,所以需要在路由器上添加一个子接口放入vlan 2,便于给vlan 2中分配IP地址,可以将交换机1中的0/0/4接口设置为trunk,允许所有通过,这样可以实现访问不同网段的pc
  3. 还需要在sw1和sw2连接的线上设置vlan 2能通过,需要打标签,因为默认是hybrid,这样pc3才能获得ip地址
  4. 实现pc4可以访问pc5不能访问pc6,pc5不能访问pc6,其他都能进行正常通信的话需要修改pc4/5的PVID,分别划入vlan 4 和vlan 5中,这样所有交换机都需要创建vlan 4 和vlan 5,并且所有交换机直接的线都需要vlan 4 和vlan 5通过,在交换机2/3之间设置vlan 4的打标签,在交换机1/2/3之间设置vlan 5的不打标签,在交换机到pc4/5的接口处需要设置不打标签,在交换机到pc6的接口处设置4和5进入时打上标签就能实现功能

三、实验过程

1. 创建vlan

sw1:

复制代码
    [sw1]int g 0/0/1
    [sw1-GigabitEthernet0/0/1]port link-type access
    [sw1-GigabitEthernet0/0/1]port default vlan 2






    AI写代码

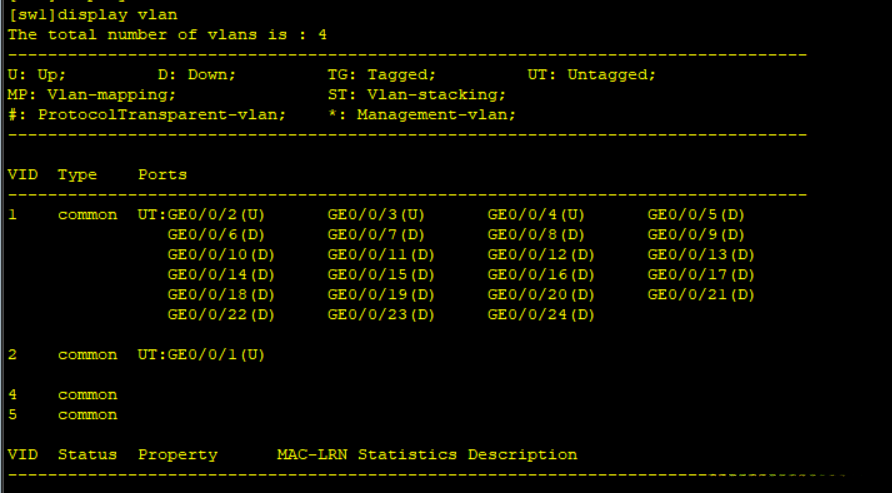

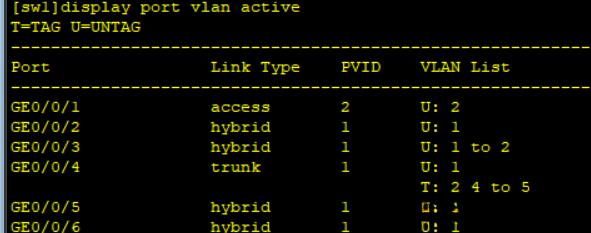

在这里插入图片描述

sw2:

复制代码
    [sw2]int g 0/0/1
    [sw2-GigabitEthernet0/0/1]port link-type access
    [sw2-GigabitEthernet0/0/1]port default vlan 2






    AI写代码

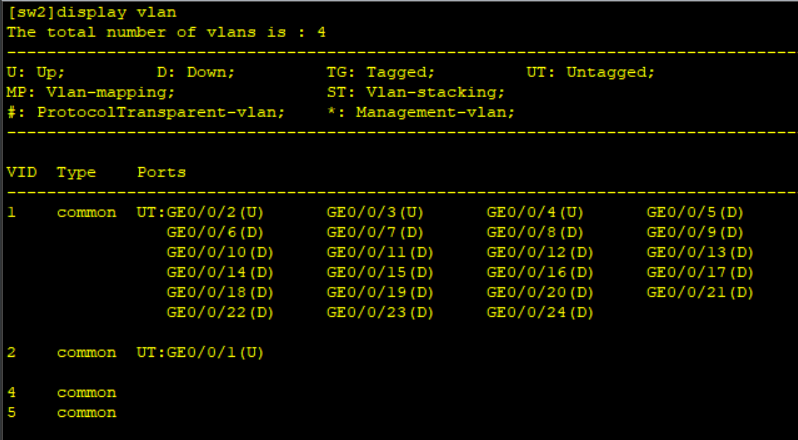

在这里插入图片描述
2. 动态分配IP地址

sw1:在交换机1上配置以太网接口为trunk模式,并允许所有流量通过;在交换机2上配置vLAN 2以便允许数据传输,并对以太网帧头进行打标签操作

复制代码
    [sw1]int g 0/0/4
    [sw1-GigabitEthernet0/0/4]port link-type trunk
    [sw1-GigabitEthernet0/0/4]port trunk allow-pass vlan all
    [sw1-GigabitEthernet0/0/4]int g 0/0/3
    [sw1-GigabitEthernet0/0/3]port hybrid untagged vlan 2








    AI写代码
在这里插入图片描述

sw2:在去交换机1的线上设置vlan 2可以通过,设置打标签

复制代码
    [sw2]int g 0/0/3
    [sw2-GigabitEthernet0/0/3]port hybrid untagged vlan 2





    AI写代码

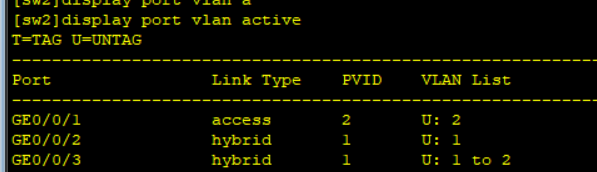

在这里插入图片描述

R1:

复制代码
    [r1]int g 0/0/0.1  进入子接口
    [r1-GigabitEthernet0/0/0.1]ip add 192.168.1.1 24  配置IP地址
    [r1-GigabitEthernet0/0/0.1]dot1q termination vid 2  定义子接口管理vlan 2
    [r1-GigabitEthernet0/0/0.1]arp broadcast enable  开启子接口arp广播应答
    [r1-GigabitEthernet0/0/0.1]q
    [r1]int g 0/0/0 进入接口
    [r1-GigabitEthernet0/0/0]ip add 192.168.2.1 24 配置IP地址,因为其他pc都没设置区域,直接分配IP地址即可
    [r1]dhcp enable  开启dhcp
    [r1]ip pool v2  创建池
    [r1-ip-pool-v2]network 192.168.1.0 mask 24  设置网段
    [r1-ip-pool-v2]gateway-list 192.168.1.1  设置网关
    [r1-ip-pool-v2]dns-list 114.114.114.114 8.8.8.8  设置dns
    [r1-ip-pool-v2]q
    [r1]ip pool v1
    [r1-ip-pool-v1]network 192.168.2.0 mask 24
    [r1-ip-pool-v1]gateway-list 192.168.2.1
    [r1-ip-pool-v1]dns-list 114.114.114.114 8.8.8.8
    [r1]int g 0/0/0.1
    [r1-GigabitEthernet0/0/0.1]dhcp select global  开启全局配置
    [r1-GigabitEthernet0/0/0.1]q
    [r1]int g 0/0/0
    [r1-GigabitEthernet0/0/0]dhcp select global

























    AI写代码

PC1:

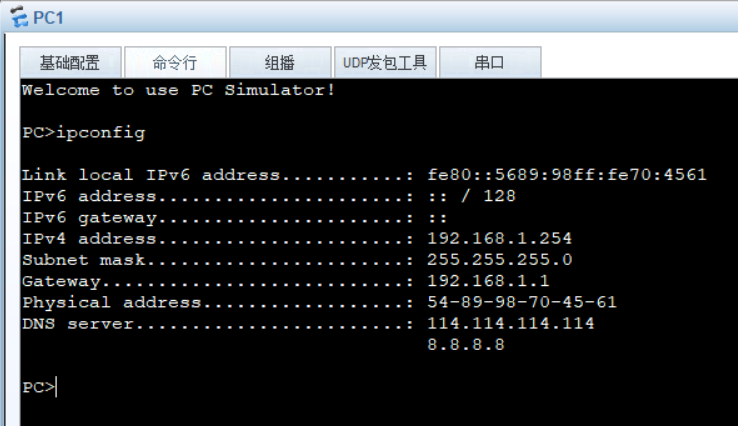

在这里插入图片描述

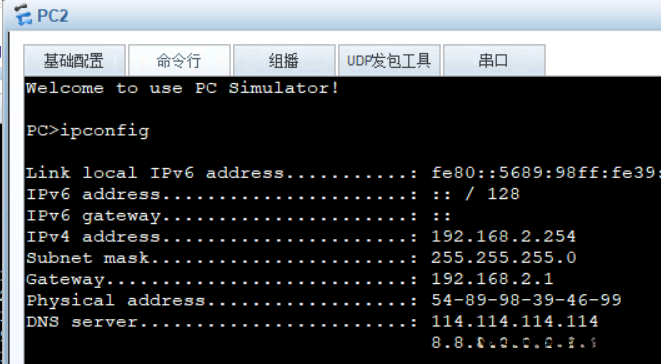

PC2:

在这里插入图片描述

PC3:

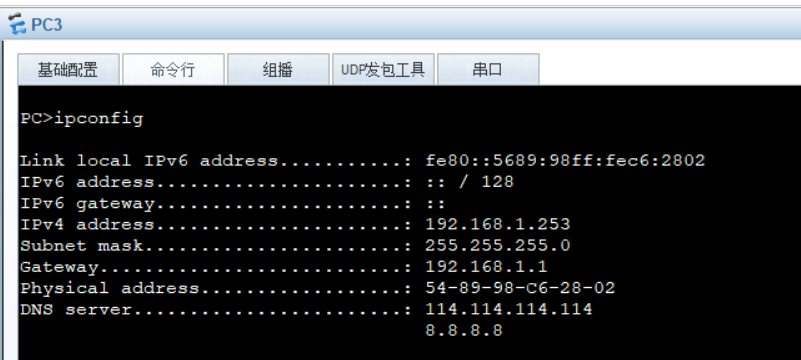

在这里插入图片描述

PC4:

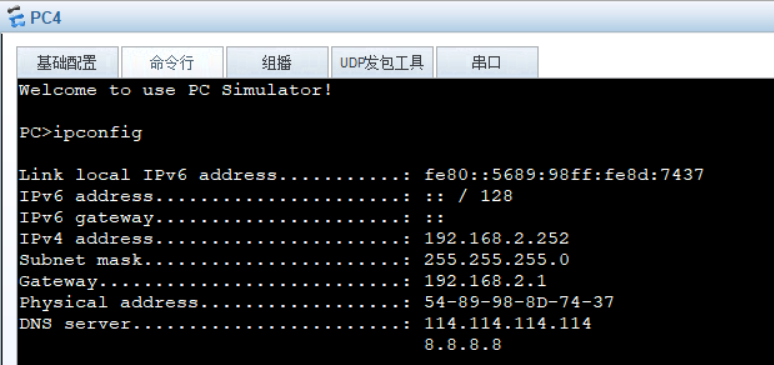

在这里插入图片描述

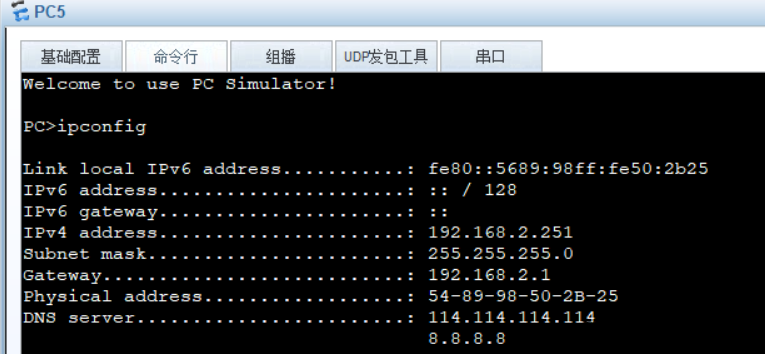

PC5:

在这里插入图片描述

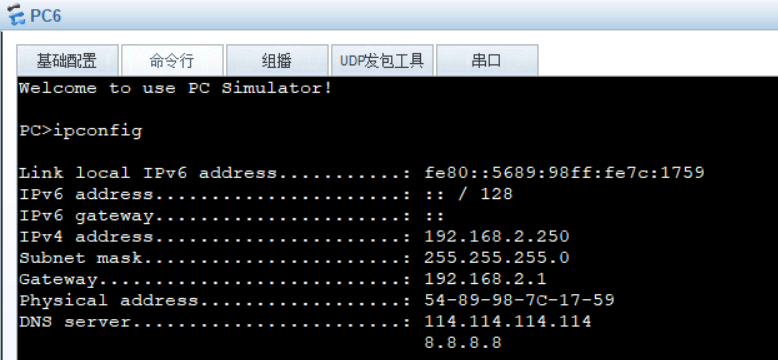

PC6:

在这里插入图片描述
3. pc4能访问pc5,不能访问pc6,pc5不能访问pc6

为了实现此功能,首先要对PVID进行修改。具体配置如下:在1/2交换机线路中,4号与5号设备之间无需标记;而1/3交换机线路中,则应在4号设备上施加标记;对于连接至PC4及PC5的端口需无需标记;而连接至PC6则需进行标记。此外还需要确认以下ping测试结果:即确认PC4可连接至PC5但无法连接至PC6

复制代码
    [sw1]int g 0/0/3
    [sw1-GigabitEthernet0/0/3]port hybrid untagged vlan 4





    AI写代码

sw2:

复制代码
    [sw2]int g 0/0/2
    [sw2-GigabitEthernet0/0/2]port hybrid pvid vlan 4 修改PVID
    [sw2-GigabitEthernet0/0/2]port hybrid untagged vlan 4  将4进入时不打标签
    [sw2-GigabitEthernet0/0/2]q
    [sw2]int g 0/0/3
    [sw2-GigabitEthernet0/0/3]port hybrid untagged vlan 4
    [sw2]int g 0/0/4
    [sw2-GigabitEthernet0/0/4]port hybrid tagged vlan 4











    AI写代码

sw3:

复制代码
    [sw3]int g 0/0/3
    [sw3-GigabitEthernet0/0/3]port hybrid tagged vlan 4
    [sw3-GigabitEthernet0/0/3]int g 0/0/1
    [sw3-GigabitEthernet0/0/1]port hybrid untagged vlan 4
    [sw3-GigabitEthernet0/0/1]int g 0/0/2
    [sw3-GigabitEthernet0/0/2]port hybrid tagged vlan 4









    AI写代码

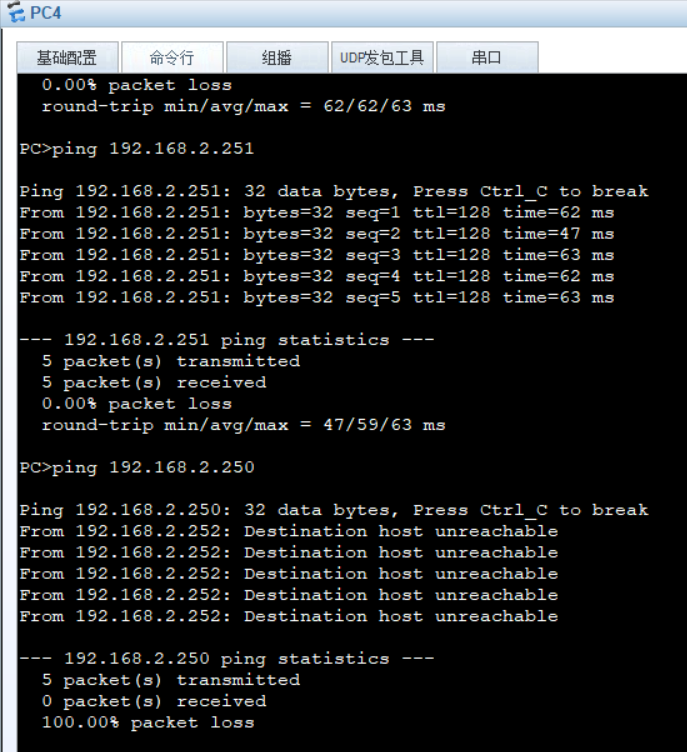

测试:

在这里插入图片描述

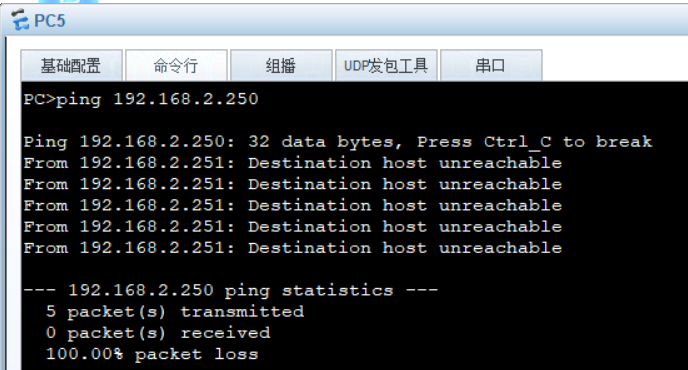

2,PC5不能ping通PC6
sw1:

复制代码
    [sw1]int g 0/0/3
    [sw1-GigabitEthernet0/0/3]port hybrid untagged vlan 5





    AI写代码

sw2:

复制代码
    [sw2]int g 0/0/4
    [sw2-GigabitEthernet0/0/4]port hybrid untagged vlan 5
    [sw2-GigabitEthernet0/0/4]int g 0/0/3
    [sw2-GigabitEthernet0/0/3]port hybrid untagged vlan 5







    AI写代码

sw3:

复制代码
    [sw3]int g 0/0/1
    [sw3-GigabitEthernet0/0/1]port hybrid pvid vlan 5
    [sw3-GigabitEthernet0/0/1]port hybrid untagged vlan 5
    [sw3-GigabitEthernet0/0/1]int g 0/0/3
    [sw3-GigabitEthernet0/0/3]port hybrid untagged vlan 5
    [sw3-GigabitEthernet0/0/3]int g 0/0/2
    [sw3-GigabitEthernet0/0/2]port hybrid tagged vlan 5










    AI写代码

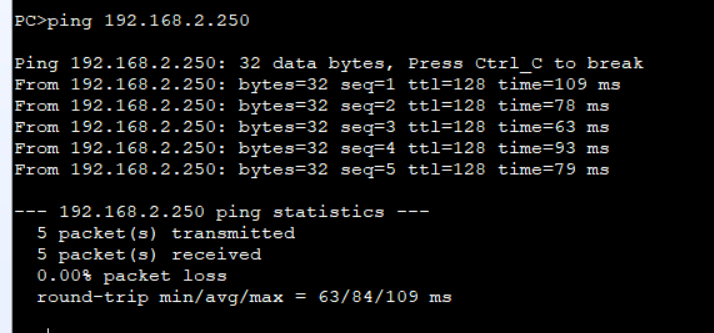

测试:

在这里插入图片描述

四、测试

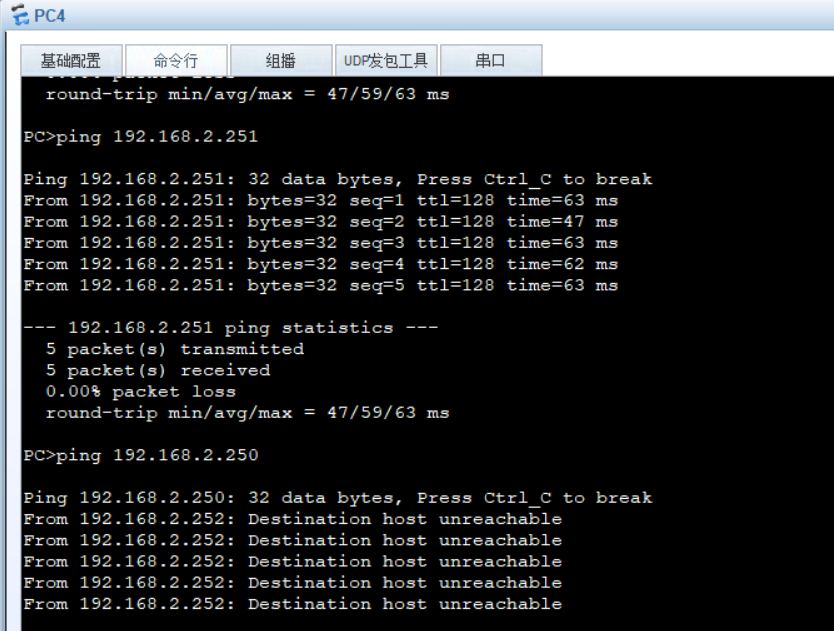

PC1:

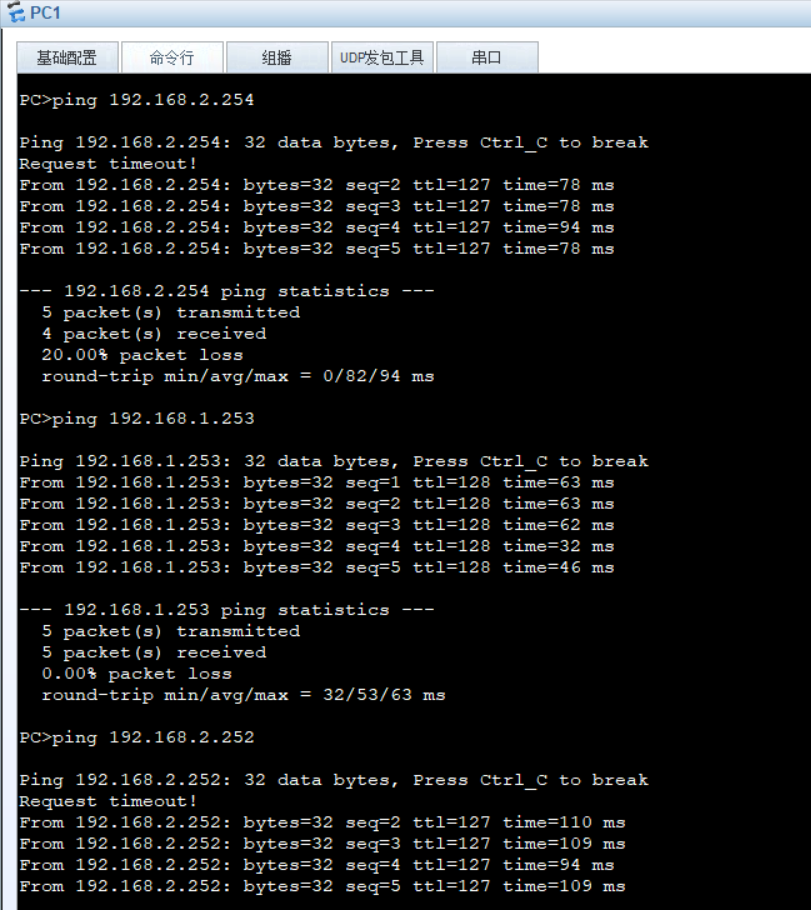

在这里插入图片描述
在这里插入图片描述

PC2:

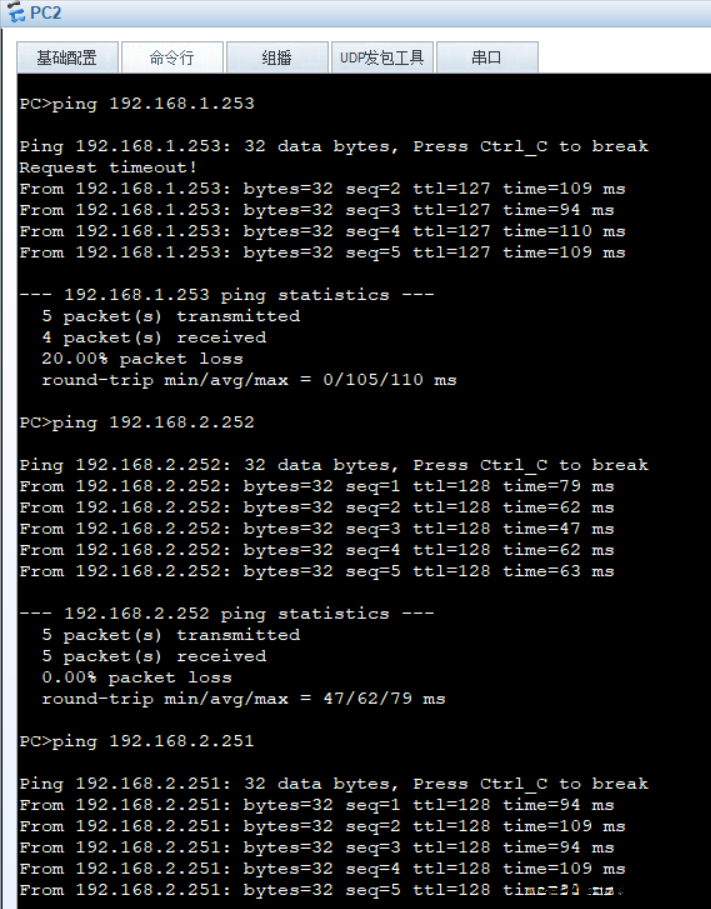

在这里插入图片描述
在这里插入图片描述

PC3:

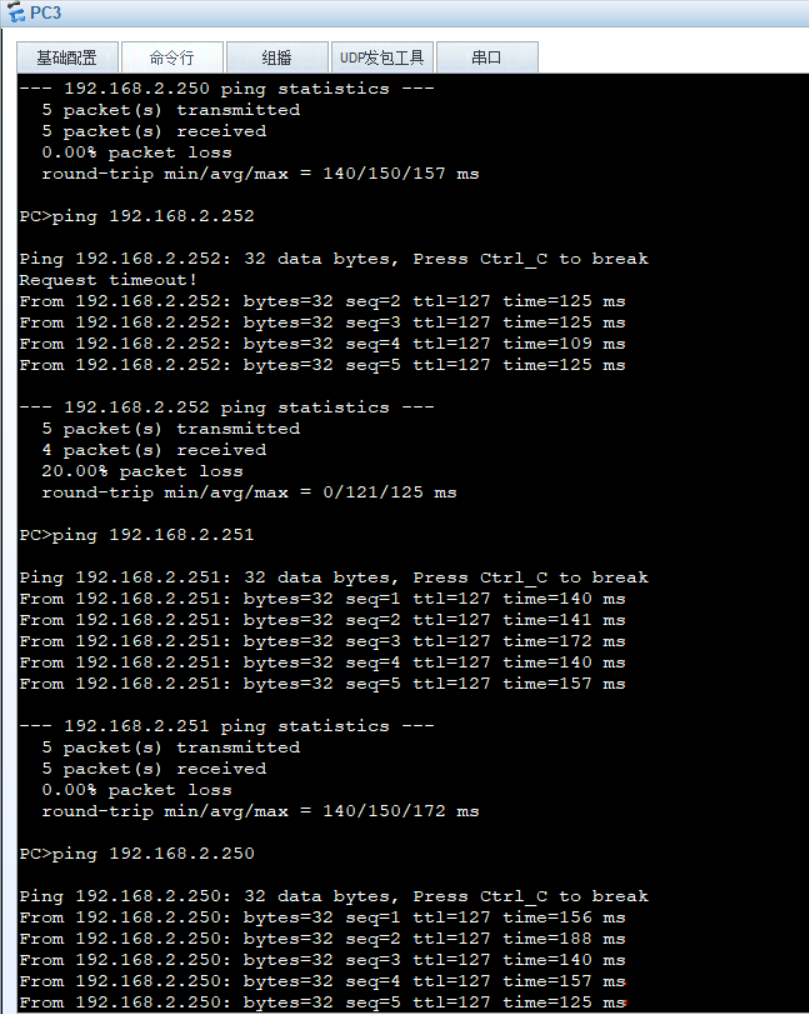

在这里插入图片描述

PC4:

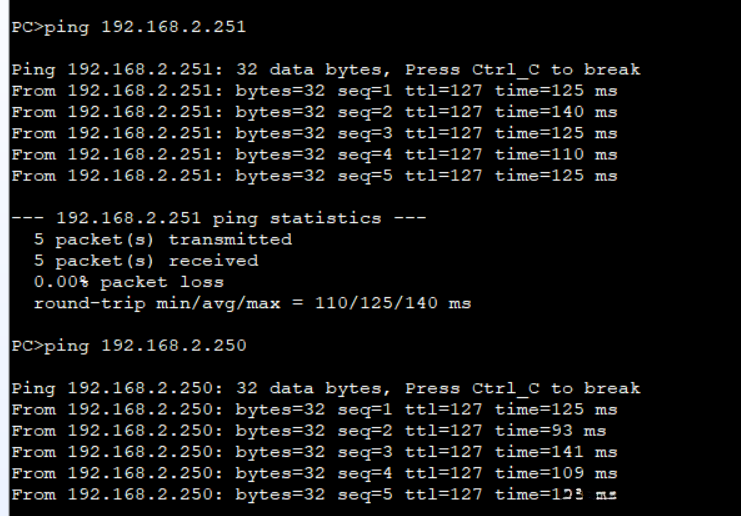

在这里插入图片描述

PC5:

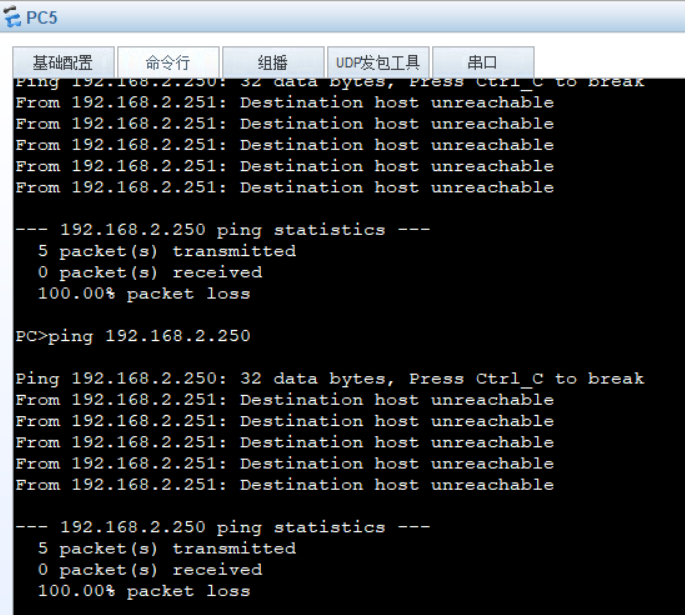

在这里插入图片描述
