二、生理信号处理 ——1.心电信号(含Matlab代码及数据)

 ## 心电图导入及读取


 clc;

 [TIME,M,Fs,siginfo]=rdmat('100m');# 通过读取函数ramat对心电图进行处理

 Fs=1500;# 采样频率

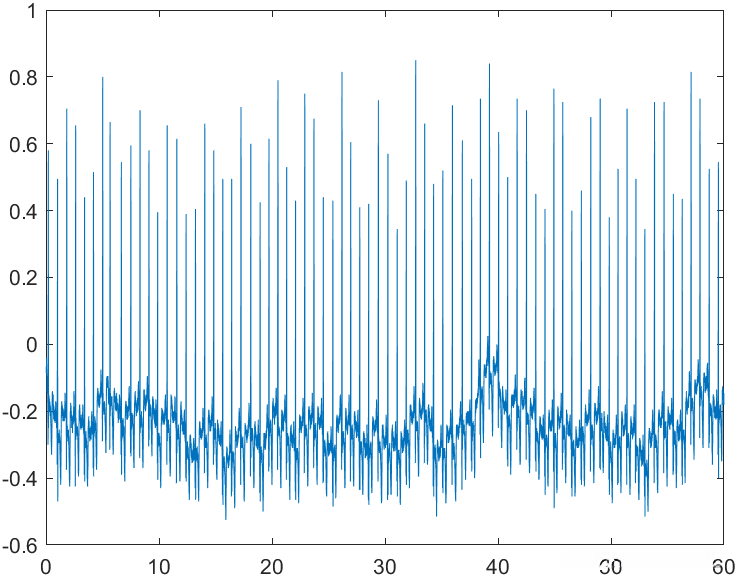

 plot(TIME,M);

 ecg = M(1:1000);


 TIME = TIME(1:1000);

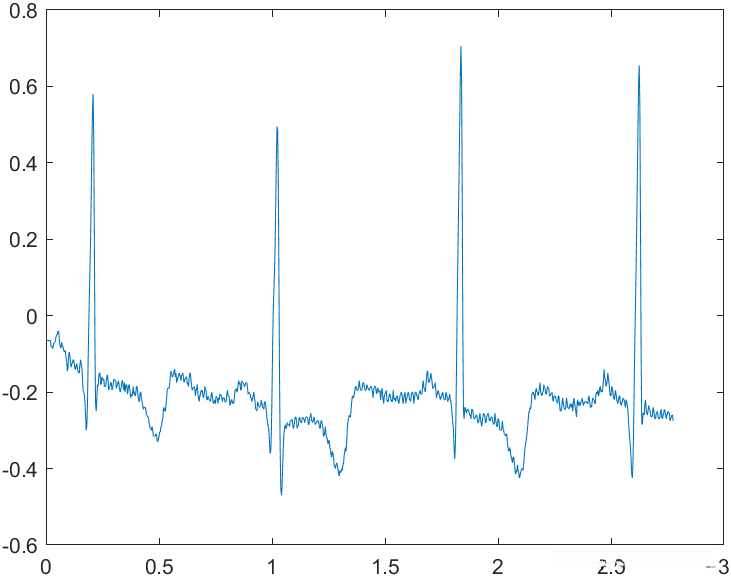

 plot(TIME,ecg)

 ## Butterworth 陷波滤波器-去除工频干扰


 # 设计滤波器

 d = designfilt('bandstopiir','FilterOrder',2, ...

            'HalfPowerFrequency1',49,'HalfPowerFrequency2',51, ...

            'DesignMethod','butter','SampleRate',Fs);

 #应用滤波器去除50Hz干扰

 ecg_50 = filtfilt(d,ecg);

 ##bandpass滤波器-解决基线漂移


 fmaxd_1=5;# 截止频率为5Hz

 fmaxn_1=fmaxd_1/(Fs/2);

 [B,A]=butter(1,fmaxn_1,'low');

 ecg_low=filtfilt(B,A,ecg_50);# 通过5Hz低通滤波器的信号

 ecg1=ecg_50-ecg_low; # 减去5Hz低频信号

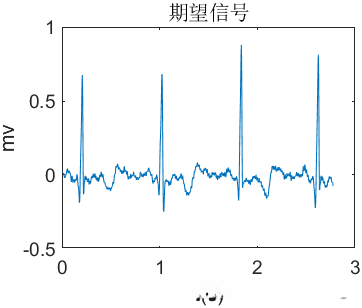

 plot(TIME,ecg1)

 xlabel('t(s)');

 ylabel('mv');

 title('期望信号');

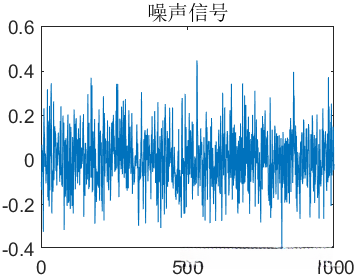

 ##添加随机噪声信号


 Noise_White = (0.1*wgn(1,length(TIME),2))';

 plot(Noise_White)

 title('噪声信号');

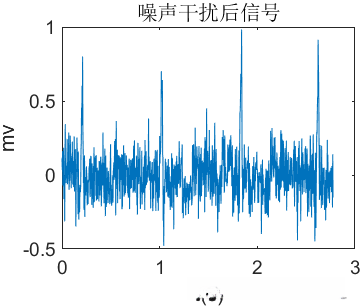

 ##噪声干扰后信号


 Mix_Signal = ecg1 + Noise_White;

 plot(TIME,Mix_Signal)

 xlabel('t(s)');

 ylabel('mv');

 title('噪声干扰后信号');

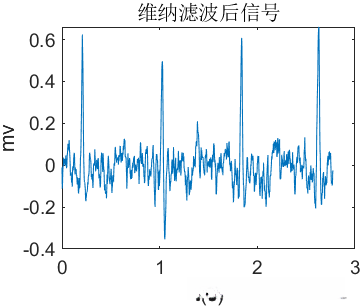

 ##维纳滤波


 Signal_Filter = filter(h,1,Mix_Signal);# 将输入信号通过维纳滤波器

 figure(1)

 plot(TIME,Signal_Filter)

 xlabel('t(s)');

 ylabel('mv');

 title('维纳滤波后信号');
