Cadence: How to save voltage and current signals through a file?
发布时间
阅读量：
阅读量
Pre-simulation setting file:
保存电感 电容 instance的结点电流：
电感与电容的连接点按照编号如½等进行标注。
即使电感端子的名字被标记为PLUS，则不能采用L1:PLUS的形式。
实例不仅可以指定编号还可以指定名称。
例如I0:VIN与I0:1具有相同的含义。
depth设置中，*必不可少。

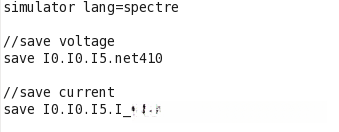

输出信息：
下面两个命令分别表示：输出I5以下两层的电压；输出I5这一层的所有电流。

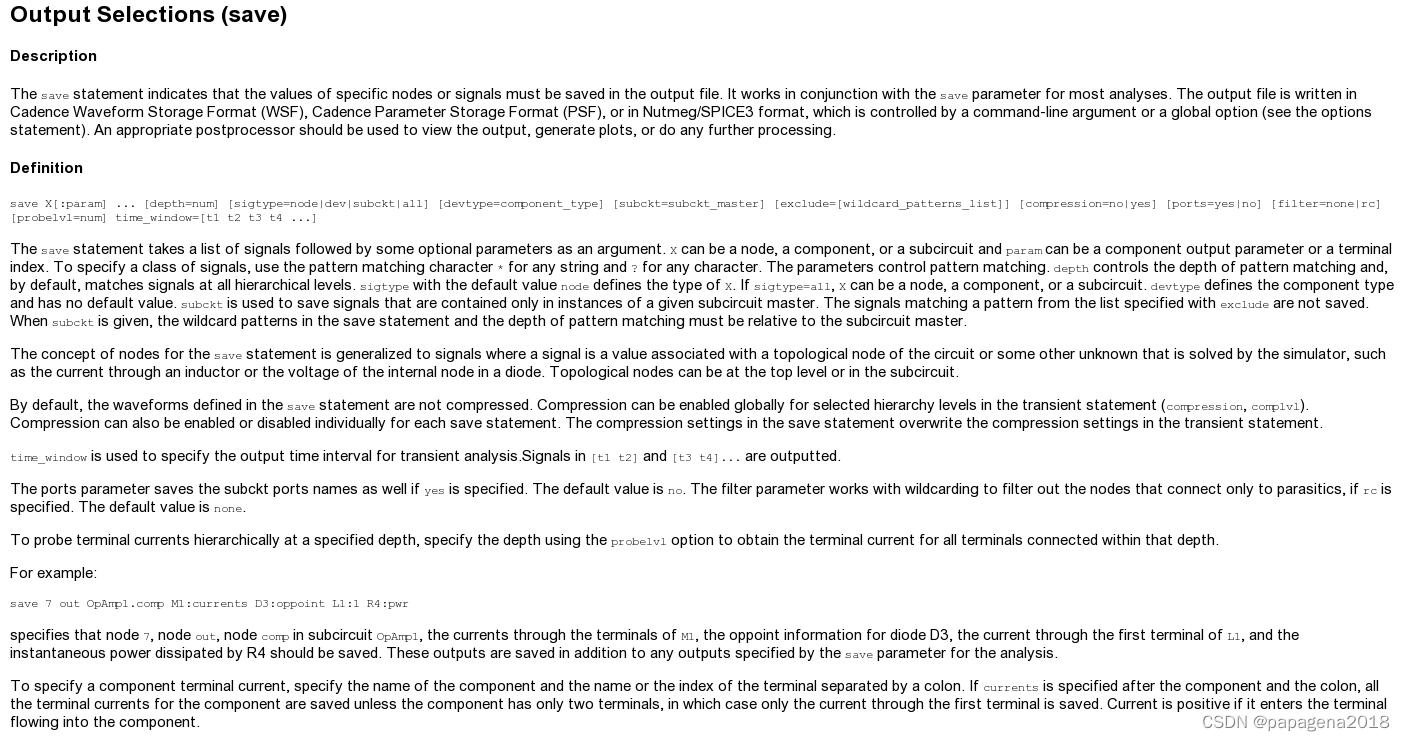

REF2: Cadence manual

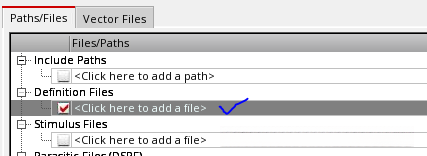

ADE L中simulation file添加以上文件
