【技术类】【ArcGIS对国产卫星的支持2：高分一号卫星】篇8、无缝镶嵌产品生产

在上一节中阐述了大规模影像数据管理的方法。采用ArcGIS平台中的镶嵌数据集模型能够较为便捷地完成影像管理工作。那么对于一些特定行业的用户来说，仅仅实现影像管理是否能满足他们的需求呢？考虑到不同采集时间和采集条件的影响。如果不进行后续处理步骤，则会导致镶嵌区域的颜色分布不均匀，并且会明显存在不足之处，并且在实际应用中发现这一问题更为突出。接下来我们将深入探讨缝镶合产品生产过程的相关细节。

值得指出的一点是需要注意的问题之一：尽管高分一号卫星被划分为GF-1 PMS与GF-1 WFV两种不同的载荷类型，在面对不同类型的影像数据时其无缝镶嵌产品的生成过程具有相同性。如果您在相关领域从事无缝镶嵌产品的生产工作可能会面临由云层覆盖带来的干扰问题。随后的部分将深入探讨这一挑战及其解决方案，并根据影像是否伴随云层覆盖情况将其分类为有云和无云两种类型进行详细分析。

1、无云覆盖无缝镶嵌产品生产

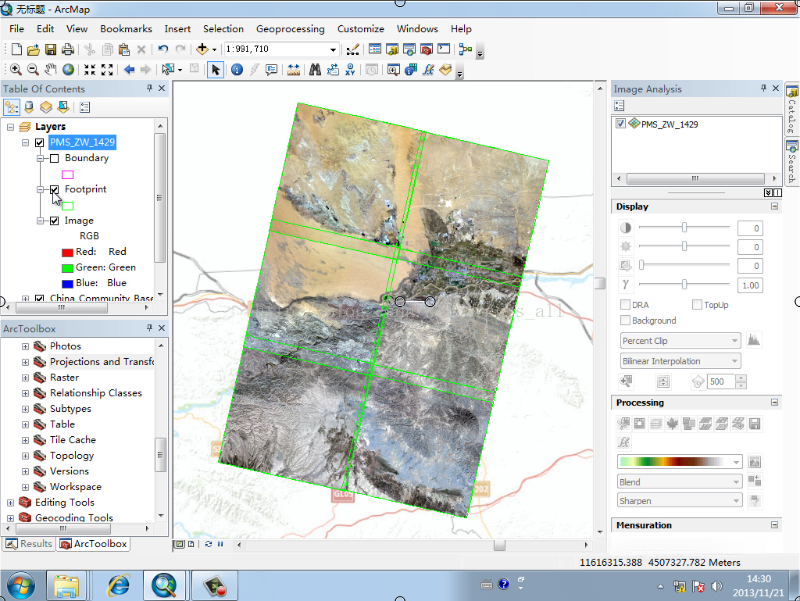

第一步 建立影像库；

第二步 完成镶嵌数据集条目统计值及直方图的计算过程；

• 启动"Build Pyramids and Statistics"工具，在"Data Management > Raster > Raster Properties"菜单中设置参数（见下图）；

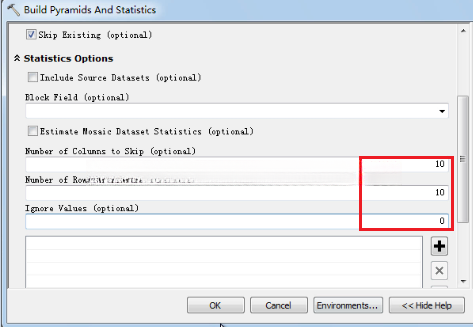

• 影像在建立镶嵌数据集之前已预先构建好金字塔结构; 为了加快统计值计算的速度, 建议适当增大跳越因子（Skip）的取值范围, 如下图所示红色标注区域所示。

第三步骤 完成影像均质化处理

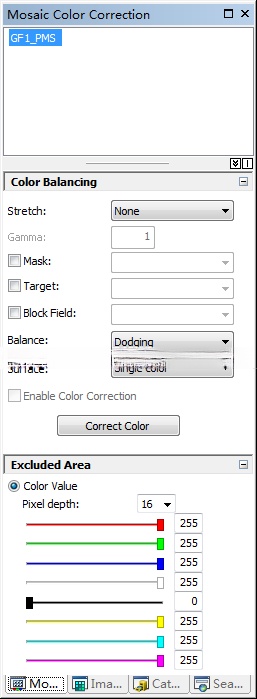

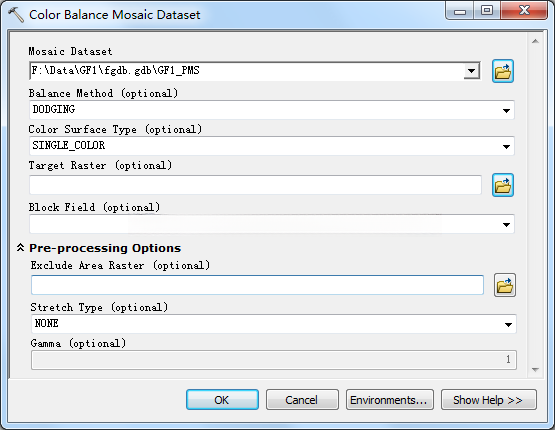

GP工具调用：Catalog视图中右键镶嵌数据集->Enhance->Color Balance

参数设置如下：

• 平衡因子：DOGING（可选）
• 表面采用颜色网格
• 调整镶嵌算子以优化影像拼接边界处的过渡效果。

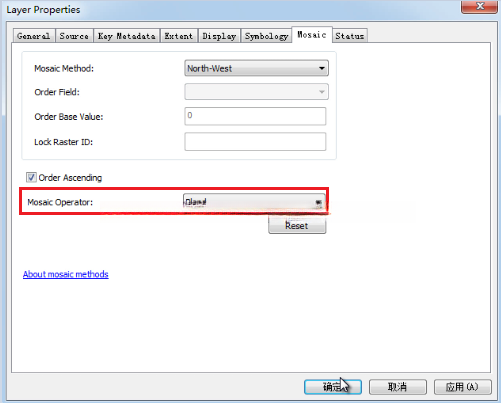

  在TOC菜单中打开图片属性，在属性中找到拼接选项卡（Mosaic），然后选择混合模式中的渐变效果（Blend）。

- 切换到432波段组合的假彩色合成影像，匀色效果同样。

若你有意输出无缝镶嵌产品，请采用“ExportData”与“Copy Raster”这两个功能。如需进一步了解，请参阅相关的在线帮助资料。

若你有意输出无缝镶嵌产品，请采用"ExportData"与"Copy Raster"这两个功能。如需进一步了解，请参阅相关的在线帮助资料。

导出或转换栅格数据集：

- http://resources.arcgis.com/zh-cn/help/main/10.1/index.html#/na/009t00000062000000/

2、有云覆盖无缝镶嵌产品生产

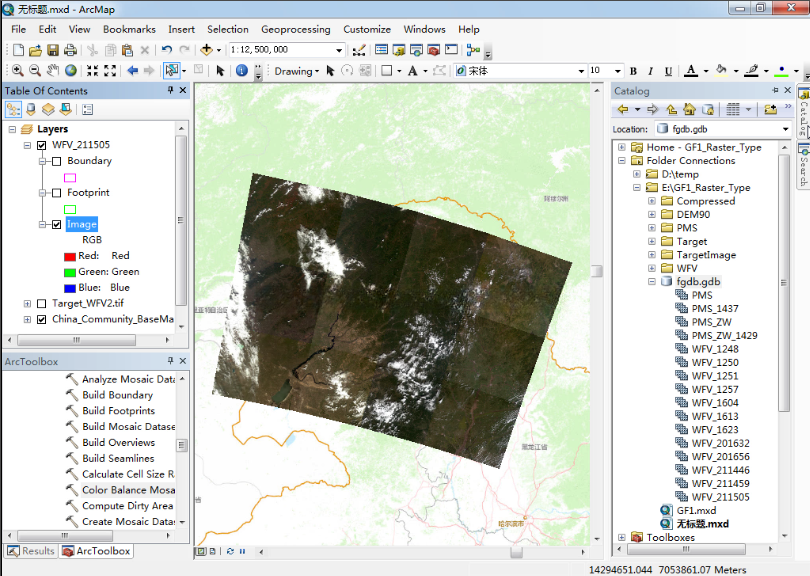

第一步 建立影像库

第二步 完成嵌入式数据集条目统计信息与直方图的计算；

• 启动"Build Pyramids and Statistics"工具，在Data Management > Raster > Raster Properties中设置参数。具体参数设置建议参考附图。

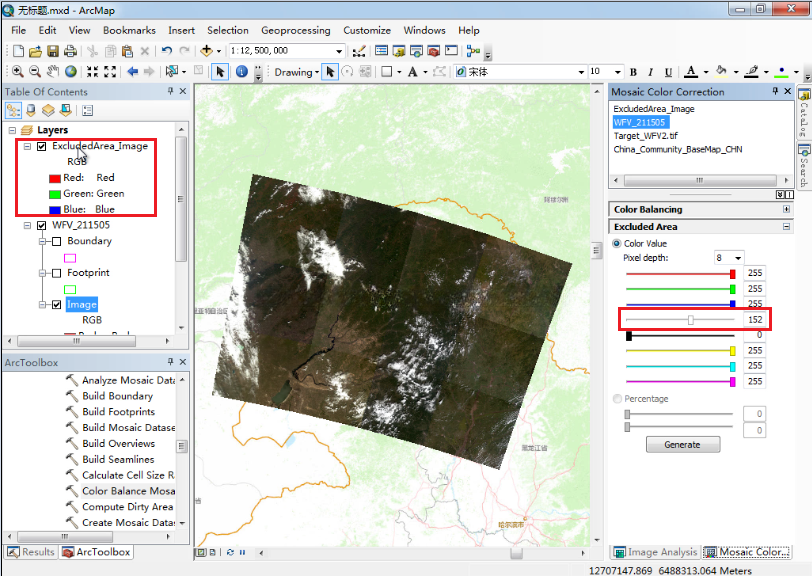

第三步 排除云区（Excluded Area）

（3）点击Generate掩膜文件；

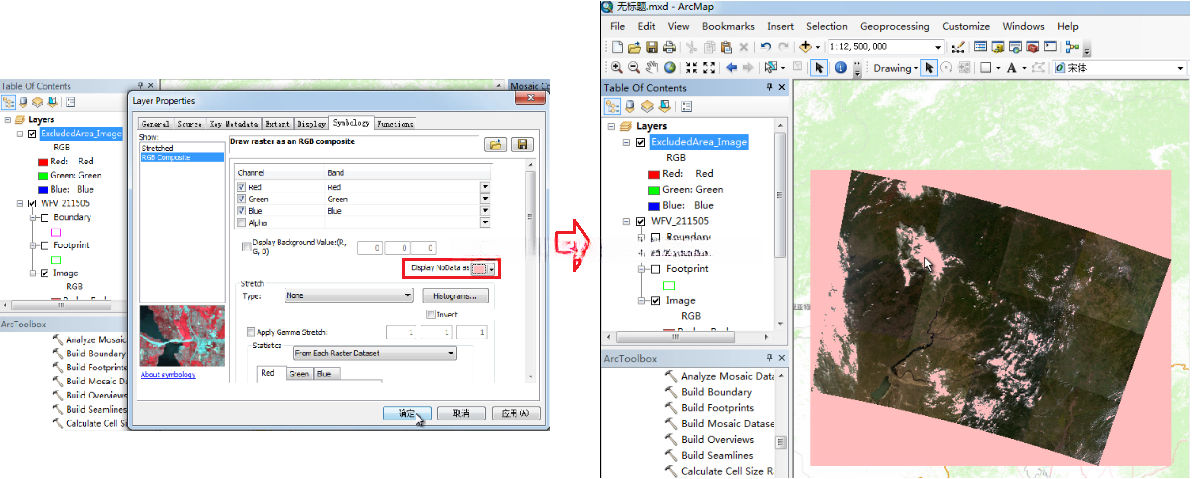

检查掩膜区域的具体情况，请按照以下步骤操作：首先，在TOC窗口中右键点击‘ExcludedArea_Image’文件；随后进入属性设置界面选择Symbology；在‘DisplayNoData as’选项中设置颜色以观察覆盖范围；若发现覆盖范围不合适，则需重复步骤（2）至（4）进行调整。

第四步 实现影像匀色

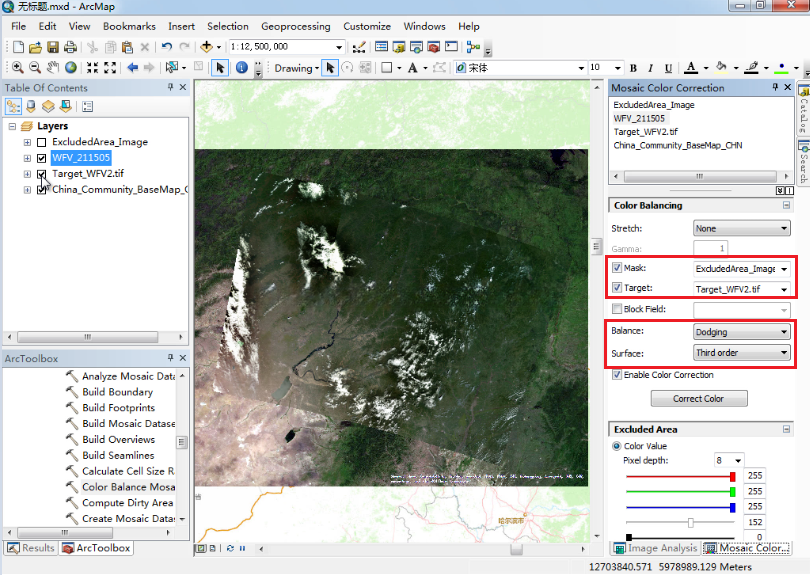

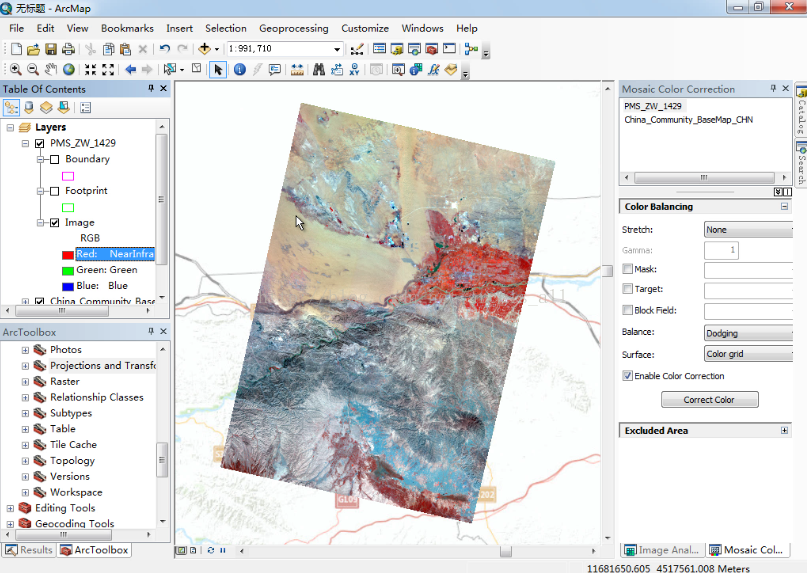

采用镶嵌颜色校正面板（Mosaic Color Correction）或GP匀色工具（Color Balance）以实现影像匀色。具体参数配置如下：R通道的RGB均设为1.0；Gamma通道的RGB均设为1.0；Gain通道的RGB均设为1.0。

- Mask：选择第三步输出的Excluded Area图层；

- Target：可选，加载已有目标文件；

- balance：DOGING（optional）；

- surface：Third order；

本课程提供了一个详细的位置——[超链接]

注

导出或转换栅格数据集：

- http://resources.arcgis.com/zh-cn/help/main/10.1/index.html#/na/009t00000062000000/
