Telephony Call状态图解

CS call的工作状态图解

当我们深入研究Telephony的工作流程时

Telephony中的几种状态。

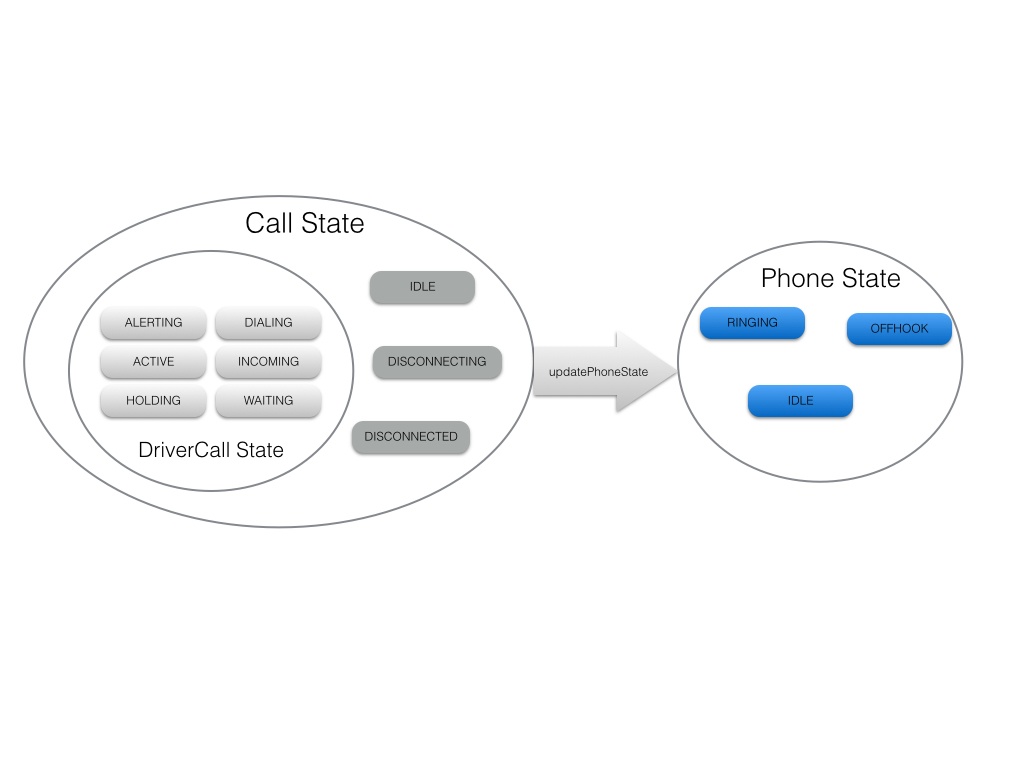

图1，DriverCall State/ Call State/ Phone State

DriverCall State

DriverCall State是从RIL接口更新的状态，它具有6个状态，分别是：

准确对应于Ril.h中的RIL_CallState。
当发起发送RIL_REQUEST_GET_CURRENT_CALLS请求时，
DriverCall State将根据response所携带的状态信息更新自身的状态。

Call State

在GSMCall中存在三种类型的电话呼叫：振铃呼叫、主叫通话和副叫通话。即振铃的电话、用于主叫的通话以及用于后台操作的通话。每个电话呼叫最多可连接5个通信链路；然而三个不同的呼叫组合总共最多只能支持7个通信链路。

与DriverCall共有的六个状态外，Call State还包括三种特殊的状态：IDLE、DISCONNECTING和DISCONNECTED。每当HandlePollCalls被调用时，默认情况下会根据相应的driver call触发其状态的变化。值得注意的是，在处理IDLE、DISCONNECTING以及DISCONNECTED这三个特殊状态下时会更加复杂。

IDLE:
如果某个Call处于空的状态，则表示该Call处在IDLE状态下，请继续阅读下去以了解相关细节。
DISCONNECTING:
当本地设备断开该Call时，则称此行为发生了变化：此时该Call将进入DISCONNECTING状态；值得注意的是，在这种情况下（即本地设备发生断裂），对方不会触发此操作。

DISCONNECTED：
当接通时，如果对方来电但因本地端拒绝或无人接听的情况发生；或者正在进行中的连接因本地端或对方端挂断等原因中断；又或者播出电话号码无效等情况出现，则会将此connection标记为disconnected状态。
一个Call若仅包含处于disconnected状态的所有connections，则该Call的状态标记为DISCONNECTED。
而所有连接均处于disconnected状态之下的call则会将其所有的 connections从其call对象联系列表中删除掉。当联系列表为空时，则表示相应的call处于IDLE状态。

Phone State

Phone State则由updatePhoneState方法驱动，并基于Call State进行更新。
若振铃呼叫（ringingCall）处于INCOMING或WAITING的状态，则Phone State则为RINGING状态。

当一个call处于IDLE、DISCONNECTED或DISCONNECTING这三个状态之一时，则被视为非活跃态；只有当call不在上述任何一种状态下时，则被认为是活跃态。
如果一个去电对象（pendingMO）不为空，并且在前台呼叫与后台呼叫中至少有一个属于活跃态，则该手机处于摘机（OFFHOOK）状态。
若手机的状态既不是RINGING也不是OFFHOOK，则其运行状态为IDLE。

下图展示了Phone State和Call State的相互转化状态图。

    注意：只有本地挂断会导致DISCONNECTING状态，对方挂断或者信号原因导致的断开，会直接跳到Disconnected状态。（本图中没有体现）
