- 滤波电容最好在邻近位置接地引出。
- PA模块和充电器两端通常配置有散热片，并且建议在接地引出时进行连接。
- 在布线设计中应尽量防止出现孤立区域，在出现孤立区域的情况下，则应在间隔处或者在末端进行接地处理。

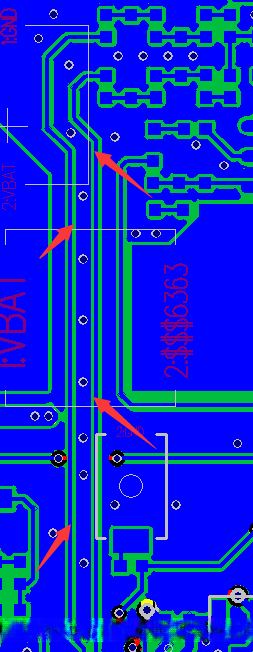

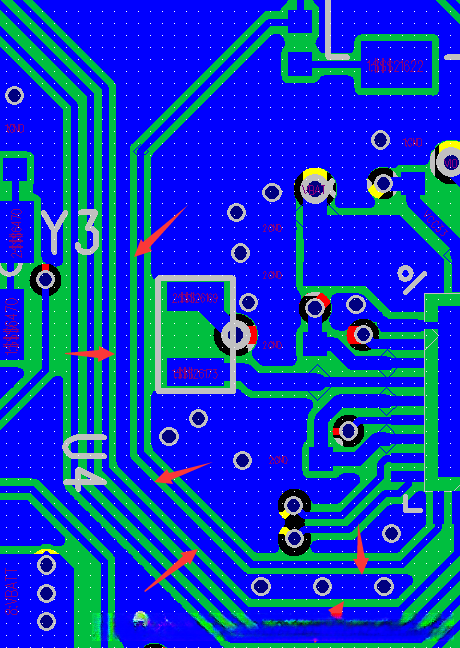

- 在布局一般的信号线时应尽量采用紧凑的布局方式以腾出 PCB 的空间。

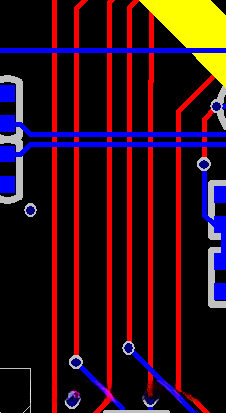

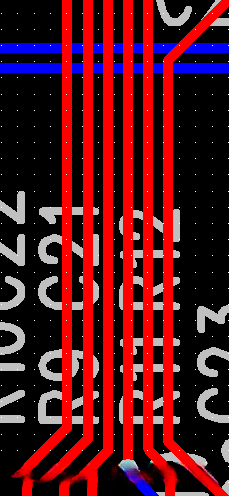

布成下面这样就会比较好。

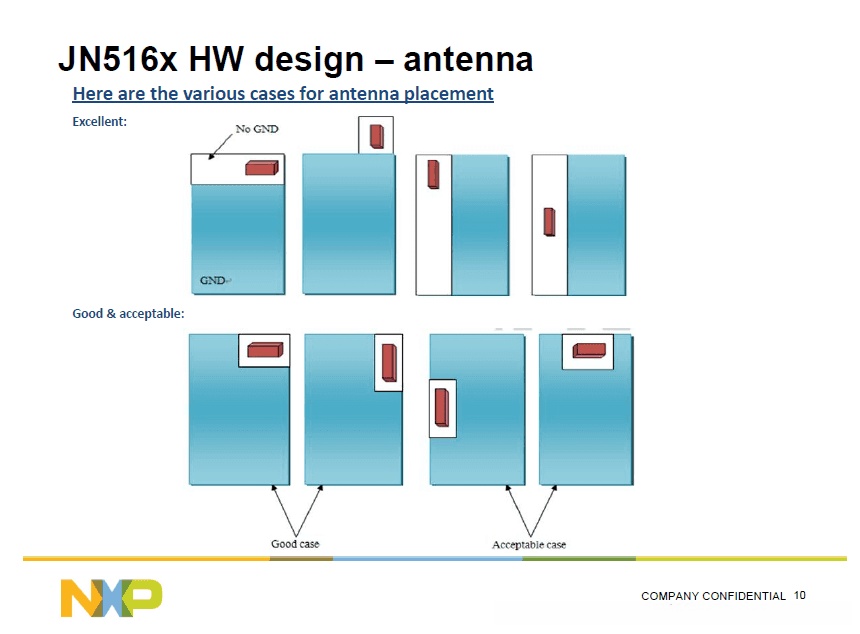

- 天线的摆放位置也有好坏之分，具体参考下图
- 6mil 走线时的过孔规格 孔径8mil/盘径16mil，电源网络使用的过孔规格 孔径10mil/盘径20mil
- Layout 中一个铜点怎么都去不掉，在此基础上连线，然后按 backspace 即可消掉
- PCB Layout 时，我常好奇为什么他们 Layout 大系统板子的就可以用 4mil 走线，而我做 MCU 板子的就只能用 6mil 的走线。现在我才知道其实 4mil 6mil 的走线就载流能力来看都是够的，只不过是对于洗板工艺有要求，6mil 的走线一般的洗板厂都可以做到，但是 4mil 走线对于洗板工艺就有些要求了。
大系统的板子上的元件会有 BGA 的封装，比较精密，本来就对洗板要求高，所以用 4mil 的走线；而 MCU 板子没那么精密，用 6mil 就可以满足要求，用 4mil 走线洗板的时候价格还会比 6mil 贵些，就有点浪费资源了。
