华为热备份路由协议实验 （双向链路）

阅读量：
  • 实验需求：
  • 设置两个虚拟路由器实现全网通
  • 实验方法：
  • 1.配置接口IP地址
  • 2.配置ospf动态路由
  • 3.设置虚拟路由器
  • 4.设置追踪（华为默认占先权）
  • 实验步骤：
  • R1
  • sys---------------------------------------------------------------------------进入系统试图
  • [Huawei]sysname R1-----------------------------------------------------------------修改路由器ID
  • [R1]int g0/0/1---------------------------------------------------------------------------进入接口模式
  • [R1-GigabitEthernet0/0/1]ip add 192.168.10.252 24--------------------------配置接口IP地址
  • [R1-GigabitEthernet0/0/1]un sh----------------------------------------------------打开接口
  • [R1-GigabitEthernet0/0/1]int g0/0/0----------------------------------------------进入接口模式
  • [R1-GigabitEthernet0/0/0]ip add 192.168.20.252 24--------------------------配置接口IP地址
  • [R1-GigabitEthernet0/0/0]un sh----------------------------------------------------打开接口
  • [R1-GigabitEthernet0/0/0]q---------------------------------------------------------退出
  • [R1]ospf 1--------------------------------------------------------------------------------启动OSPF路由进程
  • [R1-ospf-1]area 0-----------------------------------------------------------------------创建并进入OSPF区域
  • [R1-ospf-1-area-0.0.0.0]network 192.168.0.0 0.0.0.255-----------------------指定ospf的接口
  • [R1-ospf-1-area-0.0.0.0]q-------------------------------------------------------------退出
  • [R1-ospf-1]int g0/0/1-------------------------------------------------------------------进入接口模式
  • [R1-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 192.168.10.254-------------设置虚拟路由器IP
  • [R1-GigabitEthernet0/0/1]int g0/0/0------------------------------------------------ 进入接口模式
  • [R1-GigabitEthernet0/0/0]vrrp vrid 2 virtual-ip 192.168.20.254---------------设置虚拟路由器IP
  • [R1-GigabitEthernet0/0/0]vrrp vrid 2 priority 150---------------------------------设置活动路由
  • [R1-GigabitEthernet0/0/0]vrrp vrid 2 track int g0/0/1 reduced 60-------------设置追踪
    • R2
  • sys----------------------------------------------------------------------------------进入系统试图
  • [Huawei]sysname R2------------------------------------------------------------------------修改路由器ID
  • [R2]int g0/0/0----------------------------------------------------------------------------------进入接口模式
  • [R2-GigabitEthernet0/0/0]ip add 192.168.20.253 24---------------------------------配置接口IP地址
  • [R2-GigabitEthernet0/0/0]un sh----------------------------------------------------------打开接口
  • [R2-GigabitEthernet0/0/0]int g0/0/1-----------------------------------------------------进入接口模式
  • [R2-GigabitEthernet0/0/1]ip add 192.168.10.253 24----------------------------------配置接口IP地址
  • [R2-GigabitEthernet0/0/1]un sh-----------------------------------------------------------打开接口
  • [R2-GigabitEthernet0/0/1]q-----------------------------------------------------------------退出
  • [R2]ospf 1-----------------------------------------------------------------------------------------启动ospf路由进程
  • [R2-ospf-1]area 0-------------------------------------------------------------------------------创建并进入OSPF区域
  • [R2-ospf-1-area-0.0.0.0]network 192.168.0.0 0.0.0.255-------------------------------指定ospf的接口
  • [R2-ospf-1-area-0.0.0.0]int g0/0/1----------------------------------------------------------进入接口模式
  • [R2-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 192.168.10.254---------------------设置虚拟路由器IP
  • [R2-GigabitEthernet0/0/1]vrrp vrid 1 priority 150---------------------------------------设置活动路由
  • [R2-GigabitEthernet0/0/1]vrrp vrid 1 track int g0/0/0 reduced 60-------------------设置追踪
  • [R2-GigabitEthernet0/0/1]int g0/0/0---------------------------------------------------------进入接口模式
  • [R2-GigabitEthernet0/0/0]vrrp vrid 2 virtual-ip 192.168.20.254-----------------------设置虚拟机路由器IP
    • 真机

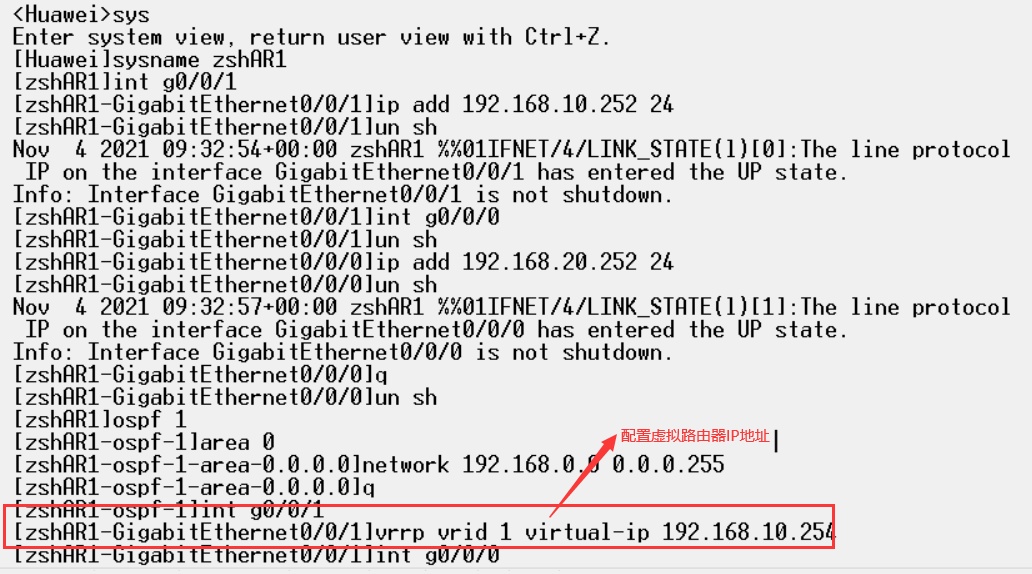

  • R1

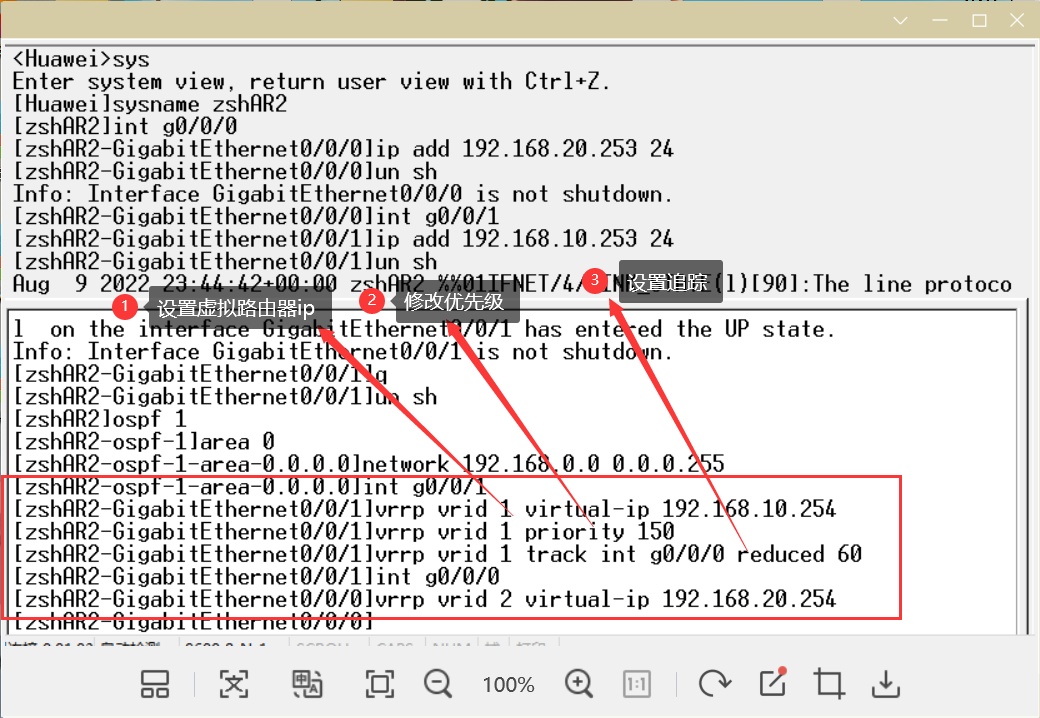

    • R2
    • 实验结果：

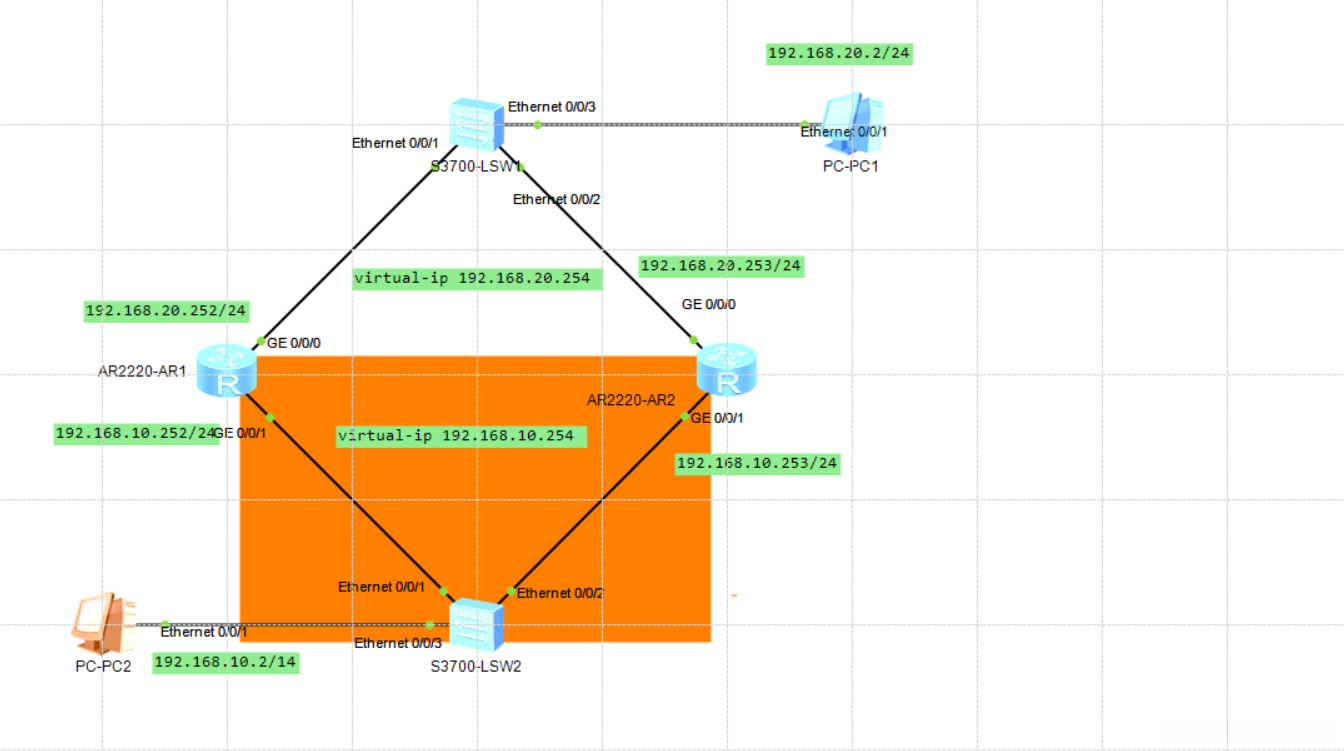

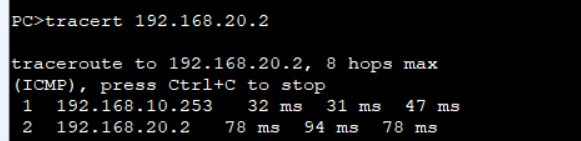

  • 虚拟机：

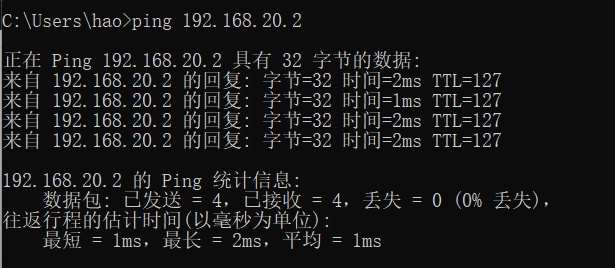

  • 真机：
