动态路由协议RIP

文章目录

• 一、动态路由

• • 1、动态路由协议基础

  • • （1） 动态路由概念
    • （2） 动态路由特点
    • （3）度量值
    • （4）收敛
    • （5）静态路由与动态路由的比较

  • 2.动态路由协议分类

• 二、RIP路由协议

• • 1、RIP是距离-矢量路由选择协议
  • 2、RIP的基本概念
  • 3、路由表的形成
  • 4、RIP的特点
  • 5、防环策略
  • 6、RIP v1和RIP v2的区别
  • 7、配置命令

---

一、动态路由

1、动态路由协议基础

（1） 动态路由概念

a 路由器之间用来交换信息的语言
b 动态路由不需要手工写路由,路由器之间能够自己互相学习

（2） 动态路由特点

a 减少了管理任务
b 占用了网络带宽

（3）度量值

跳数、带宽、负载、时延、可靠性、成本
路由器会通过度量值来确定最优路由路径

（4）收敛

使所有路由表都达到一致状态的过程

（5）静态路由与动态路由的比较

网络中静态路由和动态路由互相补充

2.动态路由协议分类

按照路由执行的算法分类
距离矢量路由协议：依据从源网络到目标网络所经过的路由器的个数选择路由，例如RIP、IGRP。
链路状态路由协议：综合考虑从源网络到目标网络的各条路径的情况选择路由，例如OSPF、IS-IS。

二、RIP路由协议

1、RIP是距离-矢量路由选择协议

2、RIP的基本概念

（1）定期更新
（2）邻居
（3）广播更新
（4）全路由表更新

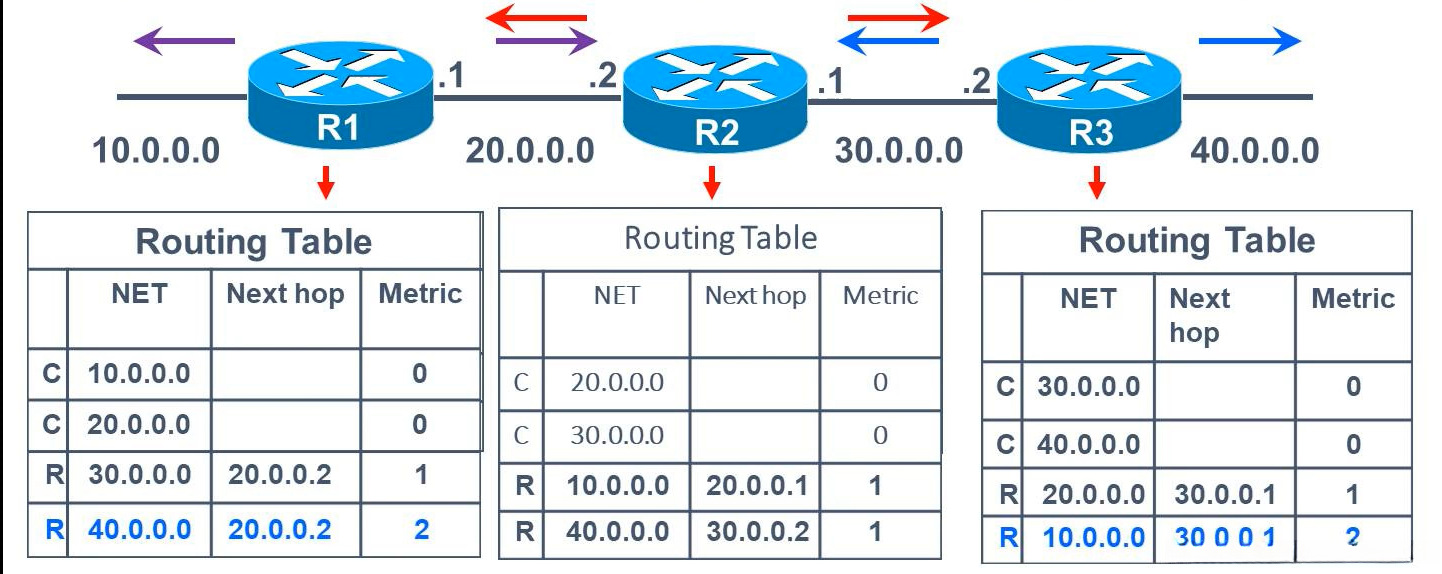

3、路由表的形成

路由器学习到直连路由
更新周期30s到时，路由器会向邻居发送路由表
再过30s，第二个更新周期到了再次发送路由表

4、RIP的特点

（1）RIP度量值为跳数，最大跳数为15跳，16跳为不可达
（2）RIP更新时间，每隔30s发送路由更新消息，UDP 520端口
（3）RIP路由更新消息，发送整个路由表信息

5、防环策略

水平分割和毒性逆转主要是针对动态路由协议RIP中，避免路由环路，提高收敛速度产生的。
（1）水平分割：在路由信息传送过程中，路由器从某个接口接收到的更新信息不允许再从这个接口发回去。同时也能减少路由更新信息占用的链路带宽资源。
（2）毒性逆转：路由器从某个接口上接收到某个网段的路由信息之后，并不是不往回发送信息了，而是发送，只不过是将这个网段标志为不可达，再发送出去。收到此种路由信息后，接收方路由器会立刻抛弃该路由，而不是等待其老化时间到。这样可以加速路由的收敛。

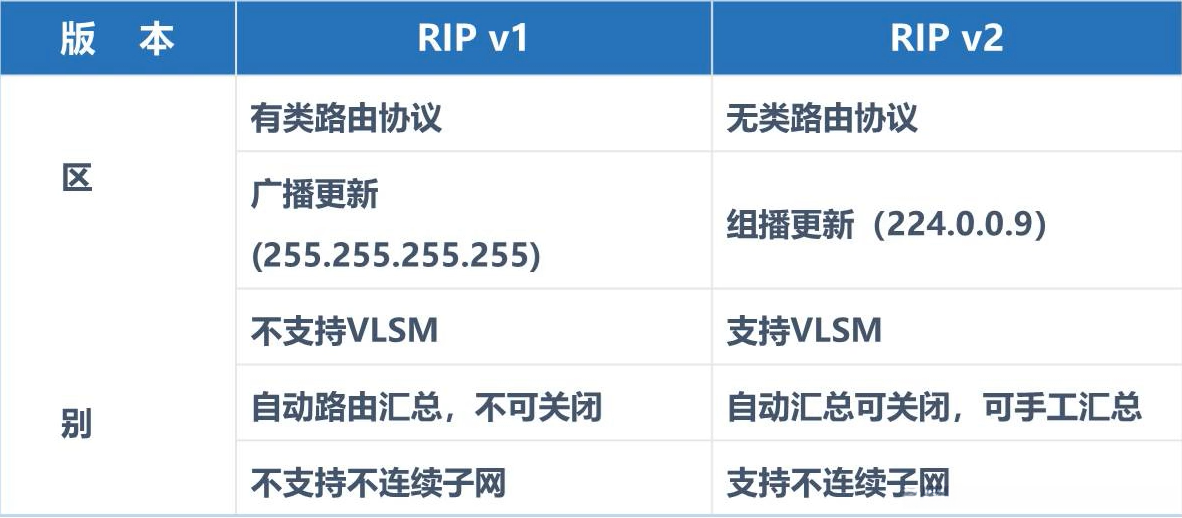

6、RIP v1和RIP v2的区别

7、配置命令

[R1]rip 1 ###启动RIP
[R1-rip-1] version 2 ##启动版本2 (缺省为版本1)
[R1-rip-1]undo summary ##关闭路由自动聚合(即所有路由信息都会按照IP地址分类归类)
[R1-rip-1] network 192.168.10.0 ##宣告主网络号, v2会携带掩码组播更新224.0.0.9, v1不携带掩码广播更新255.255.255. 255
[R1-rip-1]network 200.1.1.0

----兼容模式--------
[R1] int go/0/1
[R1-GigabitEthernet0/0/1]rip version 2 multicast ##把设置成rip1路由器的某一接口单独设置成rip版本2
