动态路由协议—OSPF综合实验

阅读量:

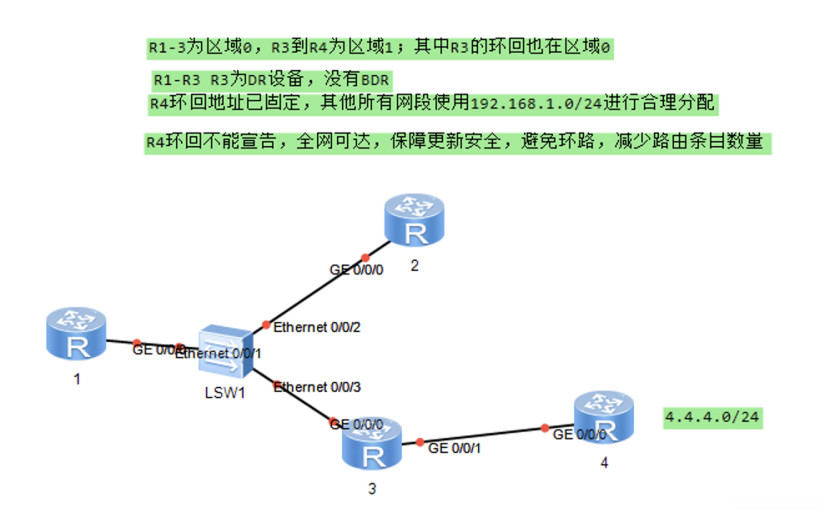

实验要求

1.进行IP地址的规划

192.168.1.0/24划分为四个子网

区域0

192.168.1.0/26 192.168.1.0/28 192.168.1.16/28 192.168.1.32/28 192.168.48/28

区域1

192.168.1.64/26

192.168.1.64/30 192.168.68/30

留作备用 192.168.1.128/26 192.168.1.192/26

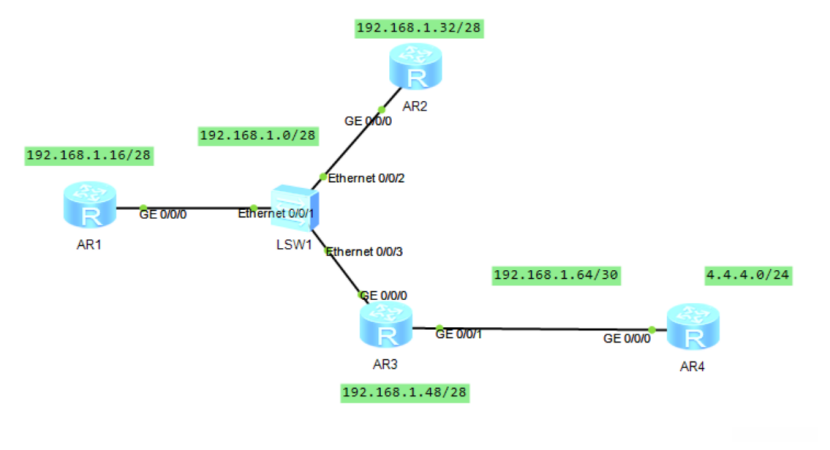

2.拓扑结构的搭建

3.进行IP地址的配置

AR1代码如下:

复制代码
 [r1]interface LoopBack0


 [r1-LoopBack0]ip address 192.168.1.17 255.255.255.240

 [r1-LoopBack0]interface GigabitEthernet0/0/0

 [r1-GigabitEthernet0/0/0]ip address 192.168.1.1 255.255.255.240

 [r1-GigabitEthernet0/0/0]q

 [r1]

AR2代码如下:

复制代码
 [r2]interface LoopBack 0


 [r2-LoopBack0]ip address 192.168.1.33 255.255.255.240

 [r2-LoopBack0]interface GigabitEthernet0/0/0

 [r2-GigabitEthernet0/0/0]ip address 192.168.1.2 255.255.255.240

 [r2-GigabitEthernet0/0/0]q

 [r2]

AR3代码如下:

复制代码
 [r3]interface LoopBack0


 [r3-LoopBack0]ip address 192.168.1.49 255.255.255.240

 [r3-LoopBack0]interface GigabitEthernet0/0/0

 [r3-GigabitEthernet0/0/0]ip address 192.168.1.3 255.255.255.240

 [r3-GigabitEthernet0/0/0]interface GigabitEthernet0/0/1

 [r3-GigabitEthernet0/0/1]ip address 192.168.1.65 255.255.255.252

 [r3-GigabitEthernet0/0/1]q

 [r3]

AR4代码如下:

复制代码
 [r4]interface LoopBack0


 [r4-LoopBack0]ip address 4.4.4.1 255.255.255.0

 [r4-LoopBack0]interface GigabitEthernet0/0/0

 [r4-GigabitEthernet0/0/0]ip address 192.168.1.66 255.255.255.252

 [r4-GigabitEthernet0/0/0]q

 [r2]

4.进行OSPF的宣告

宣告:1、激活-- 可以收发ospf的信息 2、被选中接口的拓扑信息可以共享给邻接

3、区域划分

AR1:

AR2:

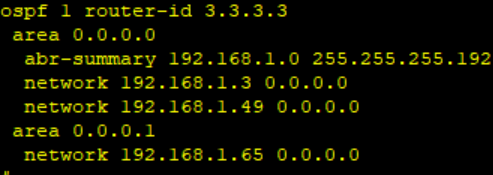

AR3:

AR4:

5.将R3设置为DR,R1-R3中没有BDR

在R1和R2上将优先级设置为0

代码如下:

复制代码
 [r1]interface GigabitEthernet0/0/0


 [r1-GigabitEthernet0/0/0]ospf dr-priority 0



 [r2]interface GigabitEthernet0/0/0

 [r1-GigabitEthernet0/0/0]ospf dr-priority 0

结果展示:

6.R4环回不能宣告,实现全网可达

缺省路由 --- 边界路由器上配置后,将自动向内网下放一条缺省路由,之后内网设备将自动生成缺省路由指向边界

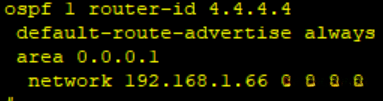

在R4上设置

代码如下:

[r4-ospf-1]default-route-advertise always

7.保障更新安全

认证 -- 接口认证 在直连邻居或邻接的接口上配置,保障更新的安全,模式、编号、密码要求邻居间一致。

复制代码
 [r1]interface GigabitEthernet0/0/0


 [r1-GigabitEthernet0/0/0]ospf authentication-mode md5  1 cipher 666666



 [r2]interface GigabitEthernet0/0/0

 [r2-GigabitEthernet0/0/0]ospf authentication-mode md5  1 cipher 666666



 [r3]interface GigabitEthernet0/0/0

 [r3-GigabitEthernet0/0/0]ospf authentication-mode md5  1 cipher 666666



 [r3]interface GigabitEthernet0/0/1

 [r3-GigabitEthernet0/0/1]ospf authentication-mode md5  1 cipher 123456



 [r4]interface GigabitEthernet0/0/0

 [r4-GigabitEthernet0/0/0]ospf authentication-mode md5  1 cipher 123456

8.区域汇总 --- OSPF协议不支持接口汇总;只能在ABR上将a区域拓扑计算所得路由,共享给B区域时进行汇总;

代码如下:

复制代码
 [r3]ospf 1


 [r3-ospf-1]area 0

 [r3-ospf-1-area-0.0.0.0]abr-summary 192.168.1.0 255.255.255.192

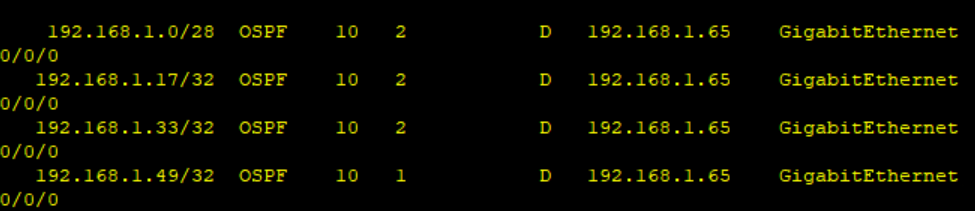

汇总前:

汇总后:

9.避免环路,在R3上设置一个空接口

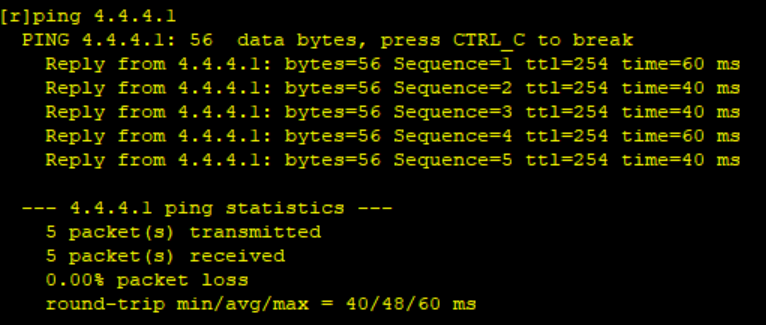

10.测试——实现全网可达
