【计算机网络 以太网帧的封装实验】
发布时间
阅读量：
阅读量
| 实验名称 | 以太网帧的封装实验 | ||||
| 实验地点 | 天上人间 | 同组人员 | 无 | ||
| 实验仪器 （软件、硬件 环境） | 软件：Cisco Packet Tracer Student 硬件：PC | ||||
| 实验目的（要求） | 观察以太网帧的封装格式； ②对比单播以太网帧和广播以太网帧的目标MAC地址。 |
| 实验内容和步骤 （硬件类为： 原理、主要步骤、电路原理图等） （软件类为： 数据结构、算法、主要步骤、界面等） | 任务一：
- 准备工作：

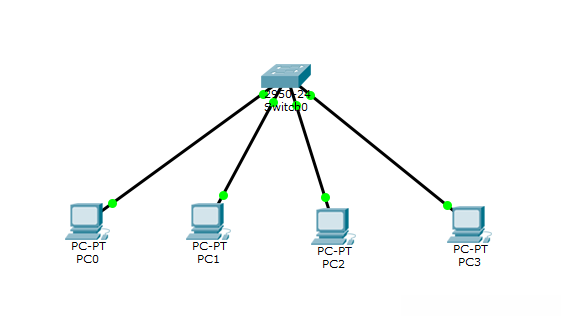

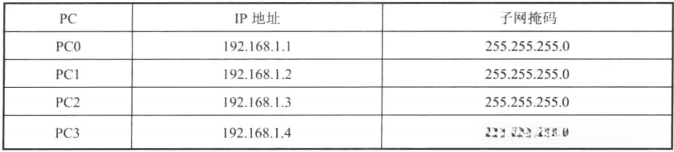

连接交换机和四台PC机，组成一个简单的以太网，配置IP地址。

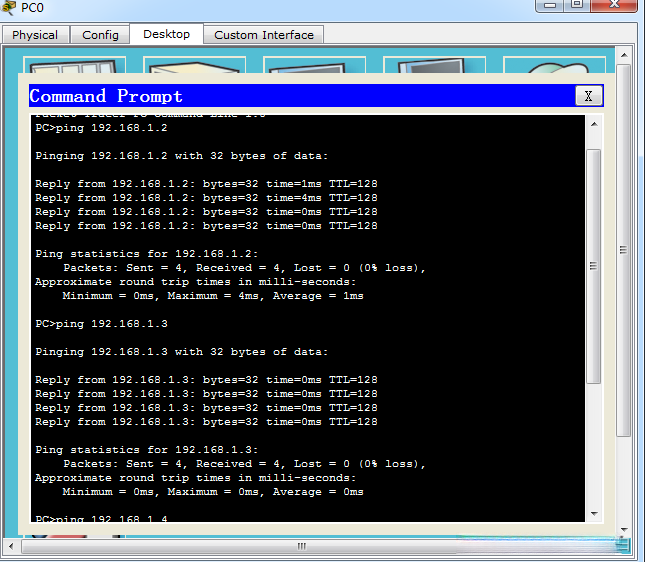

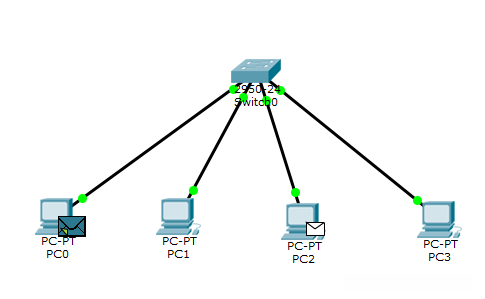

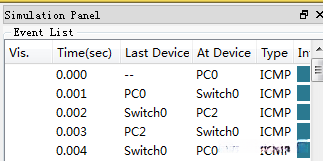

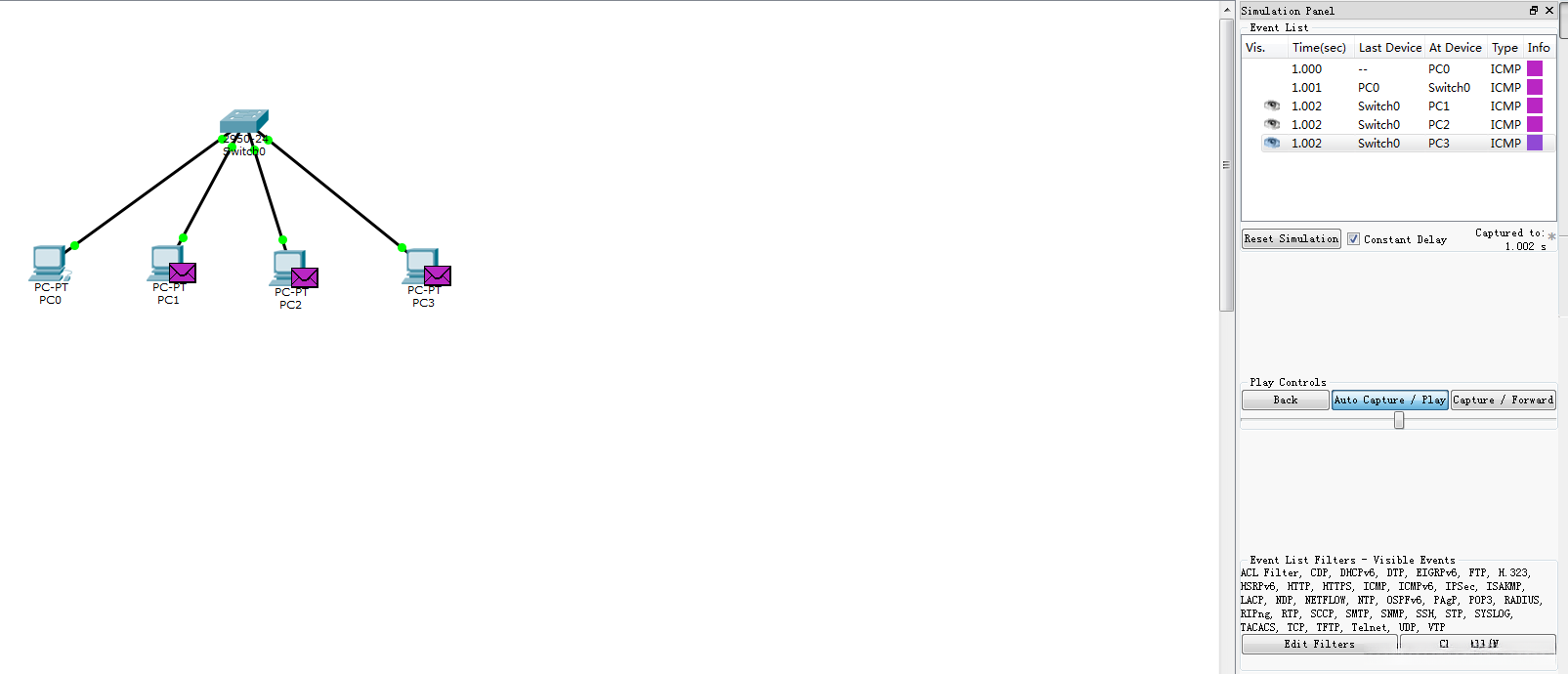

实验结果或结论：2．捕捉数据包：切换至仿真（Simulator）模式。配置EventListFitters以呈现ICMP事件。在拓扑图中点击'添加PDU'按钮，在其中输入由PCO发送到PC2的数据包；启动自动化捕获功能, 捕获数据包。直至接收方PC2返回响应报文给发信方PCO后通信完成；

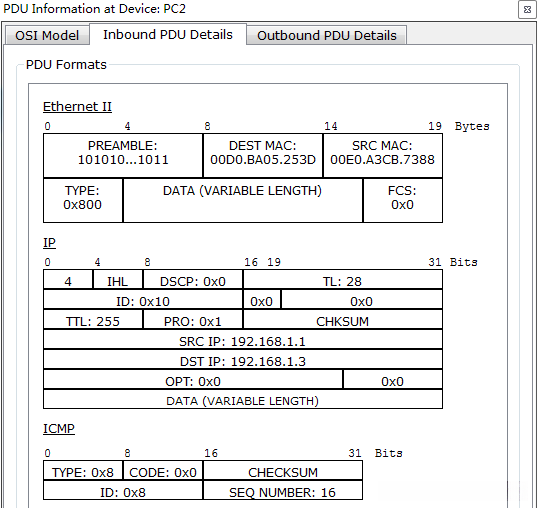

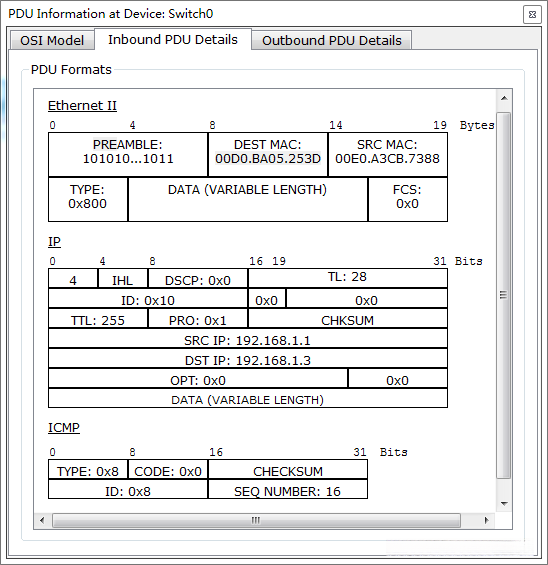

研究以太网帧的封装结构： 从事件列表中选取第二个数据包（具体为PCO至Swircho的数据包）。请注意弹出窗口顶端的信息标记——PDU Information at Device：Switch0。此标记指示当前所展示的是父交换机Switch0上的PDU信息。在弹出界面切换至InboundPDUDetails选项卡并查看其中Ethernet<以太网的部分。特别关注第一个字段PREAMVBLE的构成情况以及DEST MAC地址和SRC MAC地址
4.观察交换机是否会修改以太网帧各字段的取值（不会）：
|
| | 任务二：观察广播以太网帧的封装
- 捕获数据包：

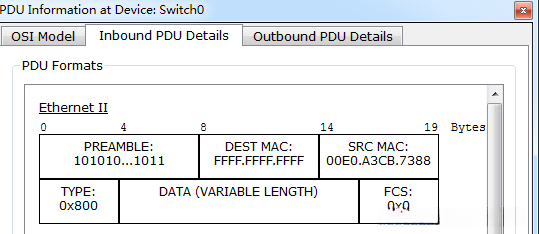

2.观察该广播包的以太网封装
|
| 心得和建议 | （1）任务一中，观察到的以太网帧封装格式中前导码学段的取值是什么？阐述其在数据帧传输过程中的作用。 答：以太网帧封装格式中前导码学段的取值是：101010...1011； 作用：用来进行时钟同步和帧定界 （2）任务一中，Switcbo在转发数据帧时是否修改其源MAC地址和目标MAC地址？ 答：否。 （3）交换机接收数捃帧后，依据仕么判析该数据帧是单播还是广播？或依据什么判断向哪个目标节点转发？ 答：依据数据帧中的DEST.MAC地址：广播:255.255.255.255.(全F的)，单播：不是全1的。或者根据DES IP判断向哪个目标节点转发。 心得体会： 通过本次实验，知道以太网帧的封装格式，以及了解广播帧和单播帧，通过验证性实验证实了理论知识，熟悉了Cisco Packet Tracer软件简单应用。 | ||||||
|---|---|---|---|---|---|---|---|
