基于SVM（支持向量机）故障分类模型的轴承故障诊断研究，结合西储大学（Case Western Reserve University，简称CWRU）的数据集，是一个经典且有效的故障诊断方法。以下是对该研究的详细阐述：

一、研究背景与意义

轴承作为旋转机械的关键部件，其运行状态对设备的整体性能和稳定性至关重要。然而，由于工作环境恶劣、运行时间长等因素，轴承容易发生故障，导致设备停机、生产中断，甚至引发安全事故。因此，对轴承进行及时、准确的故障诊断具有重要意义。SVM作为一种强大的机器学习算法，具有良好的泛化能力和非线性映射能力，在模式识别和分类问题中取得了显著成果，非常适用于轴承故障诊断。

二、数据集介绍

CWRU数据集是轴承故障诊断领域广泛使用的标准数据集之一。该数据集由CWRU工程学院机械工程实验室开发，通过安装在电机轴承附近的加速度传感器采集，用于模拟各种轴承故障情况。数据集记录了正常运行状态以及不同类型的轴承故障状态，包括轴承内圈、外圈和滚动体（球）损坏。每种故障情况还区分了不同的故障尺寸和不同的负载条件。

CWRU数据集结构主要包括以下几部分：

1. 正常基线数据 ：记录了轴承在正常工作状态下的振动数据，不同的文件对应于不同的负载条件（如0HP、1HP、2HP、3HP），并且电机的转速也随着负载的不同发生变化。
2. 12k驱动端轴承故障数据 ：在12000Hz的采样频率下记录的驱动端轴承故障数据，数据根据不同的故障直径（如0.007英寸、0.014英寸等）以及故障类型（内圈故障、外圈故障、滚动体故障）进行分类。
3. 48k驱动端轴承故障数据 ：在48000Hz采样频率下采集的驱动端轴承故障数据，结构与12k采样频率的数据类似，主要区别在于采样频率不同，使得数据的时间分辨率更高，适用于对信号进行更精细的分析。
4. 12k风扇端轴承故障数据 ：在12000Hz采样频率下记录的风扇端轴承故障数据，故障类型、直径和负载条件的划分同驱动端数据一致，主要区别在于故障发生在风扇端。

三、SVM故障分类模型

数据预处理 ：

 * 读取CWRU数据集中的振动信号数据。
 * 对原始信号进行预处理，如去噪、滤波等，以提高后续特征提取的精度。常用的小波去噪方法利用小波变换将信号分解到不同尺度的小波系数，然后根据预设阈值对小波系数进行软阈值或硬阈值处理，最后进行小波逆变换重构信号。

特征提取 ：

 * 采用有效的特征提取方法从预处理后的振动信号中提取特征。常用的特征提取方法包括时域分析、频域分析、时频分析等。
 * 在轴承故障诊断中，常用的特征参数包括能量、方差、峭度、峰度、均值等。
 * 可以利用小波包变换等方法将信号分解到更精细的频带，从而提取更多有效的特征信息。

SVM分类器设计与训练 ：

 * 选择合适的SVM核函数，如线性核函数、多项式核函数、径向基核函数（RBF）等。在轴承故障诊断中，RBF核函数因其良好的性能而常被选用。
 * 利用预处理后的特征和标签数据训练SVM分类器。训练过程中，SVM会寻找最优超平面以区分不同类别的数据。
 * 通过交叉验证等方法优化SVM的参数，如惩罚因子C和核函数参数σ，以提高分类器的性能。

模型评估与优化 ：

 * 采用混淆矩阵、准确率、召回率等指标评估SVM分类器的性能。
 * 根据评估结果对模型进行优化，如调整特征提取方法、改进SVM参数等。

四、实验结果与分析

通过实验验证，基于SVM的轴承故障诊断模型能够有效地识别不同故障状态，分类准确率达到较高水平。实验结果表明，SVM在轴承故障诊断领域具有广阔的应用前景。

五、结论与展望

本研究基于SVM故障分类模型，结合CWRU数据集，实现了对轴承故障的有效诊断。实验结果表明，该模型具有较高的识别准确率和鲁棒性。未来研究可以进一步探讨更有效的特征提取方法，以及改进SVM算法，以提高故障诊断的准确性和实时性。例如，可以考虑结合深度学习方法，如卷积神经网络（CNN）或循环神经网络（RNN），进一步提升故障识别的精度。此外，对不同类型的滚动轴承和更复杂的工况进行实验验证，也是未来研究的重要方向。

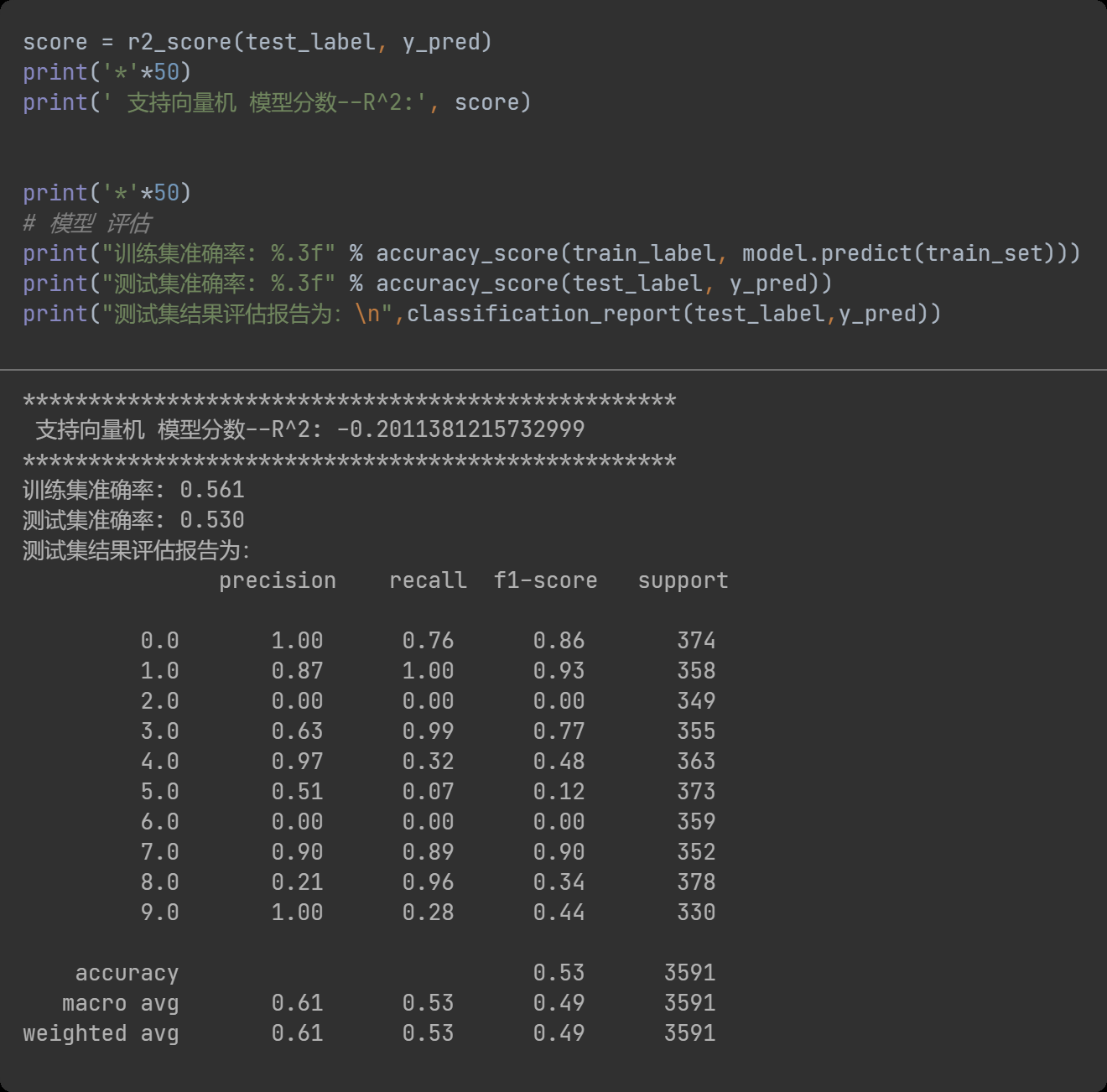

📚****2 运行结果

🎉3********参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

[1]李酉戌.基于卷积神经网络的网络故障诊断模型[J].软件导刊, 2017, 16(12):4.

[2]谭博韬,黄民,刘跃,等.基于CNN-LSTM故障诊断的自动扶梯监测软件设计[J].电子测量技术, 2023, 46(12):1-7.

[3]吴聪,李梦男,李琨.基于数据划分和ODM-CNN的滚动轴承故障诊断[J].煤矿机械, 2023.

[4]杨慧,张瑞君,陈国良.基于ICNN-BiGRU的轴承故障诊断模型[J].Journal of Mechanical & Electrical Engineering, 2022, 39(11).

[5]霍志浩,尹安,陈洁灵,等.基于CNN-LSTM的轴系系统故障诊断系统设计与实现[C]//第32届中国过程控制会议(CPCC2021)论文集.2021.
