动态路由协议之OSPF协议--多区原理与配置

动态路由协议之OSPF协议--多区原理与配置

• 一、认识OSPF多区域

• • 1.1生成OSPF多区域的原因
  • 1.2OSPF的三种通信量
  • 1.3OSPF的区域类型
  • 1.4OSPF的路由器类型
  • • 1.4.1路由器分类
    • 1.4.2各路由器的功能

• 二、OSPF链路状态数据库

• • 2.1链路状态数据库的组成
  • 2.2链路状态通告类型

• 三、末梢区域和完全末梢区域

• 四、相关配置命令

一、认识OSPF多区域

1.1生成OSPF多区域的原因

改善网络的可扩展性
快速收敛

1.2OSPF的三种通信量

（一）、域内通信量(Intra-Area Traffic)
单个区域内的路由器之间交换数据包构成的通信量
（二）、域间通信量(Inter-Area Traffic)
不同区域的路由器之间交换数据包构成的通信量
（三）、外部通信量(External Traffic)
OSPF域内的路由器与OSPF区域外或另一个自治系统内的路由器之间交换数据包构成的通信量

1.3OSPF的区域类型

1、骨干区Area 0
2、非骨干区域-根据能够学习的路由种类来区分
分为：标准区域、末梢区域、完全末梢区域、非纯末梢区域

1.4OSPF的路由器类型

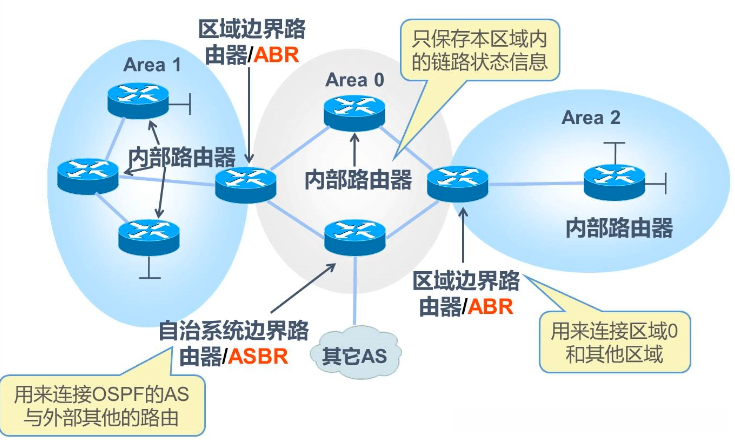

1.4.1路由器分类

1、内部路由器
2、区域边界路由器 (ABR)
3、自治系统边界路由器 (ASBR) （用于连接另一个AS系统的路由器）

1.4.2各路由器的功能

1、内部路由器：正常转发数据
2、ABR：将所在非骨干区的链路状态信息汇总后发送到骨干区，将其他区域的链路状态信息汇总后发送给该区域
3、ASBR：负责将外部路由注入到OSPF的网络中

二、OSPF链路状态数据库

2.1链路状态数据库的组成

1、每个路由器都创建了由每个接口、对应的相邻节点和接口速度组成的数据库
2、链路状态数据库中每个条目称为LSA (链路状态通告）,常见的有六种LSA类型

2.2链路状态通告类型

类型代码	描述	用途
Type1	路由器LSA	由区域内的路由器发出的，描述了路由器的链路状态和花费，传递到整个区域内
Type2	网络LSA	由区域内的DR发出的，描述了区域内变更信息,传递到整个区域内
Type3	网络汇总LSA	ABR发出的，其他区域的汇总链路通告，描述了其他区域内某一网段的路由，区域间传递
Type4	ASBR汇总LSA	ABR发出的，用于通告ASBR信息，确定ASBR的位置,不会出现在ASBR所属区域之内
Type5	AS外部LSA	ASBR发出的，用于通告外部路由，告诉相同AS的路由器通往外部AS的路径，在整个AS中进行泛洪
Type7	NSSA外部LSA	NSSA区域内的ASBR发出的，用于通告本区域连接的外部路由，与Type 5类似，仅在非纯末梢区域内进行泛洪，传递时会被ABR转换为LSA5

注：Type6为组成员LSA， 目前不支持组播OSPF，所以不归纳在列

三、末梢区域和完全末梢区域

1、末梢区域和完全未梢区域
满足以下条件的区域
→只有一个默认路由作为其区域的出口
→区域不能作为虚链路的穿越区域
→Stub区域（末梢区域）里无自治系统边界路由器ASBR
→不是骨干区域Area 0
2、末梢区域
→没有LSA4, 5、7通告
3、完全末梢区域
→除一条LSA3的默认路由通告外,没有LSA3、4、5、7通告

四、相关配置命令

-----------末梢区域配置命令-----------
没有LSA4、5、7通告
ABR配置
[R4]ospf 1
[R4-ospf-1]area 2
[R4-ospf-1-area-0.0.0.2]network x.x.x.x x.x.x.x ###先宣告直连网段,再配
[R4-ospf-1-area-0.0.0.2]stub
区域内路由配置
[R5]ospf 1
[R5-ospf-1]area 2
[R5-ospf-1-area-0.0.0.2]network x.x.x.x x.x.x.x ##先宣告直连网段,再配
[R5-ospf-1-area-0.0.0.2] stub
[R5]display ip routing-table ###此时末梢区域中的路由会显示一条默认路由到外部区域
----------完全末梢区域配置命令----------
ABR配置
除一条LSA3的默认路由通告外,没有LSA3,4、5、7通告
[R4]ospf 1
[R4-ospf-1] area 2
[R4-ospf-1]network x.x.x.x x.x.x.x ##先宣告直连网段,再配
[R4-ospf-1-area-0.0.0.2] stub no-summary
区域内路由配置
[R5] ospf 1
[R5-ospf-1] area 2
[R5-ospf-1]network x.x.x.x x.x.x.x ##先宣告直连网段,再配
[R5-ospf-1-area-0.0.0.2]stub
[R5] display ip routing-table ##此时完全末梢区域中的路由会显示一条默认路由到除本区域外的其他区域
--------- 非纯末梢区域配置命令 ----------
ABR和区域内路由配置
[R4]ospf 1
[R4-ospf-1] area 1
[R4-ospf-1]network x.x.x.x x.x.x.x ##先宣告直连网段,再配
[R4-ospf-1-area-0.0.0.1]nssa
-------- OSPE路由重分发配置命令 ----------
[R1]rip 1 ###配置rip
[R1-rip-1] version 2
[R1-rip-1] undo summary
[R1-rip-1] network 11.0.0.0
[R1-rip-1] import-routle ospf 1 cost 3
-----把ospf 协议注入到rip进行路由重分发,路径类型缺省为路径类型2 (外部开销) ,成本开销为3 (对于rip的度量值是跳数), rip中重分发ospf要指定cost的值
[R1-rip-1]ospf 1
[R1-ospf-1] import-route rip 1 type 1 cost 1
-----把外部rip协议注入到OSPF进行路由重分发,使用路径类型1 (内部开销+外部开销),成本开销为1(CoST=100M/BW)
[r1-ospf-1]default-route-advertise always ##fospf重分发默认路由
[r2-ospf-1] import-route direct ###ospf重分发直连路由
[r2-ospf-1]import-route static ##fospf重分发静态路由
验证命令
display ospf 1 peer brief ###查看OSPF邻居表的简要信息
display ospf 1 peer ##查OSPF居表的详细信息
display ospf 1 brief ##查看本地设备上的OSPF1的相关信息
display ip routing-table ##查看路由表中的OSPE路由 (确定路由器的类型和属性)
display ospf routing
display ospf interface GigabitEthernet 0/0/0
查看LSA命令
[Huawei]dis ospf lsdb router
[Huawei]dis ospf lsdb network
[Huawei]dis ospf lsdb summary
[Huawei]dis ospf lsdb asbr
[Huawei]dis ospf lsdb ase
[Huawei]dis ospf lsdb nssa
修改OSPF路由的接口优先集,缺省值为1
[R1]int g0/0/0
[R1-GigabitEtherneto/0/0]ospf dr-priority 10
修改OSPF路由接口的 COST值,缺省值为1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ospf cost 99
