论文笔记：Grad-CAM: Visual Explanations from Deep Networks via Gradient-based Localization
一、这篇论文解决什么问题
模型的可解释性：
- 类别判别性（class-discriminative）：不同类别画出来的区域不一样
- 高分辨率（high resolution）：最好是和原图一样，可以找到细粒度的信息，从像素级别可以知道到底是哪部分使得网络预测出相应的类别
- 与人类直觉一致
CAM的局限性：
- 必须有GAP层，所以得修改模型结构，换来了可解释性的同时牺牲了精度
- 必须有GAP层，修改了模型结构后，需要重新训练
- 必须有GAP层，所以能应用的场景也有限
- 只能分析最后一层卷积操作后的输出
**本文提出的：**Grad-CAM（Gradient-weighted Class Activation Mapping）

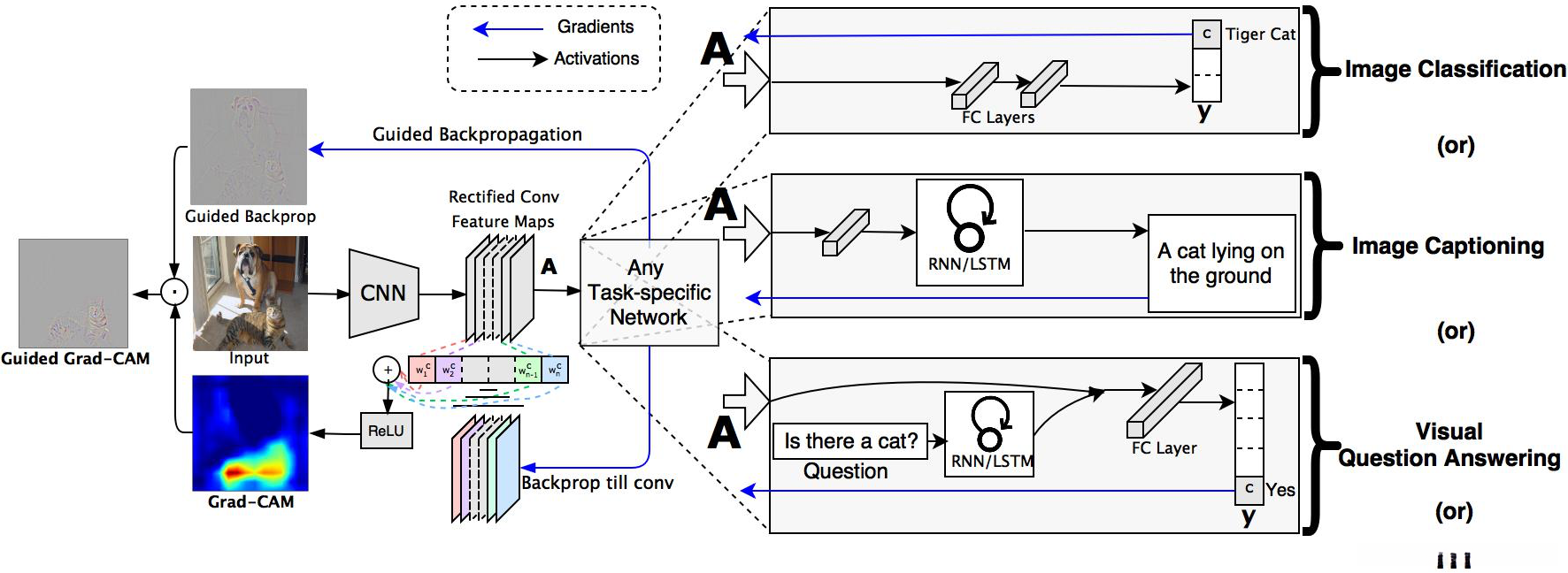

二、Grad-CAM、Guided Grad-CAM
Grad-CAM：
如何计算针对第c类的第k个channel的权重：
，其中
为梯度，且
没必要是类别的预测分数，可以是网络中任何一个可微分的激活值
如何得到Grad-CAM：
，通过ReLU可以过滤无关特征
从公式可以看出，Grad-CAM几乎不受限制，可以用来分析不同层、不同模型、不同任务，是个通用的方法
此外，其实可以从数学上证明，Grad-CAM本质上是CAM的推广
Guided Grad-CAM：
在类别判别性上，单纯的Grad-CAM和CAM差不多，但都不是高分辨率的，而Guided Backpropagation方法是高分辨率的，可以找到细粒度的信息，两者结合就是Guided Grad-CAM
如何得到Guided Grad-CAM：
- 得到原图size的Grad-CAM：得到Grad-CAM后，通过上采样方法得到原图size的Grad-CAM
- 得到Guided Backpropagation
- 将Guided Backpropagation和原图size的Grad-CAM进行逐元素的相乘即可得到Guided Grad-CAM
三、如何评价模型的可解释性好不好
这部分问卷的设计，很好地证明了本文的模型解释是符合人类直觉的，也就是说解释性很强
评价不同可视化方法的类别判别性：
给一张图和选项，如果用户所选和标签一致，证明这种可视化方法比较好：例如下面的两幅图里，第一幅图的可视化方法就不如第二幅图的好，第一幅图很难判断是人还是马，但是第二幅图一看就是人
评价模型本身：

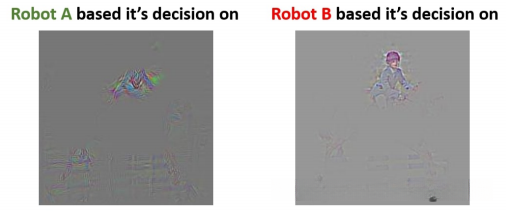

单纯从模型预测结果无法判断模型的好坏，但是有下面这样的可视化，就可以知道，如果都是预测为人，右图对应模型的判断依据更靠谱一些
四、思考
- 相比于CAM，Grad-CAM最大的优势还是通用，至于说Grad-CAM可以做到的事情，CAM基本也可以做到
- 这篇论文的一个巧妙之处，就是如何评价模型的可解释性与人类直觉是一致的
PS：本文大部分公式和图片都来自于，对本文的理解来自于对论文Grad-CAM: Visual Explanations from Deep Networks via Gradient-based Localization的学习及对同济子豪兄讲解的学习（其实了解过CAM后，对这篇论文的理解就容易得多）有理解不对的地方，欢迎指正
