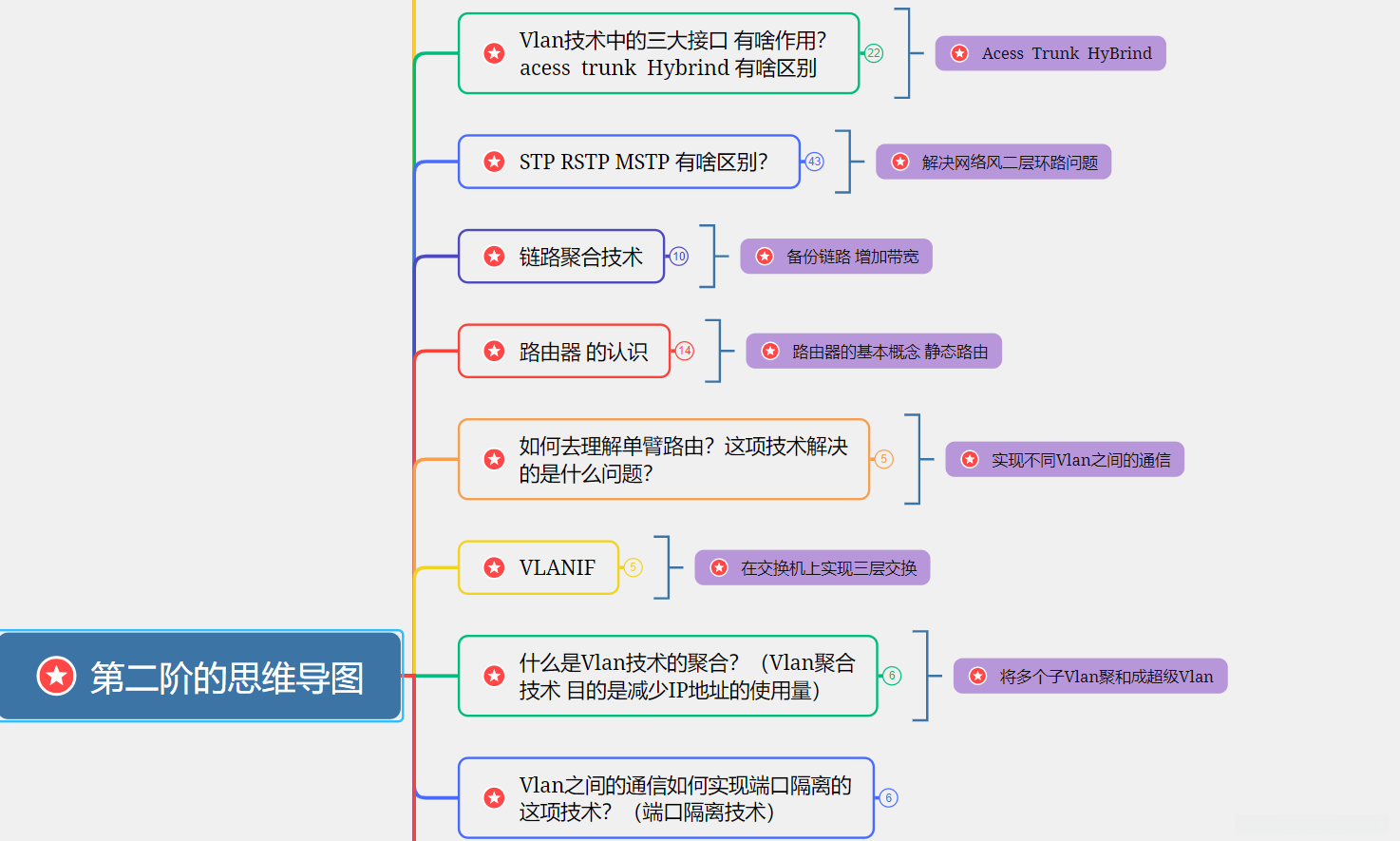

Vlan技术实操(第四课)

 1）创建vlan




 [SW1]vlan 2 [2-4094] 创建vlan



 [SW1]vlan batch 10 20 30 创建多个不连续的vlan



 [SW1]display vlan 查看vlan信息



 [SW1]vlan batch 50 to 60创建多个连续的vlan



 [SW1]vlan2



 [SW1-vlan2]description caiwu添加描述信息（可选）



 2）删除vlan



 [SW1]undo vlan 2 删除1个vlan



 [SW1]undo vlan batch 10 20 30 删除多个不连续vlan



 [SW1]undo vlan batch 50 to 60 删除多个连续vlan



 3）添加vlan描述信息



 [SW1]vlan 2



 [SW1-vlan2]description caiwu（添加vlan描述信息caiwu，此配置可选）



 [SW1-vlan2]display this 查看当前有效配置

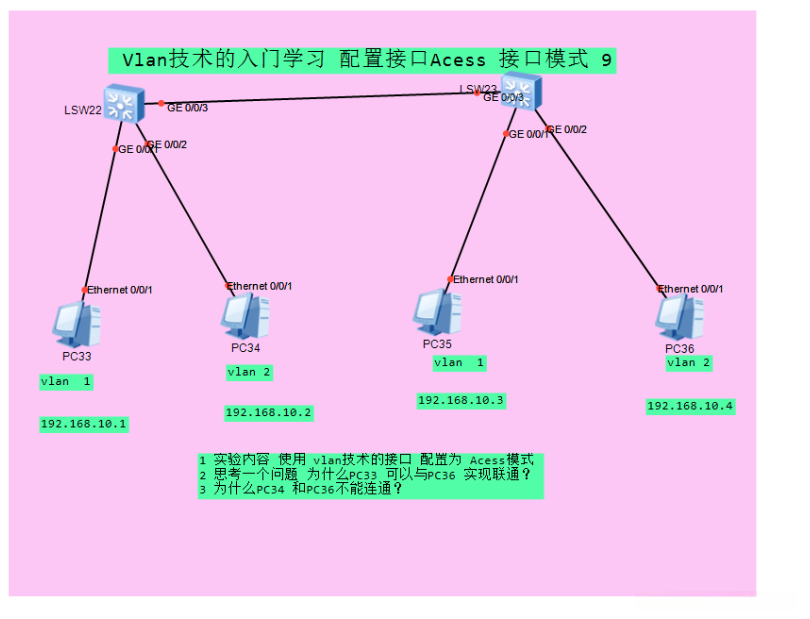

 4)端口加入vlan的操作命令



 [SW1]interface GigabitEthernet0/0/1  //进入交换机的0/0/1端口



 [SW1-GigabitEthernet0/0/1]port link-type access  //0/0/1的接口模式默认为 access



 [SW1-GigabitEthernet0/0/1]port default vlan 2   //将接口0/0/1的接口增加到 vlan2中去



 5 [lsw1]display  vlan)  //查看vlan的命令

  可以像Access 接口一样，发送出去的数据都不携带标签


   [vlanzudeguanling]port-group 3     //创建vlan组为编号3

  [vlanzudeguanling-port-group-3]group-member  g0/0/3 to g0/0/14   //进入3接口将交换机的3号口到14号口增加组的编号为3这里

  [vlanzudeguanling-port-group-3]port link-type  access //3号口到14号口增加接口模式默认为 access

  [vlanzudeguanling-port-group-3]port default  vlan 20   //将3号接口到14号接口放入到vlan20中去

  [vlanzudeguanling]undo vlan  20  //删除vlan复原接口

  [vlanzudeguanling] display  vlan)  //查看vlan的命令

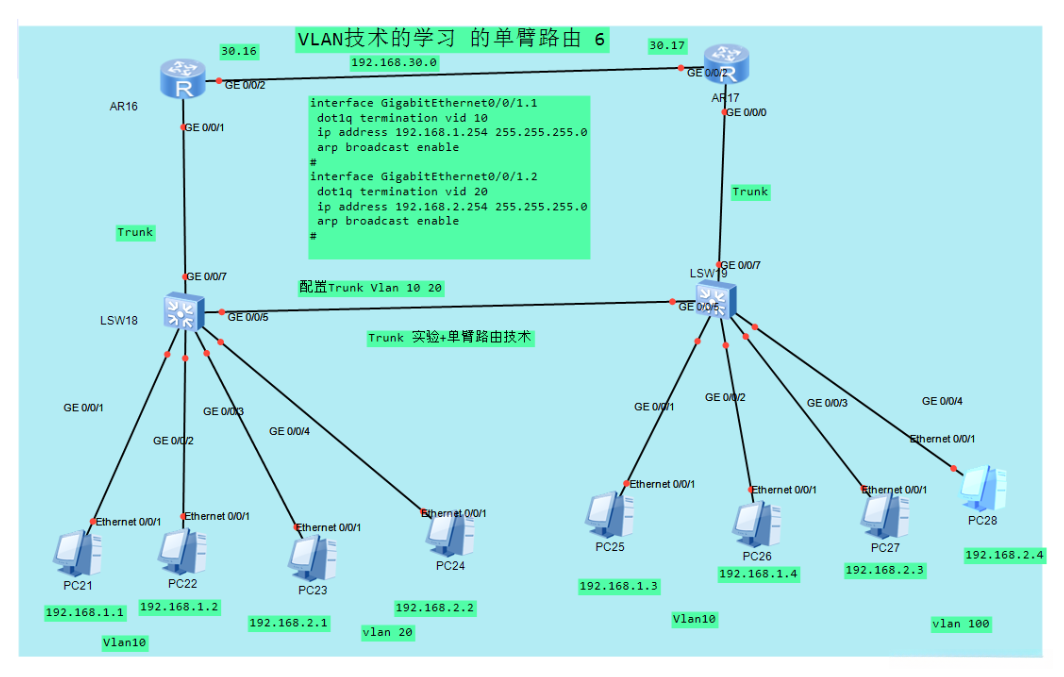

 可以像Trunk 接口一样，发送出去的数据都携带标签


 [lsw2trunk]interface  GigabitEthernet  0/0/24

 [lsw2trunk-GigabitEthernet0/0/24]port link-type  trunk   // 增加接口模式默认为 trunk

 [lsw2trunk-GigabitEthernet0/0/24]port trunk allow-pass  vlan  1 5 10 15  接口允许vlan1/5/10 /15通过

 [lsw1trunk]display  port vlan   //查看命令

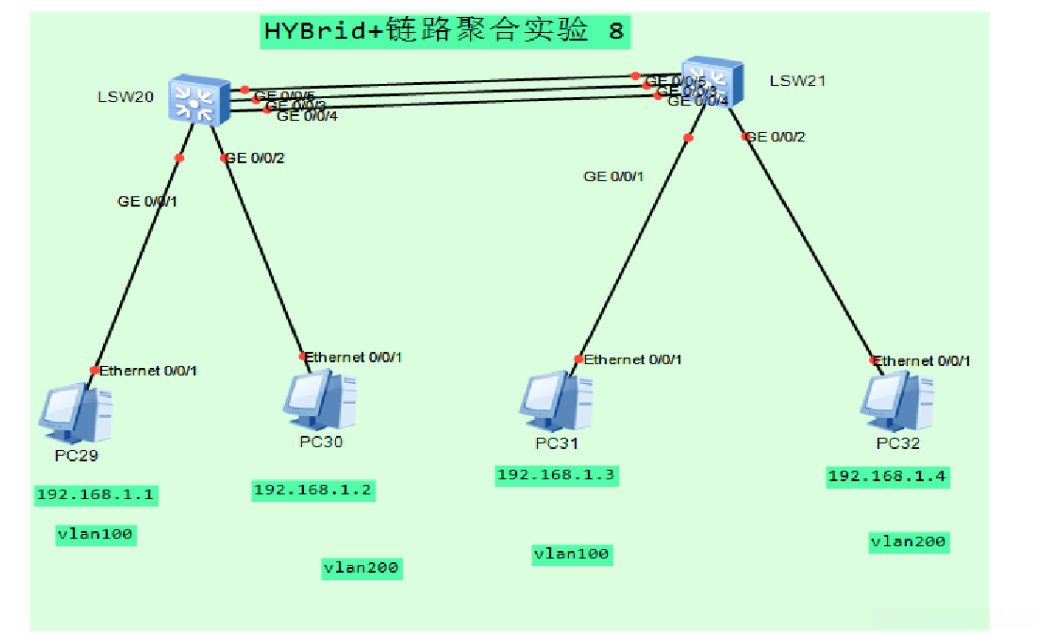

 26 hybrid 接口的命令




 [Huawei]vlan batch  10

 [Huawei]interface  GigabitEthernet  0/0/1

 [Huawei-GigabitEthernet0/0/1]port link-type  hybrid  //  增加接口模式默认为   hybrid

 [Huawei-GigabitEthernet0/0/1]port hybrid  pvid  vlan  10

 [Huawei-GigabitEthernet0/0/1]port hybrid  untagged  vlan 10 //接口发送数据帧时，允许vlan10的数据帧通过，并且剥离数据帧中的vlan10标签

 [SW2-GigabitEthernet0/0/1]port hybrid tagged vlan 5 10   //接口发送数据帧时，允许vlan5 和10携带标签通过

 [Huawei]interface  GigabitEthernet  0/0/1

 [Huawei-GigabitEthernet0/0/1]port link-type  hybrid

 [Huawei-GigabitEthernet0/0/1]port hybrid  pvid  vlan 10

 [Huawei-GigabitEthernet0/0/1]port hybrid  tagged  vlan  10

 [Huawei-GigabitEthernet0/0/1]int g0/0/2

 [Huawei-GigabitEthernet0/0/2]port link-type  hybrid

 [Huawei-GigabitEthernet0/0/2]port hybrid  tagged  vlan 10

 [SW1]display  stp    //显示交换机的stp详细信息


 [SW1]stp mode stp   //工作模式改为STP （华为交换机默认开机运行的是MSTP）

 [SW1]stp priority 4096   //设置交换机的STP优先级为4096

  1 [Huawei]vlan  10   创建vlan


  2 [Huawei-vlan10]aggregate-vlan    配置valan 为聚合vlan

  3 [Huawei-vlan10]access-vlan  2 3  在聚合vlan10中增加vlan2 3

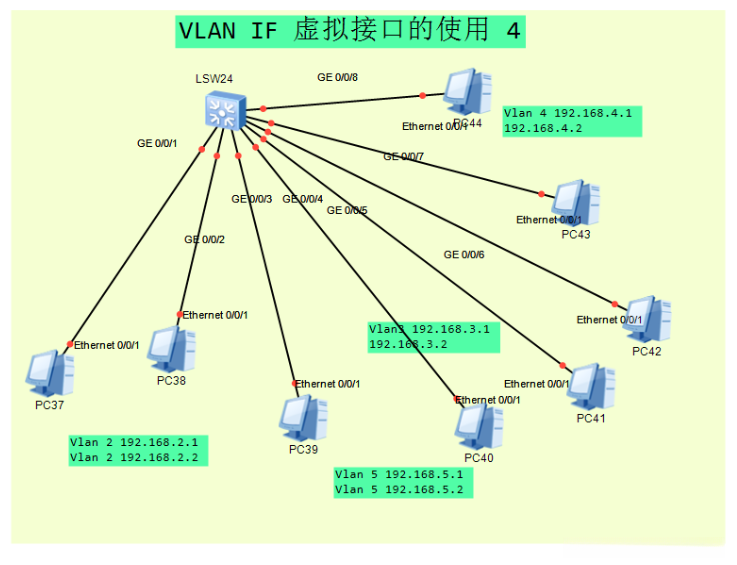

  4[Huawei]interface Vlanif  10   //进入到Vlanif10的接口

  5 [Huawei-Vlanif10]ip address  192.168.10.254 24  //配置ip地址

  6 [Huawei-Vlanif10]arp-proxy inter-sub-vlan-proxy enable //开启vlan10下的代理功能

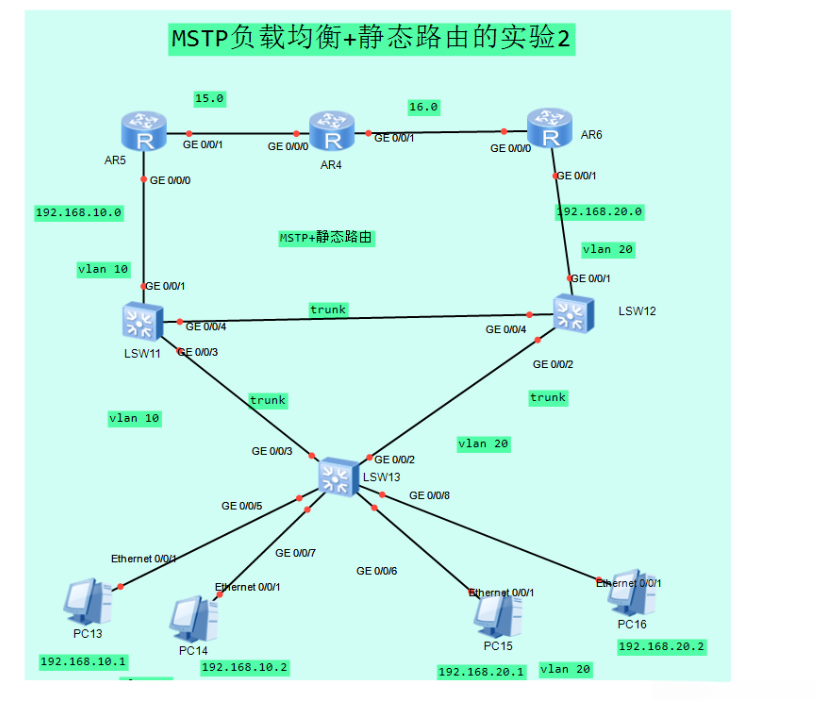

 [S3]stp mode mstp** 启用MSTP协议**


 [S3]stp region-configuration **创建区域**

 [S3-mst-region]region-name ntd 定义区域名为ntd

 [S3-mst-region]instance 1 vlan 10  //指定vlan与实例的对应关系

 [S3-mst-region]instance 2 vlan 20  **//指定vlan与实例的对应关系**

 [S3-mst-region]active region-configuration 激活区域配置

 [S1]stp instance 1 priority 4096//配置S1为vlan10的主根

 [S1]stp instance 2 priority 8192 //vlan20的次根网桥并查看配置

 [Huawei-GigabitEthernet0/0/1]display  this  /查看当前的接口的信息


 <Huawei>display ip interface brief//查看接口IP地址简短信息

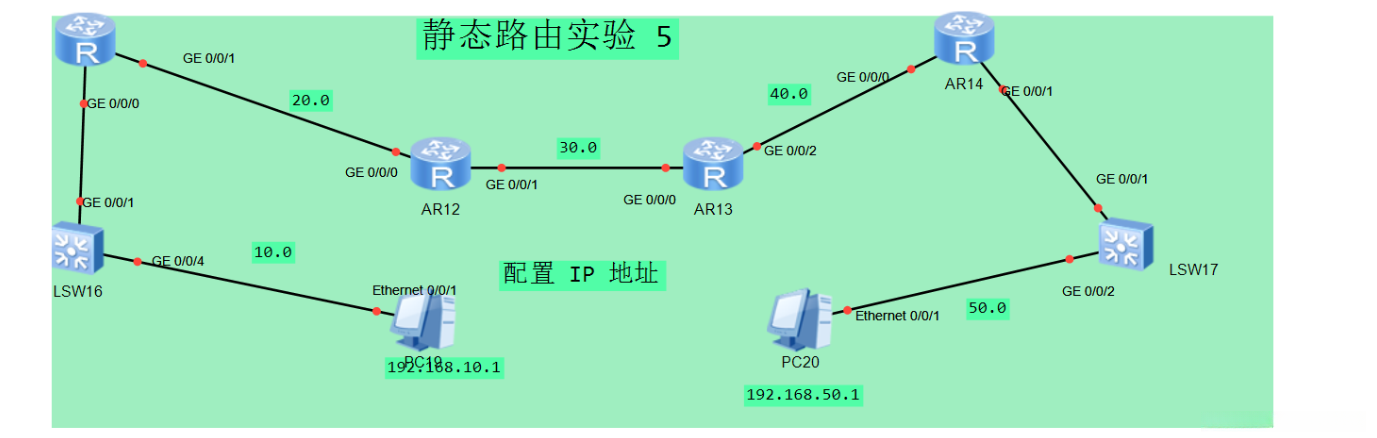

 <Huawei>display ip routing-table  //查看路有表的内容信息

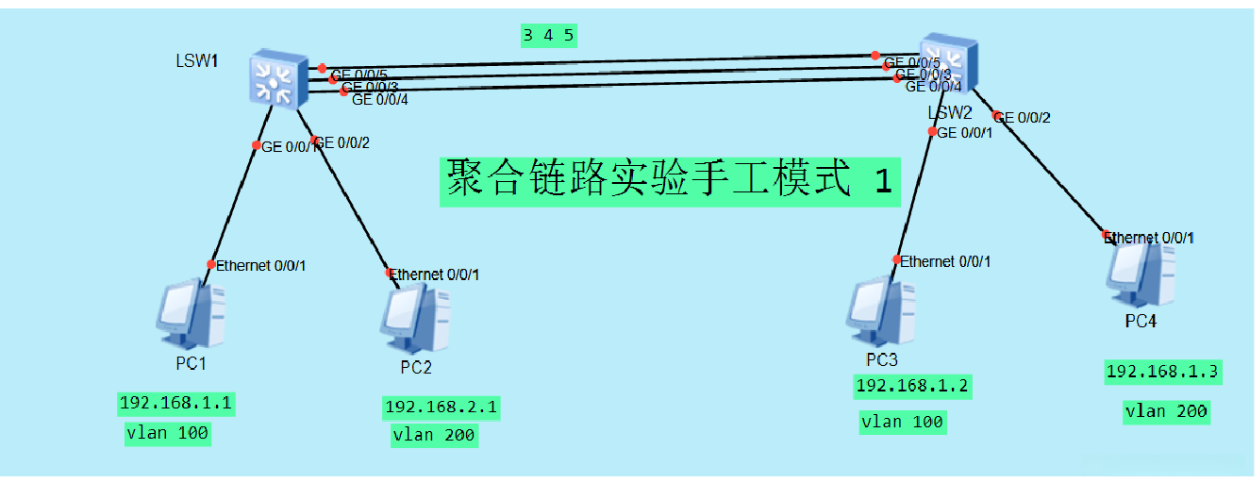

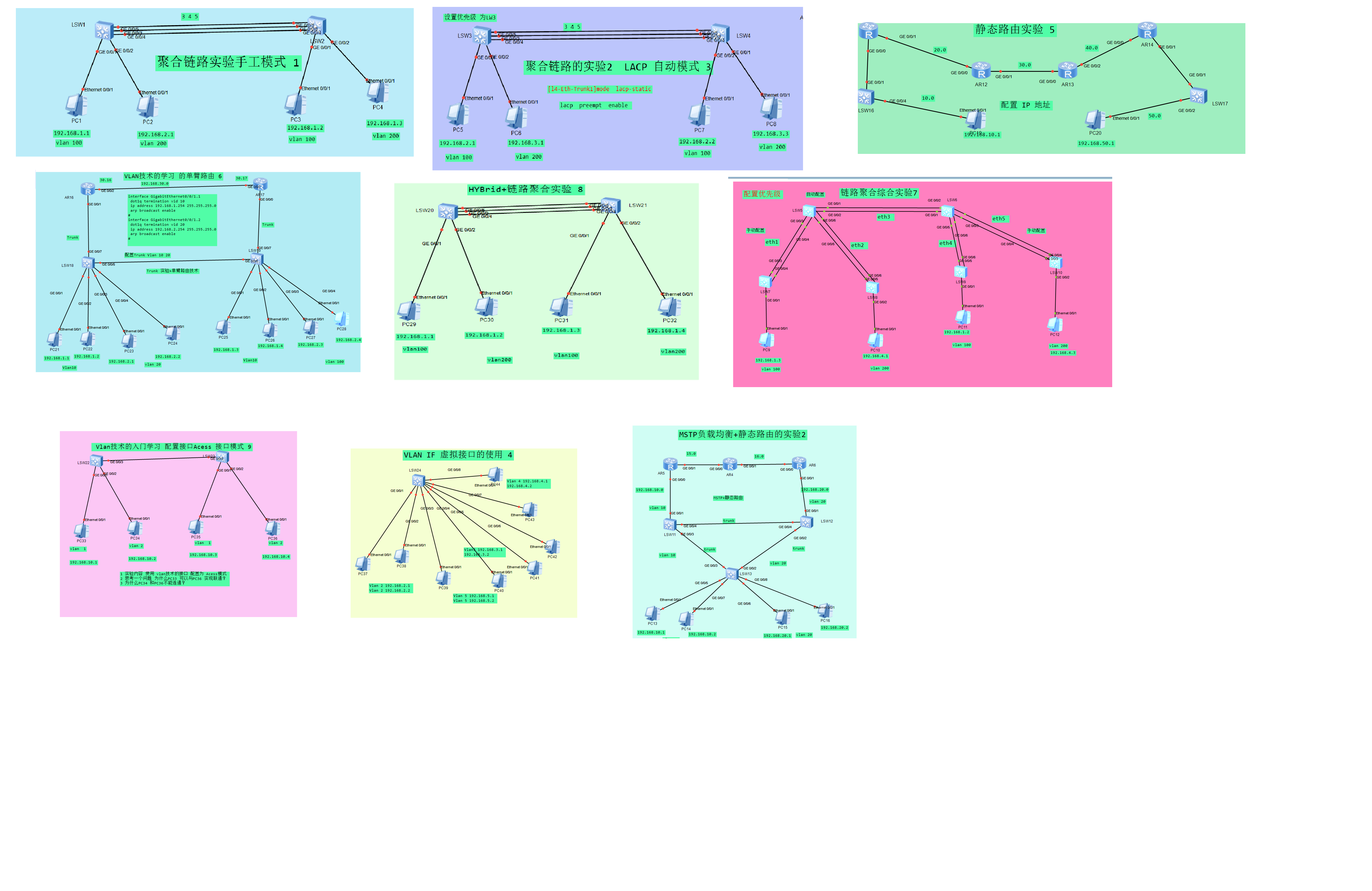

 [SW1]interface eth-trunk 1   //创建并进入 eth-trunk 1


 [SW1-Eth-Trunk1]mode manual load-balance   //配置手工模式

 [SW1-Eth-Trunk1]trunkport g0/0/1   //加入成员端口

 [SW1-Eth-Trunk1]trunkport g0/0/2   //加入成员端口

 [SW1-Eth-Trunk1]port link-type trunk      //配置 eth-trunk 类型为 trunk

 [SW1-Eth-Trunk1]port trunk allow-pass vlan 10 20   //允许 vlan10和vlan20

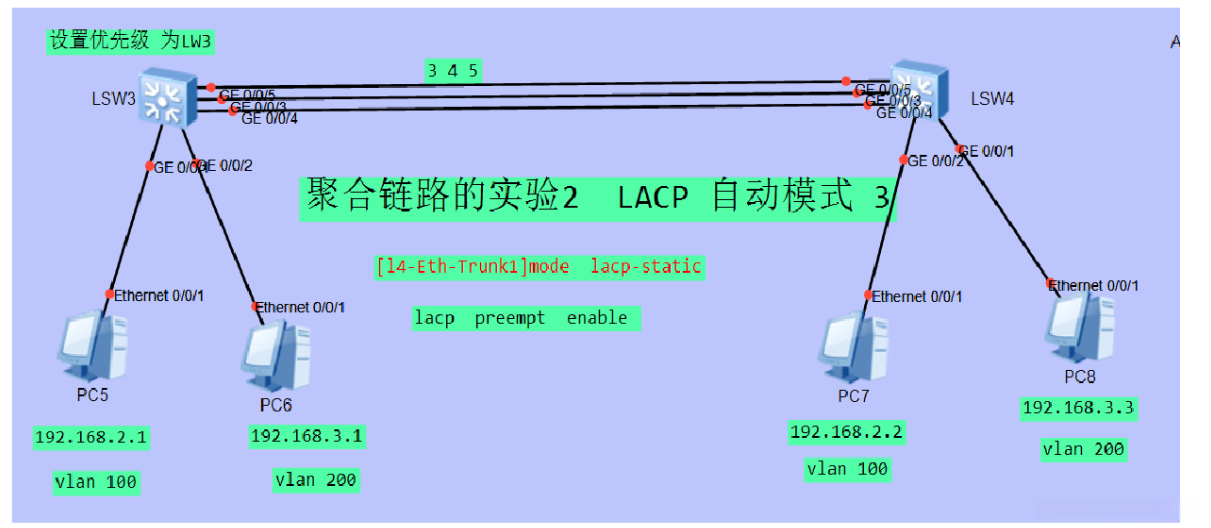

 [SW1]lacp priority 100    //配置lacp的系统优先级（越小越优先）


 [SW1]interface eth-trunk 1   //创建链路聚合组1

 [SW1-Eth-Trunk1]mode lacp-static   //链路聚合的工作模式是lacp

 [SW1-Eth-Trunk1]trunkport  g 0/0/1  to  0/0/3   //在链路聚合组中添加成员接口

 [SW1-Eth-Trunk1]port link-type trunk     //设置trunk模式

 [SW1-Eth-Trunk1]port trunk allow-pass vlan 10 20    //允许vlan10 20 流量通过

 [SW1-Eth-Trunk1]max active-linknumber 2   //设置活动端口的上限阈值为2

 [SW1-Eth-Trunk1]lacp preempt enable   //开启抢占功能
