Diffusion-Convolutional Neural Networks

Diffusion-Convolutional Neural Networks

• • 模型详述
  • Node Classification
  • Graph Classification
  • Edge Classification and Edge Features

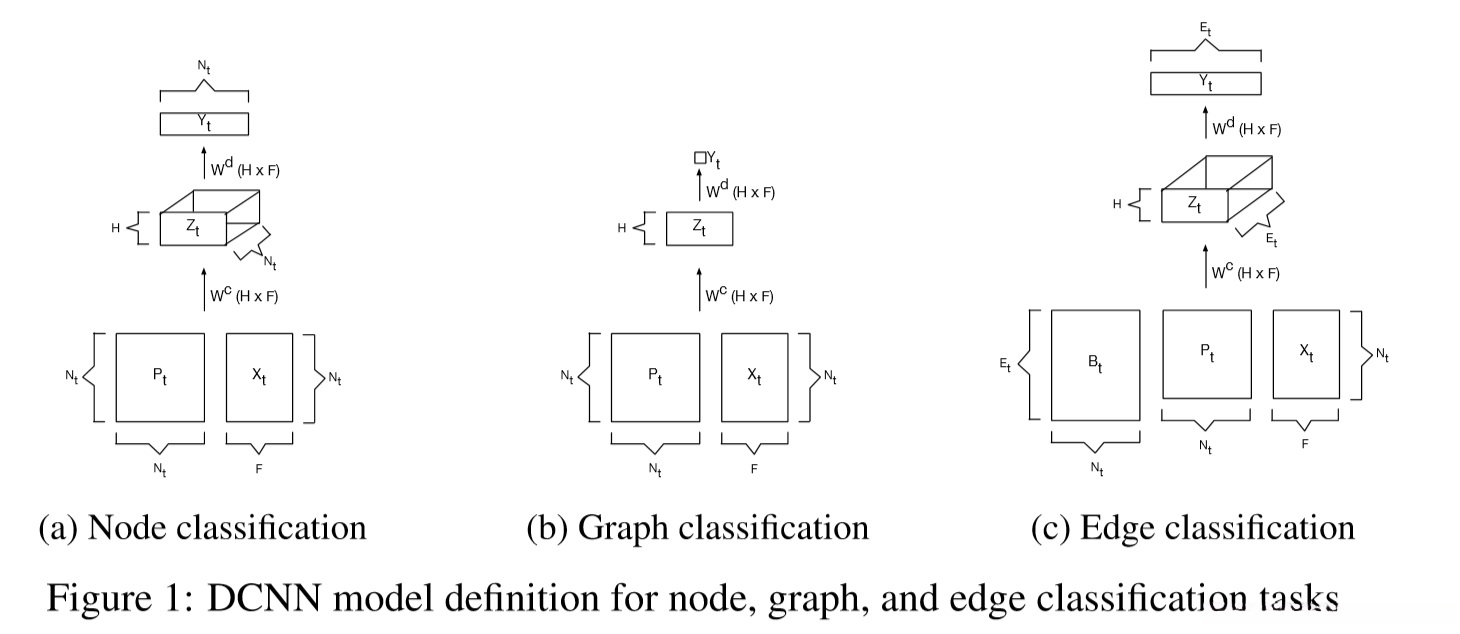

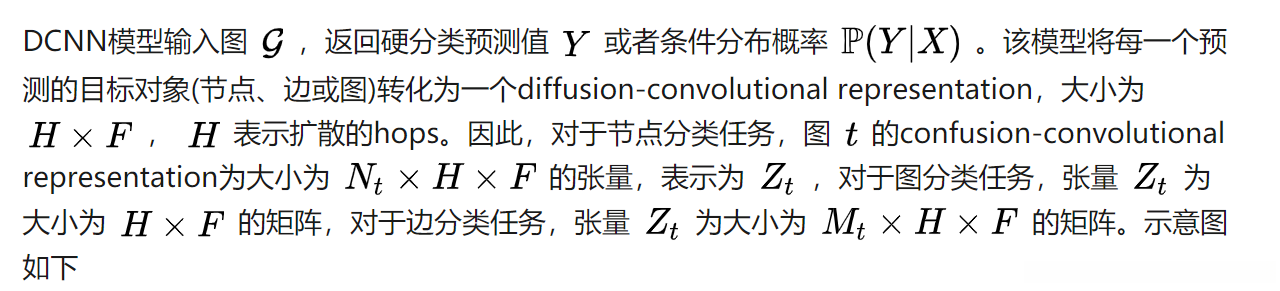

模型详述

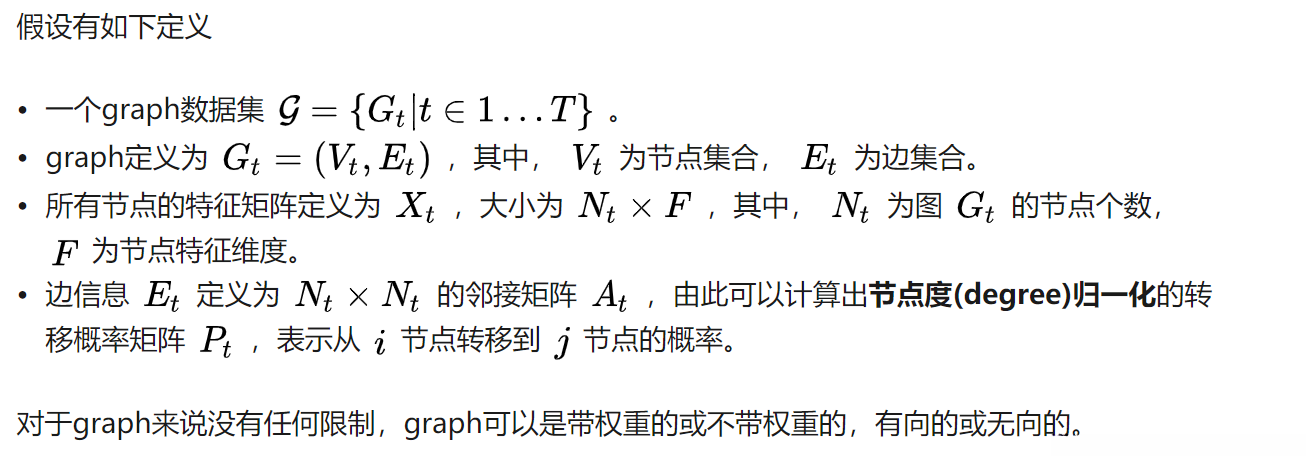

• A_t表示图的邻接矩阵，P_t表示度归一化转移矩阵，(P_t)_{ij}​表示由节点i转移到j的概率，可以由A_t计算得到，可以认为是权重矩阵。
• A_t矩阵有一个性质 ：A_t矩阵的幂级数 A^n_t​中的一个元素(A^n_t)_{ij}​，表示节点i到节点j长度为n的游走(英文为walk)的数量，当不存在这样的游走时，该值为0，之后将该矩阵归一化后，就可以表示长度为n时，节点i转移到j的概率。这种性质对应与公式：

P^*_{tijk}=P^j_{tik}\tag1

其中，P^*_t\in R^{N_t\times H\times N_t}​表示由P_t​组成的幂级数 ；i表示节点i ；j表示跳(hop)为j，也就是游走的长度为j；k表示节点的第k个特征。从公式（1）可以看出来，P^*_t​的元素(P^*_t)_{ijk}​表示：游走长度为j时，节点i转移到节点k的概率。

• 所谓的hop，按照字面意思是“跳”，对于某一节点 n ，其H-hop的节点就是，从 n节点开始，跳跃H次所到达的节点，比如对于 n 节点的1-hop的节点，就是 n 节点的邻居节点。这里对于节点representation并不是采用一个向量来表示，而是采用一个矩阵进行表示，矩阵的第 i行就表示i-hop的邻接信息。



Node Classification

假设P^*_t​为P_t​的power\ serirs,既{P_t​,P^1_t​,P^2_t​,…},其中，P^*_t\in R^{N_t\times H\times N_t},表示由P_t​组成的幂级数

扩散卷积表示为 ：
Z_{tijm}=f(W_{jm}^c\cdot \sum_{l=1}^{N_t}{P^*_{tijl}X_{tlm}})\tag2

其中，m表示所有节点的第m个特征，W_{jm}​表示权重，Z_{tijm}表示：以节点i为中心，在第m个特征上，游走长度为j的节点信息的聚合值；\sum_{l=1}^{N_t}{P^*_{tijl}X_{tlm}}​部分的意义是以概率方式对节点i的j跳节点的一个信息聚合,f为非线性激活函数。式（2）的张量表示形式为:

Z_t=f(W^c\bigodot P^*_tX_t)\tag{3}

其中，\bigodot表示逐元素相乘，W^c \in R^{H\times F}，为训练权重；P^*_tX_t\in R^{N_t\times H\times F}表示每个节点的各个跳[0,H-1]的聚合信息；在计算W^c\bigodot P^*_tX_t，存在广播机制 ，会将W^c复制N_t​遍，然后逐元素相乘；Z_t \in R^{N_t\times H\times F}。

在得到节点的扩散卷积表示Z_t之后，可以直接将Z_t​送入全连接层;
P(Y|X)=softmax(f(W^dZ))\tag4

其中，在送入全连接层之前需要将Z_t​展平，变成二维矩阵Z\in R^{N_t\times (HF)}，W^d\in R^{(HF)\times C}，C表示分类种数。

Graph Classification

图的扩散卷积表示：

Z_t=f(W^c\bigodot \frac{(1_{N_t})^TP^*_tX_t}{N_t})\tag{5}

其中P^*_tt​的意义不变，1_{N_t}\in R^{N_t\times 1}表示将各个节点信息\in R^{H\times F}聚合的权重，是全为1的​的向量；除以N_t​得到平均值。W^c训练得到的加权权值。

图分类与节点分类的原理一致：
在得到图的扩散卷积表示Z_t​之后，可以直接将Z_t送入全连接层;
P(Y|X)=softmax(f(W^dZ))\tag6

其中，在送入全连接层之前需要将Z_t​展平，变成一维向量Z\in R^{(HF\times 1)}，W^d\in R^{(HF)\times C}，C表示分类种数。

Edge Classification and Edge Features

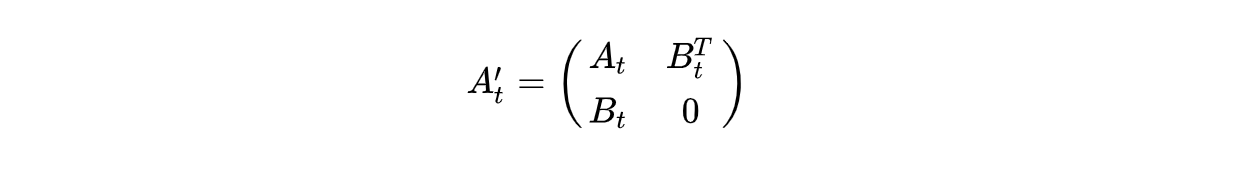

通过将每一条边转化为一个节点来进行训练和预测，这个节点与原来的边对应的首尾节点相连，转化后的图的邻接矩阵​ A'_t可以直接从原来的邻接矩阵​增加一个incidence\ matrix得到:

之后，使用 A'_t​来计算 P'_t​，并用来替换 P_t ​来进行分类。

对于模型训练，使用梯度下降法，并采用​early-stop​方式得到最终模型。

Diffusion-Convolutional Neural Networks
github源码：https://github.com/jcatw/dcnn
