如前所述，在变转速机械系统中（如滚动轴承或齿轮箱）运行时，在设备出现损伤时会产生与转速同步变化的冲击脉冲周期特性。对测量所得振动信号进行包络分析处理后得到的结果同样面临"频率模糊"和"频率混淆"的问题，在此情况下有必要进行阶比包络分析以准确提取故障特征参数
生成一个包含基频及其谐波（二倍频和五倍频）以及固定频率为1

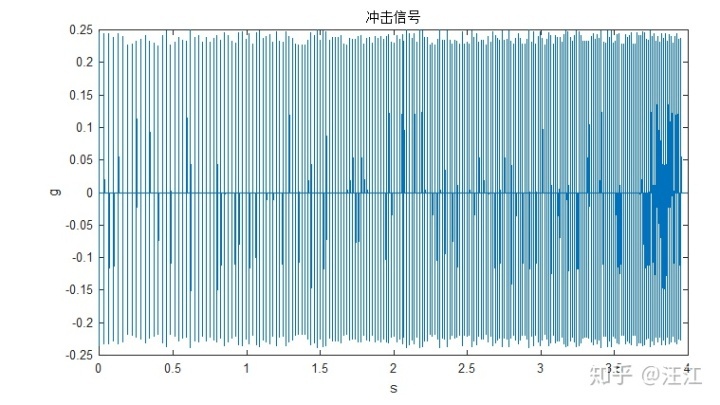

模拟的高频冲击信号
冲击信号放大
模拟含部件故障冲击特征的振动信号

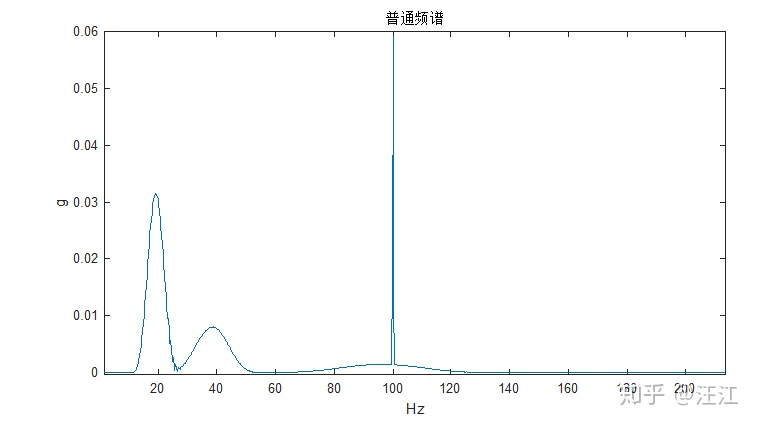

振动信号直接FFT结果
通过采用频谱分析方法会导致频谱泄露现象的出现，并使所得到的谱线变得模糊难以辨别转动频谱及其他频率成分的存在

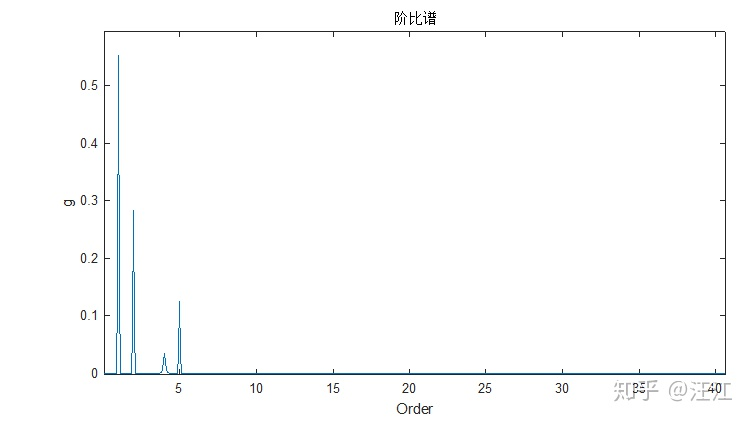

阶比跟踪采样后的阶比谱
阶比分析得出的阶比谱能够清楚地呈现各个主要频率成分。这些包括工频以及其2倍频和5倍频等特征。然而由于部件损伤所导致的冲击性故障特征却未能被这些明显的频率表现所覆盖因而未被观察到
对原始振动信号直接进行包络分析提取的包络波形
对原始振动波形信号直接进行包络分析得到的包络谱
普通包络分析同样无法判断故障频率。

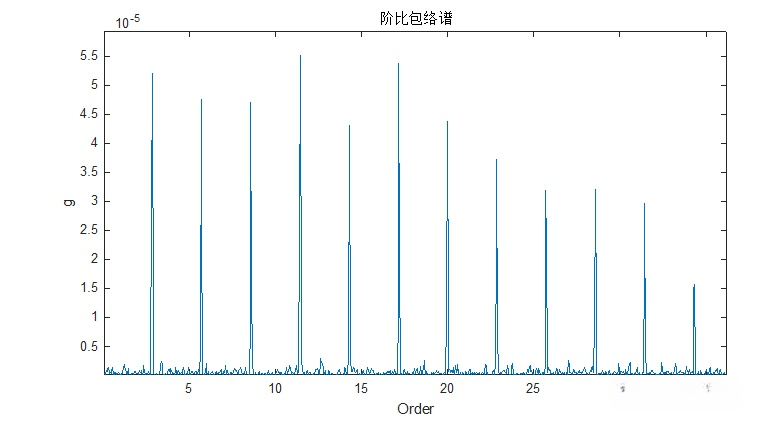

采样阶比包络分析得到的包络谱（冲击周期对应的频率基频的2.857倍）
阶比包络分析结果完美、直观的显示出部件缺陷特征频率（2.857倍频）。
