电力电子学习笔记

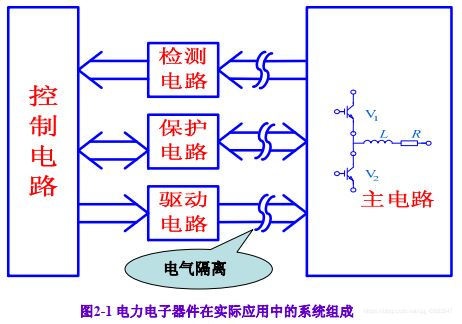

电力电子器件概述
电力电子器件的功率损耗
功率损耗
通态损耗
断态损耗
开关损耗
开通损耗
关断损耗
在电力电子器件中, 通态损耗是导致其功率损耗的主要原因. 当器件的开关频率显著提升时, 开关损耗会相应上升, 并可能占比较大.
##电力电子器件的分类
按照能够被控制电路信号所控制的程度
半控型器件主要包含晶闸管及其大部分派生器件。这些器件的开关动作主要取决于它们在主电路中所承受的电压和电流情况。
全控型器件
现多采用IGBT和Power MOSFET作为主要组件。
基于控制信号既可实现导通操作也可完成关闸操作。
不可控器件
电力二极管
不能用控制信号来控制其通断。
按照驱动信号的性质
电流驱动型
采用在控制端输入电流以实现电路状态转换的方法进行操作。
基于电压驱动的控制方式
只需在控制端与公共端之间施加适当的电压信号即可完成导通或关断的控制。
按照驱动信号的波形 （电力二极管除外）
脉冲触型
通过向控制端输入一组电压信号和电流信号来实现器件处于导通或截止状态。
电平控制型电路需要持续施加特定的电压或电流信号到端子之间以实现器件处于开通状态或关断状态。这种电路通常采用何种工作模式？
按照载流子参与导电的情况
单极型器件
由一种载流子参与导电。
双极型器件
由电子和空穴两种载流子参与导电。
复合型器件
由单级型器件和双极型器件集成混合而成，也称混合型器件。
