实验10——卫星网络系统仿真

本文通过NS2对卫星系统进行模拟仿真，对比分析了Iridium和Teledesic卫星系统的通信性能。实验中设置了5条数据流，起点为北京，终点分别为上海、香港、悉尼、纽约和里约热内卢。通过分析trace文件，使用awk脚本提取通信距离和延迟数据，并通过gnuplot进行可视化展示。实验结果表明，Iridium系统的时延大致保持在0.01-0.04之间，而Teledesic系统的时延较小，但不够稳定。总结发现，尽管Teledesic的时延更小，但Iridium在稳定性上表现更好。

本文是通过ns2对卫星系统进行模拟仿真

文章目录

前言

一、实验原理介绍

二、实验过程

• 1、Iridium仿真

  • 2、Teledesic仿真

  • • • 1.实验详细步骤

  • 2.实验结果分析

  • 3. 实验结论

  • 总结

前言

本文结合课堂所学的卫星网络相关知识，其中涉及如Iridium和Teledesic等具体实例。基于实验平台实验1搭建了ns平台，对其进行仿真模拟，并对生成的数据进行分析。

提示：以下是本篇文章正文内容，下面案例可供参考

一、实验原理介绍

在实验中，设置了5条数据流进行对比，起始点设在北京市，终点依次为上海、香港、悉尼、纽约和里约热内卢。为了便于分析和展示实验效果，本研究采用了CBR作为数据来源，并通过UDP协议完成了数据传输。通过分析trace文件，研究时延变化与通信距离之间的关系。同时，实际数据传输路径中，卫星节点数量的差异会导致端到端时延的差异。

二、实验过程

1、Iridium仿真

1.实验详细步骤

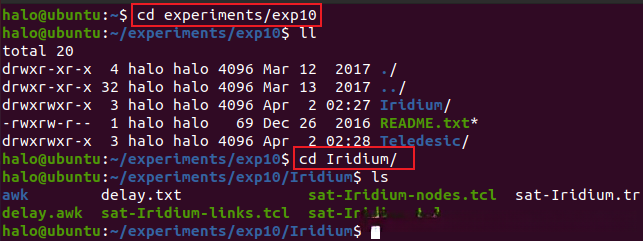

• 1.进入到实验10文件夹的Iridium文件中

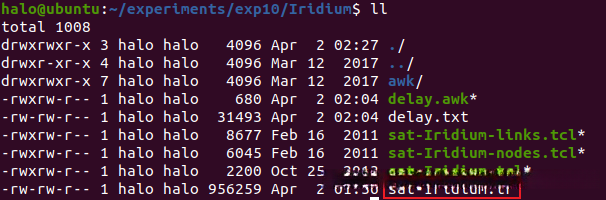

• 2.输入命令ns sat-Iridium.tcl，会得到trace文件 ，如下图框选出的：

*3. 创建一个awk脚本，具体内容请参考下文，并命名为delay.awk，将其放置于Iridium文件夹中，确保awk脚本与trace文件处于同一个目录下。

    //delay.awk
    BEGIN {
    	highest_packet_id=0;
    }
    {
    	action=$1;
    	time=$2;
    	from=$3;
    	to=$4;
    	type=$5;
    	size=$6;
    	flow_id=$8;
    	src=$9;
    	dst=$10;
    	seq_no=$11;
    	packet_id=$12;

    if (packet_id > highest_packet_id)
    	highest_packet_id =packet_id;

    if (start_time[packet_id]==0)
    	start_time[packet_id] =time;

    if (flow_id ==0&&action !="d")
    {
     	if(action=="r"&&to=="67") {
    		end_time[packet_id]=time;
    	} else{
    		end_time[packet_id]=-1;
    	}
    }
    }

    END {
    	for (packet_id=0;packet_id <= highest_packet_id;packet_id++) {
    			start=start_time[packet_id];
    			end=end_time[packet_id];
    			delay=end-start;
    	if (start < end) printf( "%f %f\n",start,delay)
    	}
     }

请运行awk -f delay.awk sat-Iridium.tr > delay.txt以执行分析任务。以下是对该命令的详细说明：

    awk -f
    delay.awk //步骤3编写的awk脚本
    sat-Iridium.tr //步骤2得到的trace文件
    >   //表示重定向输出
    delay.txt //输出文件为delay.txt

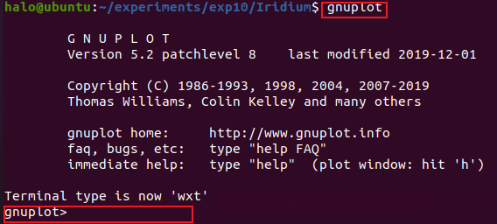

• 5. 调用gunplot包，对步骤4中生成的delay.txt文件进行展示分析。运行gnuplot程序，生成相应的图表结果：(若未安装，按照提示进行安装)

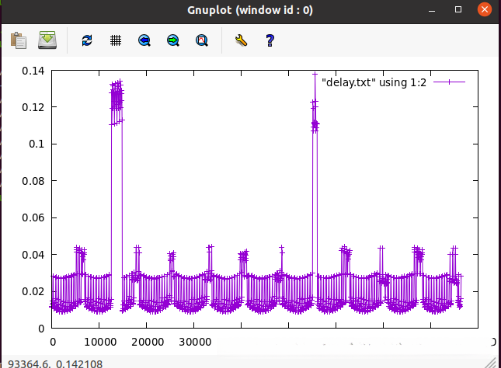

在上图gnuplot>后输入命令plot “delay.txt” using 1:2 w lp即可得到下图结果：

2.实验结果分析

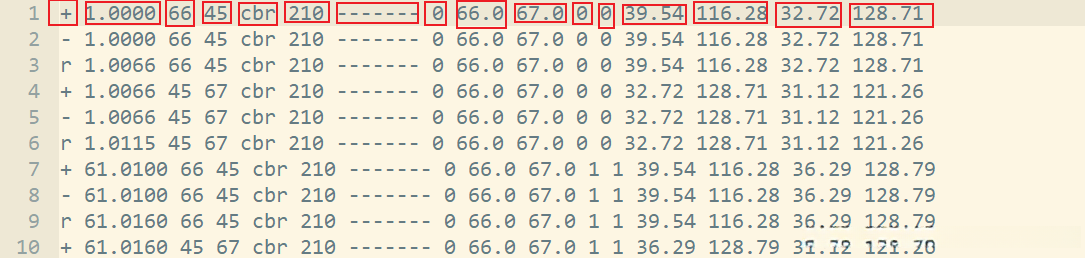

在分析sat-Iridium.tr文件时，我们可以首先查看其详细结构。文件共有16列，每一列都对应着特定的事件信息。具体来说，第1列用于标识事件类型，包括接收事件'r'、丢弃事件'd'、错误事件'e'、入队事件'+', 以及出队事件'-'. 第2列记录了事件发生的时间戳，第3列和第4列分别表示事件的源节点和目标节点。第5列用于标识数据包类型，第6列则记录数据包的具体大小。第7列包含事件的标志位信息，第8列则标识了数据包的唯一标识符。第9列和第10列分别记录了源节点和目标节点的端口信息，第11列是事件的序列号，第12列则标识了数据包的唯一标识符。第13列和第14列分别表示源节点的纬度和经度坐标，第15列和第16列则记录了目标节点的纬度和经度坐标。

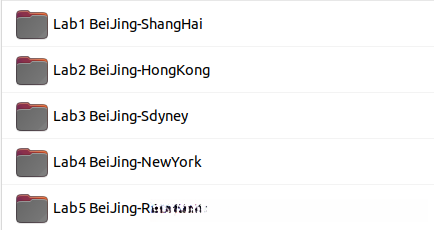

首先，对5个场景进行了分别分析，包括从北京到上海、香港、悉尼、纽约以及里约热内卢。

系统对各个场景进行了全面分析，重点关注了延迟、抖动、丢包率和吞吐量四个关键指标。其中，延迟分析是核心内容。

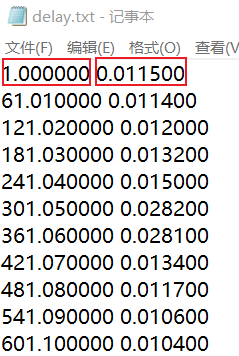

3)最后看看delay.txt文件：
一行有2列，分别表示：通信距离和延迟大小

3. 实验结论

综合分析，参考折线图数据，得出：该系统的时延通常维持在0.01至0.04秒，但在某些特定距离上，时延会显著增加至0.13秒。基于以上分析，可以推断：在Iridium系统中，通信距离在一定范围内对时延的影响具有相似性，但在特定固定距离时，这一影响会显著增强。

2、Teledesic仿真

1.实验详细步骤

• 1.进入到实验10文件夹的Teledesic文件中

• 2.输入命令ns sat-teledesic.tcl，会得到trace文件 ，如下图框选出的：

*3. 生成一个awk脚本，具体实现内容请参考下文，并命名为delay.awk，放置于Iridium文件夹内（确保该脚本与trace文件位于同一目录空间）。

    //delay.awk
    BEGIN {
    	highest_packet_id=0;
    }
    {
    	action=$1;
    	time=$2;
    	from=$3;
    	to=$4;
    	type=$5;
    	size=$6;
    	flow_id=$8;
    	src=$9;
    	dst=$10;
    	seq_no=$11;
    	packet_id=$12;

    if (packet_id > highest_packet_id)
    	highest_packet_id =packet_id;

    if (start_time[packet_id]==0)
    	start_time[packet_id] =time;

    if (flow_id ==0&&action !="d")
    {
     	if(action=="r"&&to=="67") {
    		end_time[packet_id]=time;
    	} else{
    		end_time[packet_id]=-1;
    	}
    }
    }

    END {
    	for (packet_id=0;packet_id <= highest_packet_id;packet_id++) {
    			start=start_time[packet_id];
    			end=end_time[packet_id];
    			delay=end-start;
    	if (start < end) printf( "%f %f\n",start,delay)
    	}
     }

• 4.输入awk -f delay.awk sat-Iridium.tr > delay.txt进行分析,下面为命令的详细解释：

    awk -f
    delay.awk //步骤3编写的awk脚本
    sat-Iridium.tr //步骤2得到的trace文件
    >   //表示重定向输出
    delay.txt //输出文件为delay.txt

得到如图结果：

*5.通过gunplot软件包进行数据可视化，将步骤4中生成的delay.txt数据进行直观呈现，运行gnuplot软件后，能够显示如图所示的结果：

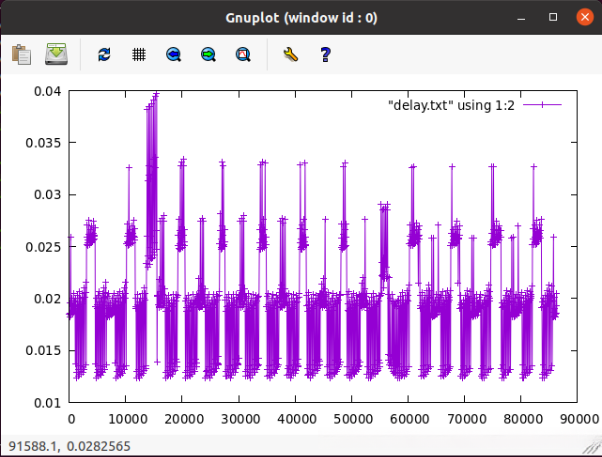

在上图gnuplot>后输入命令plot “delay.txt” using 1:2 w lp即可得到下图结果：

2.实验结果分析

首先，我们对sat-teledesic.tr文件进行分析：该文件包含事件日志数据，具体字段如下所示。每列数据具有明确的含义，有助于理解事件的详细信息。第1列记录事件类型，具体包括接收事件（r: Receive）、丢弃事件（d: Drop）、错误事件（e: Error）、入队事件（+: Enqueue）和出队事件（:- Dequeue）。第2列显示事件发生的时间戳，第3列记录事件源节点信息，第4列显示事件目标节点数据。第5列标识事件类型，第6列表示数据包大小，第7列作为标志位字段使用。第8列记录流标识符，第9列包含源节点及端口信息。第10列显示目标节点及端口配置，第11列记录事件序列号，第12列标识数据包唯一标识符。第13列和第14列分别表示源节点的纬度和经度坐标，第15列和第16列记录目标节点的纬度和经度位置。

首先，依次分析了5个场景，包括从北京到上海、香港、悉尼、纽约以及里约热内卢等城市。

系统对各个场景进行了全面分析，重点关注了延迟、抖动、丢包率和吞吐量四个关键指标。其中，延迟分析是核心内容。

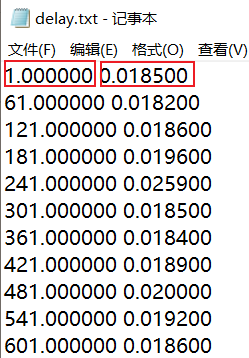

3)最后看看delay.txt文件：
一行有2列，分别表示：通信距离和延迟大小

3. 实验结论

基于上述分析，并观察到最后的折线图数据，结果显示：在Teledesic卫星通信系统中，时延主要集中在0.0125至0.0325之间，个别时间段达到0.04。经过对比分析发现，Teledesic系统的时延较短，但在稳定性方面仍有提升空间。

总结

通过对Iridium卫星系统通信与Teledesic卫星系统通信的模拟实验，并对比实验结果，可以看出，在端到端一致的条件下，Teledesic卫星系统的通信时延明显优于Iridium卫星系统，但Iridium卫星系统的通信稳定性优于Teledesic卫星系统。在实验过程中，可能会遇到各种问题，这时我们一定要保持冷静，不要急躁，深入分析问题所在，不要一遇到问题就全部删除、全部格式化，重头再来，这样会浪费大量时间。
