铅卤化物钙钛矿ABX3晶体薄膜量子点

铅卤化物钙钛矿量子点

卤化钙钛矿已被广泛研究作太阳能电池应用的关键活性材料。基于钙钛矿型太阳能电池最近突破性地实现了25.5%以上的效率，并使其与现有的成熟光伏技术相媲美。

钙钛矿因其直接带隙（E g = 1.5–1.6 eV）表现出优异性能，在拥有较长载流子扩散长度的同时也展现出较高的载流子迁移率而被视为高效太阳能电池材料。其胶体纳米晶体形式（即量子点）不仅在相平衡性和能隙可调性方面具有明显优势，在稳定性方面也表现突出。钙钛矿常被认为是一种“抗缺陷”的材料这一特性意味着其固有的缺陷不会干扰电子与空穴之间的转移过程。相比之下，在传统的II–VI、III–V及IV–VI半导体量子点中并未观察到这种显著的优势因此使得钙钛矿量子点在低陷阱密度这一独特性质上独具特色。较低陷阱密度降低了配位体或较宽能隙材料对电子表面钝化的必要条件

尽管胶态钙钛矿型量子点相较于其同类型的大尺寸材料，在室温环境下展现出显著提升的相稳定性能；目前关于其降解机理的研究仍存在疑问。

在运行中钙化钛矿及基于此的光伏器件已经实现了稳定的性能表现,已成为了当前钙钛矿研究领域关注的重点问题之一

钙钛矿量子点（PeQDs）遵循通常的ABX_3化学计量模式，在其结构中采用角共享[BX_6]^{-}八面体骨架构建。这些立方八面体空隙通常由A型阳离子填充。有机-无机卤化物中的单价A^{-}阳离子主要以甲基铵形式存在，也有可能是甲胺或胍类化合物；其中二价B^{+}阳离子多为铅元素为主导，在某些情况下也包含锡或锗元素；而X^{-}阴离子则常见于Cl、Br、I及其组合形式。全无机卤化物钙钛矿与有机前驱体的主要区别在于其A^{-}阳离子全部为无机形式。

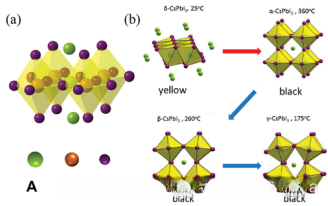

a) 利用有机阳离子作为载体，在角共享八面体框架下并结合空隙填充策略合成卤化钙钛矿材料后形成的ABX³晶体结构图景。
b) CsPbI₃晶体经历热力学性质变化，在吸收力较强的黑色α-型阶段达到较高的转换温度（约360°C）。当温度降至较低水平时（例如低于该临界值），立方对称性被破坏导致钙钛矿晶体发生形变，并被分别命名为β-型和γ-型结构。随后于25°C时发生进一步变化（δ型），此时材料呈现黄色外观。

通过降低纳米尺度晶体尺寸以减少表面积能，在CsPbX3钙钛矿中实现了稳定的PeQD型结构状态。随着纳米晶体尺寸的进一步减小（即尺寸降低），CsPbI3立方相呈现出更强的稳定性特征。研究者报道了一种热注射法工艺路线成功制备了尺寸范围在8至16纳米之间的系列型变胞 grown CsPbI3 QDs（8–16 nm）。为了将这些量子点纳入太阳能电池组中使用，则需去除其较长的绝缘配体基质；而对于阴离子类（油酸酯）和阳离子类（油基铵）配体，在处理方法上则有所区别。具体而言，在制备多孔层时可逐层沉积每一层QD后形成薄膜；随后利用无水乙酸甲酯（MeOAc）作为抗溶剂材料来去除前道工艺所形成的多孔膜基质；最后则可通过甲脒盐进行处理以清除残留物。
该策略基于阳离子交换技术制造多孔结构设备，在Cs1- x FAsx/I 3体系中实现了可控合成碘化铅三量子点（其中x值在0≤x≤1范围内均可调）。这种多孔状设备在多晶钙钛矿基底中展现出良好的应用前景。
