华为路由交换课程笔记13-DHCP
发布时间
阅读量：
阅读量
一、简介
- DHCP缩写为Dynamic Host Configuration Protocol，在局域网中被广泛应用。它基于UDP协议运行，并主要承担两个功能：自动分配IP地址给内部网络或网络服务供应商；以及作为对所有计算机进行集中管理的手段。
- DHCP报文分类根据不同的应用场景进行分类划分
DHCP DISCOVER 由客户端广播来查找可用的服务器
该 DHCP OFFER 设备被用来响应客户端的 DHCP DISCOVER 报文，并被用来设置相应的配置参数
DHCP REQUEST 通过客户端向服务器发送以请求获取配置参数、进行配置确认请求以及重新续租期。
DHCP ACK 由服务器到客户端，含有配置参数包括IP地址
DHCP DECLINE 当客户端发现地址已经被使用时，用来通知服务器
当该DHCP INFORM客户端已有IP地址时，它会向服务器发起请求以获取其他相关配置参数
dhcp nAK 由服务器发出给客户端以说明客户端的地址请求存在错误或租期已到期
DHCP RELEASE 客户端要释放 地址时来通知服务器
二、DHCP配置

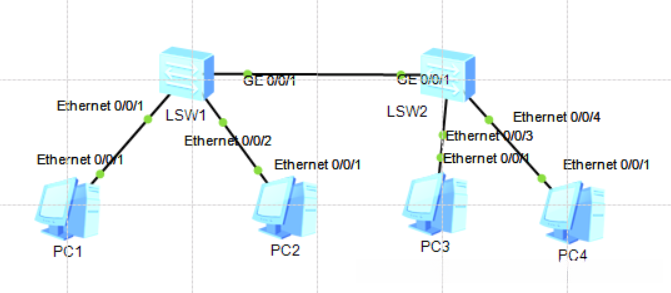

1、拓扑图
2、目的
在LSW1上配置DHCP，为PC1、PC3分配10.0.1.0/24网段地址，为PC2、PC4分配10.0.2.0/24网段地址。
3、基于全局地址池进行配置方法
LSW1相关配置命令：
dhcp enable
vlan batch 10 20
ip pool gl10
network 10.0.1.0 mask 255.255.255.0
dns-list 10.0.1.2 //配置DNS地址，可选
gateway-list 10.0.1.1 //配置网关地址，可选
excluded-ip-address 10.0.1.2 //配置排除地址，可选
excluded-ip-address 10.0.1.10 10.0.1.20 //批量排除10.0.1.10到10.0.1.20间的地址，可选
lease day 10 //配置IP地址租期10天，可选
ip pool gl20
network 10.0.2.0 mask 255.255.255.0
dns-list 10.0.2.2 //配置DNS地址，可选
gateway-list 10.0.2.1 //配置网关地址，可选
excluded-ip-address 10.0.2.2 //配置排除地址，可选
lease day 10 //配置IP地址租期10天，可选
int e0/0/1
port hybrid pvid vlan 10
port hybrid untagged vlan 10
int e0/0/2
port hybrid pvid vlan 20
port hybrid untagged vlan 20
int g0/0/1
port link type trunk
port trunk allow-pass vlan 10 20
int vlan 10
ip address 10.0.1.1 255.255.255.0
dhcp select global //配置全局DHCP
int vlan 20
ip address 10.0.2.1 255.255.255.0
dhcp select global //配置全局DHCP

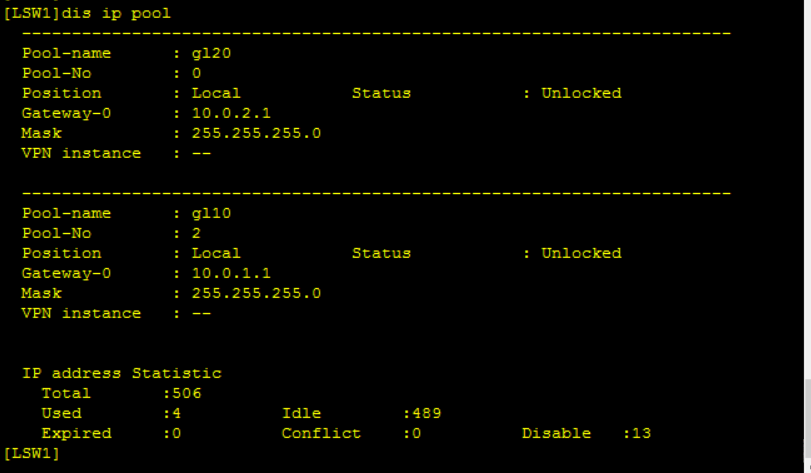

dis ip pool //查看IP地址池使用情况

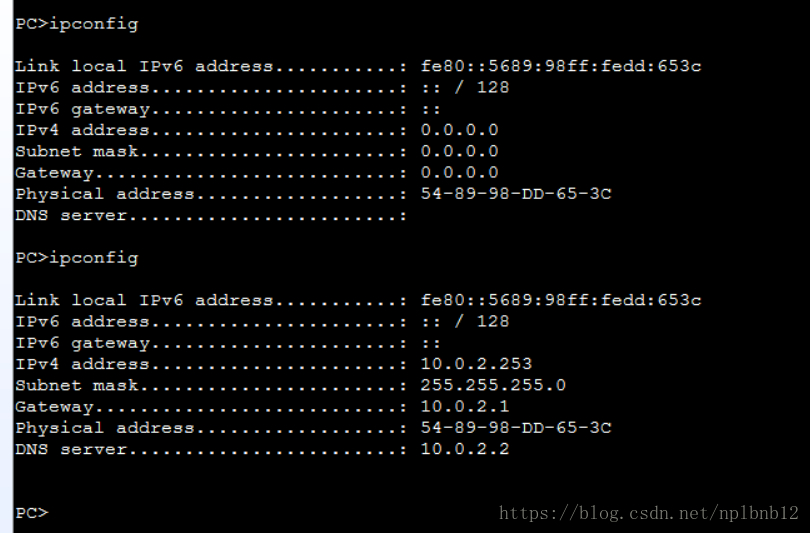

PC已经正确获取地址：
LSW2相关配置命令：
vlan batch 10 20
int g0/0/1
port link type-trunk
port trunk allow-pass vlan 10 20
int e0/0/3
port hybrid pvid vlan 10
port hybrid untagged vlan 10
int e0/0/4
port hybrid pvid vlan 20
port hybrid untagged vlan 204、基于接口地址池的配置方法
LSW1相关配置命令：
dhcp enable
vlan batch 10 20
int vlan 10
ip address 10.0.1.1 255.255.255.0
dhcp select interface //配置VLAN端口DHCP
dhcp server dns-list 10.0.1.2
dhcp server excluded-ip-address 10.0.1.10 to 10.0.1.20
dhcp lease day 10
int vlan 20
ip address 10.0.1.1 255.255.255.0
dhcp select interface
dhcp lease day 10 hour 10 minute 10
int e0/0/1
port hybrid pvid vlan 10
port hybrid untagged vlan 10
int e0/0/2
port hybrid pvid vlan 20
port hybrid untagged vlan 20
int g0/0/1
port link type-trunk
port trunk allow-pass vlan 10 20LSW2配置同上。
