面向SDN拓扑发现的LDoS攻击防御技术研究
软件定义网络（SDN）中的低速率拒绝服务（LDoS）攻击威胁通过控制器下发的LLDP帧机制发起，攻击者利用控制器周期性发送LLDP帧的特点，对交换机链路进行连续丢包攻击。文章提出了一种防御机制TopoGuard，通过连续突发检测识别攻击并主动链路防御，具体包括：（1）控制器将LLDP帧周期性改为随机性；（2）增加链路分流减小交换机端口负载；（3）在控制器上部署攻击检测和防御模块。TopoGuard通过检测交换机端口转发速率和触发防御机制，使控制器在链路信息过期前重置计时器，有效防御LDoS攻击。
目录
-
- 1. 引言部分
- 2. SDN拓扑发现机制
- 3. SDN拓扑发现面临LDoS攻击威胁
- 4. TopoGuard实现攻击检测与防御
-
- (1) 继续性异常检测机制
- (2) 主动链路防护策略
- 1. 引言部分
1. 引言
在软件定义网络（SDN）环境中，LDoS攻击威胁主要源于控制器通过发送LLDP帧来确认链路连接。当控制器长时间未接收到某条链路发送的LLDP帧报文时，会推断该链路已断开。因此，利用该机制需要周期性发送LLDP帧的特点，攻击者可以在探测LLDP帧周期的基础上，对两个OpenFlow交换机之间链路发起LDoS攻击，造成LLDP帧在该链路中连续丢失，进而使得控制器误以为该链路断开。
2. SDN 拓扑发现原理

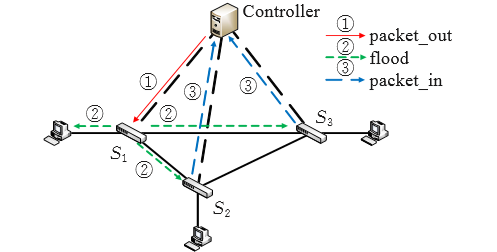

控制器会向与其连接的交换机发送携带LLDP帧并标记为广播的packet_out消息。交换机接收到这些packet_out消息后，会将携带LLDP帧的packet_out消息发送至所有端口。当端口从某一端口接收LLDP帧后，会根据本地配置的过滤表项，将该LLDP帧封装进packet_in消息中，并发送给控制器。基于这一机制，控制器能够通过发送机和接收机的ID确定链路<s1, s2>,<s1,s3>的有效性。

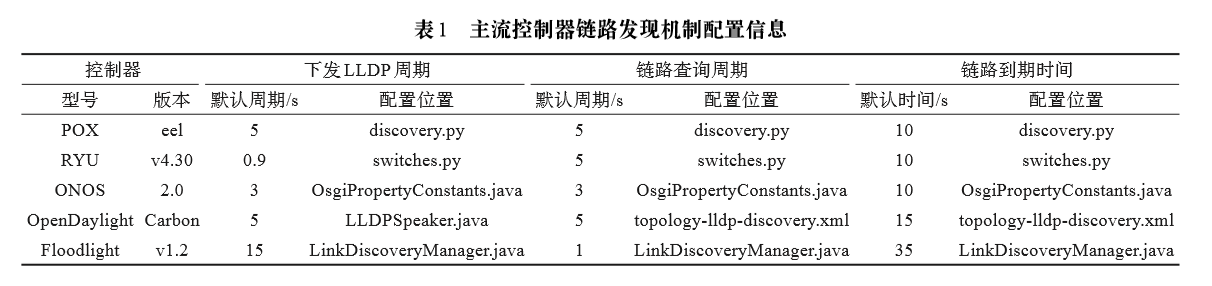

ODL控制器会定期向所有连接的交换机同时发送带有LLDP帧的packet_out消息，其默认周期设定为5秒。为每次链路的确认操作设定一个保持不变的时间，若在该时间范围内未再次确认，则认为链路处于断开状态，预设的保持不变时间为15秒。
3. SDN拓扑发现面临的LDoS攻击威胁
两个主要阶段是探测和发起攻击。探测阶段主要负责探测控制器下发LLDP帧周期T。
两个主要阶段是探测和发起攻击。探测阶段主要负责探测控制器下发LLDP帧周期T。
该虚拟机器通过实时监控来自SDN交换机转发的LLDP帧，完成LLDP帧的周期计算任务。
ti表示主机第 i 次接收到LLDP帧，a 表示间隔抖 动之和的阈值。
此外，攻击者需确定交换机在转发LLDP帧的时机点ti，以便使攻击脉冲正好导致LLDP帧在交换机转发过程中发生丢包。考虑到网络时延，主机接收LLDP帧的时刻稍后于交换机完成LLDP帧的转发。

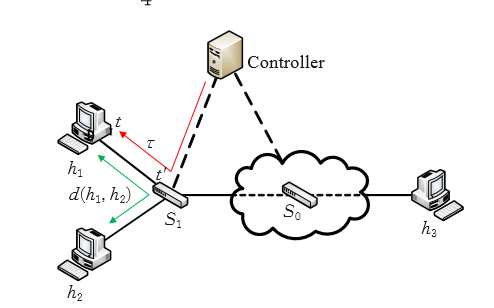

假设交换机S1与主机h1之间的时延为τ。那么，通过发送一个ICMP echo请求至另一个主机，可以捕获其响应数据包的接收时间d(h1,h2)，随后将此时间值除以4即可计算出时延τ。因此，交换机发送LLDP帧的时间点为：
此外，攻击者通常会利用iperf等工具对关键网络参数进行扫描和调查，以通过...手段...实现最小化攻击包的发送速率。
总结：攻击者得到的参数
| 名称 | 符号 |
|---|---|
| 控制器下发LLDP周期 | T |
| 交换机转发LLDP时刻 | t’ |
| 网络瓶颈带宽 | B |
| 交换机队列大小 | C |
下一次转发LLDP帧的时刻：
在转发前一段时间内，需要使交换机的内存达到饱和状态，假设攻击流量的规模为l，那么攻击流的大小等于其容量。

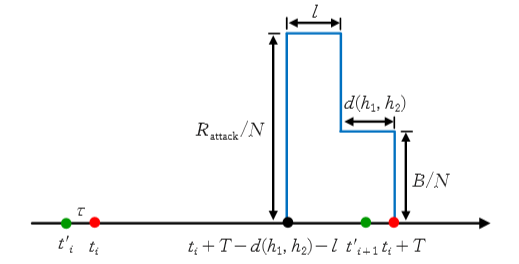

在第一阶段中，以Rattack/N速率发送攻击流量，此时交换机的队列在此时被完全占用。随后进入第二阶段，以B/N速率发送的攻击流量，确保LLDP帧被交换机丢弃。
4. TopoGuard实现攻击检测及防御
文中提到可以使用的防御手段
（1）控制 器将下发LLDP帧的周期性改为随机性；
（2）网络管理者采用增加链路分流的方式减小交换机每个端口的负载；
（3）在控制器上部署LDoS攻击检测和防御模块，对控制器拓扑发现机制进行保护本文提出了一种基于连续突发检测和主动链路识别的防御机制TopoGuard。
(1) 连续突发检测
通过控制器下发LLDP帧时刻附近交换机各个端口的转发速率检测，识别LDoS攻击行为。在交换机端口的转发速率数据基础上，设定一个转发速率阈值THRE。当检测到单次转发速率超过该阈值时，即记录为突发流量；若连续M次检测结果均高于该阈值，则触发LDoS攻击警报机制，并将相关攻击信息发送至防御模块。在连续link_expire时间段内未收到LLDP帧时，控制器认为链路已断开，因此建议将M的取值范围设定为：
(2) 主动链路防御
在LLDP帧即将被下一次控制器下发之前，防御模块对受到攻击的交换机封装packet_out消息，使其在交换机接收后转发给受到攻击的端口，从而在链路信息过期前重置计时器。
