电厂GPS北斗时钟同步（卫星时间同步系统）组成及配置
电厂卫星授时系统组成与配置方案
双主钟式时间同步系统由两台主时钟、若干从时钟以及信号传输介质构成，并作为参考依据用于与被授时设备或系统的对准时间。根据实际需求与技术标准,该系统可配置接口用于接收上一级时间基准同步系统的有线基准信号传输路径。
二、时钟同步系统的配置

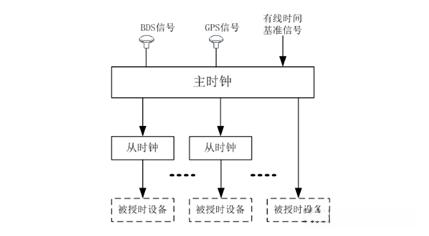

1、单主钟时钟同步系统
采用双频定位系统（北斗+GPS），主要应用于小型发电厂以及35kV及以下变电站。

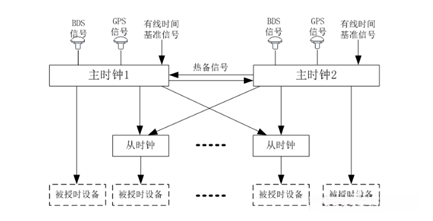

2、双主钟时钟同步系统
采用双频型（北斗+GPS），主要应用于各等级别调控中心、大型发电厂以及110kV及以上变电站。
三、时钟同步系统的基本组成

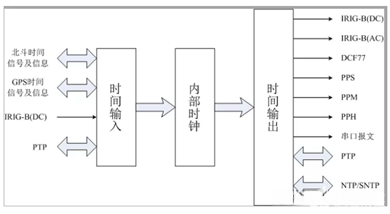

该装置由主控单元（包括接收机与解算器）、基准时源单元以及输出总线三个核心模块构成。
时钟输入单元技术指标：
GPS频率：1575.42MHz（L1信号）
接收灵敏度： <-165 dBW
同时跟踪： 多至12个卫星
装置冷起动时，不少于3颗卫星
捕获时间： 重新捕获 <2S
装置热起动时<15S
装置冷起动时<35 S
1PPS精度： 优于200ns(绝对值)
北斗接收信号
频率: 2491.75±4.08MHz(谱零点带宽)
接收信号功率: C=-157.6dBW(天线口面I支路信号功率)
仰角: 10゜～75゜
接收载波频偏: ≤±500Hz (C=-157.6dBW)
接收伪码频偏: ≤±0.2Hz (C=-157.6dBW)
内部时钟单元指标：
内置恒温晶振，当不跟踪卫星时，输出脉冲前沿偏差不大于0.6μs/min。（可选配铷钟等）
时间输出单元指标：
1）1PPS和1PPM脉冲信号（TTL电平）输出，作为检测口
2）可定义的1PPS、1PPM脉冲信号（空接点）或24V有源脉冲输出
2）可定义的1PPS、1PPM脉冲信号（差分信号，即RS-422电平）
3）时间日期报文串口（RS－232或RS-422）输出
4）IRIG-B（DC RS－422）时码输出
5）IRIG-B（DC TTL）时码输出
6）IRIG-B(AC)时码输出
7）DCF77（空节点）时码输出
8）测频数据输出
9）网络输出（PTP/NTP）
各个输出之间相互隔离，各种同步信号的数量可根据实际需要组合，每个信号输出接口只能接入一台需授时的设备。在共地无要求时，IRIG-B（DC RS－422）时码输出每路可接入8台需授时的设备。
