OSPFv3各链路状态通告类型

4.Inter-Area-Router-LSA区域间路由器（4类LSA）

边界路由器（ABR）所生成的第4类广域网生存状态数据单元（LSA）通过Area范围传播，并包含了本AS内其他区域的ASBR路由器相关信息。每个Inter-Area-Router-LSA都包含一个ASBR路由器的信息，并且其包含的能力选项与所描述的ASBR Router LSA中的能力选项相同。OSPFv3版本中使用的第4类LSA会采用32位整数作为Link State ID来标识相同的路径状态数据单元。

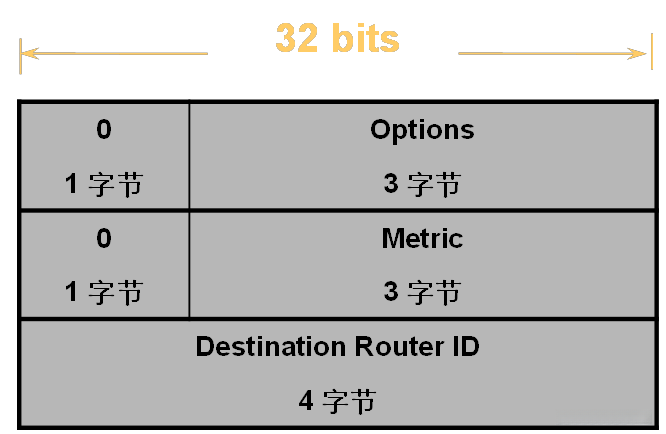

在这里插入图片描述

Option： 该字段不描述源路由器的能力而描述目的路由器支持的能力。因此该字段值应等于目的路由器对应的Router-LSA中的Options字段值。
Metric： Cost字段。
Destination Router ID： 目的路由器的Router ID。
LS Type： LS类型值为0x2004时，默认泛洪范围为区域泛洪。

4类LSA实验现象

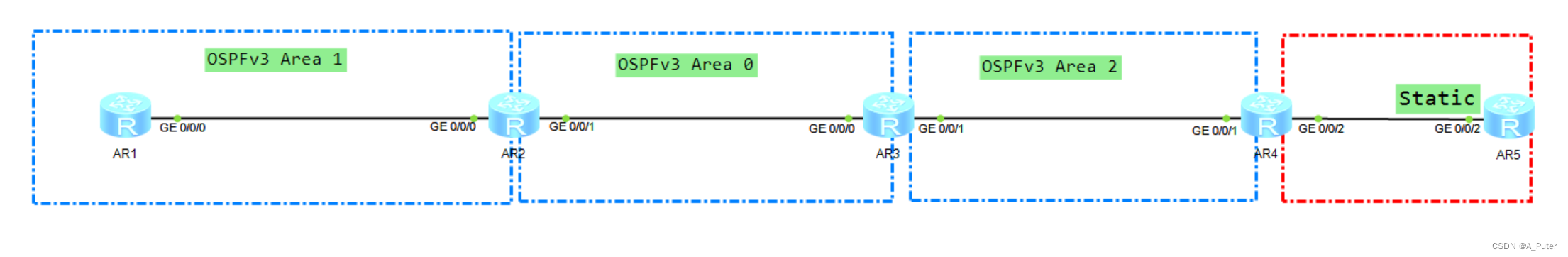

根据以下拓扑图验证4类LSA的产生及应用。

在这里插入图片描述
1.IPv6地址配置
复制代码
    <Huawei>system-view
    [Huawei]sysname  AR1
    [AR1]ipv6
    [AR1]interface  GigabitEthernet 0/0/0
    [AR1-GigabitEthernet0/0/0]ipv6  enable
    [AR1-GigabitEthernet0/0/0]ipv6  address  2001:1:12::1 64
    [AR1-GigabitEthernet0/0/0]quit
    [AR1]

    <Huawei>system-view
    [Huawei]sysname  AR2
    [AR2]ipv6
    [AR2]interface  GigabitEthernet 0/0/0
    [AR2-GigabitEthernet0/0/0]ipv6  enable
    [AR2-GigabitEthernet0/0/0]ipv6  address  2001:1:12::2 64
    [AR2-GigabitEthernet0/0/0]quit
    [AR2]interface  GigabitEthernet 0/0/1
    [AR2-GigabitEthernet0/0/1]ipv6  enable
    [AR2-GigabitEthernet0/0/1]ipv6  address  2001:1:23::2 64
    [AR2-GigabitEthernet0/0/1]quit
    [AR2]

    <Huawei>system-view
    [Huawei]sysname  AR3
    [AR3]ipv6
    [AR3]interface  GigabitEthernet 0/0/0
    [AR3-GigabitEthernet0/0/0]ipv6  enable
    [AR3-GigabitEthernet0/0/0]ipv6  address  2001:1:23::3 64
    [AR3-GigabitEthernet0/0/0]quit
    [AR3]interface  GigabitEthernet 0/0/1
    [AR3-GigabitEthernet0/0/1]ipv6  enable
    [AR3-GigabitEthernet0/0/1]ipv6  address  2001:1:34::3 64
    [AR3-GigabitEthernet0/0/1]quit
    [AR3]

    <Huawei>system-view
    [Huawei]sysname  AR4
    [AR4]ipv6
    [AR4]interface  GigabitEthernet 0/0/1
    [AR4-GigabitEthernet0/0/1]ipv6  enable
    [AR4-GigabitEthernet0/0/1]ipv6  address  2001:1:34::4 64
    [AR4-GigabitEthernet0/0/1]quit
    [AR4]interface  GigabitEthernet 0/0/2
    [AR4-GigabitEthernet0/0/2]ipv6  enable
    [AR4-GigabitEthernet0/0/2]ipv6  address  2001:1:45::4 64
    [AR4-GigabitEthernet0/0/2]quit
    [AR4]

    <Huawei>system-view
    [Huawei]sysname  AR5
    [AR5]ipv6
    [AR5]interface  GigabitEthernet 0/0/2
    [AR5-GigabitEthernet0/0/2]ipv6  enable
    [AR5-GigabitEthernet0/0/2]ipv6  address  2001:1:45::5 64
    [AR5-GigabitEthernet0/0/2]quit
    [AR5]interface LoopBack 0
    [AR5-LoopBack0]ipv6 enable
    [AR5-LoopBack0]ipv6  address  4000:1:1::1 128
    [AR5-LoopBack0]quit
    [AR5]































































    AI写代码
2.配置OSPFv3路由协议和IPv6静态路由
复制代码
    [AR1]ospfv3  1
    [AR1-ospfv3-1]router-id  1.1.1.1
    [AR1-ospfv3-1]quit
    [AR1]interface  GigabitEthernet 0/0/0
    [AR1-GigabitEthernet0/0/0]ospfv3 1 area 1
    [AR1-GigabitEthernet0/0/0]quit
    [AR1]

    [AR2]ospfv3  1
    [AR2-ospfv3-1]router-id  2.2.2.2
    [AR2-ospfv3-1]q
    [AR2]interface  GigabitEthernet 0/0/0
    [AR2-GigabitEthernet0/0/0]ospfv3  1 area  1
    [AR2-GigabitEthernet0/0/0]q
    [AR2]interface  GigabitEthernet 0/0/1
    [AR2-GigabitEthernet0/0/1]ospfv3  1 area  0
    [AR2-GigabitEthernet0/0/1]q
    [AR2]

    [AR3]ospfv3  1
    [AR3-ospfv3-1]router-id  3.3.3.3
    [AR3-ospfv3-1]quit
    [AR3]interface  GigabitEthernet 0/0/0
    [AR3-GigabitEthernet0/0/0]ospfv3  1 area  0
    [AR3-GigabitEthernet0/0/0]quit
    [AR3]interface  GigabitEthernet 0/0/1
    [AR3-GigabitEthernet0/0/1]ospfv3  1 area  2
    [AR3-GigabitEthernet0/0/1]q
    [AR3]

    [AR4]ospfv3  1
    [AR4-ospfv3-1]router-id  4.4.4.4
    [AR4-ospfv3-1]q
    [AR4]interface  GigabitEthernet 0/0/1
    [AR4-GigabitEthernet0/0/1]ospfv3  1 area  2
    [AR4-GigabitEthernet0/0/1]q
    [AR4]

    AR4还需要配置IPv6静态路由与AR5的Loopback接口互通。
    [AR4]ipv6  route-static 4000:1:1::1 128 2001:1:45::5

    [AR5]ipv6  route-static :: 0 2001:1:45::4













































    AI写代码
3.路由引入

在AR4路由器将IPv6静态路由引入到OSPFv3。

复制代码
    [AR4]ospfv3  1
    [AR4-ospfv3-1]import-route static cost 3
    [AR4-ospfv3-1]quit
    [AR4]







    AI写代码
4.检查OSPFv3路由

通过查询信息中可以得到，AR1路由器已经收到外部路由4000:1:1::1/128的路由。

复制代码
    [AR1]display  ipv6  routing-table  protocol  ospfv3
    Public Routing Table : OSPFv3
    Summary Count : 4

    OSPFv3 Routing Table's Status : < Active >
    Summary Count : 3

     Destination  : 2001:1:23::                     PrefixLength : 64
     NextHop      : FE80::2E0:FCFF:FE5F:29A         Preference   : 10
     Cost         : 2                               Protocol     : OSPFv3
     RelayNextHop : ::                              TunnelID     : 0x0
     Interface    : GigabitEthernet0/0/0            Flags        : D

     Destination  : 2001:1:34::                     PrefixLength : 64
     NextHop      : FE80::2E0:FCFF:FE5F:29A         Preference   : 10
     Cost         : 3                               Protocol     : OSPFv3
     RelayNextHop : ::                              TunnelID     : 0x0
     Interface    : GigabitEthernet0/0/0            Flags        : D

     Destination  : 4000:1:1::1                     PrefixLength : 128
     NextHop      : FE80::2E0:FCFF:FE5F:29A         Preference   : 150
     Cost         : 3                               Protocol     : OSPFv3ASE
     RelayNextHop : ::                              TunnelID     : 0x0
     Interface    : GigabitEthernet0/0/0            Flags        : D

    OSPFv3 Routing Table's Status : < Inactive >
    Summary Count : 1

     Destination  : 2001:1:12::                     PrefixLength : 64
     NextHop      : ::                              Preference   : 10
     Cost         : 1                               Protocol     : OSPFv3
     RelayNextHop : ::                              TunnelID     : 0x0
     Interface    : GigabitEthernet0/0/0            Flags        :

    [AR1]








































    AI写代码
5.检查OSPFv3的4类LSA

OSPFv34的状态信息标识符是AR4路由器的Router ID（即该路由器内部使用的地址选型），而AR4路由器本身是一台ASBR设备。

ABR不会因收到5号类型的信息而生成四号类型的信息；实际上只有当该ASBR所在的区域接收到了来自该ASBR的一号类型信息时才会发送出四号类型信息。

复制代码
    [AR3]display  ospfv3  lsdb  inter-router

           OSPFv3 Router with ID (3.3.3.3) (Process 1)

               Inter-Area-Router-LSA (Area 0.0.0.0)

      LS Age: 775
      LS Type: Inter-Area-Router-LSA
      Link State ID: 4.4.4.4
      Originating Router: 3.3.3.3
      LS Seq Number: 0x80000001
      Retransmit Count: 0
      Checksum: 0xD326
      Length: 32
      Options: 0x000013 (-|R|-|-|E|V6)
      Metric: 1
       Destination Router ID: 4.4.4.4

    [AR3]

    每个区域都存在4类LSA。
    [AR2]display  ospfv3  lsdb  inter-router

           OSPFv3 Router with ID (2.2.2.2) (Process 1)

               Inter-Area-Router-LSA (Area 0.0.0.0)

      LS Age: 1038
      LS Type: Inter-Area-Router-LSA
      Link State ID: 4.4.4.4
      Originating Router: 3.3.3.3
      LS Seq Number: 0x80000001
      Retransmit Count: 0
      Checksum: 0xD326
      Length: 32
      Options: 0x000013 (-|R|-|-|E|V6)
      Metric: 1
       Destination Router ID: 4.4.4.4

               Inter-Area-Router-LSA (Area 0.0.0.1)

      LS Age: 1037
      LS Type: Inter-Area-Router-LSA
      Link State ID: 4.4.4.4
      Originating Router: 2.2.2.2
      LS Seq Number: 0x80000001
      Retransmit Count: 0
      Checksum: 0xFB01
      Length: 32
      Options: 0x000013 (-|R|-|-|E|V6)
      Metric: 2
       Destination Router ID: 4.4.4.4

    [AR2]

























































    AI写代码

5.AS-External-LSA自治系统LSA（5类LSA）

由ASBR生成的5类LSA会映射至自治系统外部的路由，并发送给所有区域，并且不包括Stub区域以及NSSA区域。每个生成的5类LSA仅覆盖一个自治系统外部特定前缀范围内的路径。

复制代码
    [AR2]display  ospfv3  lsdb  external

           OSPFv3 Router with ID (2.2.2.2) (Process 1)

               AS-External-LSA

      LS Age: 1744
      LS Type: AS-External-LSA
      Link State ID: 0.0.0.1
      Originating Router: 4.4.4.4
      LS Seq Number: 0x80000002
      Retransmit Count: 0
      Checksum: 0x0B1F
      Length: 48
      Flags: (E|-|T)
       Metric Type: 2 (Larger than any link state path)
      Metric: 3
       Prefix: 4000:1:1::1/128
    Prefix Options: 0 (-|-|-|-|-)
    Tag: 1

    [AR2]

























    AI写代码

6.NSSA LSA （7类LSA）

源自 NSSA 内部的 ASBR 产生，在 ABRS 环境中仅限于 NSSA 内部传播。经由转换成为类型 5 并逐渐向骨干网络延伸

复制代码
    [AR3]display  ospfv3  lsdb nssa


           OSPFv3 Router with ID (3.3.3.3) (Process 1)


               NSSA-external-LSA (Area 0.0.0.2)

      LS Age: 28
      LS Type: NSSA-external-LSA
      Link State ID: 0.0.0.1
      Originating Router: 3.3.3.3
      LS Seq Number: 0x80000001
      Retransmit Count: 0
      Checksum: 0x36EC
      Length: 32
      Flags: (E|-|T)
       Metric Type: 2 (Larger than any link state path)
      Metric: 1
       Prefix: ::/0
    Prefix Options: 0 (-|-|-|-|-)
    Tag: 1

    [AR3]



























    AI写代码

在配置Area 2为NSSA区域后，在其他区域不再展示4类LSA信息这一区别与OSPFv2版本之间

复制代码
    [AR3]display  ospfv3  lsdb

    * indicates STALE LSA

           OSPFv3 Router with ID (3.3.3.3) (Process 1)
               Link-LSA (Interface GigabitEthernet0/0/0)

    Link State ID   Origin Router    Age   Seq#       CkSum  Prefix
    0.0.0.4         2.2.2.2          1359  0x80000002 0x62d8      1
    0.0.0.3         3.3.3.3          1347  0x80000002 0x0d5f      1


               Link-LSA (Interface GigabitEthernet0/0/1)

    Link State ID   Origin Router    Age   Seq#       CkSum  Prefix
    0.0.0.4         3.3.3.3          0352  0x80000001 0x75e6      1
    0.0.0.4         4.4.4.4          0341  0x80000001 0x9922      1

               Router-LSA (Area 0.0.0.0)

    Link State ID   Origin Router    Age   Seq#       CkSum    Link
    0.0.0.0         2.2.2.2          1298  0x80000007 0x8676      1
    0.0.0.0         3.3.3.3          0351  0x80000008 0x5e98      1

               Network-LSA (Area 0.0.0.0)

    Link State ID   Origin Router    Age   Seq#       CkSum
    0.0.0.3         3.3.3.3          1307  0x80000002 0x8084

               Inter-Area-Prefix-LSA (Area 0.0.0.0)

    Link State ID   Origin Router    Age   Seq#       CkSum
    0.0.0.1         2.2.2.2          1324  0x80000002 0xd3e3
    0.0.0.1         3.3.3.3          0297  0x80000001 0xd9b8

               Intra-Area-Prefix-LSA (Area 0.0.0.0)

    Link State ID   Origin Router    Age   Seq#       CkSum  Prefix  Reference
    0.0.0.1         3.3.3.3          0347  0x80000008 0x025b      1  Network-LSA

               Router-LSA (Area 0.0.0.2)

    Link State ID   Origin Router    Age   Seq#       CkSum    Link
    0.0.0.0         3.3.3.3          0290  0x80000006 0xc82c      1
    0.0.0.0         4.4.4.4          0300  0x80000004 0xab48      1

               Network-LSA (Area 0.0.0.2)

    Link State ID   Origin Router    Age   Seq#       CkSum
    0.0.0.4         4.4.4.4          0301  0x80000001 0xa258

               Inter-Area-Prefix-LSA (Area 0.0.0.2)

    Link State ID   Origin Router    Age   Seq#       CkSum
    0.0.0.1         3.3.3.3          0352  0x80000001 0xbdf5
    0.0.0.2         3.3.3.3          0352  0x80000001 0xbee3

               NSSA-external-LSA (Area 0.0.0.2)

    Link State ID   Origin Router    Age   Seq#       CkSum  Type
    0.0.0.1         3.3.3.3          0352  0x80000001 0x36ec E2
    0.0.0.1         4.4.4.4          0341  0x80000001 0x132e E2

               Intra-Area-Prefix-LSA (Area 0.0.0.2)

    Link State ID   Origin Router    Age   Seq#       CkSum  Prefix  Reference
    0.0.0.1         4.4.4.4          0300  0x80000001 0xc782      1  Network-LSA


               AS-External-LSA

    Link State ID   Origin Router    Age   Seq#       CkSum  Type
    0.0.0.1         3.3.3.3          0297  0x80000001 0x2b04 E2
    0.0.0.1         4.4.4.4          0395  0x80000003 0x0920 E2

    [AR3]















































































    AI写代码
