划分Vlan实验

阅读量:

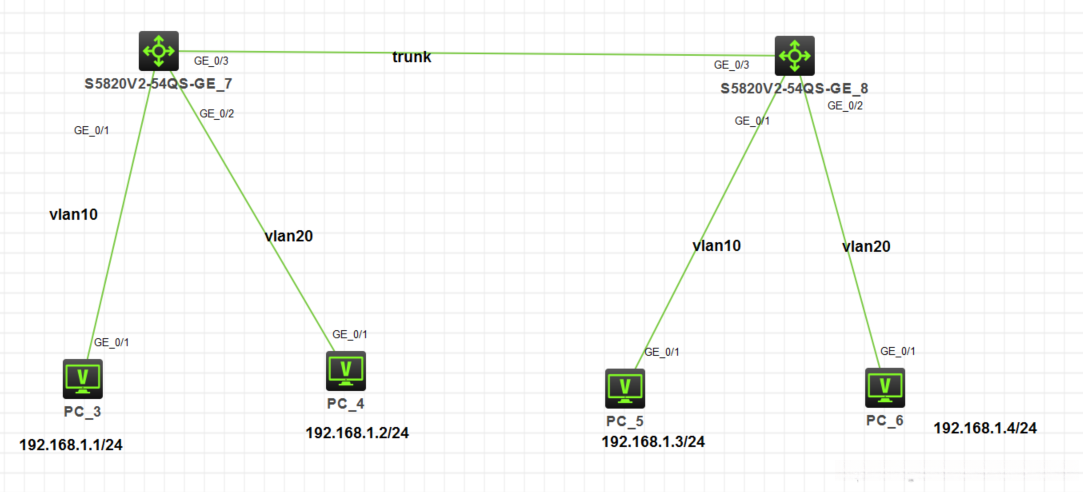

实验拓扑


实验需求

按照图形说明对 PC 进行 IP 地址配置。
在 SW1 和 SW2 上分别创建 VLAN 10 和 VLAN 20,在此过程中,请注意以下端口归属:其中 PC3 和 PC5 归入 VLAN 10 管理下;而 PC4 和 PV6 归入 VLAN 20 管理下。
将 SW1 和 SW2 相连的接口设置为 trunk 类型,在此连接下允许可用 VLAN 10 和 VLAN 20 的设备进行通信。
测试结果显示,在同一个 VLAN 内的所有 PC 可以实现互联,在不同 VLAN 中的 PC 则无法互相通信。


实验解法

  1. PC配置IP地址

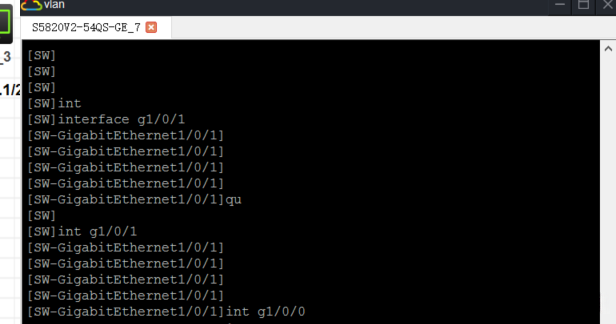

交换机配置ip需要输入int g1/0/1端口,

SW1和SW2上分别创建vlan10和vlan20

步骤1:在SW1上创建vlan10和vlan20

复制代码
        1. [SW1]vlan 10


        2. [SW1-vlan10]vlan 20

        3. [SW1-vlan20]

步骤2:在SW2上创建vlan10和vlan20

复制代码
        1. [SW2]vlan 10


        2. [SW2-vlan10]vlan 20

        3. [SW2-vlan20]

SW1和SW2都把g1/0/1接口加入vlan10,g1/0/2接口加入vlan20

步骤1:在SW1上把g1/0/1接口加入到vlan10,把g1/0/2接口加入到vlan20

复制代码
        1. [SW1]vlan 10


        2. [SW1-vlan10]port g1/0/1

        3. [SW1-vlan10]vlan 20

        4. [SW1-vlan20]port g1/0/2

步骤2:在SW2上把g1/0/1接口加入到vlan10,把g1/0/2接口加入到vlan20

复制代码
        1. [SW2]vlan 10


        2. [SW2-vlan10]port g1/0/1

        3. [SW2-vlan10]vlan 20

        4. [SW2-vlan20]port g1/0/2

SW1和SW2的g1/0/3接口都配置为trunk,允许vlan10和vlan20通过

步骤1:在SW1上把g1/0/3接口配置为Trunk类型,并允许vlan10和vlan20通过

复制代码
        1. [SW1]interface g1/0/3


        2. [SW1-GigabitEthernet1/0/3]port link-type trunk

        3. [SW1-GigabitEthernet1/0/3]port trunk permit vlan 10 20

步骤2:在SW2上把g1/0/3接口配置为Trunk类型,并允许vlan10和vlan20通过

复制代码
        1. [SW2]interface g1/0/3


        2. [SW2-GigabitEthernet1/0/3]port link-type trunk

        3. [SW2-GigabitEthernet1/0/3]port trunk permit vlan 10 20

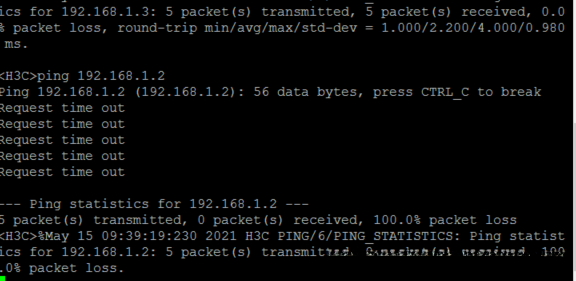

测试结果,如下所示,PC3可以PING通PC5,但无法PING通PC4和PC6

在PC3上PingPC4,发现不能Ping通
