该项目为寿光市国际蔬菜科技博览会智慧农业系统——LED拼接屏展示，主要功能包括拼接屏的尺寸为1920px*1080px，支持实时时间、天气预报、蔬菜信息展示、图表数据统计等功能。前端采用Vue框架，后端使用Node.js和EzuiKit.js进行开发，支持视频播放、图表展示、展区监控、产品展示轮播及植物模型动画等功能。系统通过AXIE ML框架实现数据对接，支持Rtmp流媒体展示，具备良好的交互性和展示效果。
第XX届中国（寿光）国际蔬菜科技博览会智慧农业系统 — 基于LED拼接屏的智慧农业系统前端开发文档

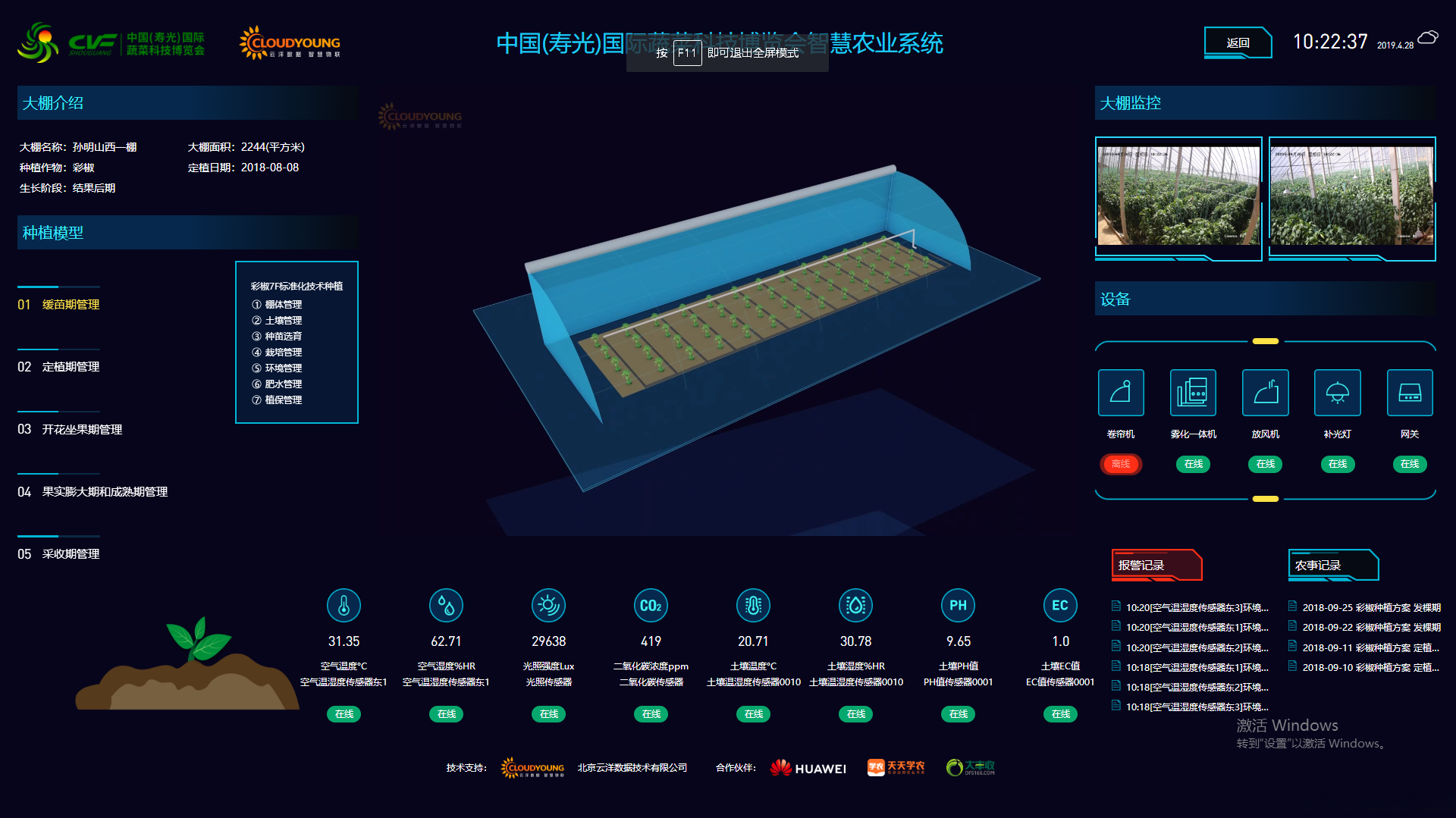

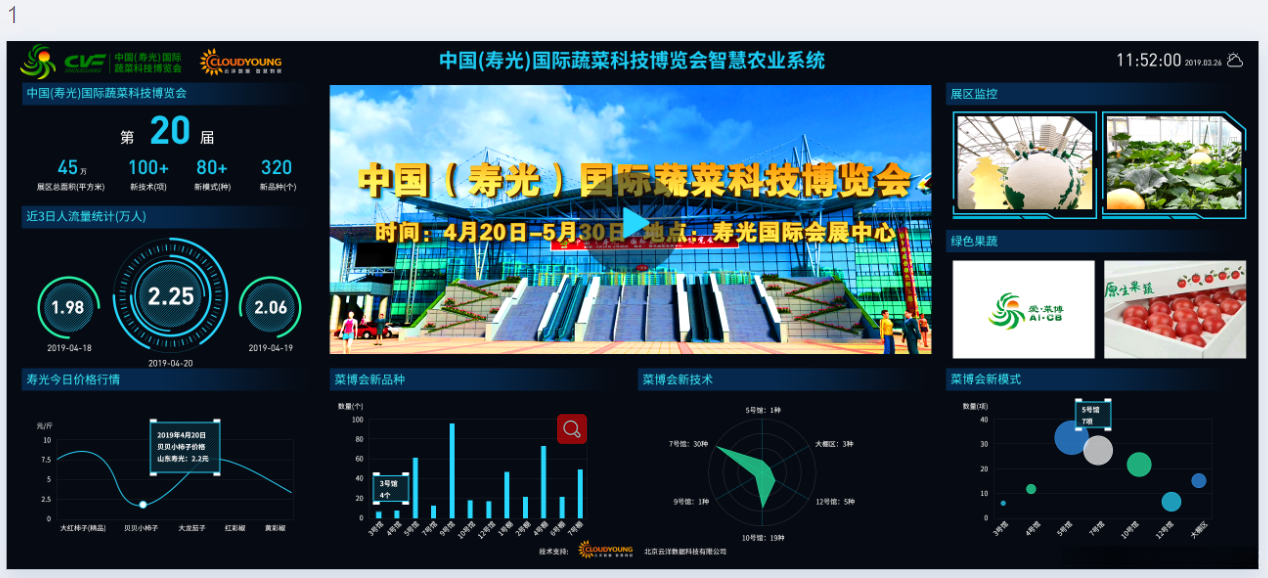

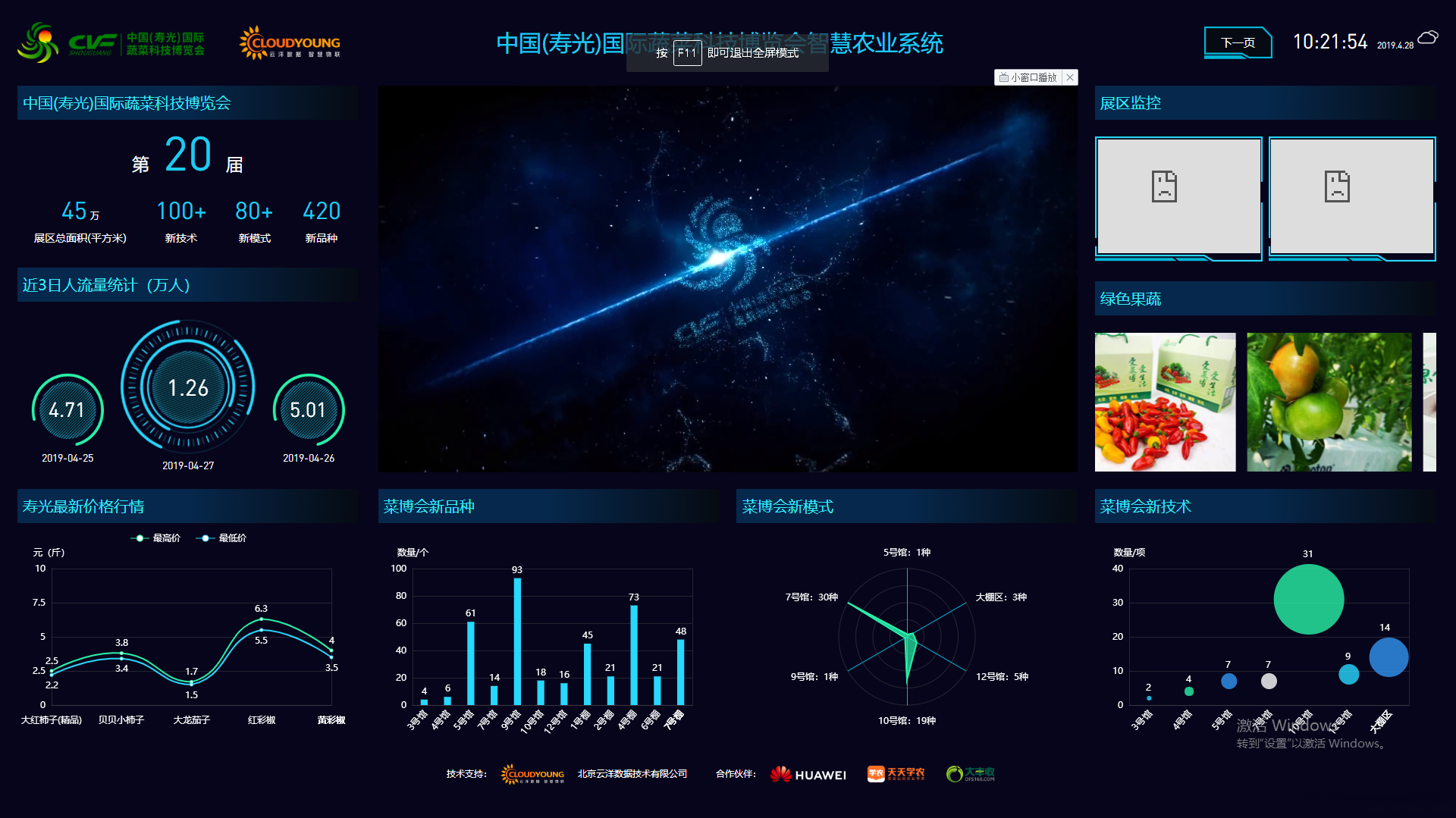

上线后呈现效果：
一、开发需求及方案制定
确定现场led拼接屏的显示比例设置，基于1920×1080分辨率，全屏显示时屏幕完全填充，无滚动条干扰；
在产品设计阶段，我需要明确与产品设计相关的功能模块。

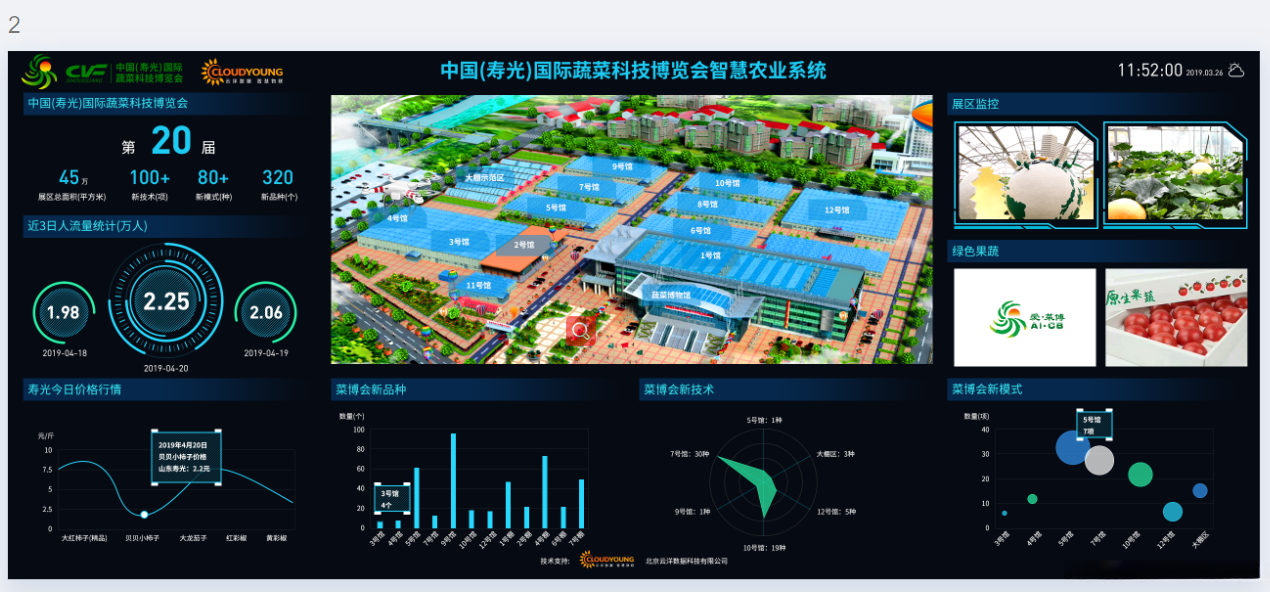

- 第一屏相关功能：实时时间、当地天气、菜博会基本信息、图表数据统计（近三日人流量、寿光最近价格行情、菜博会新品种/新技术/新模式）、展区监控、产品图展示、中间菜博会宣传视频+场馆分布介绍图切换展示、下一页；

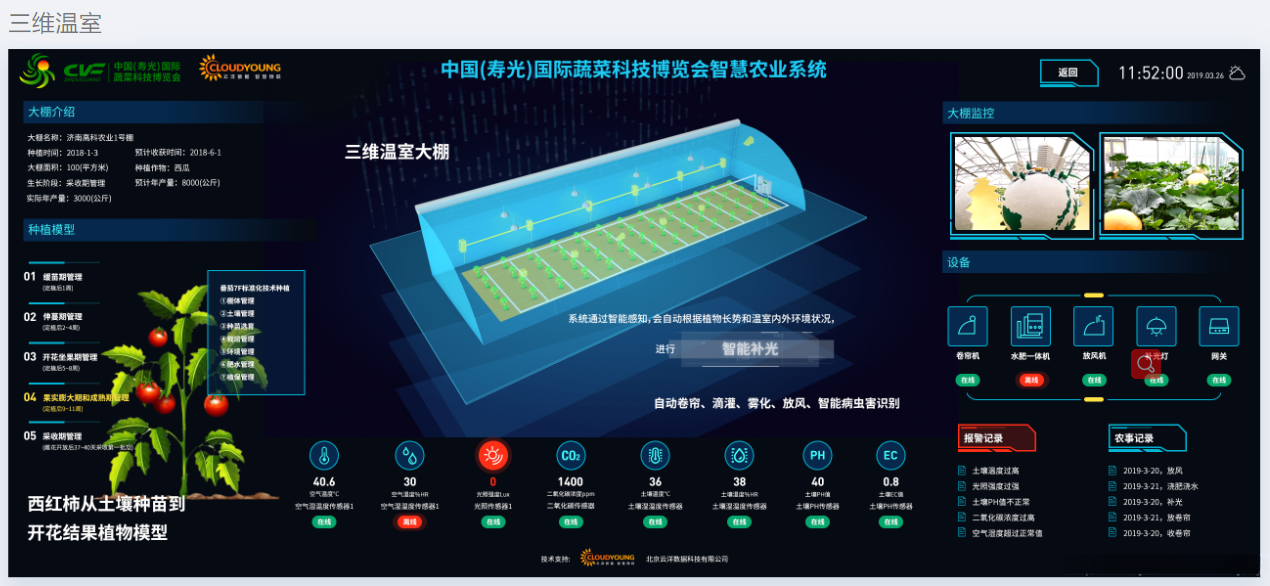

- 第二屏相关功能：实时时间、当地天气、大棚基本信息、彩椒种植模型、传感器数据展示、大棚监控、设备数据展示、报警记录和农事记录数据展示、中间大棚植物生长三维动画、返回；
- 第一屏与第二屏无缝切换且循环；
3、确认拼接屏展示时远程投屏的浏览器设置，根据页面所需实现的功能特性，选择兼容性最优的浏览器版本，最终确定采用360极速浏览器的兼容模式，兼容版本为IE10。

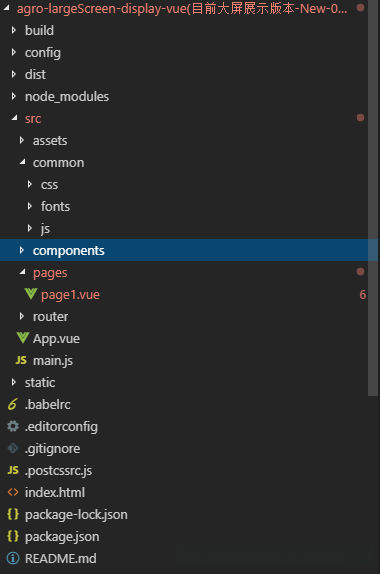

4、页面模块划分，确定两屏切换方案，编写公共样式；
二、功能实现（不局限于此）：
- 编码工具：Visual Studio Code
- js框架：vue
- 接口对接：axios
在两屏循环切换场景中，采用单页结构，并通过v-show组件来控制显示和隐藏的模块。由于在第一屏数据加载完成之后，我们即可提前获取到第二屏的接口数据并进行渲染，从而为用户提供更流畅的视觉体验。关于v-if与v-show的区别，建议参考官方文档：https://cn.vuejs.org/v2/guide/conditional.html]
- 第一屏切换至第二屏：通过监听视频播放并显示图片，当视频播放结束后，会展示图片，停留30秒后切换到第二屏。特别地，当用户点击下一页按钮切换至第二屏时，第一屏的视频会自动停止播放。
- 第二屏切换至第一屏：通过监听视频播放，同样的逻辑适用于第二屏切换回第一屏的处理。当用户点击上一页按钮切换至第一屏时，第二屏的视频会自动停止播放。
自适应功能：拼接屏无需额外配置或调整，直接连接即可使用；如果需要自适应功能，建议使用rem来实现。
Echarts（百度开发）提供了多种图表类型，包括曲线图、柱状图、雷达图和散点图。请先获取数据，然后再进行图表绘制。更多信息，请访问echarts官方文档：https://echarts.baidu.com/option.html#title。
为当前项目配置安装echarts依赖项，使用npm install echarts -save完成。可以选择全局引入或按需引入策略，以满足不同的开发需求。其中，全局引入通常配置在main.js文件中。
import echarts from 'echarts'
Vue.prototype.$echarts = echarts
- 按需：page1.vue
var echarts = require('echarts');
- 页面使用；
例：寿光最新价格行情曲线图
<template>
<div id="price-quotation" style="width: 6rem; height: 4rem"></div>
<template>
<script>
var echarts = require('echarts');
export default {
data(){
return{
highPriceList: [], //寿光今日价格数据列表 - 高
lowerPriceList: [], //寿光今日价格数据列表 - 低
}
},
created(){
var that = this;
// 先获取接口的价格数据
that.getPrice();
window.setInterval(() => { //每小时请求一次接口
setTimeout(that.getPrice, 0)
}, 360000)
},
mounted(){
//绘制曲线图
that.drawDataTable1();
},
methods:{
drawDataTable1(){
// 基于准备好的dom，初始化echarts实例
let myChart1 = echarts.init(document.getElementById('price-quotation'))
console.log('图表中获取价格列表====')
console.log(this.highPriceList)
// 绘制图表
myChart1.setOption({
title: { text: '' },
grid: {
left: '10%',
right: '8%',
top:'20%',
},
legend: {
top: '3%',
textStyle: {color: '#fff'},
itemGap: 20,
itemHeight: 10,
data:[
{name: '最高价'},
{name: '最低价'}
]
},
color:['#28F2A8','#28D8FF'],
xAxis: [
{
type: 'category',
data: ['大红柿子(精品)','贝贝小柿子','大龙茄子','红彩椒','黄彩椒'],
boundaryGap: false,
axisLabel: {
interval: 0,
textStyle: {
color: '#fff'
},
lineHeight: 24
},
axisLine: { // 坐标轴线
lineStyle: {
color: 'rgba(85,85,85,0.4)'
},
},
axisTick: { //刻度线
show: false,
lineStyle: {
color: 'rgba(85,85,85,0.4)'
}
},
axisPointer: {
type: 'shadow'
},
}
],
yAxis: [
{
type: 'value',
name: '元（斤）',
min: 0,
max: 10,
interval: 2.5,
nameTextStyle: {
color: '#fff',
},
axisLabel: {
formatter: '{value}',
textStyle: {
color: '#fff'
},
},
axisLine: {
lineStyle: {
color: 'rgba(85,85,85,0.4)'
}
},
axisTick: {
show: false,
lineStyle: {
color: 'rgba(85,85,85,0.4)'
}
},
splitLine:{ //去除网格线
show: true,
lineStyle: {
color: ['rgba(85,85,85,0.4)']
}
},
},
{
type: 'value',
axisLine: {
lineStyle: {
color: 'rgba(85,85,85,0.4)'
}
},
},
],
series: [
{
name: '最高价',
type : 'line',
label : {
show: true,
position: 'top',
color: '#fff',
},
itemStyle: {
normal: {
lineStyle: {
width:2, //调整 线条的宽度
color : '#28F2A8' //线条颜色 - 绿色
}
}
},
// showSymbol: false,
smooth: true,
barWidth : '20%',
data: this.highPriceList,
},
{
name: '最低价',
type : 'line',
label : {
show: true,
position: 'bottom',
color: '#fff',
},
itemStyle: {
normal: {
lineStyle: {
width:2, //调整 线条的宽度
color : '#28D8FF' //线条颜色 - 蓝色
}
}
},
// showSymbol: false,
smooth: true,
barWidth : '20%',
data: this.lowerPriceList,
},
]
});
}
}
}
</script>展区监控，菜hibit官方使用的海康摄像头和录像机，该监控系统仅限于内网访问。我们采用了最为直接的方式，在展示电脑上嵌入海康DEMO视频片段，并通过样式调整实现了监控画面的实时显示。通过Vue框架内嵌iframe的方式，实现了监控画面的实时更新，并通过样式调整优化了显示效果。
<div id="page1-rvm1">
<iframe src="http://127.0.0.1/en/cbhs2.html" frameborder="0" wmode="opaque" scrolling="no"></iframe>
</div>注意：
- 海康的demoWeb 控件 V3.0 基于 ActiveX 和 NPAPI 开发，接口封装于 javascript 脚本，以 javascript 接口形式提供用户 集成，支持网页上实现预览、回放、云台控制等功能。该控件开发包仅支持 B/S 网页开发，不适用于 C/S 开发。
- 安装activex控件，此处坑较多，我的电脑是windows10的系统，IE浏览器始终安装不成功，后再另一台windows7系统的IE10上成功安装了此控件，附上安装失败时的处理方式：https://www.nhxz.com/fanyi/18102974563ba21a90da13da.html
5、产品图展示，图片自动循环轮播，
- npm install vue-awesome-swiper --save
1. /*全局引入*/
2. import VueAwesomeSwiper from 'vue-awesome-swiper'
3. import 'swiper/dist/css/swiper.css' //这里注意具体看使用的版本是否需要引入样式，以及具体位置
4. Vue.use(VueAwesomeSwiper)- 页面中使用
1. <swiper :options="swiperOption" ref="mySwiper">
2. <!-- slides -->
3. <swiper-slide v-for="(item,index) in proImgList" :key="index">
4. <img class="img-cover" :src="item">
5. </swiper-slide>
6. </swiper>- js中配置参数，详细请移步：https://www.swiper.com.cn/api/index.html
data中：
swiperOption: { //绿色果蔬的产品轮播
direction: "horizontal",
observer:true,//修改swiper自己或子元素时，自动初始化swiper
observeParents:true,//修改swiper的父元素时，自动初始化swiper
autoplay: {
delay: 1500,
stopOnLastSlide: false,
disableOnInteraction: false,
},
loop: true,
loopedSlides: 0,
initialSlide: 0,
slidesPerView: 2,
spaceBetween: '3.33%',
speed: 800,
},监听：
computed: {
swiper () {
return this.$refs.mySwiper.swiper;
}
},该植物种植模型在第二屏界面加载时，自动调用该函数进行处理。在不同阶段，会自动切换显示内容，时间间隔由系统自动控制。图片的显示效果通过CSS3的动画效果实现，淡入淡出效果自然流畅。
- 页面使用：
1. <div class="growing">
2. <div class="g-item" v-for="(item,index) in growingList" :key="index" :class="{active: currentIndex==index}">
3. <div class="left-title">
4. <div class="title-line"></div>
5. <div class="flex">
6. <p class="step color-fff">{{item.id}}</p>
7. <div class="color-fff text">
8. <h3>{{item.period}}</h3>
9. <!-- <p>{{item.dataInfo}}</p> -->
10. </div>
11. </div>
12. </div>
13. <img :src="item.imgSrc" alt="">
14. </div>
15. </div>- js数组及函数
data中:
growingList: [ //种植模型
{id: '01', period: '缓苗期管理', dataInfo: '(定植后1周)', imgSrc: 'static/images/growing1.png'},
{id: '02', period: '定植期管理', dataInfo: '(定植后2~4周)', imgSrc: 'static/images/growing2.png'},
{id: '03', period: '开花坐果期管理', dataInfo: '(定植后5~8周)', imgSrc: 'static/images/growing3.png'},
{id: '04', period: '果实膨大期和成熟期管理', dataInfo: '(定植后9~11周)', imgSrc: 'static/images/growing4.png'},
{id: '05', period: '采收期管理', dataInfo: '(雌花开放后37~40天采收第一批瓜)', imgSrc: 'static/images/growing4.png'},
],监听：
watch: {
currentPage (newValue, oldValue) {
console.log("currentPage: "+newValue, oldValue);
if(newValue == 2){
// 种植模型
this.plantModelAnt()
this.pageSwitch2()
}else{
// console.log(newValue, oldValue)
this.pageSwitch1()
}
},
},函数：
// 种植模型动画
plantModelAnt(){
var that = this;
setTimeout(() => {
console.log("当前展示屏===" +that.currentPage)
if(that.currentIndex < 4){
that.currentIndex += 1
}else{
that.currentIndex = 0
}
console.log('currentIndex====' + that.currentIndex)
that.plantModelAnt()
},11000)
},7、大棚监控，使用的萤石云，在萤石的后台拿到对应的Rtmp流地址
- 页面使用：
1. <video id="myPlayer" playsInline webkit-playsinline autoplay>
2. <source src="对应流地址" type="rtmp/flv" />

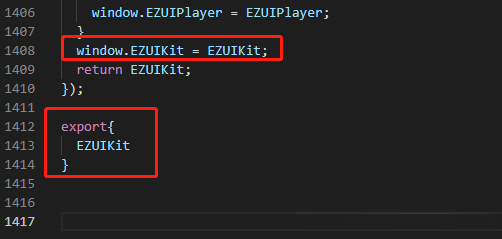

3. </video>- 将EZuikit.js下载本地引入，修改下
import { EZuikit } from '../common/js/EZuikit.js' mounted(){
var player = new EZUIKit.EZUIPlayer('myPlayer');
}如有不懂请咨询QQ：1294487763，非相关请勿扰，谢谢！
