30V电子烟专用LDO-低功耗LDO在电子烟中的应用
电子烟的基本工作原理**

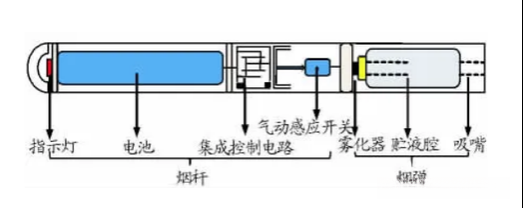

当使用者吸电子烟时，产生的气流通过气流感应器，气流感应器产生信号唤醒MCU，雾化器进入工作状态，将烟油雾化成细小的颗粒，供使用者吸入肺中，同时吐出模拟烟雾，达到香烟的真实感。
电子烟的发展历程**
大致可以分为三段：
- 第一代
第一代电子烟在外形上，完全模仿真实香烟的形状，由烟杆，雾化器，烟弹组成，功率大概在3-5W，缺点是雾化器容易烧断，并且在换烟油时容易伤到雾化器尖头，导致不出烟。
- 第二代
电子烟弥补了上一代的缺点，给雾化器加了保护罩，并且烟弹是直接插进雾化器里的，减小了雾化器的损伤，电子烟的功率也达到了20W左右。
- 第三代
电子烟是目前人们普遍使用的，采用一次性的雾化器烟弹，在外观和材料方面有了很大提高，功率可达80W左右。

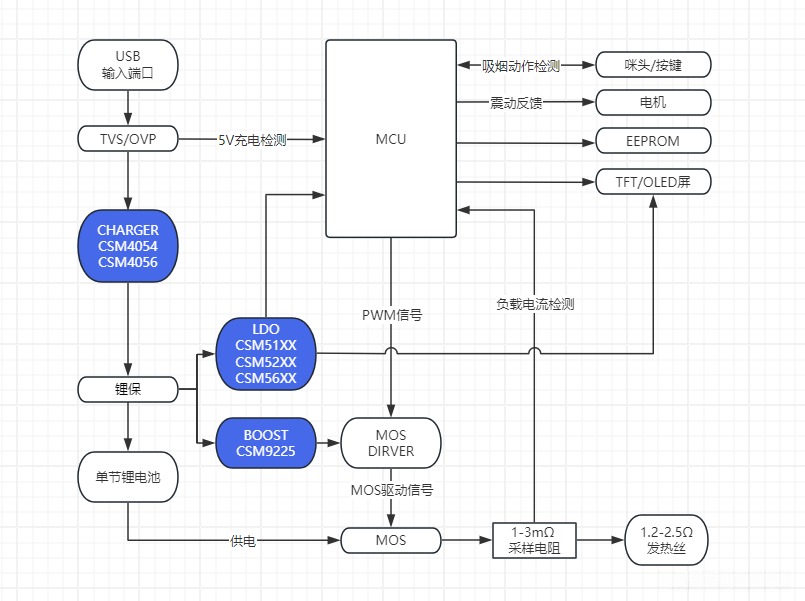

随着电子烟市场需求与发展趋势，电子烟方案不断朝着智能化、个性化、多样化以及健康辅助等方向继续演进。以目前流行的OLED屏显示和触摸彩屏显示方案来说，电子烟的控制系统一般主要由主控芯片、充电芯片、LDO、MOS管、升压芯片、显示屏、电池、按键、LED呼吸灯和雾化器等组成，其主要的电子器件BOM组成如下图。电池一般采用可以充电的锂电池，因此需要采用单片机对锂电池进行充放电管理控制，以保护电池的使用安全。
| 序号 | 器件名称 |
|---|---|
| 1 | MCU |
| 2 | LDO |
| 3 | DC-DC BOOST |
| 4 | Charge IC |
| 5 | MOS Driver |
| 6 | MOSFET |
| 7 | Flash |
LDO在电子烟上的应用**
在电子烟中，LDO通常用于以下几个方面：
1、电池管理：电子烟通常使用可充电电池供电，LDO可用于将电池提供的不稳定电压稳定为适当的工作电压，确保电子烟的正常。
2、稳定输出电压：电子烟通常需要稳定的输出电压来供应烟雾发生器、加热线圈等组件。LDO可以将电源输入电压稳定为设定的输出电压，确保这些组件能够正常工作。
3、电源滤波：电子烟可能会受到电源噪声和干扰的影响，LDO可以帮助滤除这些噪声，提供更纯净的电源供应，以确保电子烟的稳定性和可靠性。

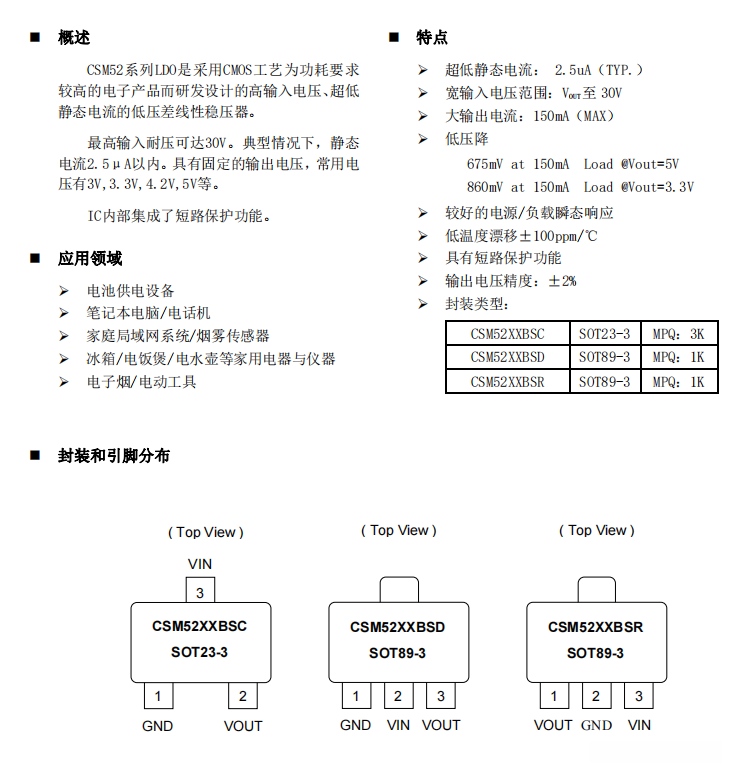

CSM5233是一款专用带屏电子烟应用上的超低功耗LDO。非常符合电子烟方案。
1、上电瞬间无延时，直接输出3.3V或3.0V，可避免市面普遍LDO上电瞬间电压不稳烧毁单片机。
2、耐压高达30V, 电流150mA、输出电压范围从1.8V到5.0V。超高的耐压杜绝尖峰电压带来的风险。
3、超低静功耗：2.5uA，有效延长电池续航能力。
4、高纹波PSRR：65dB确保稳定赶紧的电源供应。
5、SOT23-3、SOT89-3。
