【SLAM】运行ORB-SLAM2并使用evo工具评估TUM/KITTI/EuRoC单目数据集

评估ORB-SLAM2在TUM、KITTI和EuRoC数据集上的性能，主要包含以下步骤：
安装依赖
使用Python安装必要的库，包括numpy、scipy和matplotlib，并安装evo工具。
运行ORB-SLAM2

• 下载并解压数据集（如TUM、KITTI、EuRoC）。
• 使用build.sh脚本编译代码，然后运行./build.sh。
• 根据数据集类型，调整代码路径，运行./ORB-SLAM2/ORBvoc.txt生成估计轨迹。
  评估数据集
• 使用evo工具对生成的轨迹与地面真实值进行对比，计算绝对位姿误差（APE）和相对位姿误差（RPE）。
• APE通过计算绝对位姿的均方根误差（RMSE）评估，RPE通过计算相对位姿的均方根误差（RMSE）评估。
• 生成结果文件并进行可视化分析，如误差图、直方图和箱线图。
  注意事项
• 处理时间戳对齐问题，使用-s参数进行尺度调整，-a参数进行对齐。
• 根据配置需求调整evo工具参数，如使用--correct_scale处理单目相机尺度不确定性。
• 遇到错误时，优先使用pip安装evo的依赖库，或通过pip install --user重新安装。

单目下运行ORB-SLAM2并使用evo工具评估TUM/KITTI/EuRoC数据集

1 算法性能评估标准

• （1）系统运行性能的评估指标-绝对位置误差(ATE)

• （2）系统稳定性的评估指标-相对位置误差(RPE)

• （3）精度统计量-误差均方根（RMSE）

• 2 安装依赖项

• • （1）Numpy安装
  • （2）SciPy安装
  • （3）matplotlib安装

• 3 evo安装

• • （1）pip安装
  • （2）源码安装
  • （3）测试
  • （4）报错处理

• 4 evo使用

• • （1）轨迹可视化

  • （2）轨迹评估

  • • 1）计算绝对位姿误差
    • 2）计算相对位姿误差

  • （3）结果比较

  • （4）格式转换

  • （5）配置更改

  • （6）时间戳对齐

• 5 通过运行ORB-SLAM2对数据集进行评估

  • （1）对TUM数据集进行评估
    • （2）对KITTI数据集进行评估
    • （3）对EuRoC数据集进行评估

1 算法评价指标

当评估一个SLAM/算法的表现时，可以从时耗、复杂度、精度等多个方面进行分析。其中，精度的评价主要基于两个指标ATE和RPE。这两个evaluation metrics最早是在TUM数据集benchmark中定义的，且应用极为广泛。

定义一下公式标注：

该算法估计的位姿：P_1,...,P_n \in SE(3)
真实位姿：Q_1,...,Q_n \in SE(3)
下标代表时间t或帧，假设估计位姿和真实位姿各帧时间已对齐，总帧数相同。
各相隔时间的时间间隔：\Delta

系统性能评估机制采用绝对轨迹误差指标

绝对轨迹误差（absolute trajectory error）是通过计算相机位姿的真实值与SLAM系统估计值之间的偏差来衡量的。程序首先根据位姿的时间戳对真实值和估计值进行对准，然后计算每对位姿之间的偏差，并最终以图表的形式呈现，该指标特别适合用于评估视觉SLAM系统的性能。

绝对位姿误差是估计位姿与真实位姿直接计算的差值，可以直接反映算法的精度以及轨迹的整体一致性。估计位姿与groundtruth通常不在同一个坐标系中，因此我们需要先将两者对齐至同一尺度。

• 对于双目SLAM和RGB-D SLAM：

利用最小二乘法推导估计位姿至真实位姿的转换关系，其中转换矩阵\text{S}属于特殊欧氏群SE(3)。

• 对于单目SLAM：

由于存在尺度不确定性，我们需要计算相应的相似转换矩阵 \text{S}\in Sim(3)，以实现从估计位姿向真实位姿转换。

因此第i帧的ATE定义如下：

F_i:=Q_i^{-1}SP_i

与RPE相似，建议使用RMSE统计ATE

\text{RMSE}(F_{1:n},\Delta):=(\frac1m \sum_{i=1}^m \rVert trans(F_i) \Vert ^2)^{\frac12}

也可以使用平均值、中位数等来反应ATE亦可。

（2）系统漂移评估-相对轨迹误差(RPE)

相对位姿误差（relative pose error）用于衡量相同时间点位姿变化的差异。同样，在时间戳对齐后，真实位姿和估计位姿每隔相同时间间隔计算位姿变化的量度，通过计算两者的差值，可以得到相对位姿误差。该标准适用于评估估计系统的漂移程度。

相对位姿误差主要用来衡量相隔固定时间差\Delta的两帧位姿差的精度（相对于真实位姿），类似于直接测量里程计的误差。
接下来，我们定义第i帧的RPE（Relative Position Error）如下：

E_i:=(Q_i^{-1}Q_{i+\Delta})^{-1}(P_i^{-1}P_{i+\Delta})

在已知总数n与间隔\Delta的前提下，可得m=n-\Delta个RPE值，接着通过RMSE方法统计该误差，得到一个总体评估值。

\text{RMSE}(E_{1:n},\Delta):=(\frac1m \sum_{i=1}^m \rVert trans(E_i) \Vert ^2)^{\frac12}

其中trans(E_i)代表取相对位姿误差中的平移部分translation。

除了RMSE，还可以直接使用平均值、甚至中位数来描述相对误差情况。

需要注意的是，RPE由两部分误差构成，具体包括旋转误差和平移误差。通常情况下，仅通过平移误差即可进行评估，但若需要更全面的分析，可以采用相同的方法对旋转角误差进行统计。

在实际情况中，我们发现\Delta的取值方式多种多样，为了全面评估算法性能，建议计算遍历所有\Delta的RMSE均值。

\text{RMSE}(E_{1:n})=\frac1n\sum_{\Delta=1}^n \text{RMSE}(E_{1:n},\Delta).

然而，TUM在自身提供的工具框架内，基于固定数量的RPE样本进行估算，以计算出一个代表性的估计值作为最终输出结果。

综上所述，我们需要注意的是，RPE误差主要包含两部分：平移误差和旋转误差，而ATE仅涉及平移误差。两者间具有较强的相关性，但存在显著差异。在实际应用中，建议根据具体情况选择合适的评价指标来评估算法性能。

（3）精度统计量-均方根误差（RMSE）

均方根误差为回归评价指标。衡量观测值与真实值之间的偏差。

该指标主要作为机器学习模型预测结果的评估依据。

h(x_i)为观测值，y_i为预测值

2 安装依赖项

（1）Numpy安装

    $ sudo apt-get update
    $ sudo apt-get install python-numpy

（2）SciPy安装

    $ sudo apt-get install python-scipy

（3）matplotlib安装

    $ sudo apt-get install python-matplotlib

3 evo安装

官网地址https://github.com/MichaelGrupp/evo

（1）pip安装

    $ pip install evo --upgrade --no-binary evo

或者

（2）源码安装

    $ git clone https://github.com/MichaelGrupp/evo
    $ cd evo
    $ pip install --editable . --upgrade --no-binary evo

（3）测试

    $ evo_ape -h

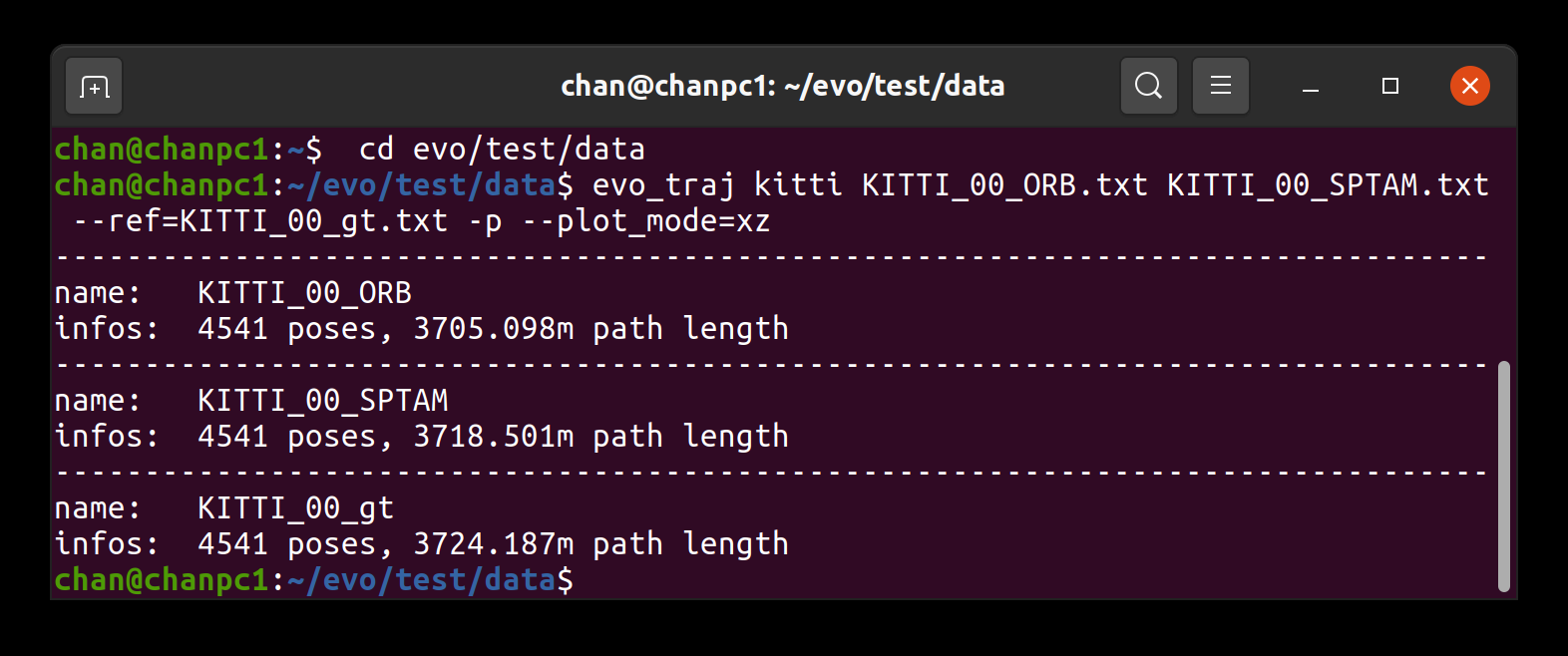

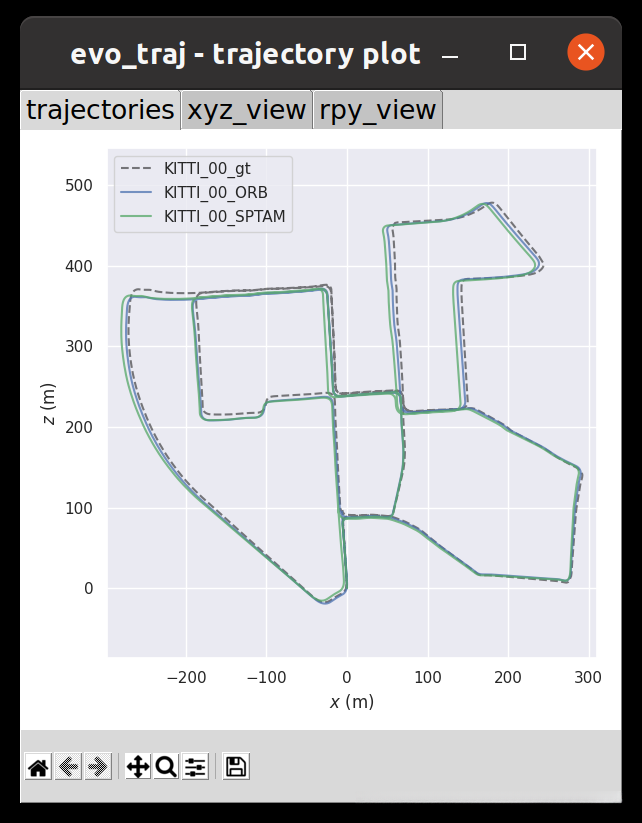

• 运行example

    $ cd evo/test/data
    $ evo_traj kitti KITTI_00_ORB.txt KITTI_00_SPTAM.txt --ref=KITTI_00_gt.txt -p --plot_mode=xz

（4）报错处理

    [ERROR] Unhandled error in evo.main_traj

• 末尾说明是matplotlib版本冲突报错

    ContextualVersionConflict: (matplotlib 1.5.1 (/usr/lib/python2.7/dist-packages), Requirement.parse('matplotlib>=1.5.3'), set(['seaborn']))

解决办法

    $ pip install matplotlib --upgrade --user

若下载超时

    $pip --default-timeout=100 install matplotlib --upgrade --user

• 末尾说明是numpy版本需要更新

    Please upgrade numpy to >= 1.12.0 to use this pandas version

解决办法

    $ pip install numpy --upgrade --user

若下载超时

    pip --default-timeout=100 install numpy --upgrade --user

4 evo使用

评估标准
evo_ape - absolute pose error为绝对位姿偏差
evo_rpe - relative pose error为相对位姿偏差

工具
evo_traj-该工具可进行分析、绘制或导出轨迹，支持处理一个或多个轨迹
evo_res-该工具可比较evo_ape或evo_rpe中的一个或多个结果文件，便于进行对比分析
evo_fig-该工具可重新打开已保存的序列化图，支持实验性功能
evo_config-该工具可管理全局设置和配置文件，用于文件操作管理

其他功能参考：https://github.com/MichaelGrupp/evo/wiki

（1）轨迹可视化

evo_traj
位置参数指定为{kitti, tum, euroc, bag}。
绘制轨迹时，可以添加可选参数 -p 或 --plot。

• 单个轨迹绘制

如：

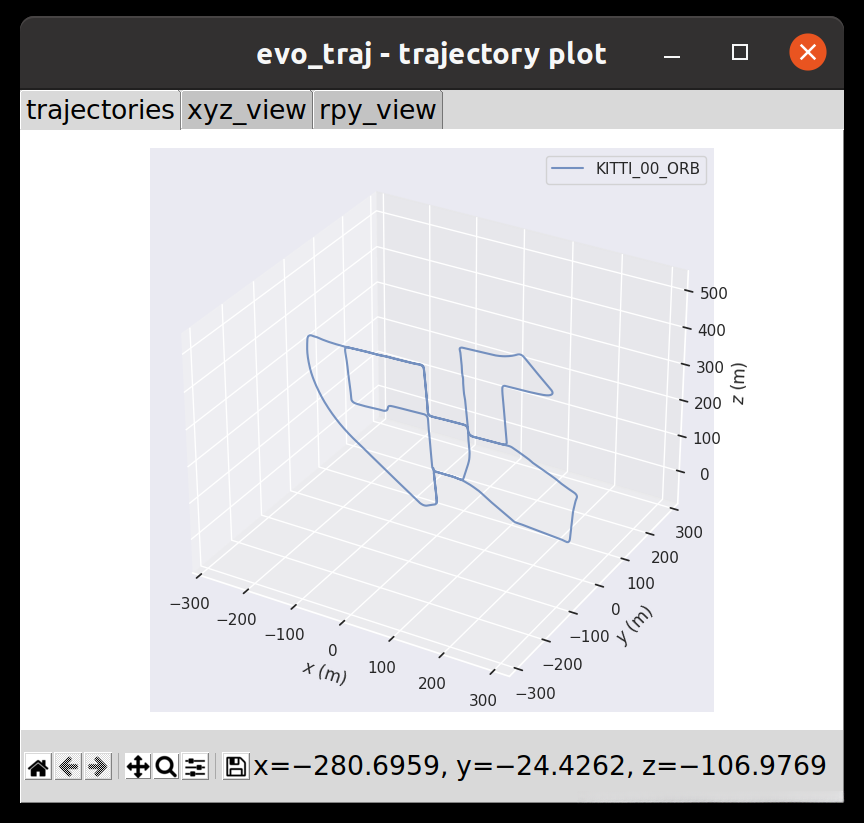

    evo_traj kitti KITTI_00_ORB.txt -p

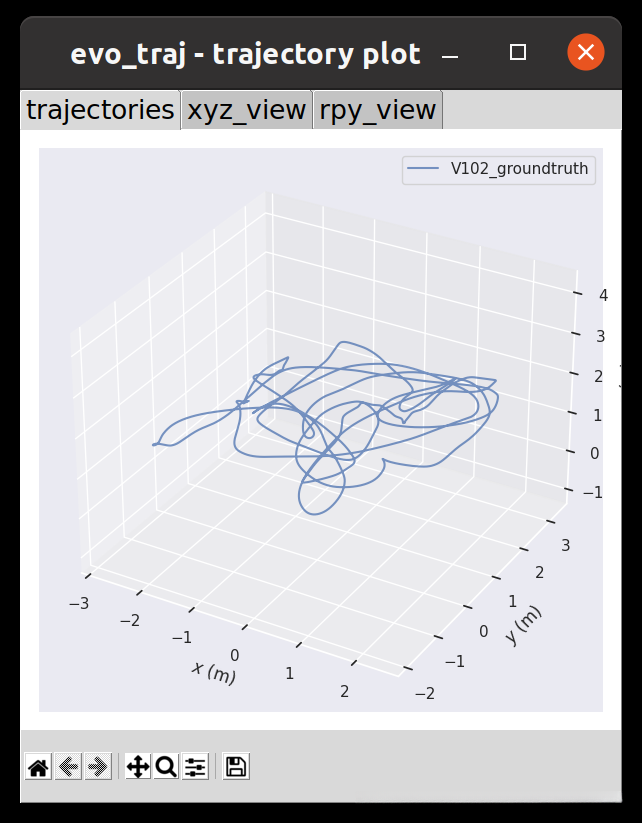

以EuRoc数据集为例，具体而言，需要将基于.csv格式的groundtruth数据转换为基于TUM格式的轨迹文件。

    evo_traj euroc V102_groundtruth.csv --save_as_tum

    evo_traj tum V102_groundtruth.tum -p

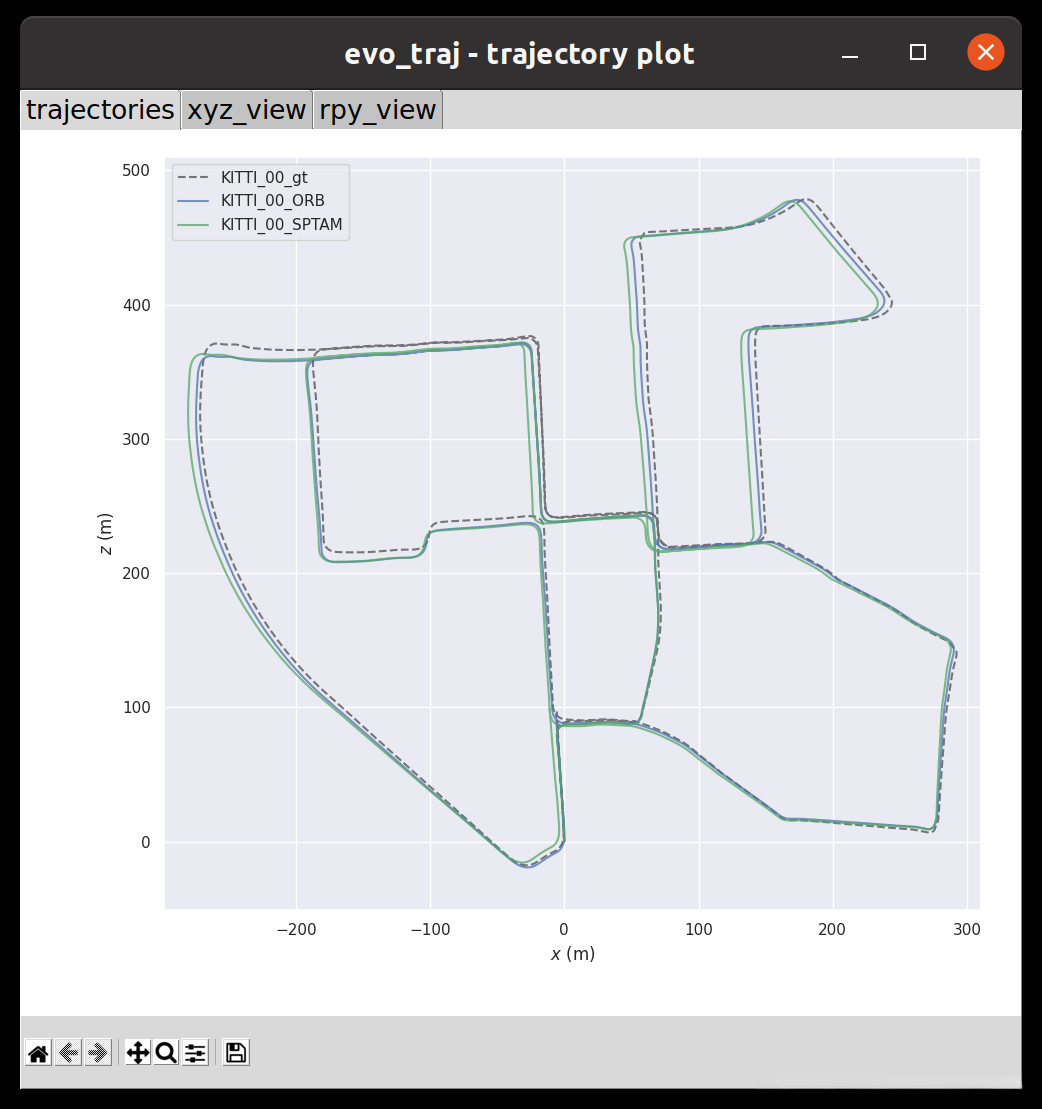

• 多个轨迹绘制

    evo_traj kitti KITTI_00_ORB.txt KITTI_00_SPTAM.txt --ref=KITTI_00_gt.txt -p --plot_mode=xz

通过--ref参数指定参考轨迹，并增加参数-a（或--align）进行对齐（旋转与平移）

此外，单目相机会存在尺度不确定性，通过-s（或 --correct_scale）参数对齐Sim(3)，涉及旋转、平移和尺度缩放。

（2）轨迹评估

evo_ape：用于计算绝对位姿误差(absolute pose error)，用于整体评估整条轨迹的全局一致性。

该算法用于评估轨迹的局部精度，其基于相对位姿误差的度量，用于衡量轨迹的准确性。

两个指令也支持evo_traj的可选参数，轨迹对齐-a与尺度缩放-s

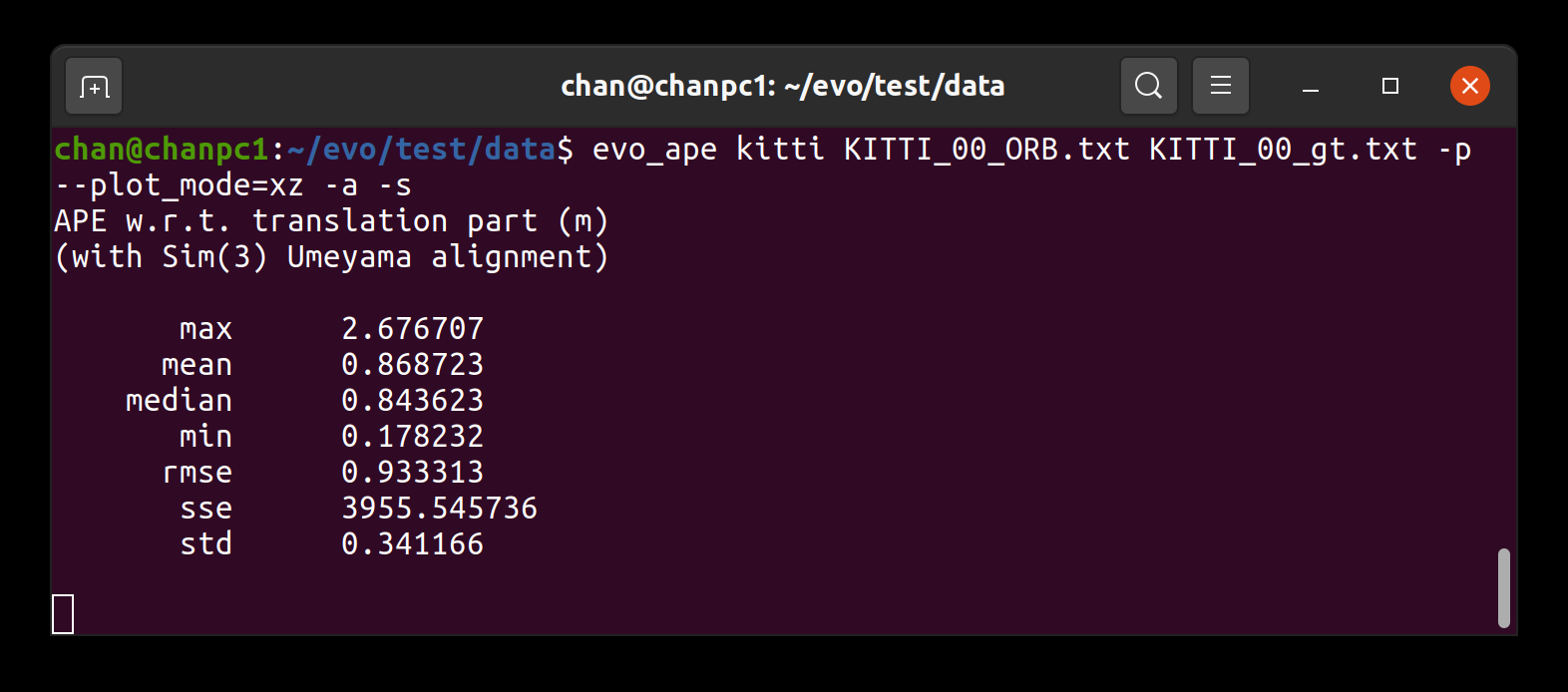

1）计算绝对位姿误差

大多数中论文的指标为测量绝对误差

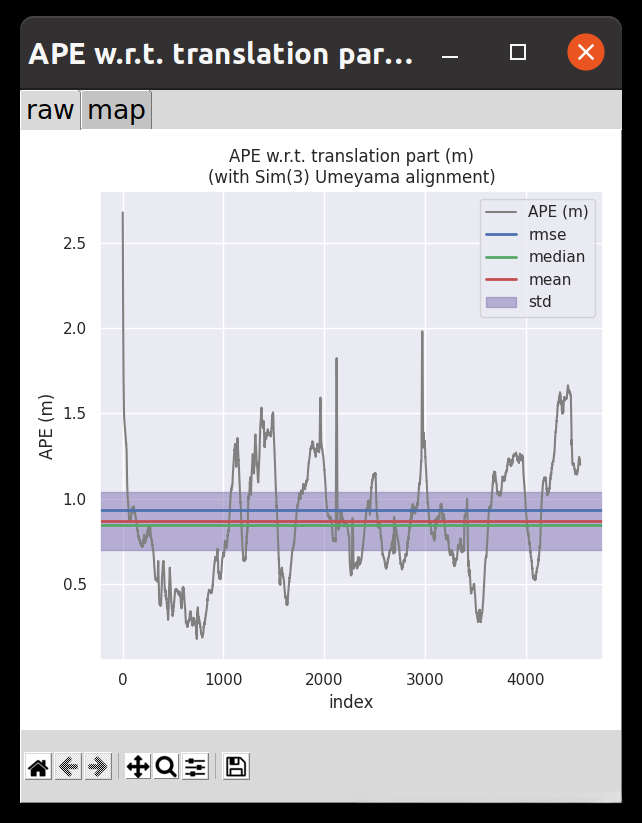

    evo_ape kitti KITTI_00_ORB.txt KITTI_00_gt.txt -p --plot_mode=xz -a -s

显示轨迹误差结果

增加可选参数-p，可以绘制误差相关曲线

评估时，若缩放发生，应将真实轨迹（参考轨迹）放置在估计轨迹（计算轨迹）之前，以避免缩放时参考轨迹出现错误，从而导致误差被错误缩放。

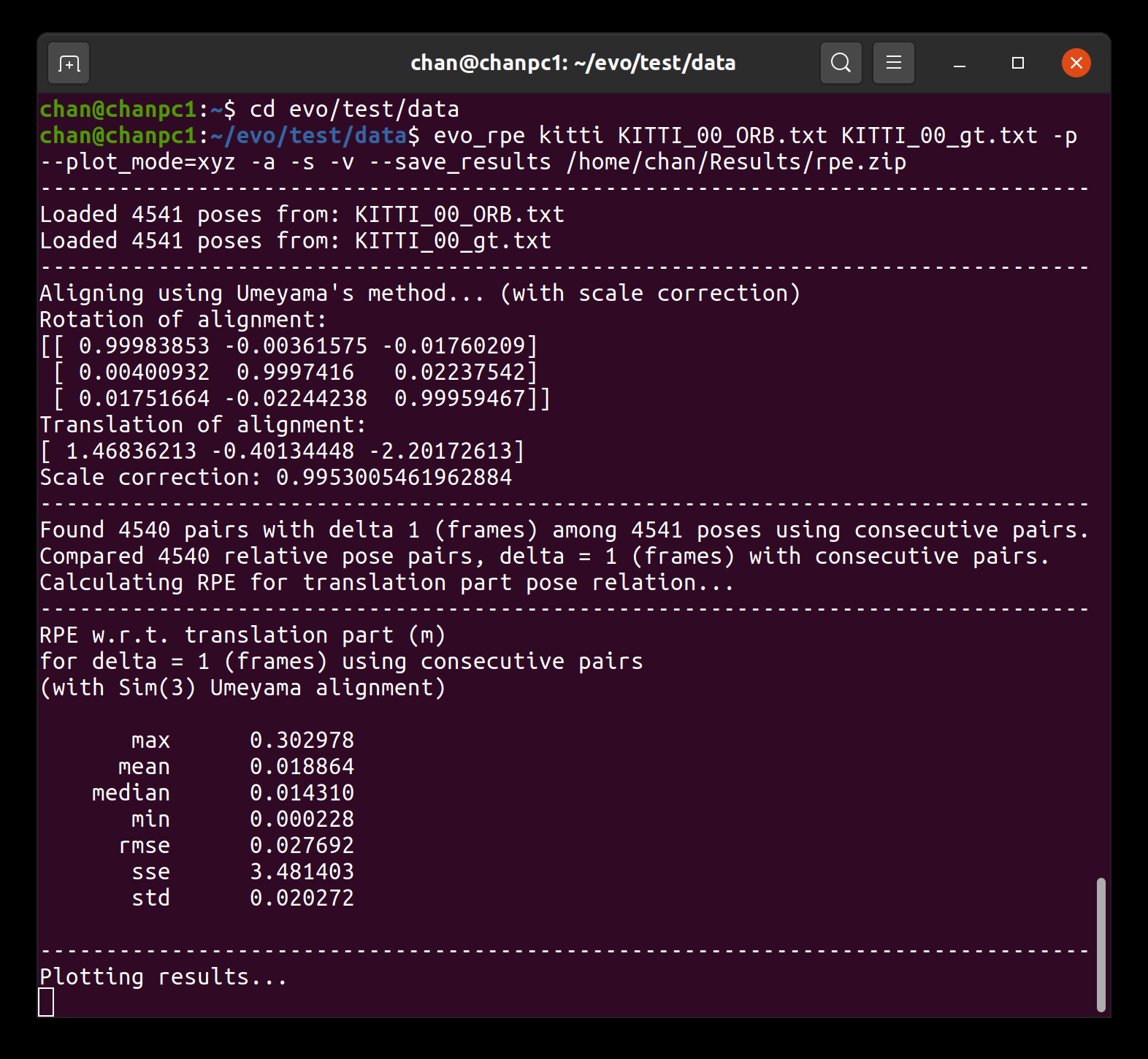

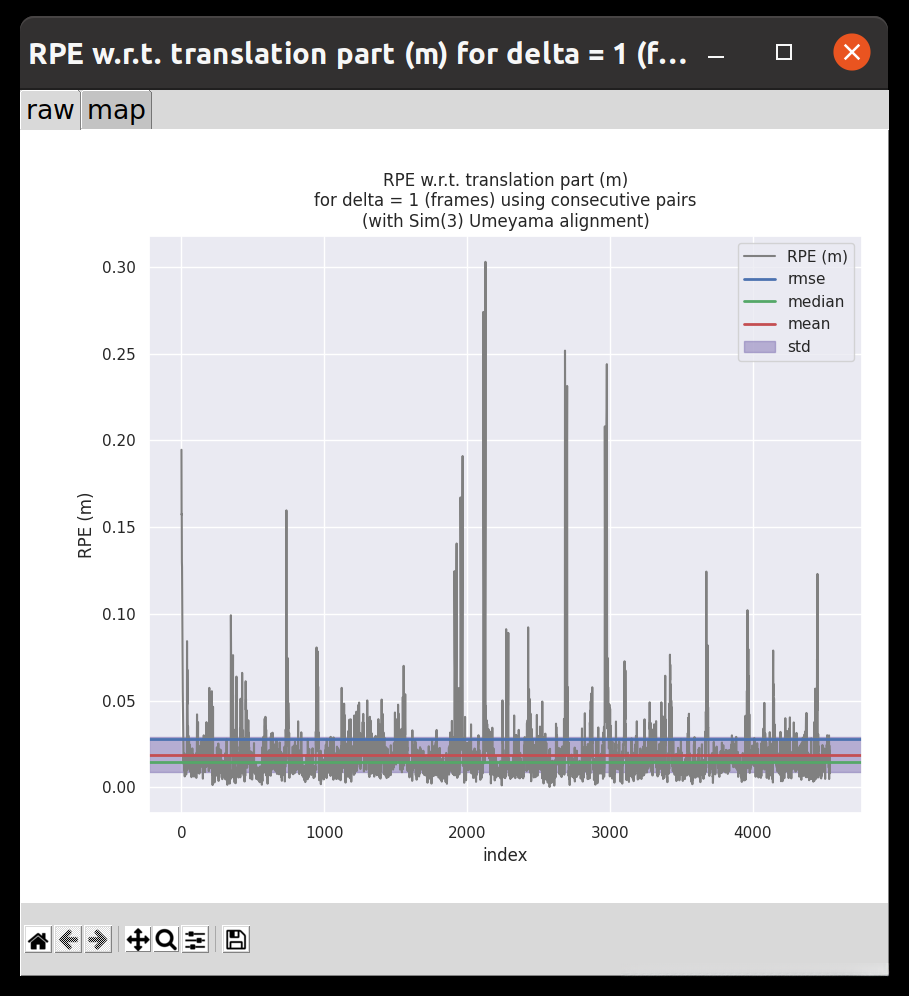

2）计算相对位姿误差

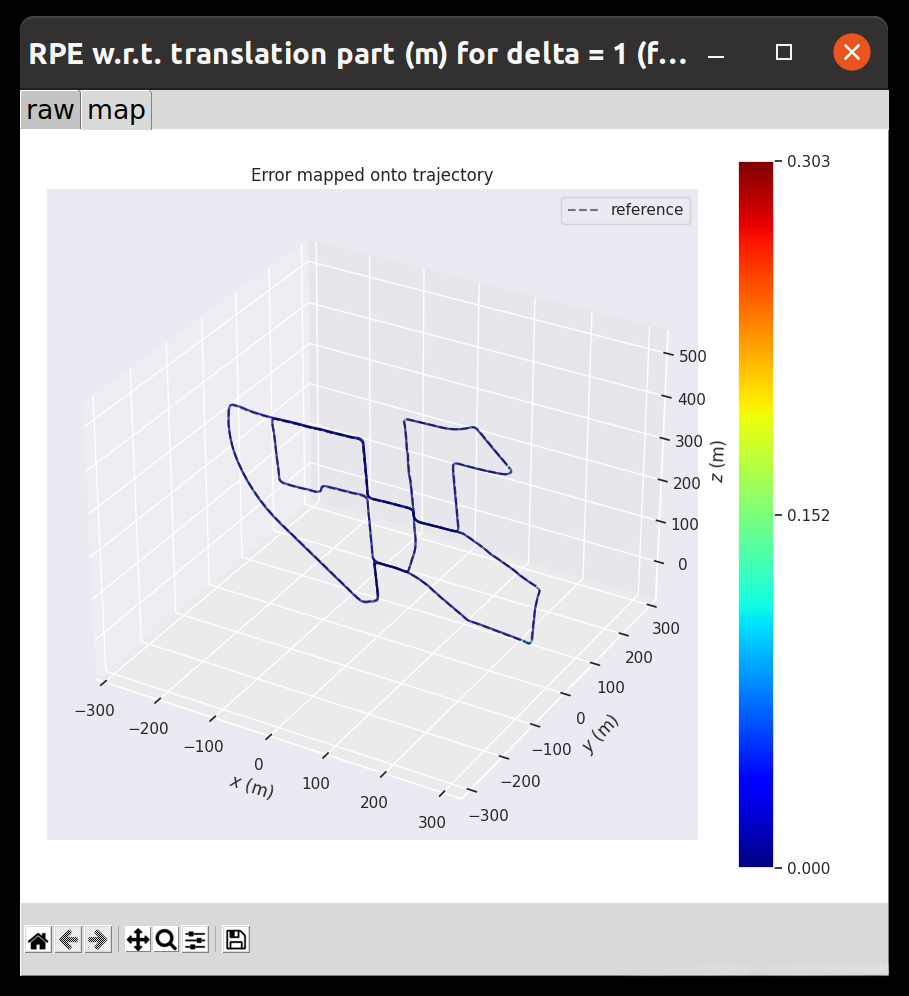

    evo_rpe kitti KITTI_00_ORB.txt KITTI_00_gt.txt -p --plot_mode=xyz -a -s -v --save_results /home/chan/Results/rpe.zip

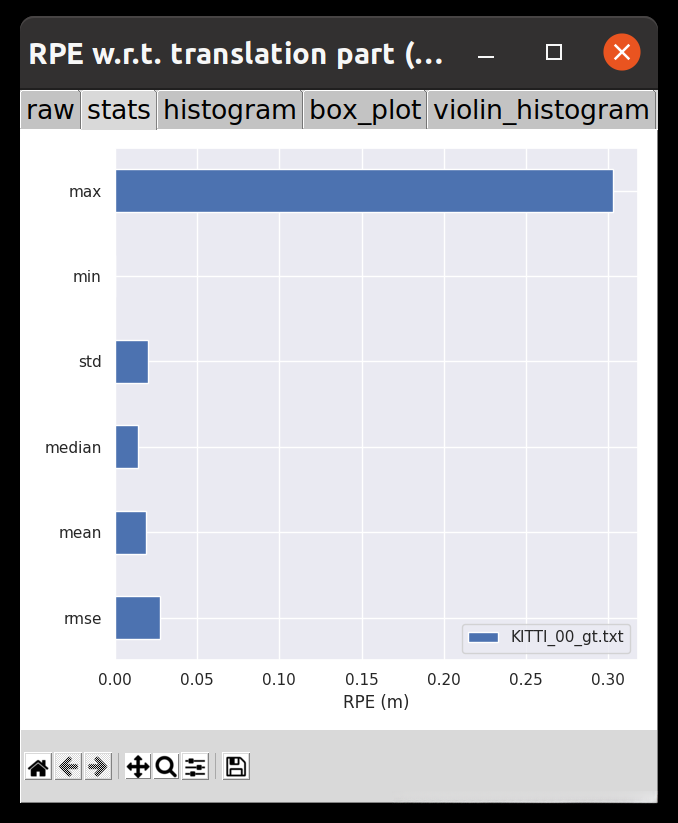

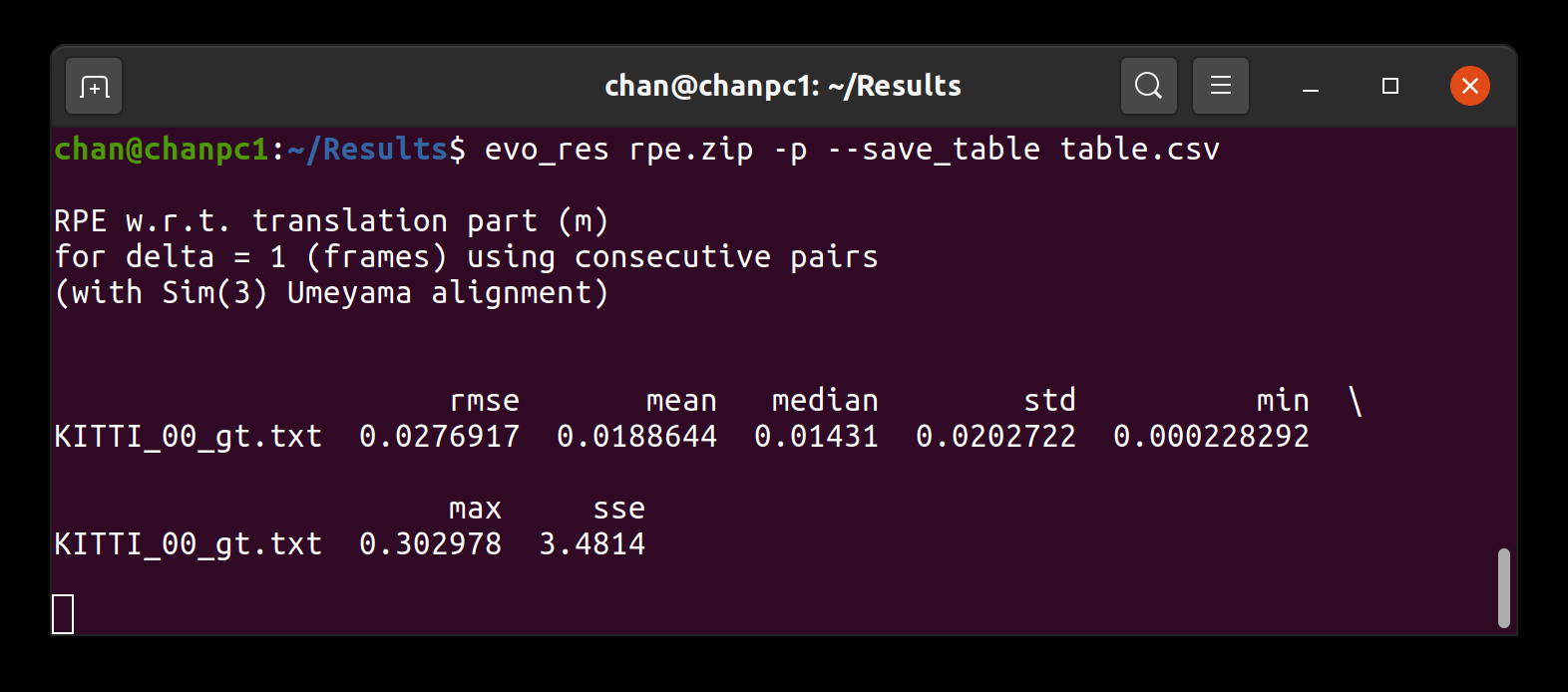

（3）结果比较

    cd ~/Results
    evo_res rpe.zip -p --save_table table.csv

（4）格式转换

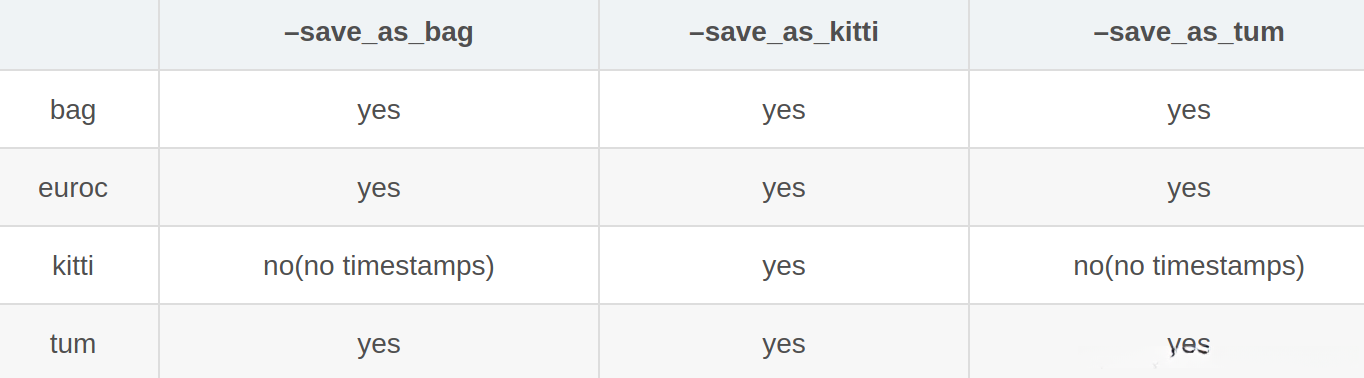

Evo能够处理多种数据集的轨迹数据格式（TUM、KITTI、EuRoC MAV、ROS的bag）并实现格式间的转换。

    "把EuRoc的数据格式转化成TUM数据格式"
    evo_traj euroc data.csv --save_as_tum

    "TUM数据转换成kitti格式"
    evo_traj tum traj_1.txt  --save_as_kitti

    " 把TUM数据格式转化成rosbag"
    evo_traj tum traj_1.txt --save_as_bag

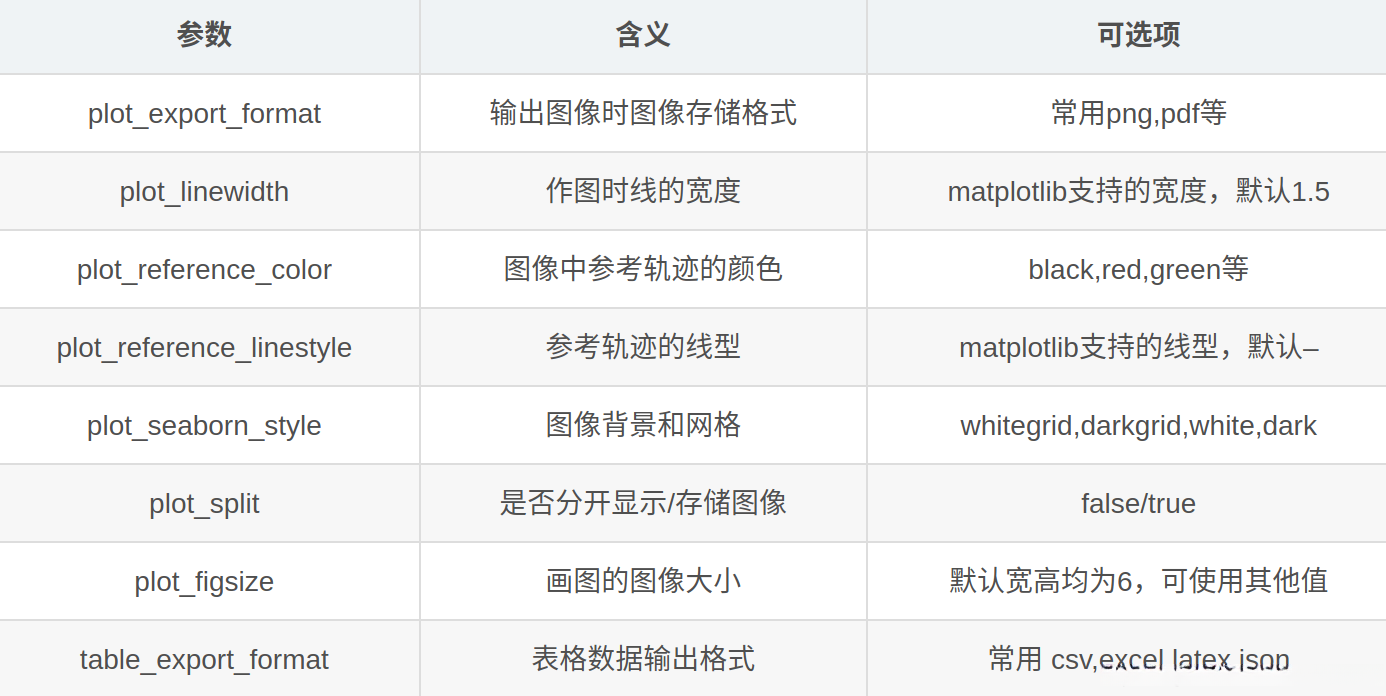

（5）配置更改

    "查看配置"
    evo_config show

    "修改配置"
    env_config set ***
    plot_seaborn_style whitegrid //修改背景栅格　默认 darkgrid
    plot_seaborn_palette bright　//修改线条颜色　bright、deep6、colorblind、pastel、dark、muted 默认deep6
    plot_linewidth 1.5　//修改线宽
    plot_reference_color // 默认black

（6）时间戳对齐

为了实现对测量数据的准确获取，系统必须确保时间戳对齐问题得到妥善处理。

5 运行ORB-SLAM2并评估数据集

安装和编译ORB-SLAM2参考：<>

    $ cd ORB_SLAM2
    $ chmod +x build.sh
    $ ./build.sh

（1）评估TUM数据集

下载官网：http://vision.in.tum.de/data/datasets/rgbd-dataset/download

TUM为RGB-D数据集，下载后进行解压。

命令

    ./Examples/Monocular/mono_tum Vocabulary/ORBvoc.txt Examples/Monocular/TUMX.yaml PATH_TO_SEQUENCE_FOLDER

将TUMX.yaml文件重命名为TUM1.yaml、TUM2.yaml和TUM3.yaml，并分别对应freiburg1、freiburg2和freiburg3序列。变量PATH_TO_SEQUENCE_FOLDER表示下载并解压数据集的目录位置。

例：rgbd_dataset_freiburg1_desk

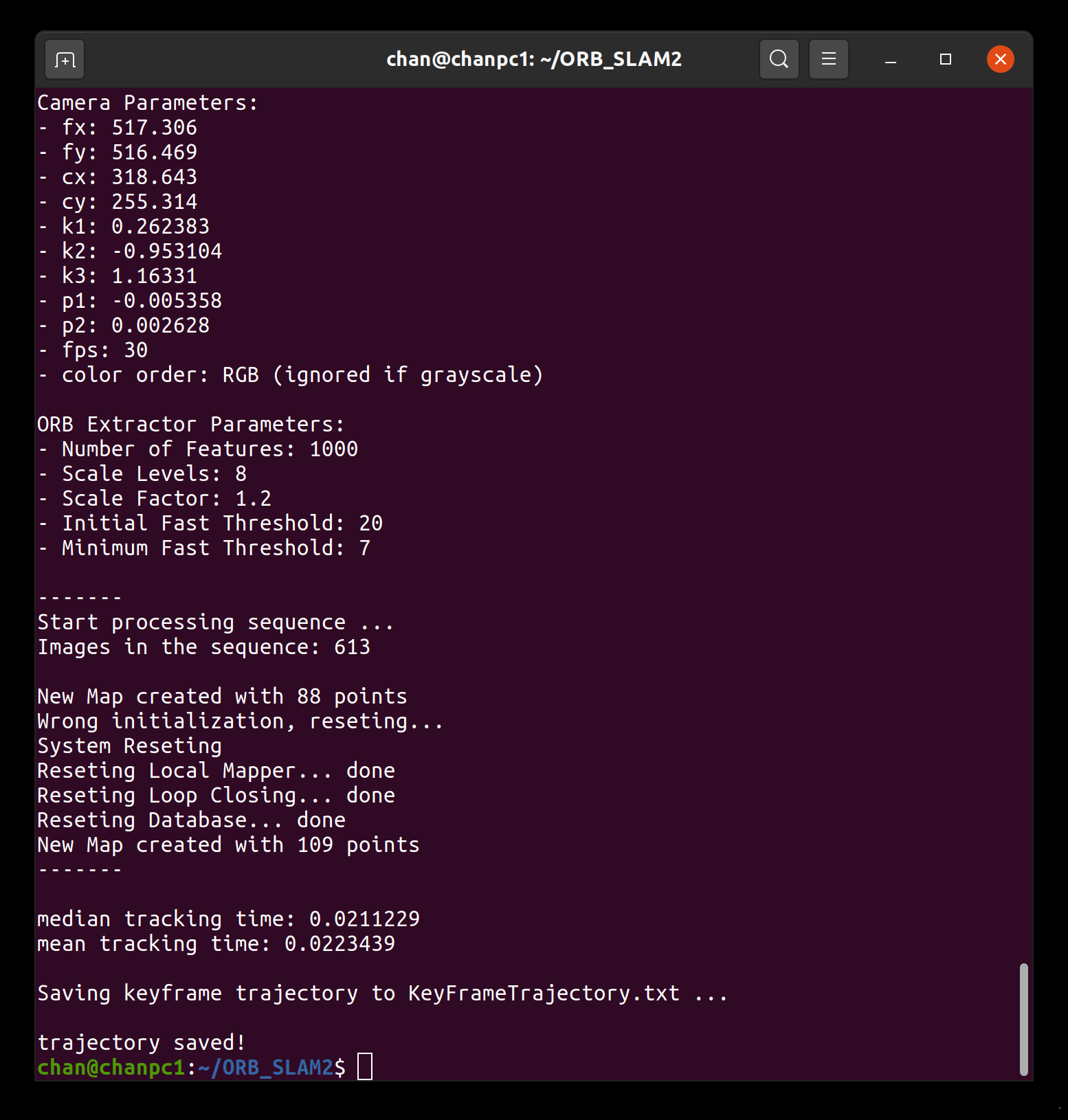

• 运行

• 复制轨迹和groundtruth文件

    cd ORB_SLAM2
    mkdir results
    cp KeyFrameTrajectory.txt ./results/TUM/freiburg1_desk/1/freiburg1_desk_Trajectory.txt

    cd rgbd_dataset_freiburg1_desk
    cp groundtruth.txt  ~/ORB_SLAM2/results/TUM//freiburg1_desk/1/freiburg1_desk_groundtruth.txt

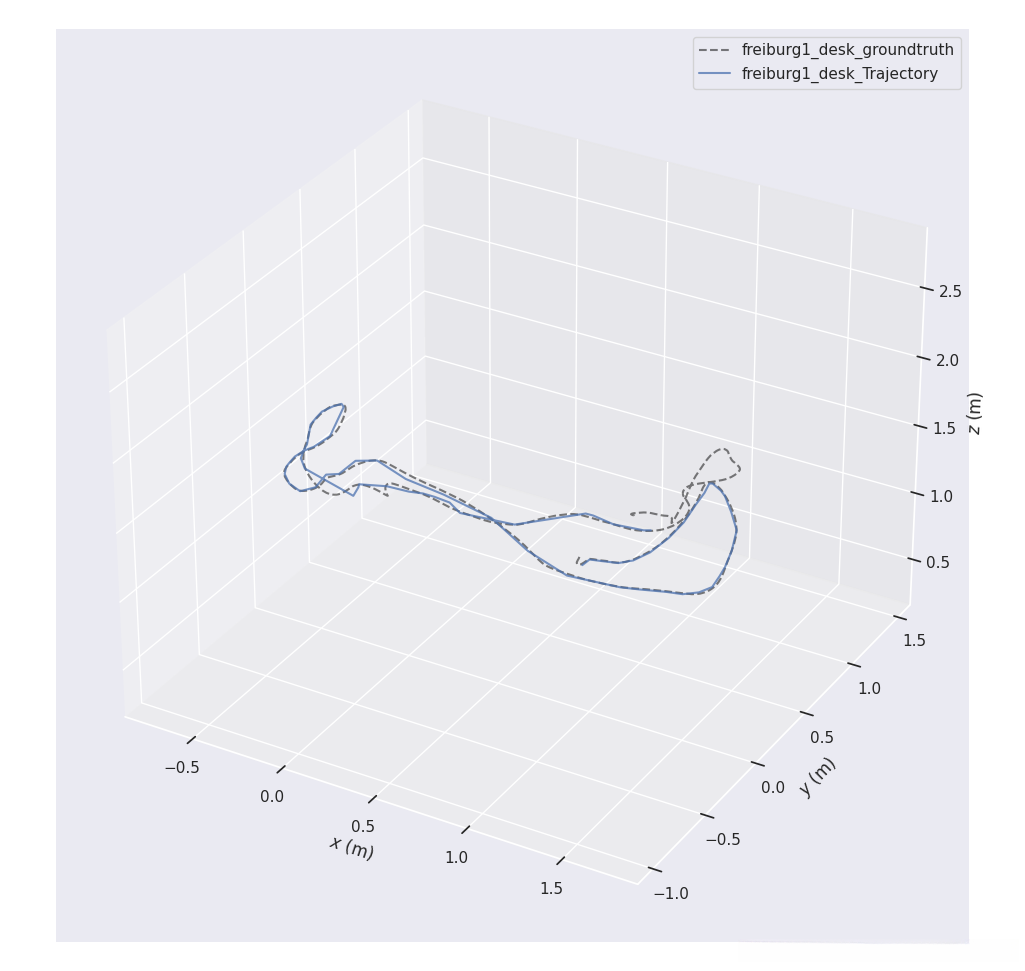

• 绘制轨迹

    cd ~/ORB_SLAM2/results/freiburg1_desk
    evo_traj tum freiburg1_desk_Trajectory.txt --ref=freiburg1_desk_groundtruth.txt  -p --plot -s --correct_scale -a --align

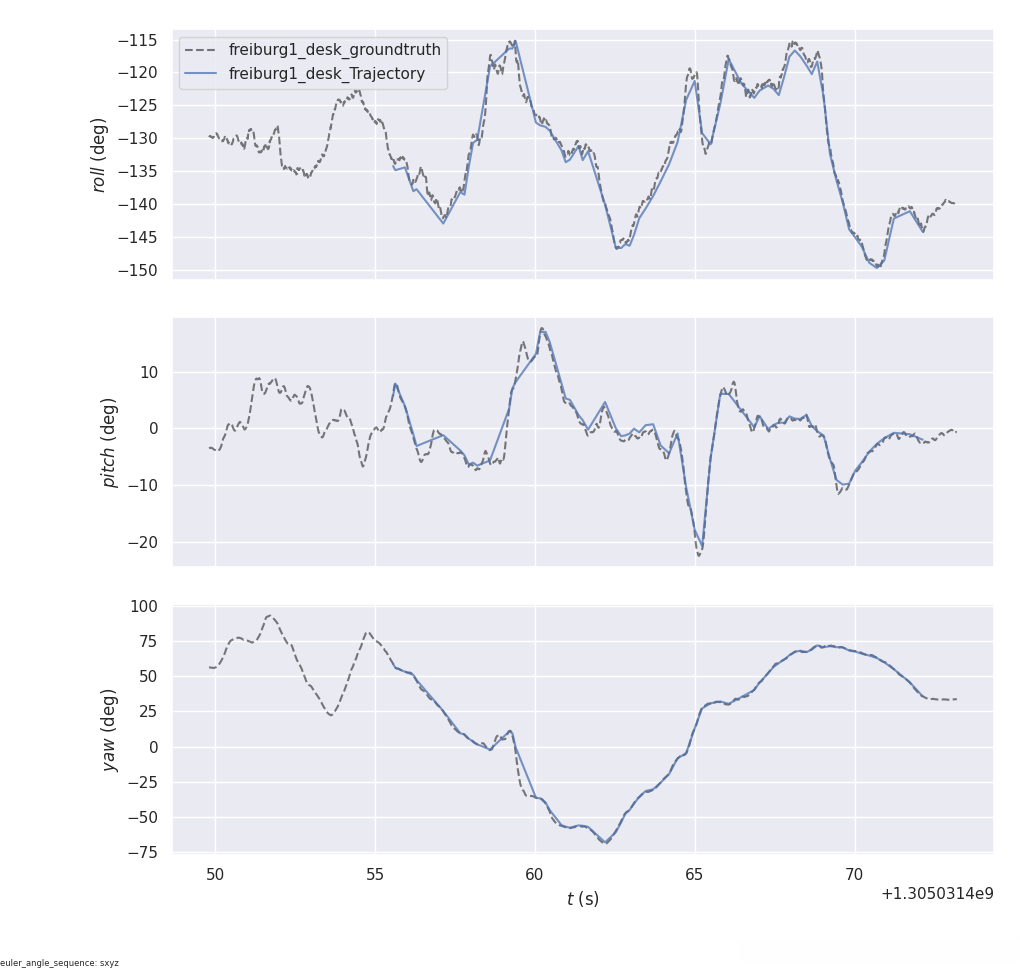

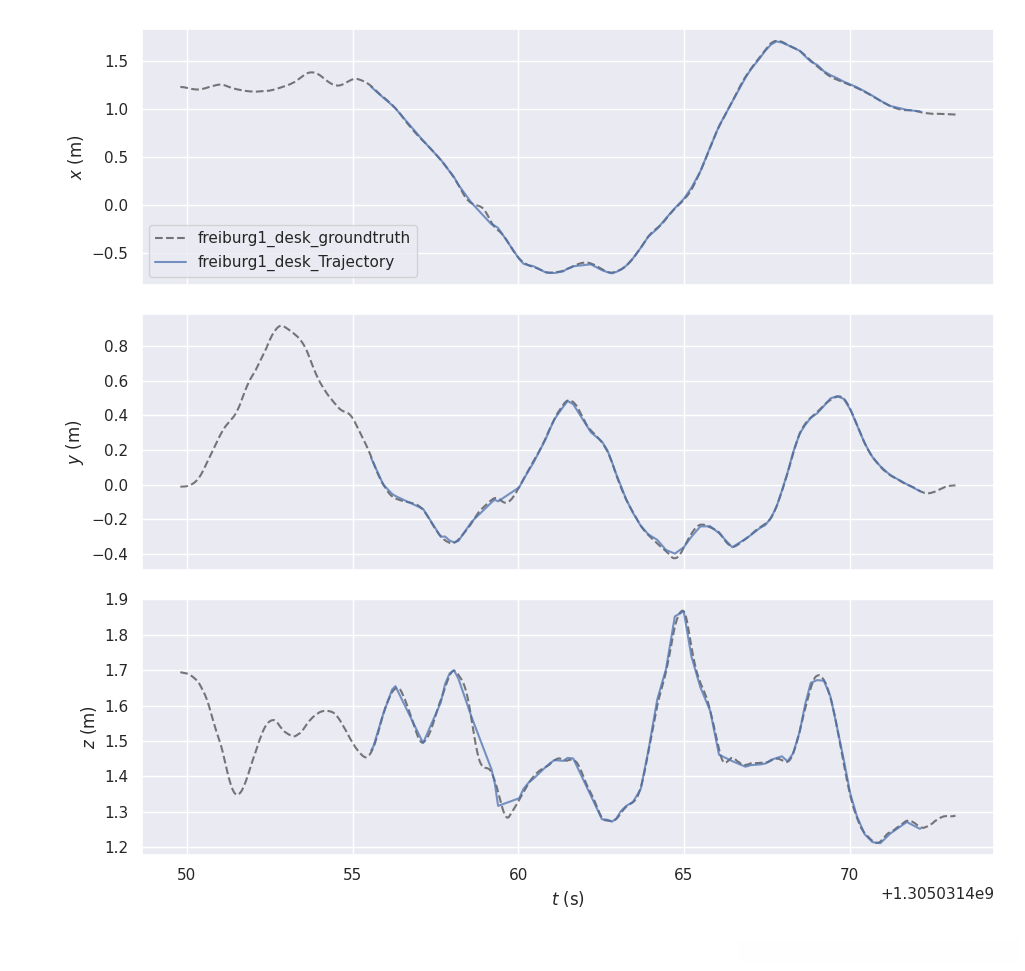

将文件保存为freiburg1_desk_trajectories.png、freiburg1_desk_xyzview.png以及freiburg1_desk_rpyview.png，具体包括三个不同视角的图像数据。

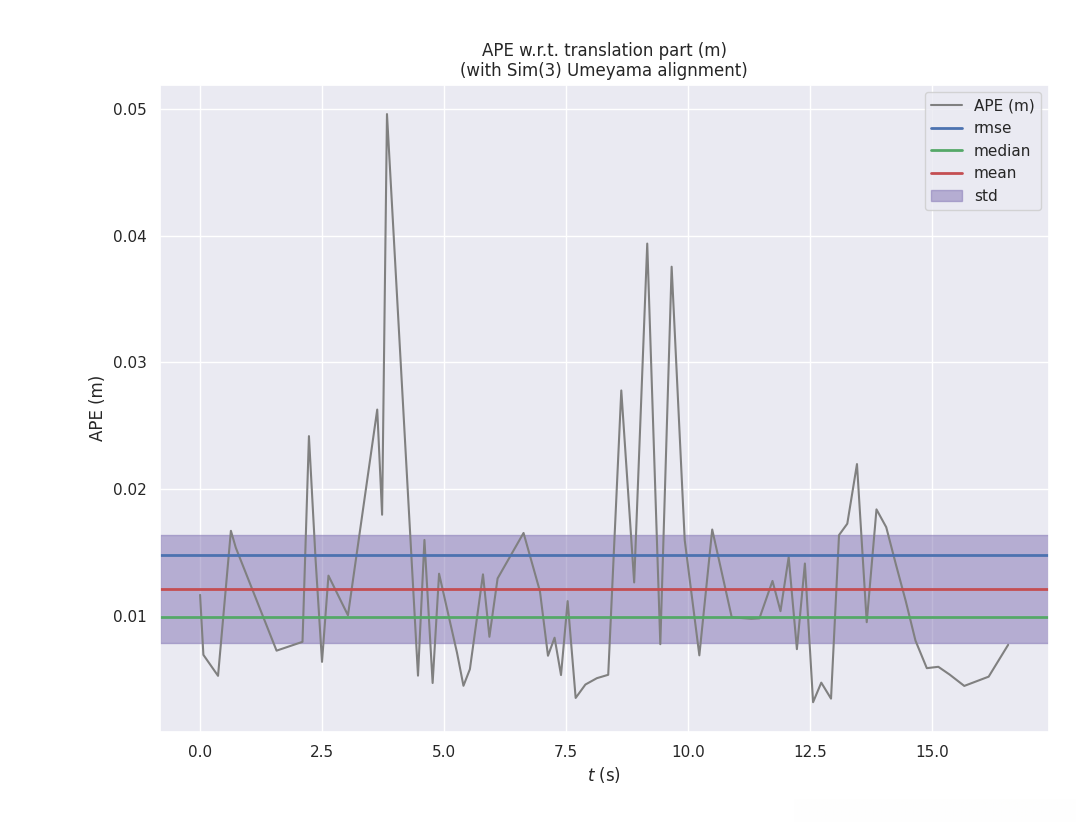

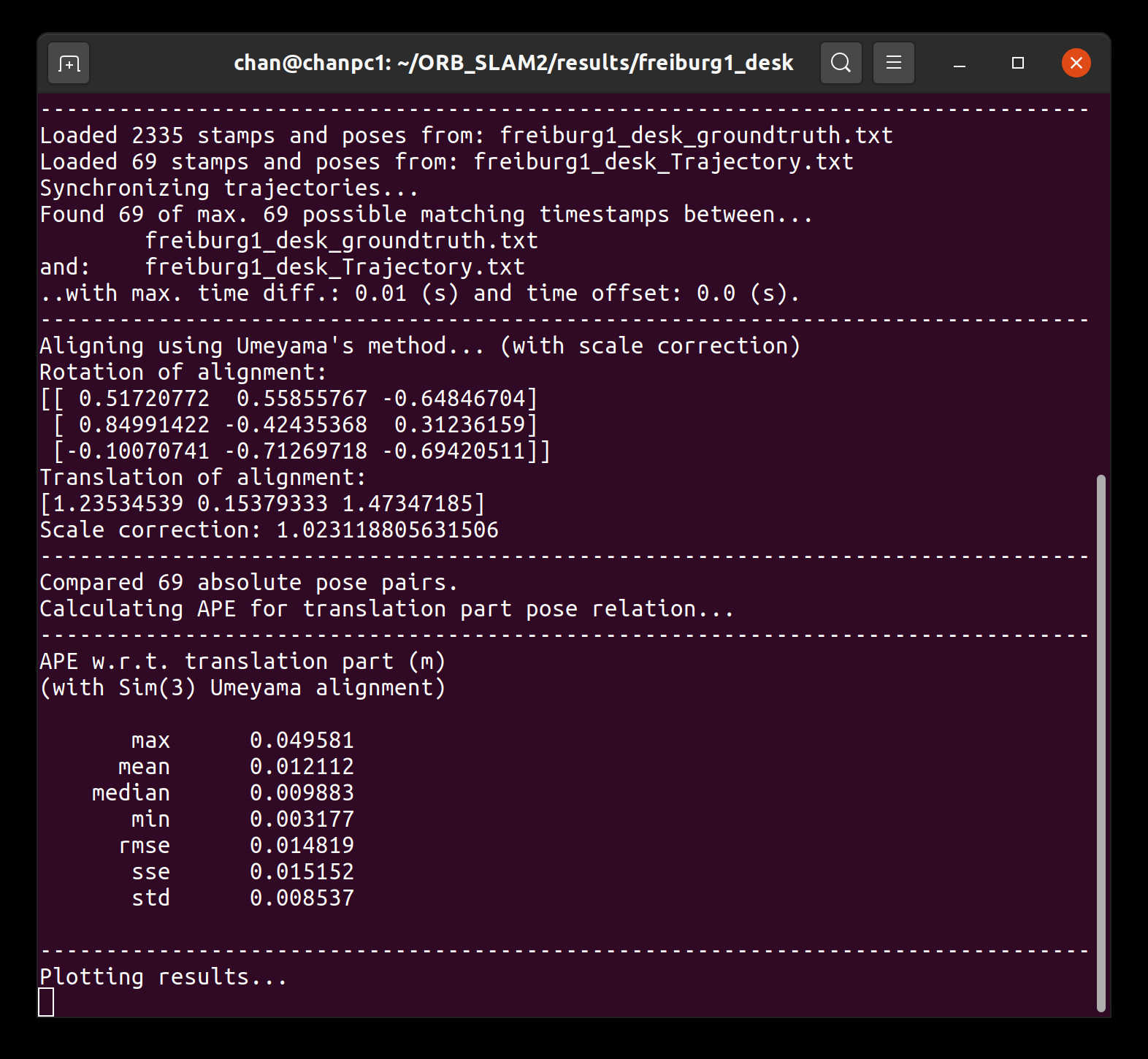

• 评估绝对位姿误差

    cd ~/ORB_SLAM2/results/freiburg1_desk
    evo_ape tum freiburg1_desk_groundtruth.txt freiburg1_desk_Trajectory.txt -p --plot -s --correct_scale -a --align  -v --save_results ~/ORB_SLAM2/results/freiburg1_desk/freiburg1_desk_ape.zip

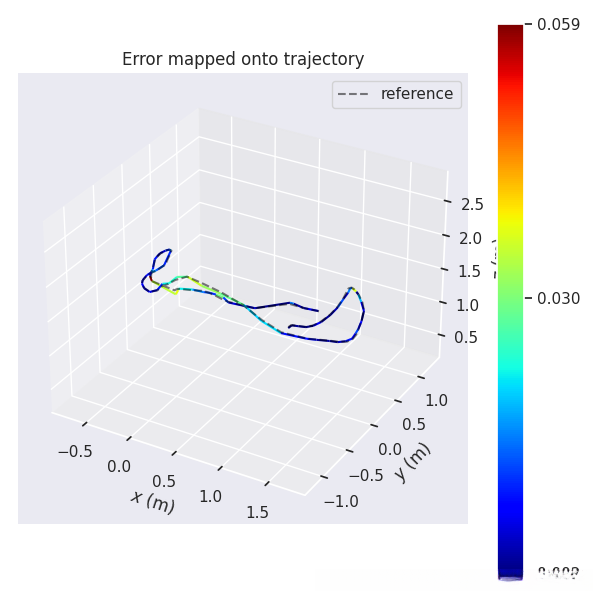

保存为freiburg1_desk_ape.png freiburg1_desk_apemap.png

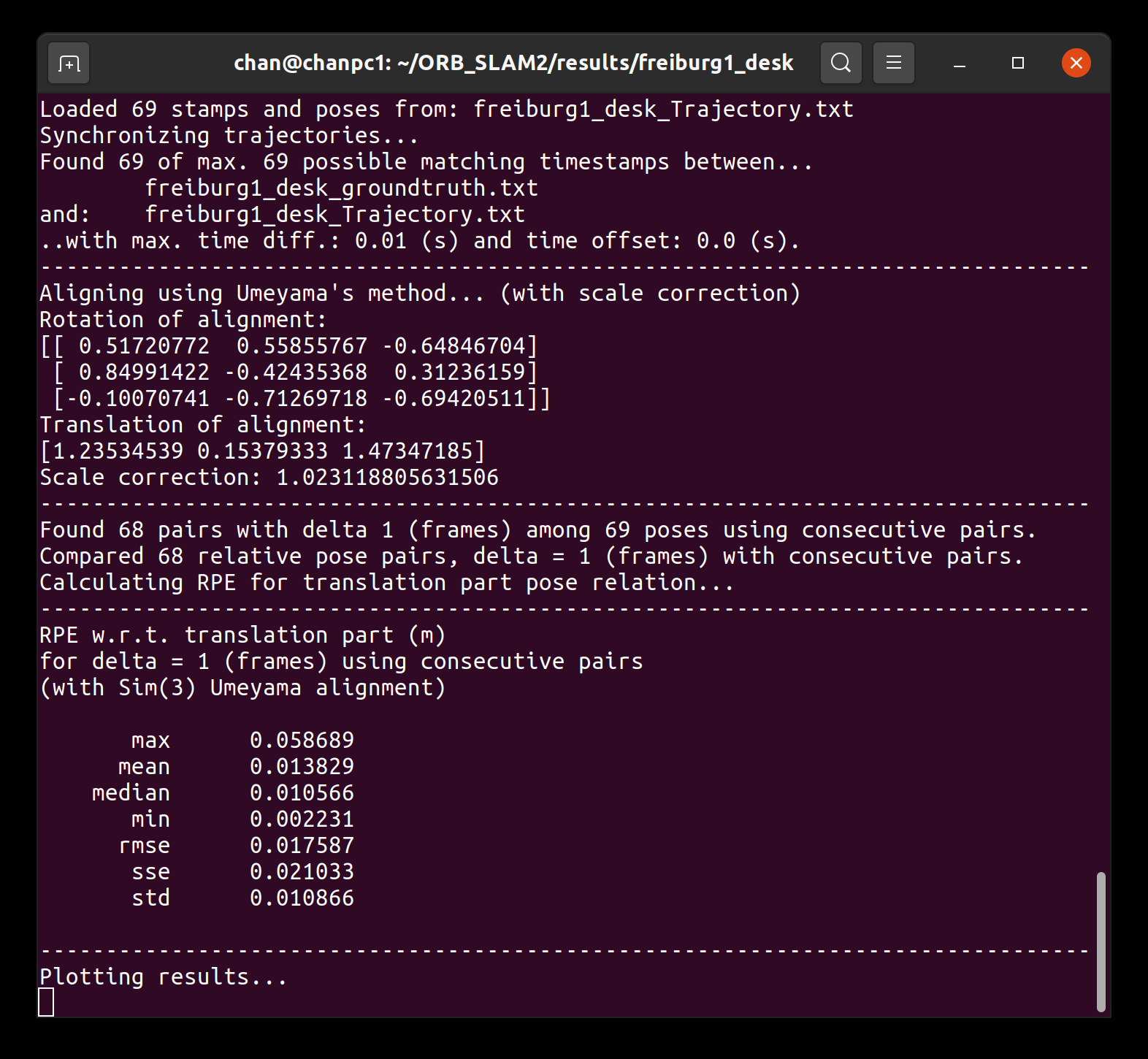

• 评估相对位姿误差

    cd ~/ORB_SLAM2/results/TUM/freiburg1_desk
    evo_rpe tum freiburg1_desk_groundtruth.txt freiburg1_desk_Trajectory.txt -p -a -s  -v --save_results ~/ORB_SLAM2/results/freiburg1_desk/freiburg1_desk_rpe.zip

保存为freiburg1_desk_rpe.png freiburg1_desk_rpemap.png

• 输出ape结果，以便进行比较

    cd ~/ORB_SLAM2/results/TUM/freiburg1_desk
    evo_res freiburg1_desk_ape.zip  -p --save_table freiburg1_desk_apetable.csv

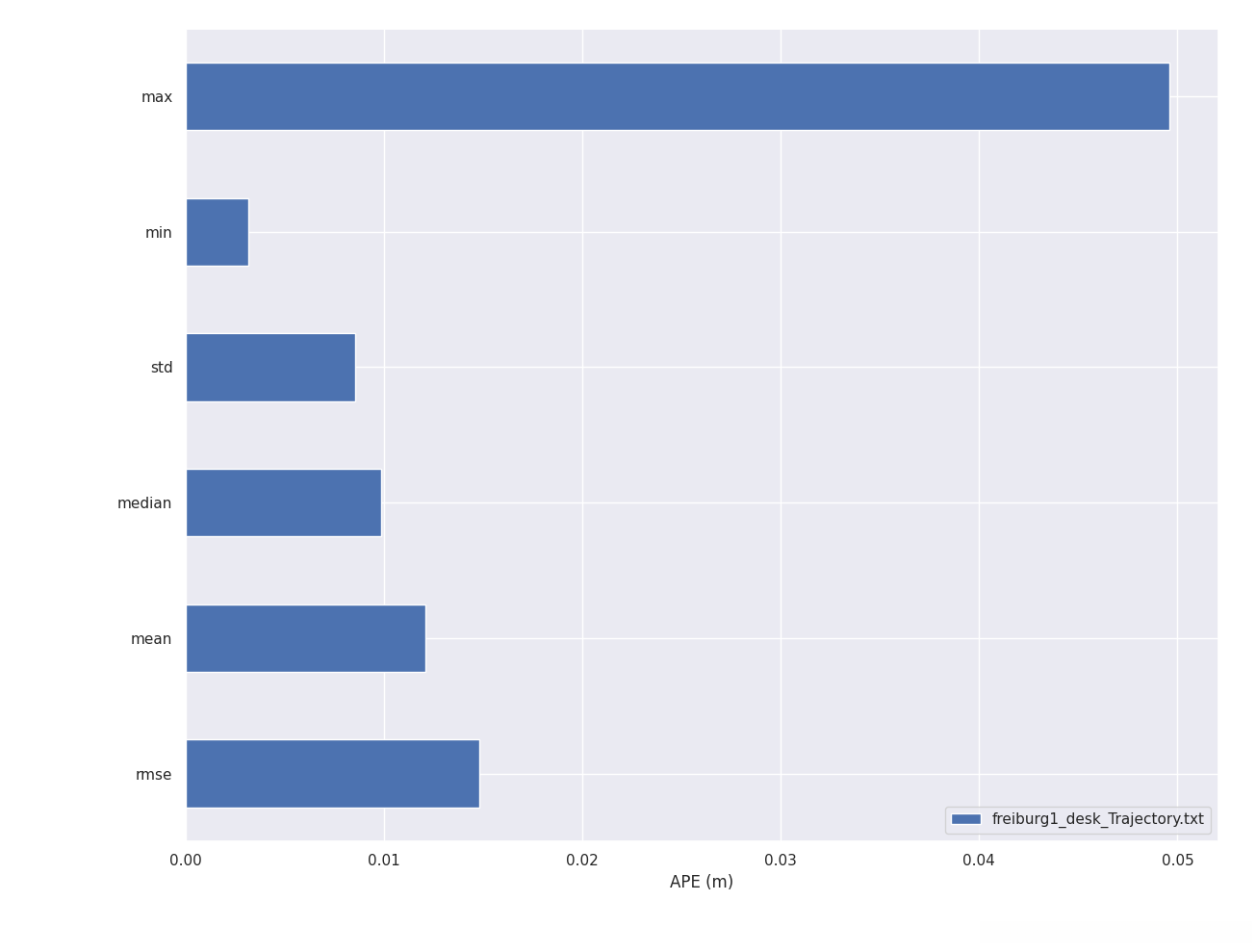

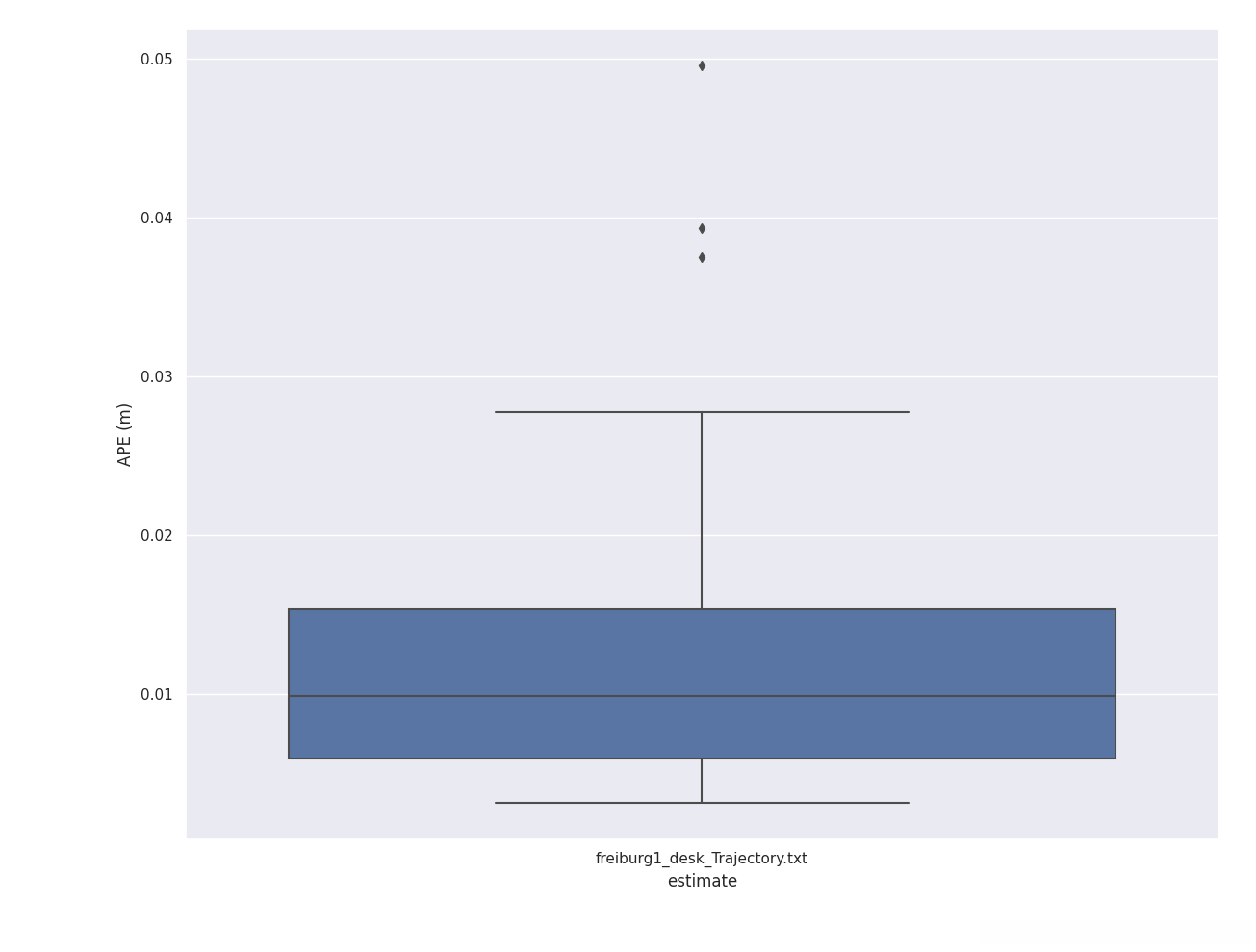

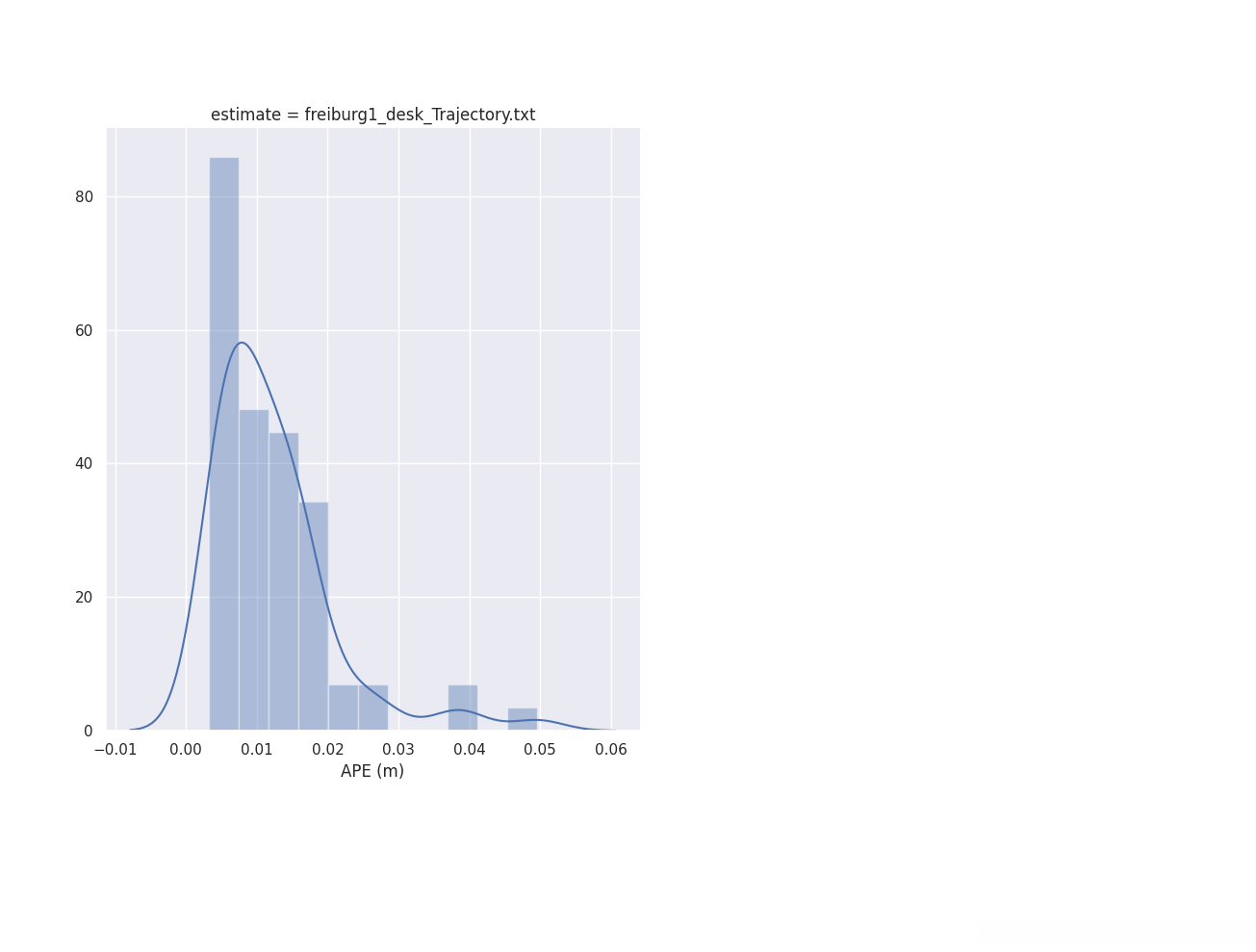

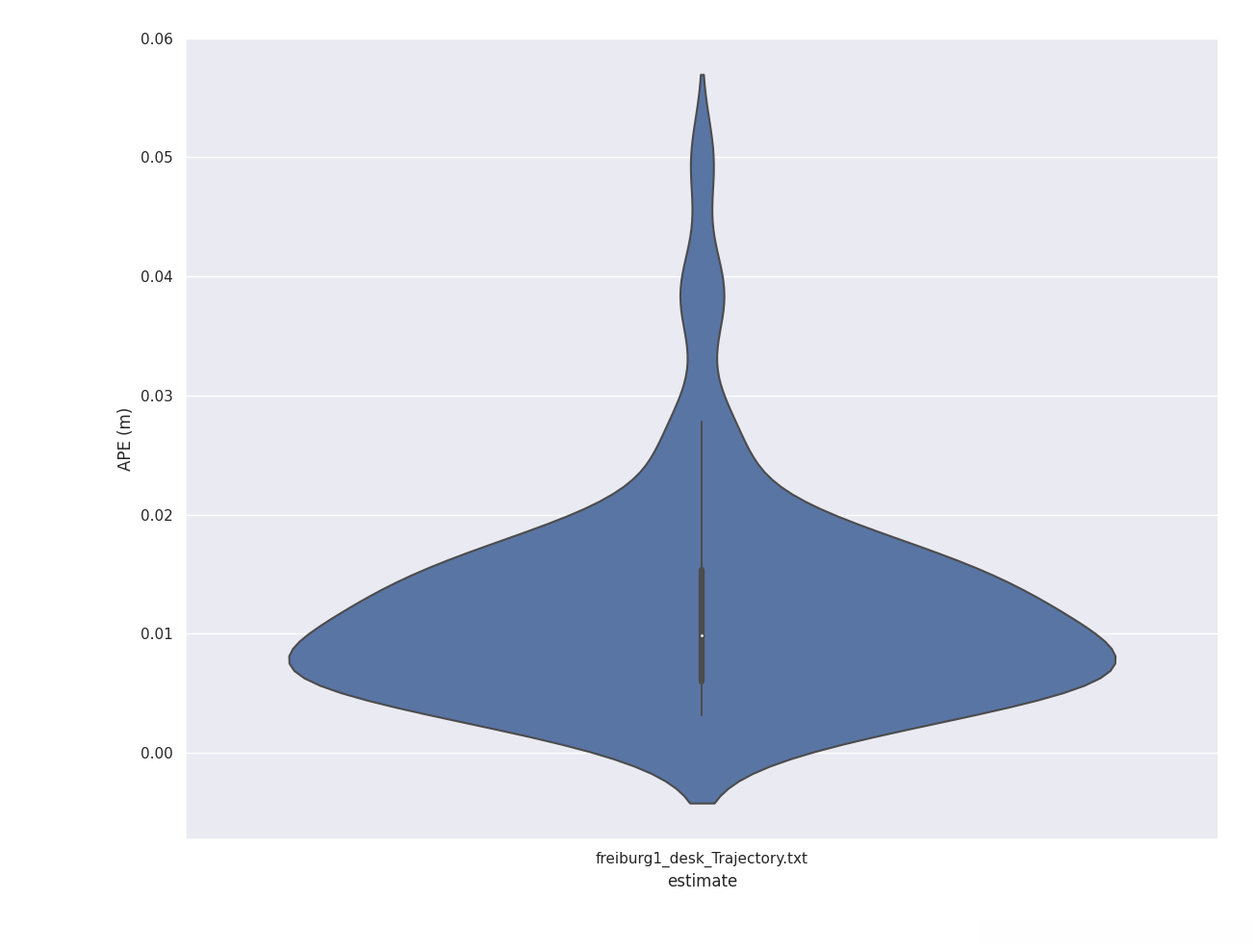

按照以下文件名保存：freiburg1_desk_statistics.png，freiburg1_desk_histogram.png，freiburg1_desk_boxplot.png，freiburg1_desk_violin_histogram.png。

其中RMSE=0.0148187

（2）评估KITTI数据集

下载官网：http://www.cvlibs.net/datasets/kitti/eval_odometry.php

下载的KITTI数据集为灰度图，下载后进行解压。

命令：

    ./Examples/Monocular/mono_kitti Vocabulary/ORBvoc.txt Examples/Monocular/KITTIX.yaml PATH_TO_DATASET_FOLDER/dataset/sequences/SEQUENCE_NUMBER

将KITTIX.yaml文件调整为三个部分：KITTI00-02.yaml、KITTI03.yaml和KITTI04-12.yaml，分别对应压缩包范围00-02、03、04-12。设PATH_TO_DATASET_FOLDER为解压数据集的目录路径。设SEQUENCE_NUMBER为00、01、02,…、11。

例：00

• 复制轨迹和poses、times文件

    cd ORB_SLAM2/results
    mkdir kitti00
    cp KeyFrameTrajectory.txt ./results/kitti00/kitti_00_ORB2.txt

    cd poses
    cp 00.txt  ~/ORB_SLAM2/results/kitti00

• 将kitti位姿文件转换为tum格式

在KITTI数据集中添加ground truth数据并附加时间戳后，将其转换为TUM格式。在evo文件夹中有一个contrib文件夹，其中包含一个名为kitti_poses_and_timestamps_to_trajectory.py的Python脚本文件。将KITTI数据集中的00.txt和times.txt文件复制到该目录中，并执行以下命令：

    python3 kitti_poses_and_timestamps_to_trajectory.py 00.txt times.txt kitti_00_gt.txt

    cd ORB_SLAM2/results/kitti00
    evo_traj kitti 00.txt --save_as_tum

• 绘制轨迹

    cd ~/ORB_SLAM2/results/kitti00
    evo_traj tum kitti_00_ORB2.txt --ref=kitti_00_gt.txt -p --plot -s --correct_scale -a --align

保存为kitti_00_trajectories.png kitti_00_xyzview.png kitti_00_rpyview.png

• 评估绝对位姿误差

    cd ~/ORB_SLAM2/results/kitti00
    evo_ape tum kitti_00_ORB2.txt kitti_00_gt.txt -p --plot -s --correct_scale -a --align -v --save_results kitti_00_ape.zip

保存为kitti_00_ape.png kitti_00_apemap.png

• 输出ape结果，以便进行比较

    cd ~/ORB_SLAM2/results/kitti00
    evo_res kitti_00_ape.zip -p --save_table kitti_00_apetable.csv

将文件保存为kitti_00_statistics.png、kitti_00_histogram.png、kitti_00_boxplot.png和kitti_00_violin_histogram.png。

（3）评估EuRoC数据集

http://projects.asl.ethz.ch/datasets/doku.php?id=kmavvisualinertialdatasets

下载的EuRoC数据集为ASL格式，下载后进行解压。

对于MH序列，命令：

    ./Examples/Monocular/mono_euroc Vocabulary/ORBvoc.txt Examples/Monocular/EuRoC.yaml PATH_TO_SEQUENCE_FOLDER/mav0/cam0/data Examples/Monocular/EuRoC_TimeStamps/SEQUENCE.txt

对于V1和V2序列，命令：

    ./Examples/Monocular/mono_euroc Vocabulary/ORBvoc.txt Examples/Monocular/EuRoC.yaml PATH_TO_SEQUENCE/cam0/data Examples/Monocular/EuRoC_TimeStamps/SEQUENCE.txt

更改PATH_TO_SEQUENCE_FOLDER 和 SEQUENCE

• 复制轨迹

    cp KeyFrameTrajectory.txt ./results/EuRoC/MH_01_easy/MH01_ORB2.txt

• 复制并转换groundtruth文件

    cd MH_01_easy/mav0/state_groundtruth_estimate0
    cp data.csv  ~/ORB_SLAM2/results/EuRoC/MH_01_easy/MH01_gt.csv

EuRoc数据集要求将.csv格式的ground truth数据转译为TUM格式的轨迹数据文件。

    evo_traj euroc MH01_gt.csv --save_as_tum

• 绘制轨迹

    cd ~/ORB_SLAM2/results/MH_01_easy
    evo_traj tum MH01_ORB2.txt --ref=MH01_gt.tum -p --plot -s --correct_scale -a --align

保存为MH01_trajectories.png MH01_xyzview.png MH01_rpyview.png

• 评估绝对位姿误差

    cd ~/ORB_SLAM2/results/MH_01_easy
    evo_ape tum MH01_ORB2.txt MH01_gt.tum -p --plot -s --correct_scale -a --align -v --save_results MH01_ape.zip

保存为MH01_ape.png MH01_apemap.png

• 输出ape结果，以便进行比较

    cd ~/ORB_SLAM2/results/MH_01_easy
    evo_res MH01_ape.zip -p --save_table MH01_apetable.csv

将文件保存为带有statistics标签的MH01_文件格式的图像文件，文件名为MH01_statistics.png；同时保存带有histogram视觉表示的MH01_图像文件，文件名为MH01_histogram.png；另外，保存带有boxplot分布展示的MH01_图像文件，文件名为MH01_boxplot.png；最后，保存带有violin_histogram混合数据可视化效果的MH01_图像文件，文件名为MH01_violin_histogram.png。
