VLAN间路由

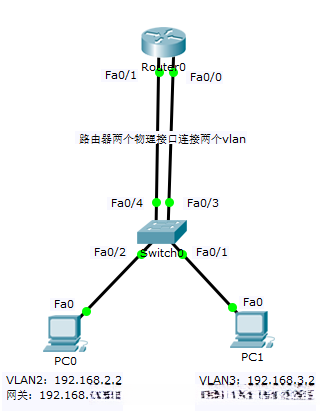

    PC0:
    IP: 192.168.2.2  子网掩码： 255.255.255.0     默认网关： 192.168.2.1
    PC1:
    IP: 192.168.3.2  子网掩码： 255.255.255.0     默认网关： 192.168.3.1

    Router0:
    Fa0/0:  IP:192.168.3.1/24           Fa0/1:  IP:192.168.2.1/24

    Switch0:
    VLAN Name                             Status    Ports
    ---- -------------------------------- --------- -------------------------------
    2    vlan2                            active    Fa0/2, Fa0/4
    3    vlan3                            active    Fa0/1, Fa0/3

    Switch0:
    > Switch0>en
    > Switch0#conf t
    > Switch0(config)#vlan 2
    > Switch0(config-vlan)#name vlan2
    > Switch0(config-vlan)#vlan 3
    > Switch0(config-vlan)#name vlan3
    > Switch0(config-vlan)#ex
    >
    > Switch0(config)#int range fa0/2, fa0/4
    > Switch0(config-if-range)#switchport mode access
    > Switch0(config-if-range)#switchport access vlan 2
    > Switch0(config-if-range)#ex
    >
    > Switch0(config)#int range fa0/1, fa0/3
    > Switch0(config-if-range)#switchport mode access
    > Switch0(config-if-range)#switchport access vlan 3
    > Switch0(config-if-range)#ex
    >
    Router0:
    Router>en
    Router#conf t
    Router(config)#int fa0/0
    Router(config-if)#ip add 192.168.3.1 255.255.255.0
    Router(config-if)#no shut
    Router(config-if)#ex
    Router(config)#int fa0/1
    Router(config-if)#ip add 192.168.2.1 255.255.255.0
    Router(config-if)#no shut
    Router(config-if)#ex

    PC2:
    IP: 192.168.2.2  子网掩码： 255.255.255.0     默认网关： 192.168.2.1
    PC3:
    IP: 192.168.3.2  子网掩码： 255.255.255.0     默认网关： 192.168.3.1

    Router1:
    Fa0/0.10:  IP:192.168.3.1/24           Fa0/0.20:  IP:192.168.2.1/24

    Switch1:
    VLAN Name                             Status    Ports
    ---- -------------------------------- --------- -------------------------------
    2    vlan2                            active    Fa0/1
    3    vlan3                            active    Fa0/2

    Switch1:
    Switch1>en
    Switch1#conf t
    Switch1(config)#vlan 2
    Switch1(config-vlan)#name vlan2
    Switch1(config-vlan)#vlan 3
    Switch1(config-vlan)#name vlan3
    Switch1(config-vlan)#ex

    Switch1(config)#int fa0/1
    Switch1(config-if-range)#switchport mode access
    Switch1(config-if-range)#switchport access vlan 2
    Switch1(config-if-range)#ex

    Switch1(config)#int fa0/2
    Switch1(config-if-range)#switchport mode access
    Switch1(config-if-range)#switchport access vlan 3
    Switch1(config-if-range)#ex

    Switch(config)#int fa0/3
    Switch(config-if)#switchport mode trunk
    Switch(config-if)#switchport trunk allowed vlan all
    Switch(config-if)#end




    Router(config)#int fa0/0
    Router(config-if)#no shut   (先激活端口)
    Switch(config-if)#ex

    Router(config)#int fa0/0.10
    Router(config-subif)#encapsulation dot1Q 2   （最后的数字匹配相应的VLAN号）
    Router(config-subif)#ip add 192.168.2.1 255.255.255.0
    Router(config-subif)#no shut
    Router(config-subif)#ex

    Router(config)#int fa0/0.20
    Router(config-subif)#encapsulation dot1Q 3
    Router(config-subif)#ip add 192.168.3.1 255.255.255.0
    Router(config-subif)#no shut
    Router(config-subif)#ex

    PC4:
    IP: 192.168.2.2  子网掩码： 255.255.255.0     默认网关： 192.168.2.1
    PC5:
    IP: 192.168.3.2  子网掩码： 255.255.255.0     默认网关： 192.168.3.1

    Multilayer Switch0:
    Fa0/1:  IP:192.168.3.1/24           Fa0/2:  IP:192.168.2.1/24

    VLAN Name                             Status    Ports
    ---- -------------------------------- --------- -------------------------------
    2    vlan2                            active    Fa0/1
    3    vlan3                            active    Fa0/2

    Multilayer Switch0::
    Switch1>en
    Switch1#conf t
    Switch1(config)#vlan 2
    Switch1(config-vlan)#name vlan2
    Switch1(config-vlan)#vlan 3
    Switch1(config-vlan)#name vlan3
    Switch1(config-vlan)#ex

    Switch1(config)#int fa0/1
    Switch1(config-if-range)#switchport mode access
    Switch1(config-if-range)#switchport access vlan 2
    Switch1(config-if-range)#ex

    Switch1(config)#int fa0/2
    Switch1(config-if-range)#switchport mode access
    Switch1(config-if-range)#switchport access vlan 3
    Switch1(config-if-range)#ex

    Switch(config-if)#int vlan 2
    Switch(config-if)#
    %LINK-5-CHANGED: Interface Vlan2, changed state to up

    %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan2, changed state to up

    Switch(config-if)#ip add 192.168.2.1 255.255.255.0
    Switch(config-if)#no shut
    Switch(config-if)#ex
    Switch(config)#
    Switch(config)#int vlan 3
    Switch(config-if)#
    %LINK-5-CHANGED: Interface Vlan3, changed state to up

    %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan3, changed state to up

    Switch(config-if)#ip add 192.168.3.1 255.255.255.0
    Switch(config-if)#no shut
    Switch(config-if)#ex

    Switch(config)#ip routing  (开启路由功能!!!!!!!!!!!!!)

    以R1为例：
    Switch(config)#int Fa0/1
    Switch(config-if)#ip add 192.168.2.1 255.255.255.0
    Switch(config-if)#no switchport //将二层物理端口转换为三层路由口
    Switch(config-if)#no shut
    Switch(config)#ip routing  (开启路由功能!!!!!!!!!!!!!)
