Basic Architecture of Solar Power Generator using Photovoltaic
光伏太阳能发电系统的基本构成
A typical Solar Powered System consists of following components
典型太阳能发电系统由以下几部分组成
Solar Photovoltaic Panel(s)
1、太阳能光伏板

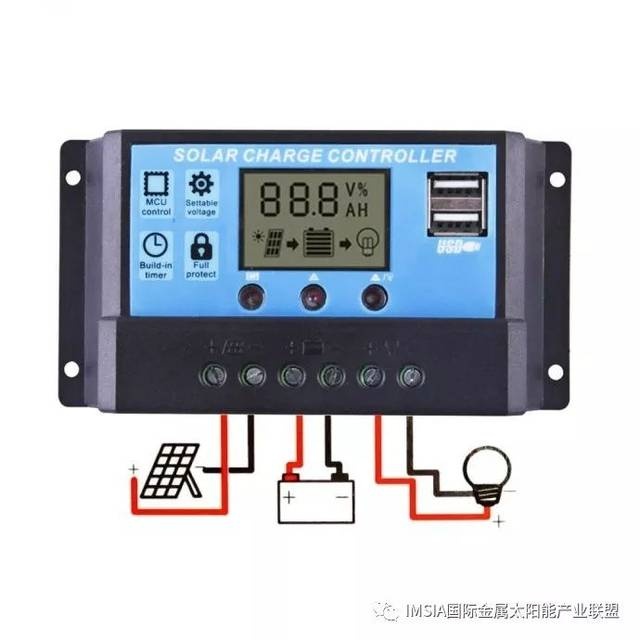

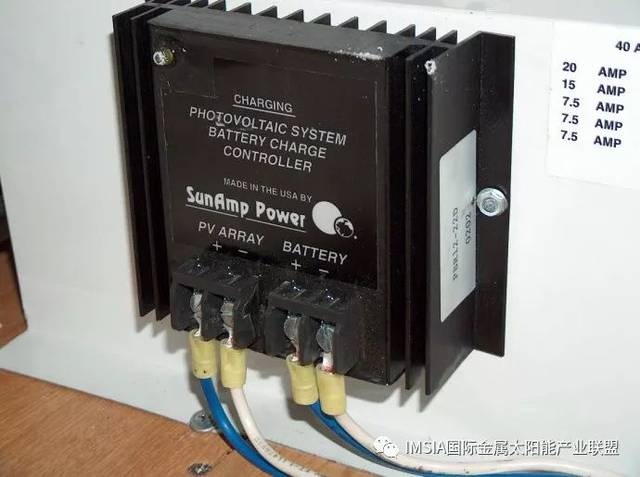

Solar Charge Controller
(2、太阳能充电控制器)

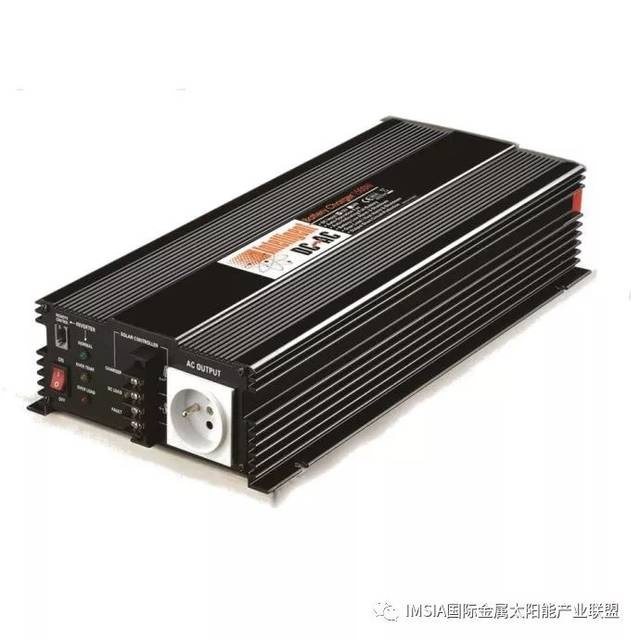

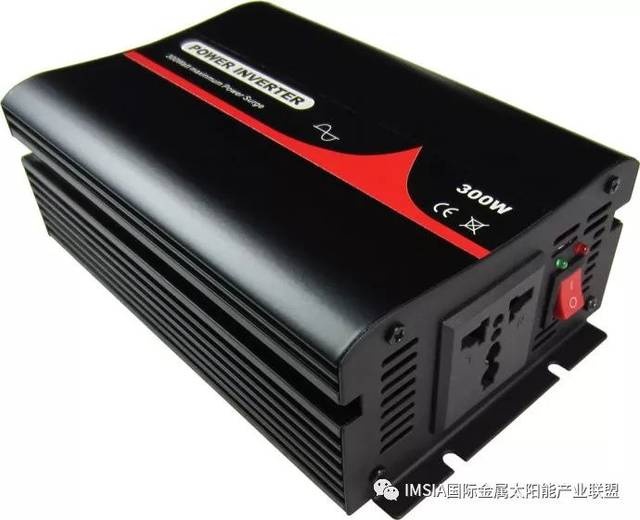

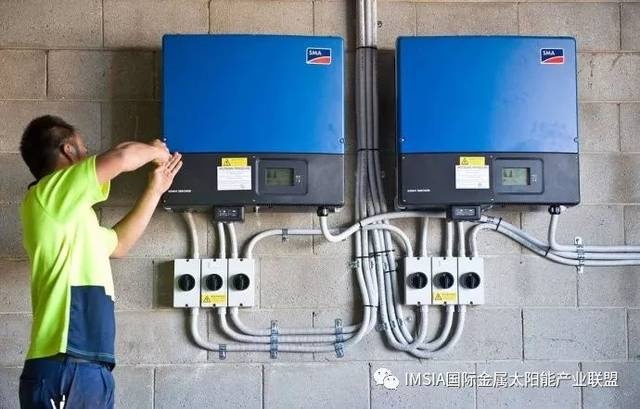

Power Inverter (from DC to AC 220v or 110v)
(3、电源逆变器(从直流电到220V或110V交流电))

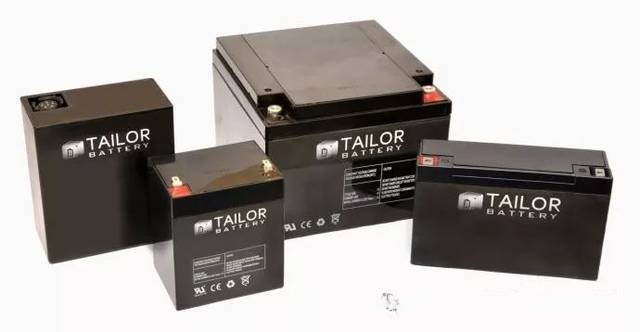

Batteries (Single battery meeting the requirements or multiple batteries forming a battery bank)
4、蓄电池(符合要求的单个蓄电池或者多个蓄电池，形成蓄电池组)
Wiring (low resistance efficient wires for interconnecting the components)
5、接线(低阻力高效导线用于组件互连)

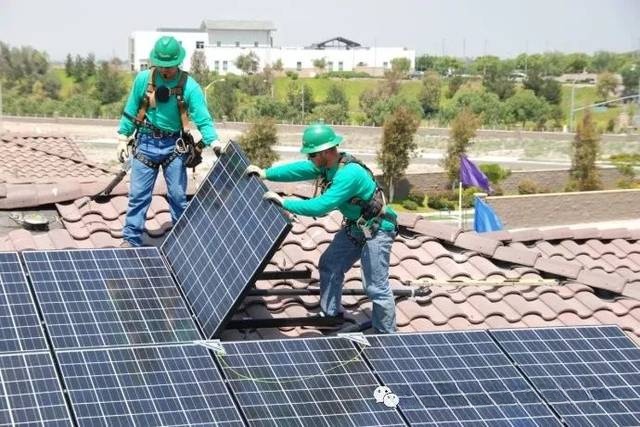

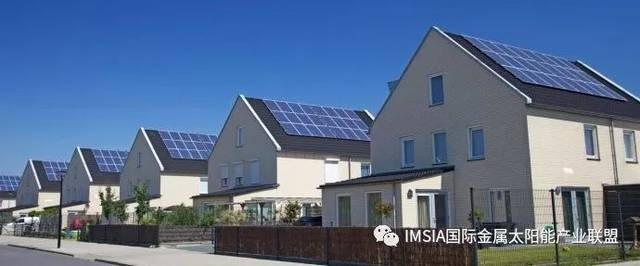

Ample and secure space for Solar Panels with maximum sunlight exposure.
6、太阳能电池板最大的充分安全的光照空间
Preferably rooftop.
屋顶最好

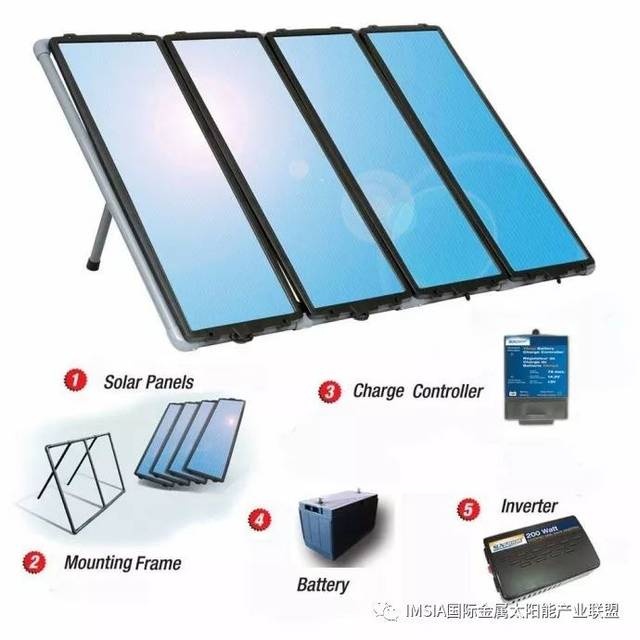

1、Solar Panels(太阳能电池板)
2、Mounting Frame(安装支架)

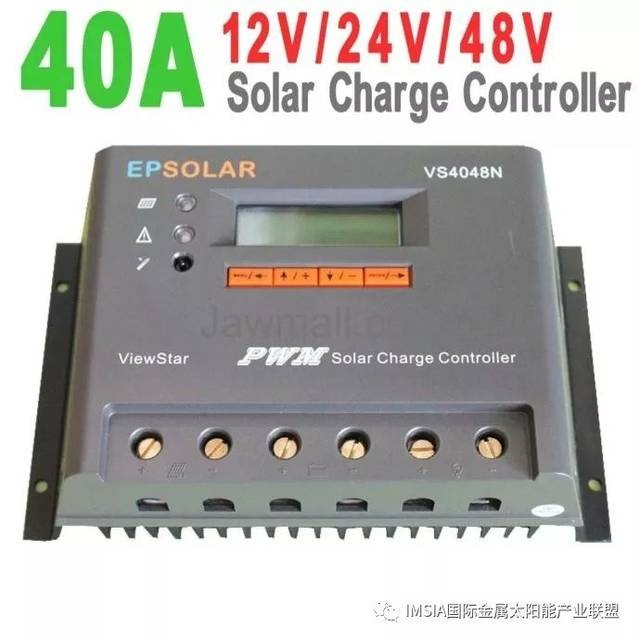

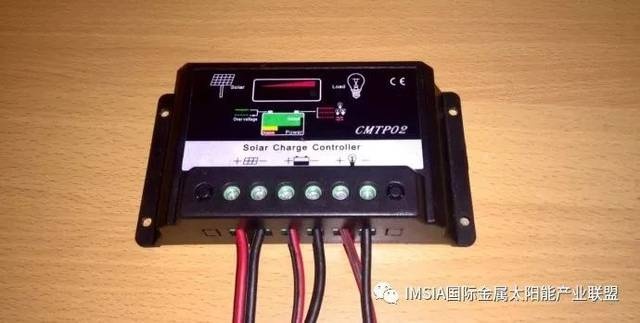

3、Charge Controller(太阳能充电控制器)

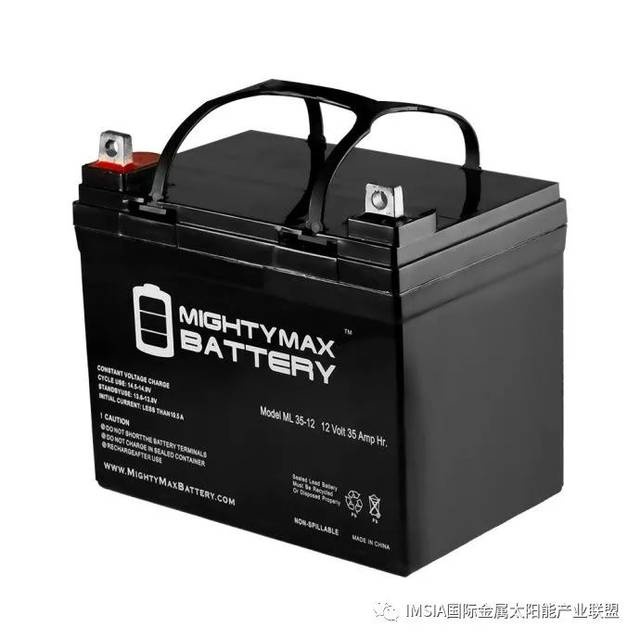

4、Battery(蓄电池)

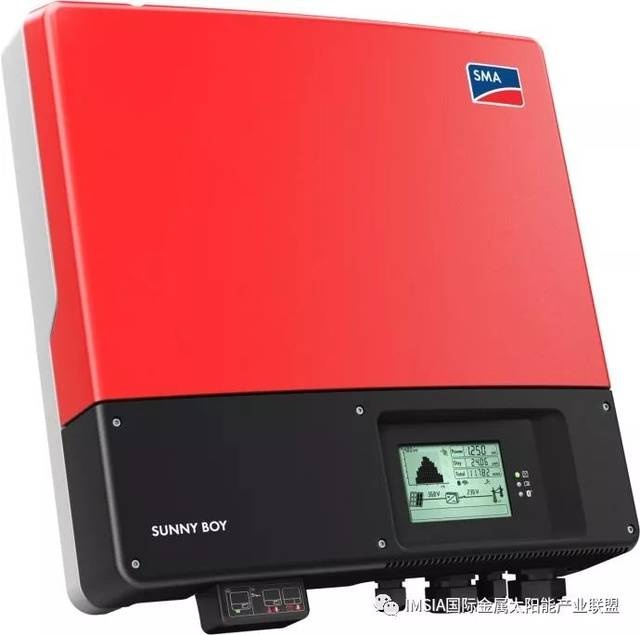

5、Inverter(逆变器——把直流电DC变成交流电AC)

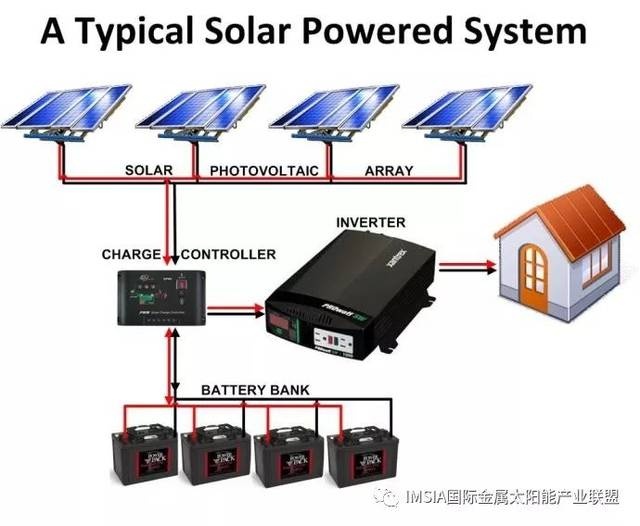

A Typical Solar powered System(典型太阳能发电系统)
SOLAR PHOTOVOLTAIC ARRAY(太阳能光伏阵列)
CHARGE CONTROLLER(太阳能充电控制器)
INVERTER(逆变器——把直流电DC变成交流电AC)

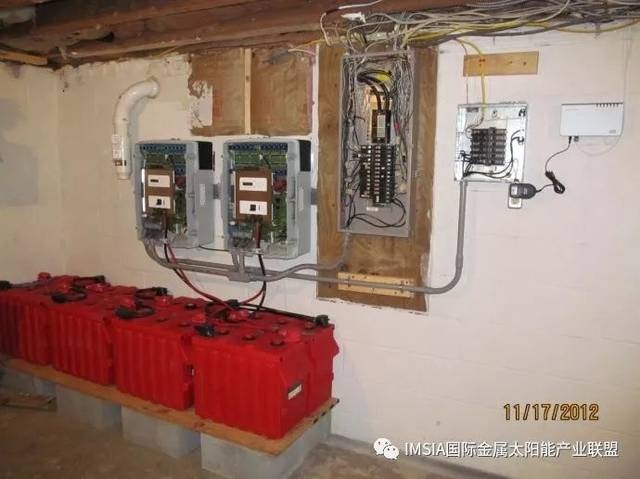

BATTERY BANK(蓄电池组)
Photovoltaic Panel(光伏电池板)
DC In(直流电进入)；AC Out(交流电输出)；Inverter(逆变器——把直流电变为交流电)
Home Electrical Box(家庭配电箱)
Utility Meter(电表)；Utility Grid(公共电网)
离网太阳能发电系统(the off-grid solar power generation system)，是指光伏发电系统发出来的电存储到蓄电池，通过逆变器变为交流电供用电设备直接使用，或者不经过逆变直接供直流用电设备用电，并不与电网相连。
并网太阳能发电系统(the on-grid solar power generation system)，是指光伏发出来的直流电经过逆变器变为交流电，通过升压或者直接低压侧接入电网，由电网对电能进行调度使用。

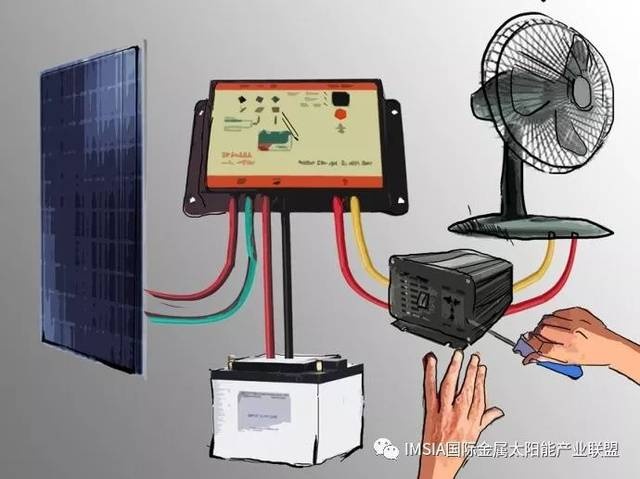

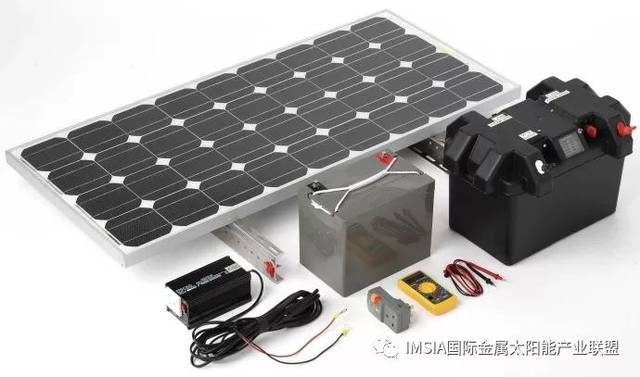

See how the basic components for a simple DIY 12v solar set up are connected together.
看一下一个简单的DIY12V太阳能基本组件是如何安装连接在一起到的。
一套完整的简易太阳能发电系统的安装过程演示视频 ——
Solar powered shed(太阳能供电棚)
Part I: Testing all the components(第一部分：测试所有组件)
40W 12V Solar panel £ 58.00(40瓦12伏太阳能光伏板)58.00英镑
Second hand caravan battery (free)(二手大篷车蓄电池(免费))

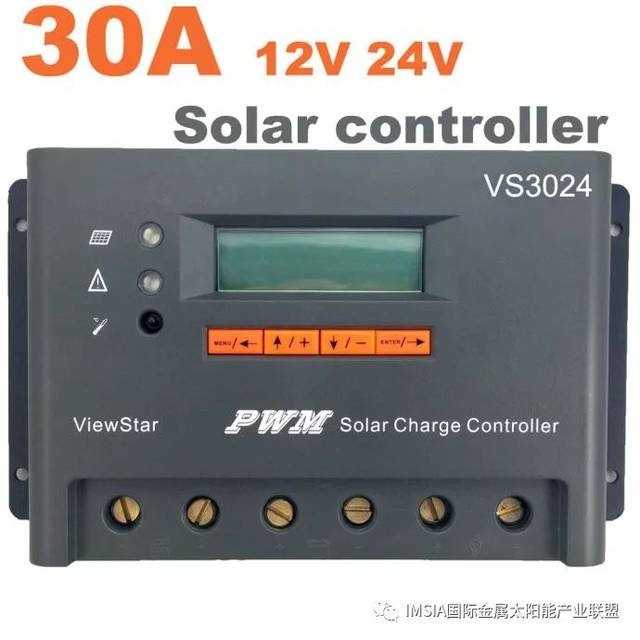

30amp MPPT charge controller £ 33.29
(30安培"最大功率点跟踪"MPPT(Maximum Power Point Tracking)太阳能控制器充电器33.29英镑)
Car reversing light (X2) £ 16.80(汽车倒车灯(2盏)16.80英镑)
LED bulbs (X2) £6.99(发光二极管LED灯泡(2盏)6.99英镑)
Total £ 115.08(合计115.08英镑)
Optional(可选项)
1500w power inverter £ 26.99(1500瓦电源逆变器26.99英镑)
12v 100amp circuit breaker £ 9.40(12伏100安培断路器)
Total £ 36.39(合计36.39英镑)
http://v.qq.com/x/page/d0322wxzy65.html

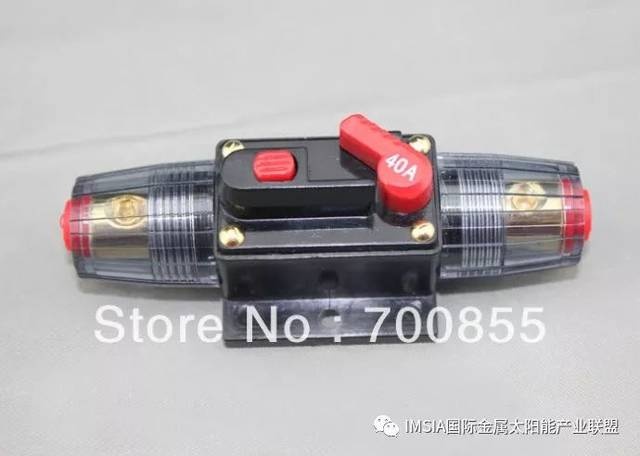

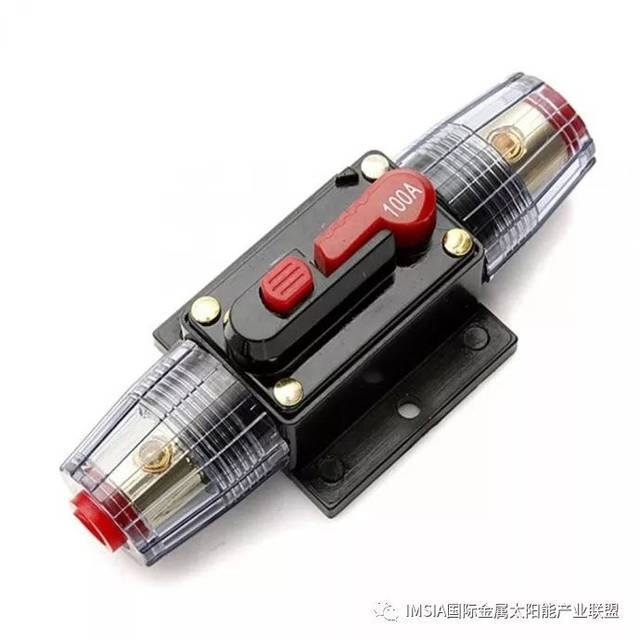

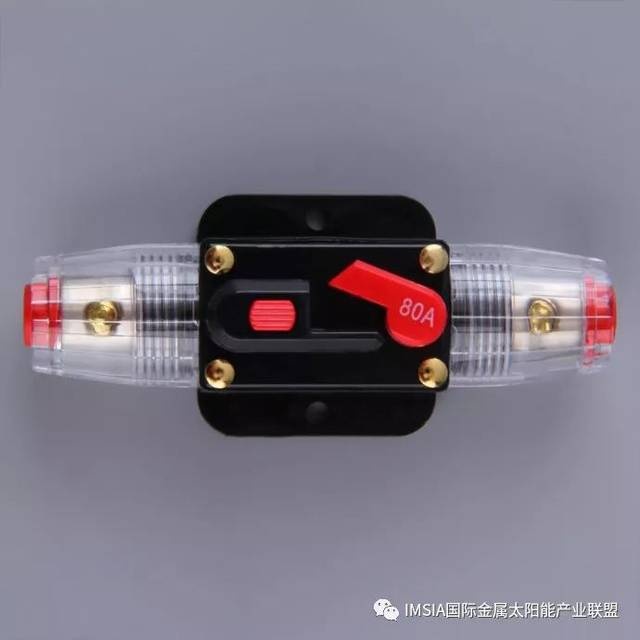

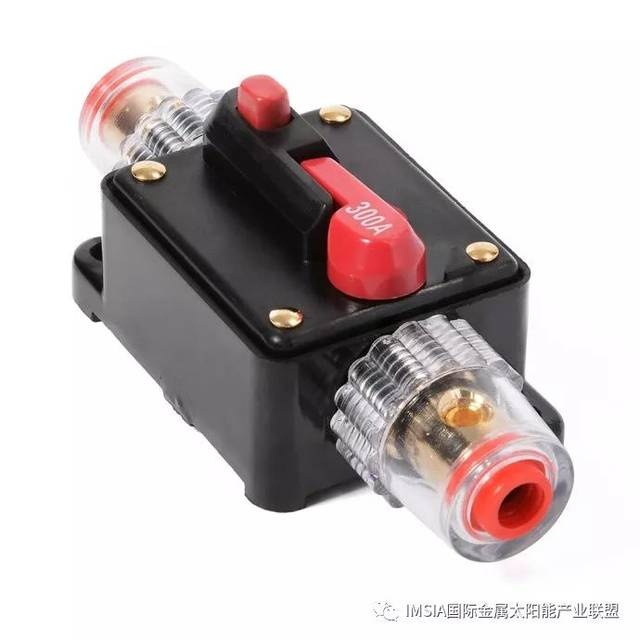

由于视频中涉及到了一款不太常见的直流电(DC)断路器(breaker)，因而特别补充以下几幅图片 ——
对应的常见的断路器示例

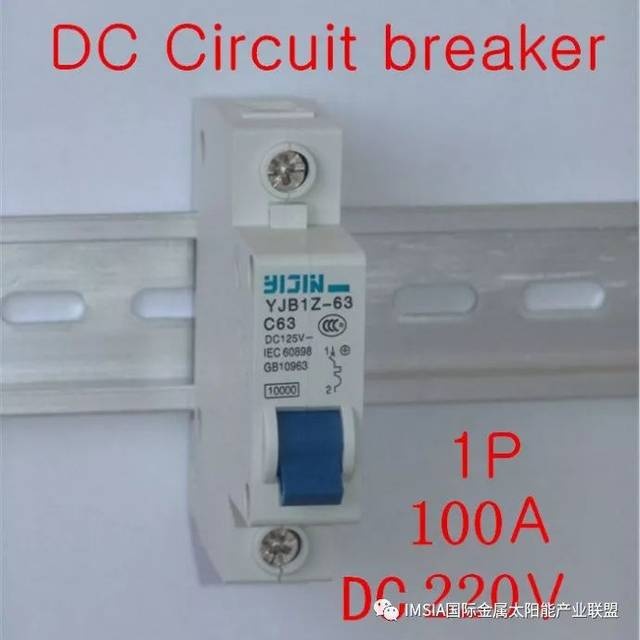

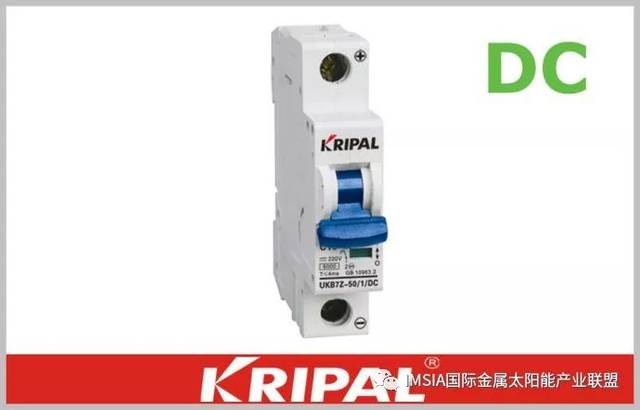

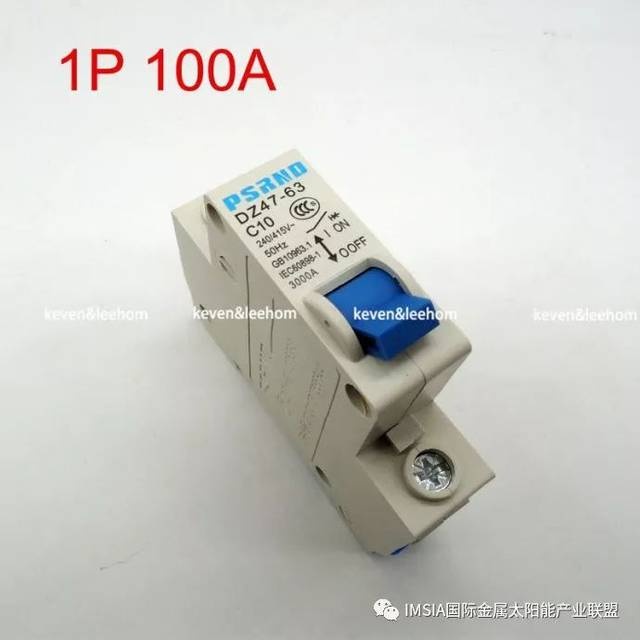

DC Circuit breaker(DC——直流电，断路器)；1P(1极——单极)；100A(100安培)； DC 220V(直流电220伏特)
