Kafka技术白皮书
浙江大华 软件研发中心-系统架构部 伍超 编制
一、 Kafka基本介绍
Kafka是一个基于分布式的消息发布-订阅系统，它被设计成快速、可扩展的、持久的。与其他消息发布-订阅系统类似，Kafka在Topic当中保存消息的信息。生产者向Topic写入数据，消费者从主题读取数据。由于Kafka的特性是支持分布式，同时也是基于分布式的，所以Topic也是可以在多个节点上被分区和覆盖的。
基本介绍环节对Kafka的主要组成部分及一些名词做一些解释。

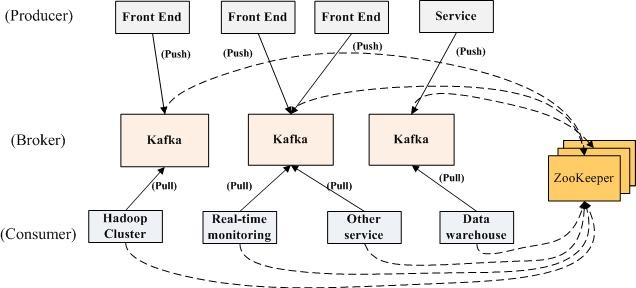

1. 基本架构
2. 基本概念
n Broker：中间者，Kafka集群包含一个或多个服务器，这种服务器被称为Broker。
n Producer：消息生产者，负责发布消息到KafkaBroker，也称消息发布者（Publisher）。Producer使用Push模式将消息发布到Broker。
n Consumer：消息消费者，向KafkaBroker读取消息的客户端，也称消息订阅者（Subscriber）。Consumer使用Pull模式从Broker订阅消息。

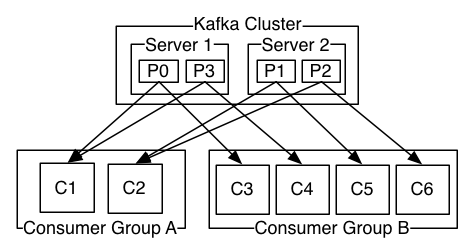

n Consumer Group：Kafka是显式分布式的，多个Producer、Consumer和Broker可以运行在一个大的集群上，作为一个逻辑整体对外提供服务。对于Consumer，多个Consumer可以组成一个Group，这个message只能传输给某个Group中的某一个Consumer。如下图所示：
n Zookeeper：Kafka通过Zookeeper管理集群配置，在Consumer Group发生变化时进行Rebalance。
n Message：消息，是通信的基本单位。
n Topic：主题，每条发布到Kafka集群的消息都有一个类别，这个类别被称为Topic。物理上不同Topic的消息分开存储，逻辑上一个Topic的消息虽然保存于一个或多个Broker上，但用户只需指定消息的Topic即可生产或消费数据而不必关心数据存于何处。
n Partition：Partition是物理上的概念，每个Topic包含一个或多个Partition。为了使得Kafka的吞吐率可以线性提高，物理上把Topic分成一个或多个Partition，每个Partition在物理上对应一个文件夹，该文件夹下存储这个Partition的所有消息和索引文件
PS：以上组件在分布式环境下均可以是多个的，支持故障转移。同时ZooKeeper仅和Broker和Consumer相关。值得注意的是Broker的设计是无状态的，消费的状态信息依靠消费者自己维护，通过offset偏移量来确定自己的消费进度。
一、 产品性能参数概要
1. 测试性能
acks参数控制producer发送的消息的持久性，通常设置说明如下：
1. acks=0：Producer不会等待Broker的任何确认就认为发送成功，并接着发送下一条消息。
2. acks=1：Producer会等待Leader确认以后再发送下一条消息，但不会等待ISR列表中其他的follwer副本确认。
3. acks=-1：Producer会等待ISR列表里的所有副本都确认消息以后才认为发送成功。
1台单副本
| 硬件 | 7024 * 1台，8核CPU，16G内存，Centos6.7，内核版本为2.6。单盘读写速度 100MB | |||||
|---|---|---|---|---|---|---|
| Kafka配置 | 1个broker，创建单副本，每块盘10个partition | |||||
| 网络 | 硬盘（每个broker） | 消息大小 | acks=0 | acks=1 | acks=-1 | 备注 |
| 1Gb | 1T*1 | 1KB | 65945 | 63078 | 37549 | |
| 1T*2 | 1KB | 75624 | 70966 | 45718 | ||
| 2Gb | 1T*1 | 1KB | 67287 | 64655 | 38255 | |
| 1T*2 | 1KB | 119684 | 104680 | 58693 | ||
| 1T*4 | 1KB | 138106 | 127747 | 78620 | ||
| 2Gb | 1T*1 | 1KB | 66587 | 67594 | 38255 | |
| 1T*2 | 1KB | 133684 | 120390 | 69562 | ||
| 1T*4 | 1KB | 256141 | 265269.2 | 140850 | ||
| 1T*6 | 1KB | 295825 | 307417 | 177214 |
3台单副本
| 硬件 | 硬件设备3台，24核CPU，32G内存，Centos7 单盘读写速度 90MB | |||||
|---|---|---|---|---|---|---|
| Kafka配置 | 3个broker，创建单副本，每块盘10个partition | |||||
| 网络 | 硬盘（每个broker） | 消息大小 | acks=0 | acks=1 | acks=-1 | 备注 |
| 1Gb | 1T*1 | 1KB | 146976 | 136821 | 709564 | |
| 1T*2 | 1KB | 181557 | 146962 | 105150 | ||
| 2Gb | 1T*1 | 1KB | 152890 | 103925 | 83736 | |
| 1T*2 | 1KB | 269717 | 269948 | 144215 | ||
| 1T*4 | 1KB | 415247 | 413784 | 248716 |
3台双副本
| 硬件 | 硬件设备3台，24核CPU，32G内存，Centos7 单盘读写速度 90MB | |||||
|---|---|---|---|---|---|---|
| Kafka配置 | 3个broker，创建单双本，每块盘10个partition | |||||
| 网络 | 硬盘（每个broker） | 消息大小 | acks=0 | acks=1 | acks=-1 | 备注 |
| 1Gb | 1T*1 | 1KB | 76289 | 67824 | 42545 | |
| 1T*2 | 1KB | 97697 | 99796 | 52988 | ||
| 2Gb | 1T*1 | 1KB | 76289 | 69442 | 62145 | |
| 1T*2 | 1KB | 154741 | 139694 | 84008 | ||
| 1T*4 | 1KB | 196106 | 177482 | 115738 |
2. 硬件推荐配置
Zookeeper可部署在kafka节点上，若部署在同一台机器上，内存及CPU最好也要叠加计算。
| 机器数 | 内存 | CPU | 磁盘 | |
|---|---|---|---|---|
| Zookeeper集群 | 至少3台 | 8 | 2核以上 | |
| Kafka集群 | 至少3台 | 16 | 至少12核 | 至少1块专属磁盘 |
3 . 性能推荐指标
| 副本数 | 消息条数（1KB/条） | 服务器数量（8核CPU，16G内存） | 网络 | 硬盘数据（读写90MB/s） （每台服务器上的数量） |
|---|---|---|---|---|
| 单副本 | 5w | 1 | 1Gb | 1 |
| 10w | 1 | 2Gb | 2 | |
| 30w | 1 | 4Gb | 6 | |
| 50w | 3 | 4Gb | 6 | |
| 100w | 5 | 4Gb | 6 | |
| 双副本 | 5w | 3 | 1Gb | 1 |
| 10w | 3 | 2Gb | 2 | |
| 30w | 3 | 4Gb | 6 | |
| 50w | 5 | 4Gb | 6 | |
| 100w | 9 | 4Gb | 6 |
一、 快速部署指南
1. 部署脚本说明

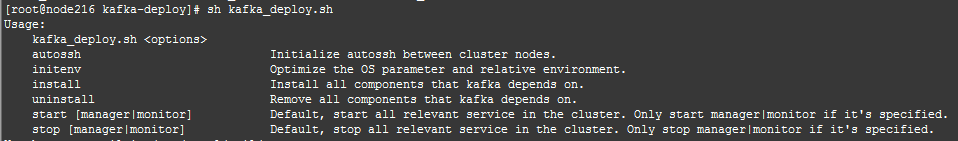

Kafka_deploy.sh脚本主要用于kafka集群的部署，命令说明如下
shkafka_deploy.sh autossh 设置集群节点之间免密码ssh
shkafka_deploy.sh initenv 设置kafka集群运行所需的系统环境参数
shkafka_deploy.sh install 一键自动部署kafka集群
shkafka_deploy.sh uninstall 一键清理kafka集群
shkafka_deploy.sh start 启动集群中所有zookeeper及kafka服务
shkafka_deploy.sh stop 停止集群中所有zookeeper及kafka服务
1.1．上传程序压缩包
把kafka安装包上传到其中一台kafka服务器上，然后将压缩包拷贝到/opt目录下，解压：

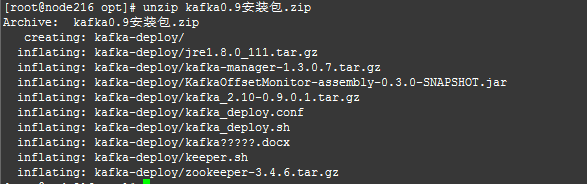

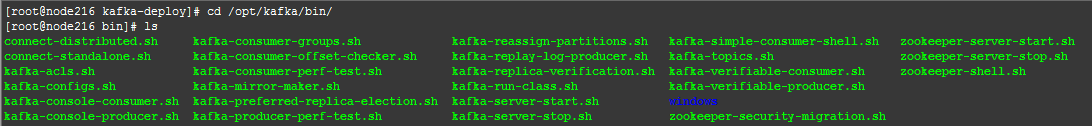

解压后生成kafka-deploy目录，目录的内容如下：
进入到kafka-deploy目录，添加脚本执行权限，命令如下：
1.2．编辑配置

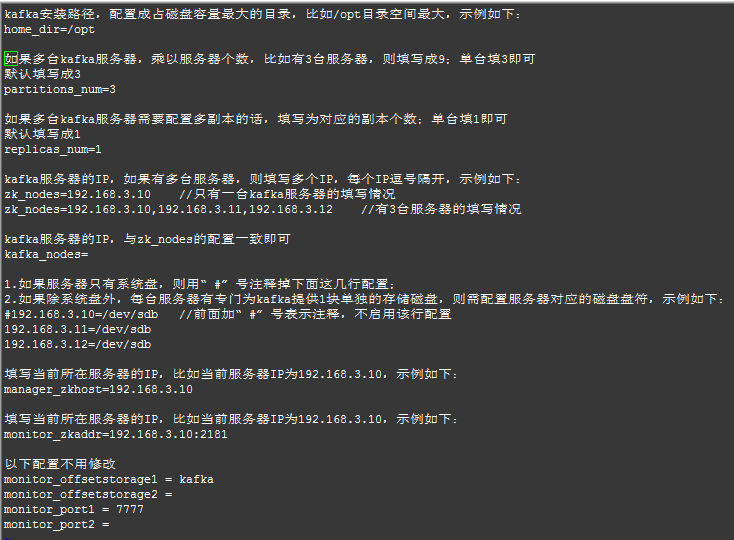

编辑kafka_deploy.conf文件的配置，用命令 vim kafka_deploy.conf 打开文件，内容说明如下：

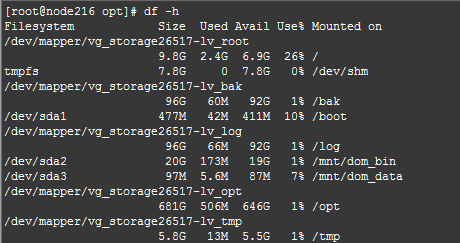

home_dir必须配置成占系统磁盘空间最大的目录，通过df –h命令来查看磁盘空间占用情况。如下所示，/opt目录空间最大：
编辑好kafka_deploy.conf配置文件之后，保存并退出编辑。
对linux命令不熟悉的话，在windows下编辑好再上传到服务器也行，windows下编辑最好使用notepad++或者UltraEdit，记事本这类编辑器可能会出现字符编码问题。
1.3．部署
1.3.1．配置免密ssh

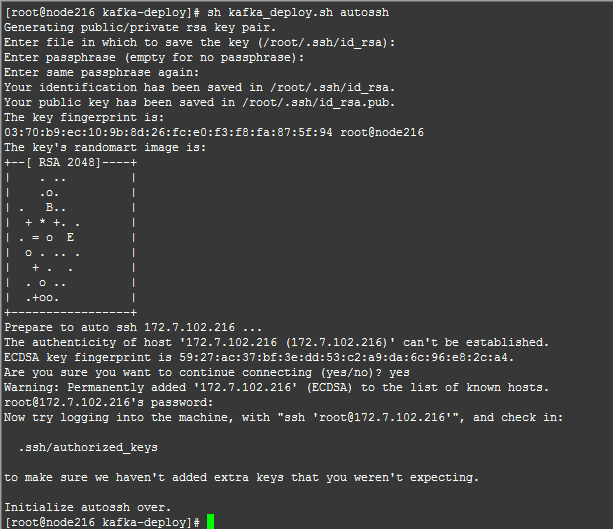

在kafka-deploy目录下执行命令：sh kafka_deploy.shautossh
按照提示按回车键，或输入”yes”，提示输入密码时，请输入服务器对应的登陆密码，如下所示：
1.3.2．设置系统参数
在kafka-deploy目录下执行命令：sh kafka_deploy.sh initenv
当提示是否重启系统时，最好选择”y”，来重启系统，如下所示：
1.3.3．kafka安装
系统重启之后，如果是多台，需要等所有机器都重启完成，在kafka-deploy目录执行命令进行安装：sh kafka_deploy.shinstall

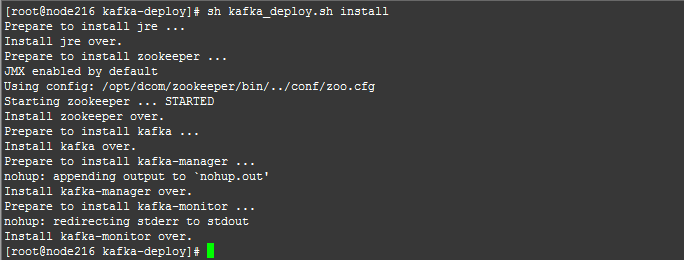

脚本会自行将kafka集群内所有的机器都部署完成，如下所示，kafka部署完成的输出内容：
1.3.4．测试
Kafka安装完成之后，最好使用kafka自带的工具测试一下功能是否正常。如kafka_deploy.conf里home_dir配置所示，kafka安装在/opt目录下，那么执行命令cd /opt/kafka/bin/进入/opt/kafka/bin目录下，内容如下：
在/opt/kafka/bin目录下一次执行如下命令，进行测试：
Ø ./kafka-topics.sh--create --topic test --partitions 1 --replication-factor 1 --zookeeper 192.168.3.10,192.168.3.11,192.168.3.12 //ip改为kafka_deploy.conf里zk_nodes对应的ip
Ø ./kafka-producer-perf-test.sh--topic test --num-records 50 --record-size 50 --throughput 100--producer-props bootstrap.servers=192.168.3.10:9092,192.168.3.11:9092,192.168.3.12:9092 //ip改为kafka_deploy.conf里kafka_nodes对应的ip
Ø ./kafka-consumer-perf-test.sh--broker-list 192.168.3.10:9092,192.168.3.11:9092,192.168.3.12:9092 --grouptest --messages 50 --new-consumer --topic test //ip改为kafka_deploy.conf里kafka_nodes对应的ip
Ø ./kafka-topics.sh --delete--topic test --zookeeper 192.168.3.10,192.168.3.11,192.168.3.12 //删除测试数据，ip改为kafka_deploy.conf里kafka_nodes对应的ip

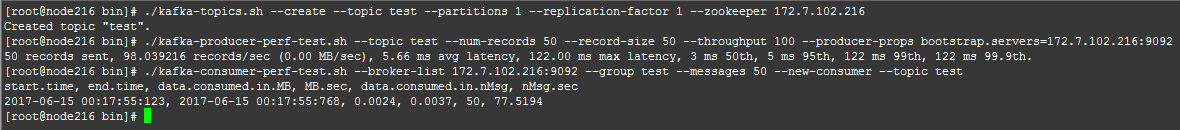

示例如下：
如果运行过程中未出错，则表示kafka功能正常，正常输出参考上面截图。
2.kafka-manager使用说明
Kafka-manager默认安装在运行部署脚本所在的节点，默认未开启，假如该节点的IP为172.7.1.62，需要在kafka-deploy目录下执行命令shkafka_deploy.sh start manager，然后在浏览器打开http://172.7.1.62:9000这个URL即可访问界面。

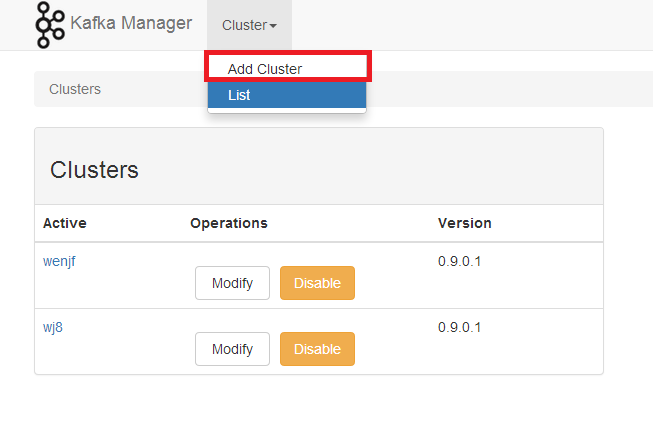

新增集群，点击如下红色按钮
红色部分需要配置

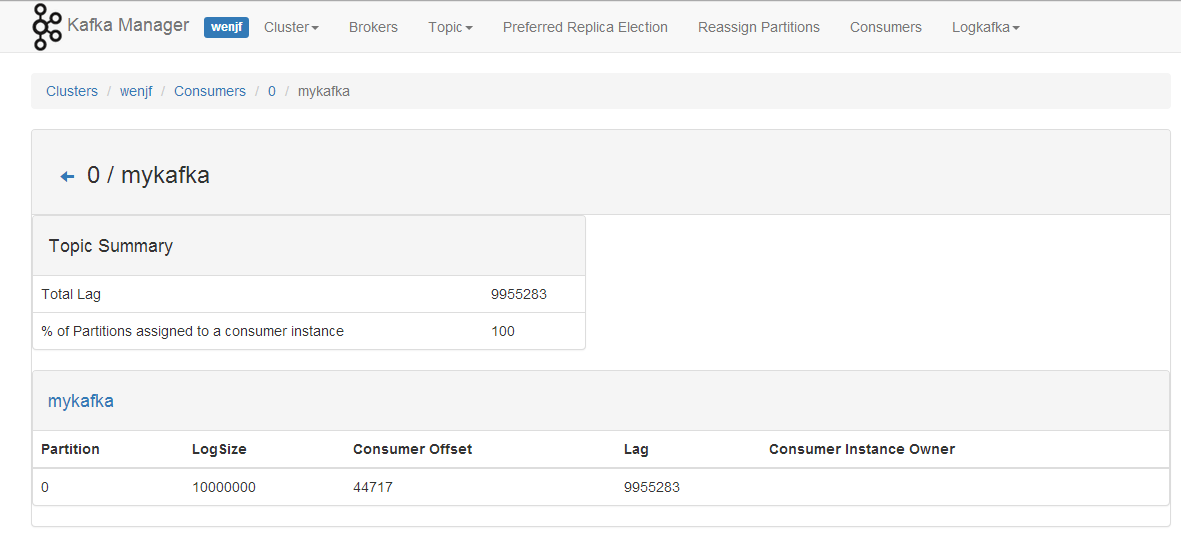

这里是消费者组的web界面，logSize表示kafka该topic的总数据大小，consumer offset表示偏移量，Lag表示该消费者组没有消费的数据的数量

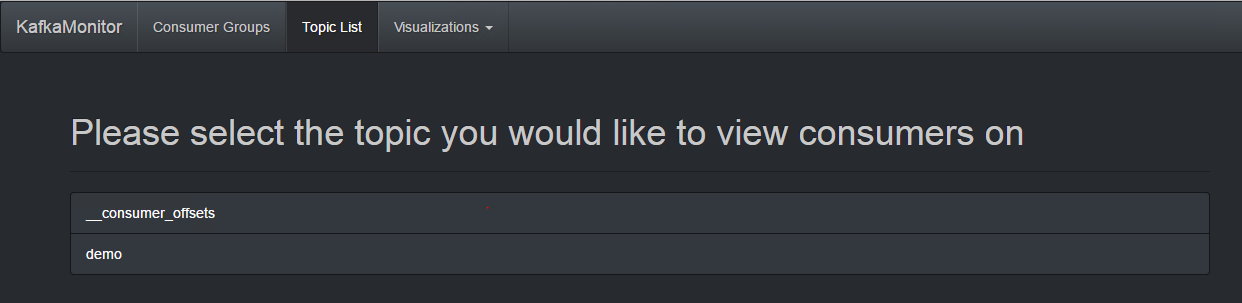

3.kafka-monitor使用说明
Kafka-monitor默认安装在运行部署脚本所在的节点，默认未启动，端口为kafka_deploy.conf中monitor_port配置项指定，启动需在kafka-deploy目录下执行命令sh kafka_deploy.sh start monitor，假如该节点的IP为172.7.1.62，端口配置为7777，则可通过http://172.7.1.62:7777来访问其界面，界面如下：

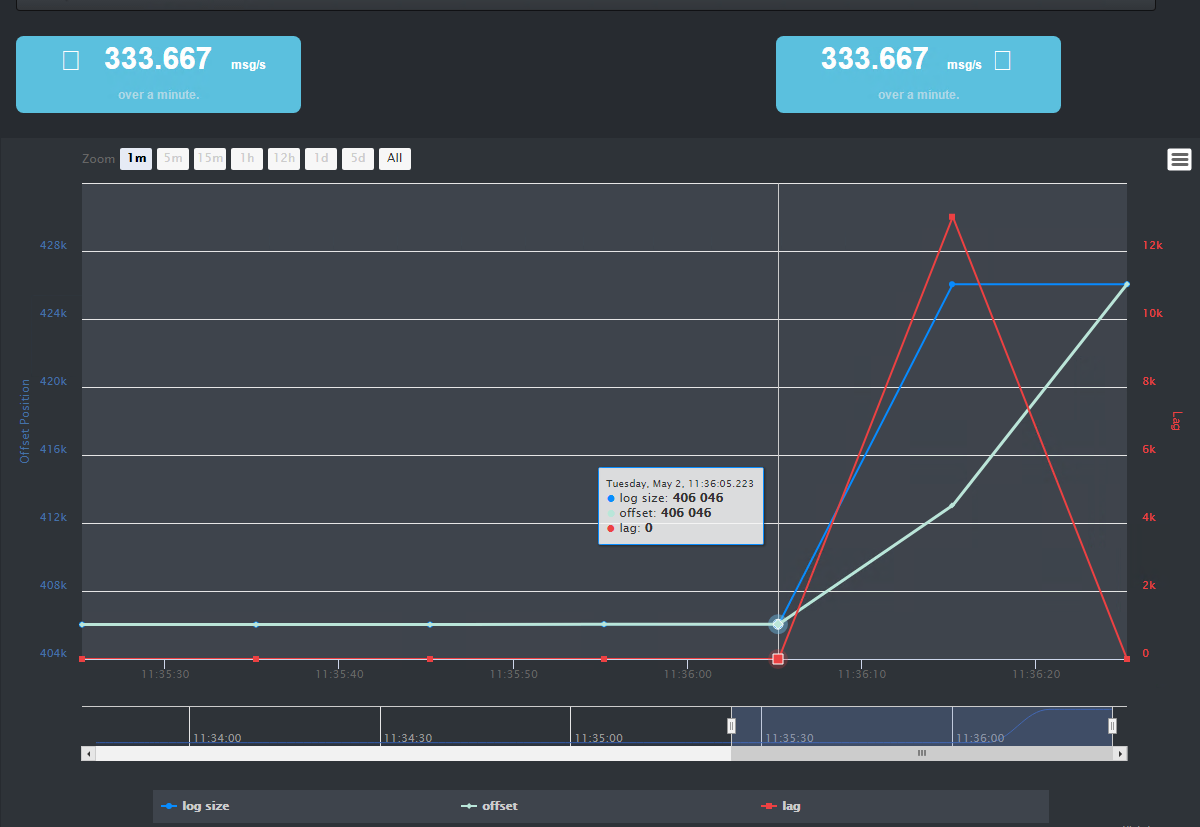

说明：当有消费者正在消费时，界面才会显示消费者的消费的状态信息，logSize表示该topic的总数据大小， offset表示偏移量，lag表示该消费者组没有消费的数据的数量，最上面显示的是消费者的消费速率，界面如下：
一、 双网卡部署
1. 应用场景

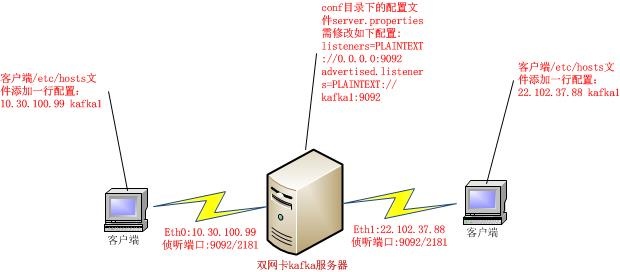

当应用需要通过双网卡来访问kafka服务，如下图场景所示：
Kafka服务器双网卡：eth0/10.30.100.99，eth1/22.102.37.88
Kafka侦听的端口为9092
Zookeeper侦听的端口为2181
客户端A通过eth0访问kafka服务器
客户端B通过eth1访问kafka服务器
2. Kafka配置
/etc/hosts文件需添加配置：
10.30.100.99 kafka1 //只要在kafka服务器上能ping通kafka1这个域名即可
conf目录下的配置文件server.properties需修改如下配置:
listeners=PLAINTEXT://0.0.0.0:9092
advertised.listeners=PLAINTEXT://kafka1:9092
3. 客户端配置
Kafka服务返回给kafka客户端的Host和port是advertised.listeners配置项对应的host和port：kafka1和9092。客户端必须能够解析kafka1这个hostname为对应的网卡IP，才能正常访问kafka服务，因此，客户端需要配置如下信息：
客户端A的/etc/hosts文件需添加配置：
10.30.100.99 kafka1
客户端B的/etc/hosts文件需添加配置：
22.102.37.88 kafka1
五、 跨网段部署
1.应用场景

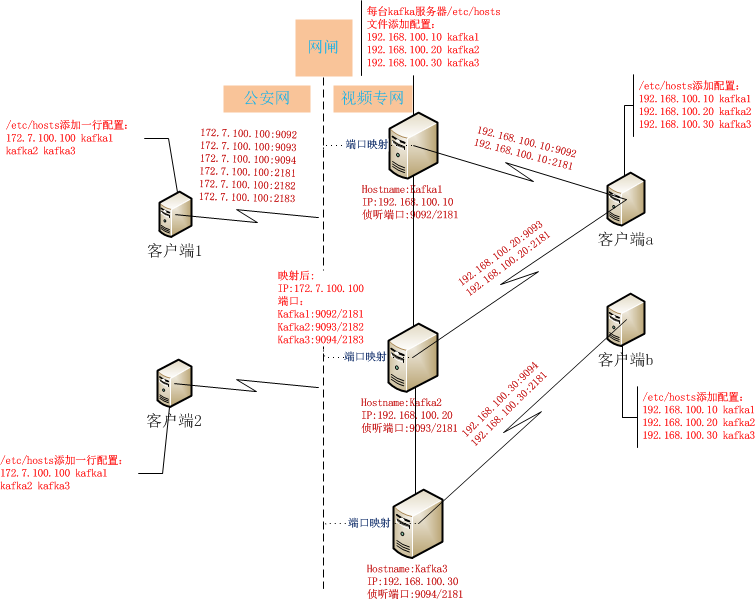

当应用和kafka集群被网闸分别隔离在外网和内网，那么外网的应用访问内网的kafka集群，需要通过做端口映射来实现，下图为某应用场景：
专网里三台kafka服务器：192.168.100.10/192.168.100.20/192.168.100.30
Kafka服务的侦听端口分别为：9092/9093/9094
Zookeeper服务的侦听端口均为：2181
公安网和视频专网由网闸隔离开来，需要通过端口映射，公安网的服务才能访问专网里的kafka集群。
2.端口映射
将每台kafka服务器的端口映射出来：
192.168.100.10:9092----映射后---à172.7.100.100:9092
192.168.100.10:2181----映射后---à172.7.100.100:2181
192.168.100.20:9093----映射后---à172.7.100.100:9093
192.168.100.20:2181----映射后---à172.7.100.100:2182
192.168.100.30:9094----映射后---à172.7.100.100:9094
192.168.100.30:2181----映射后---à172.7.100.100:2183
3.Kafka配置
Kafka3台服务器需要修改的配置分别如下：
192.168.100.10这台kafka配置：
conf目录下的配置文件server.properties需修改如下配置:
listeners=PLAINTEXT://0.0.0.0:9092
advertised.listeners=PLAINTEXT://kafka1:9092
/etc/hosts需添加配置：
192.168.100.10kafka1
192.168.100.20kafka2
192.168.100.30kafka3
192.168.100.20这台kafka配置：
server.properties需修改如下配置:
listeners=PLAINTEXT://0.0.0.0:9093
advertised.listeners=PLAINTEXT://kafka2:9093
/etc/hosts需添加配置：
192.168.100.10kafka1
192.168.100.20kafka2
192.168.100.30kafka3
192.168.100.30这台kafka配置：
server.properties需修改如下配置:
listeners=PLAINTEXT://0.0.0.0:9094
advertised.listeners=PLAINTEXT://kafka3:9094
/etc/hosts需添加配置：
192.168.100.10kafka1
192.168.100.20kafka2
192.168.100.30kafka3
修改配置后启动kafka相关服务。
4.公安网配置
公安网的服务所在机器需要在/etc/hosts文件中添加如下配置：
172.7.100.100 kafka1 kafka2 kafka3
服务连接kafka的host和port为：kafka1:9092,kafka2:9093,kafka3:9094
服务连接zookeeper的host和port为：kafka1:2181,kafka2:2182,kafka3:2183
5.专网配置
专网里的服务所在机器需要在/etc/hosts文件中添加如下配置：
192.168.100.10kafka1
192.168.100.20kafka2
192.168.100.30kafka3
服务连接kafka的host和port为：kafka1:9092,kafka2:9093,kafka3:9094
服务连接zookeeper的host和port为：kafka1:2181,kafka2:2181,kafka3:2181
一、 kafka配置和命令
1.Kafka配置
Kafka部分配置在一键部署脚本里已经实现，下面是对kafka配置的一些说明，kafka日志在路径/opt/dcom/kafka_2.10-0.9.0.1/logs这个路径。
broker配置文件路径/opt/dcom/kafka_2.10-0.9.0.1/config/server.properties，配置说明如下：
| #此Broker的ID，集群中每个Broker的ID不可相同 broker.id=1 #kafka broker要监听的URI和协议列表，指定hostname为0.0.0.0则bind所有网络接口，不指定则bind默认网络接口 listeners=PLAINTEXT://:9092 #Broker监听/接受连接的端口 port=9092 #Broker绑定的Hostname，如果不设置，则绑定所有网络接口 host.name=nodex # 客户端连接broker的Hostname，没有设置则使用host.name配置的值，否则，通过java.net.InetAddress.getCanonicalHostName()获取。 advertised.host.name=nodex #客户端连接broker的端口，会保存在zookeeper上，若没有设置则使用broker绑定的端口 advertised.port=9092 #进行IO的线程数，应大于主机磁盘数 num.io.threads=8 #socket发送/接收缓冲区大小 socket.send.buffer.bytes=1048576 socket.receive.buffer.bytes=1048576 #socket一次接收的最大请求大小 socket.request.max.bytes=104857600 # kafka会对数据做持久化，消息文件存储的路径，需要注意此路径的磁盘分区要大 log.dirs=/disk0/kafka-logs,/disk1/kafka-logs #分区数量，推荐每块磁盘3~6个分区 num.partitions=1 #每个partition目录对应的线程数，用于在启动数据恢复和关闭时刷盘，使用raid时推荐加大线程数 num.recovery.threads.per.data.dir=1 #触发刷盘的消息阈值，消息个数和时间维度 log.flush.interval.messages=10000 log.flush.interval.ms=1000 #消息文件清理周期，即清理x小时前的消息记录，持久化时间，如果磁盘不够，可更改 log.retention.hours=120 #partition目录下每个数据段文件最大大小 log.segment.bytes=1073741824 #检查是否有待删除文件的时间间隔 log.retention.check.interval.ms=300000 #Zookeeper连接串，此处填写上一节中安装的三个zk节点的ip和端口即可 zookeeper.connect=nodex:2181,nodey:2181,nodez:2181 #连接ZK的超时时间 zookeeper.connection.timeout.ms=6000 #默认副本个数 default.replication.factor=2 #删除topic的开关，如果通过管理工具删除则不受该配置影响 delete.topic.enable=true |
|---|
2.Kafka脚本工具
Kafka本身提供很多方便使用的脚本工具。
1. kafka-server-start.sh
手动开启一个kafka服务，可以指定后台运行，例如：
./kafka-server-start.sh -daemon ../config/server.properties
2. kafka-server-stop.sh
停止当前节点的kafka服务。
3. kafka-console-consumer.sh
该工具用于从kafka集群中读取数据并显示到标准输出上。例如，从kafka集群名为demo的topic读取最多20条数据，20.2.37.208:9092为kafka其中一个节点的IP和端口，命令如下：
./kafka-console-consumer.sh--bootstrap-server 20.2.37.208:9092 --from-beginning --max-messages 20 --topicdemo --zookeeper 20.2.37.208:2181
4. kafka-console-producer.sh
该工具模拟producer从标准输入读取数据发送消息到kafka集群指定的topic中，例如向名为test的这个topic生产数据，172.7.102.214为kafka其中一个节点IP，9092为kafka端口，命令如下：
./kafka-console-producer.sh --broker-list172.7.102.214:9092 --topic test
5. kafka-consumer-offset-checker.sh
查看消费者的offset信息，例如，查看xxxx消费者组消费demo这个topic的offset信息，并列出broker信息，20.2.37.208:2181为zookeeper的IP和端口：
./kafka-consumer-offset-checker.sh --topicdemo --zookeeper 20.2.37.208:2181 --group xxxx --broker-info
6. kafka-topics.sh
对topic进行增删查改操作，例如列出集群所有topic：
./kafka-topics.sh --list --zookeeper20.2.37.208:2181
创建一个分区为10，副本数为2，名为test的topic，其中副本数不能大于broker的数量：
./kafka-topics.sh --create --topic test--partitions 10 --replication-factor 2 --zookeeper 20.2.37.208:2181
7. kafka-consumer-perf-test.sh
用于模拟kafka consumer的性能测试。
8. kafka-producer-perf-test.sh
用于模拟kafka producer的性能测试。
9. kafka-mirror-maker.sh
用于同步俩个kafka集群之间的数据，从其中一个集群消费所有数据，并发布到目标集群当中，从而实现两个集群之间的数据同步。可运行多个kafka-mirror-maker.sh实例，注意每个实例的consumer配置的groupID要一致。如果其中一个实例挂了，其余的实例可以分担掉挂掉的实例的负载，从而提高系统的可用性。
从172.7.102.215这个kafka集群同步数据到172.7.102.217这个集群。关闭自动提交offset，适当减小手动提交offset时间间隔，增大socket缓冲区大小等参数，可以提高消息的实时性；topic的配置支持正则表达式。参考示例如下：
./kafka-mirror-maker.sh--consumer.config consumer.properties --offset.commit.interval.ms 3000--num.streams 3 --new.consumer --producer.config producer.properties --abort.on.send.failurefalse --whitelist mytopic
bootstrap.servers=172.7.102.215:9092
group.id=MM_group1
client.id=MM_consumer
auto.offset.reset=earliest
enable.auto.commit=false
receive.buffer.bytes=1048576
send.buffer.bytes=1048576
max.partition.fetch.bytes=1049000
bootstrap.servers=172.7.102.217:9092
acks=1
retries=60
max.in.flight.requests.per.connection=1
block.on.buffer.full=true
client.id=MM_producer
receive.buffer.bytes=1048576
send.buffer.bytes=1048576
10. kafka-replica-verification.sh
用于检测topic的每个partition副本数据是否一致。
11. kafka-preferred-replica-election.sh
用于使每个partition的preferred副本成为leader副本，保证leader的均衡分布。Kafka中某个partition的副本列表叫做AR（assignedreplica），AR中的第一个副本为preferred replica。创建新的topic或给已有的topic新增partition时，kafka保证每个preferred 副本均匀分布到每个broker上，一般创建时preferred 副本会被选为leader。随着集群的运行，可能会出现broker宕机的情况，此时宕掉的leader重新启动后会成为follwer，就会出现leader分布不均衡的情况，如果leader分布不均衡严重，会导致leader分布多的broker负载加重，该脚本可以均衡leader的分布，使preferred副本成为leader。
12. kafka-reassign-partitions.sh
用于调整partition的副本分布位置，即调整AR的分布，常用于kafka集群的扩容和缩容。Kafka新增节点，对于已有的topic，其partition不会重新分布到新的节点，可以通过该脚本调整parition副本的均匀分布；当需要缩容时，可以将需要移除的节点上的parition副本重新均匀分配到其他节点，然后再移除该节点，该脚本可以达到这个目的。
13. kafka-replay-log-producer.sh
该脚本将topic1的数据回放到topic2中，即将topic1作为生产者，topic2作为消费者，例如：
./kafka-replay-log-producer.sh--broker-list 20.2.37.208:9092 --zookeeper 20.2.37.208:2181 --inputtopic topic1--outputtopic topic2
14. kafka-simple-consumer-shell.sh
模拟kafka的low-level API从某个topic的指定副本获取数据。
15. kafka-consumer-groups.sh
列出所有消费者组，打印/删除消费者组相关信息。
./kafka-consumer-groups.sh--describe --group demo2 --zookeeper node215
16. kafka.tools.StateChangeLogMerger
合并输出kafka的状态变迁日志相关内容，可以指定topic及partitions，例如：
./kafka-run-class.sh kafka.tools.StateChangeLogMerger--logs /opt/dcom/kafka_2.10-0.9.0.1/logs/state-change.log --topic demo-partitions 0,1,2
17. kafka.tools.JmxTool
打印kafka所有的JMX metrics信息，内容很多，可以指定内容，通过kafka-run-class.sh运行kafka.tools.JmxTool类来实现，在kafka启动时需指定JMX端口，kafka-server-start.sh脚本里设置的是9093，例如：
./kafka-run-class.sh kafka.tools.JmxTool--jmx-url service:jmx:rmi:///jndi/rmi://:9093/jmxrmi --reporting-interval 10
18. kafka.tools.DumpLogSegments
打印kafka的log，显示数据索引、负载长度、负载内容等信息，通过kafka-run-class.sh运行kafka.tools.DumpLogSegments类来实现，例如：
./kafka-run-class.shkafka.tools.DumpLogSegments --files/var/lib/kafka-logs/demo-0/00000000000000000000.log --print-data-log
一、 常见问题/FAQ
1. 新建的消费者组不是从头消费topic里的消息？
答：如果想新建的消费者组从头消费topic里的消息，在编写客户端程序时设置参数auto.offset.reset为earliest；默认为latest，指新建的消费者组从最新的offset开始消费。
2. 出现重复消费
答：一般是由于消费者未提交offset到kafka，通过kafka-consumer-offset-checker.sh可查看提交的offset情况。消费者未提交offset可能是由于以下原因：
消费者一次poll调用拉取的消费太多，在session.timeout.ms超时时间内未消费完。可减少poll函数的超时时间参数，或适当调大session.timeout.ms超时时间，适当调小max.partition.fetch.bytes每次从partition拉取的数据大小，最最关键还是要优化自己程序消费数据的能力。0.10版本kafka的消费者可以通过参数max.poll.records指定一次poll拉取的消息数量。
