arcgis 地图_ArcGIS软件应用（二）——遥感图像地理配准、矢量化与地图制作
发布时间
阅读量：
阅读量
要求：
1. 对遥感图像进行地理配准；
2. 矢量化建筑物、绿地、道路、水体等主要地物要素；
3. 对各类地物要素进行符号化设置并对其名称进行标注；
4. 添加指北针、比例尺、图例等地图要素，整饰并导出地图。
步骤：
1.找到定义投影工具，输入要素并定义坐标系

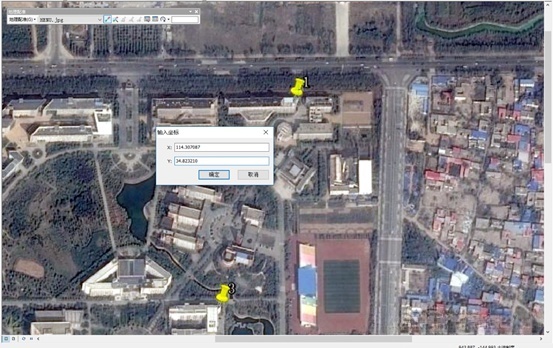

2.打开地理配准工具，添加第1个控制点，输入对应的坐标，X为经度，Y为纬度

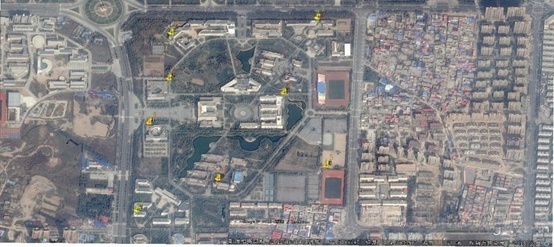

3.再依次添加第2~8个控制点，配准结果如图所示

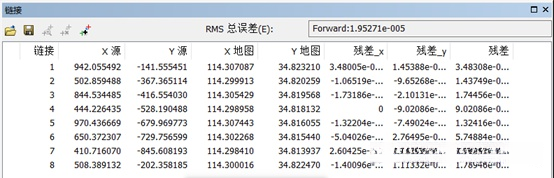

4.打开链接表设置相关参数

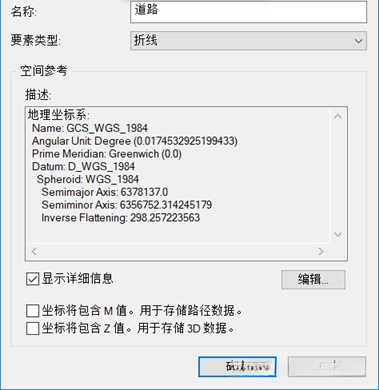

5.在目录窗口的文件夹中创建四个SHP文件，分别命名为建筑物、水体、绿地和道路，并为其设置空间参考，下图以创建道路为例

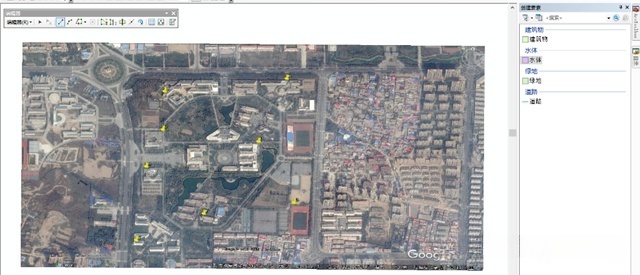

6.打开编辑器，选择“开始编辑”，选择构造工具并对各个要素进行勾绘

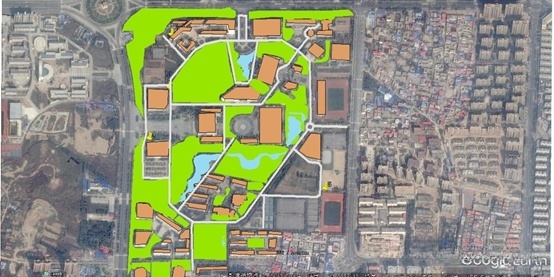

7.勾绘完毕后，保存编辑内容，停止编辑，结果如图：

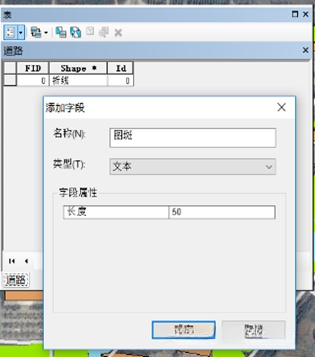

8.打开每个图层的属性表，添加“图斑”字段，在“图斑”字段中添加各图层名称

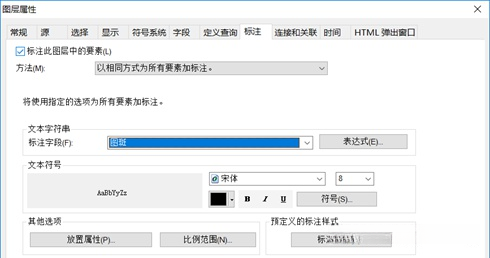

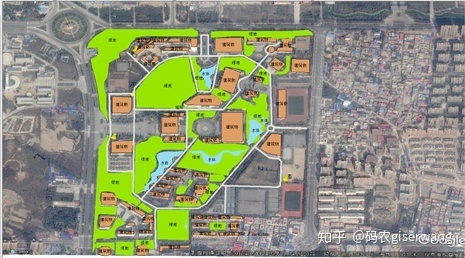

9.对其名称进行标注
结果如图：

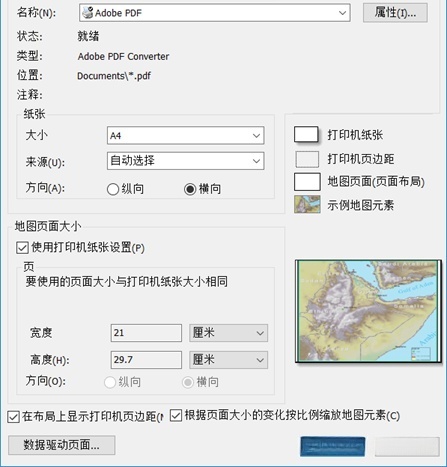

10.选择布局视图，把视图切换至横向，并选择根据页面大小的变化按比例缩放地图元素
11.添加标题、指北针、比例尺、图例等地图要素并对其属性进行设置

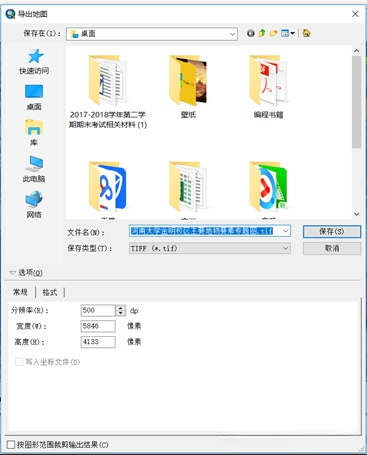

12.导出地图，并对其属性进行设置

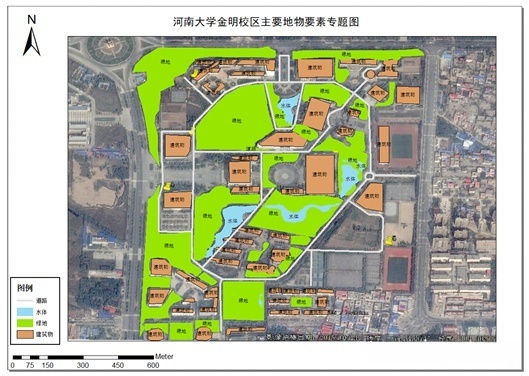

13.最终结果如图所示：
