KNX智能家居系统设计

KNX智能家居

基于KNX智能家居平台提供了一个完整的生态系统，并支持全面整合各种家居设备如灯光窗帘等不同的应用领域

系统架构：KNX智能家居系统采用分布式架构设计，并具备良好的扩展能力。该系统支持接入新增的设备及功能模块，在原有控制端口基础上进行增删改查操作即可完成整合工作。

简单操作：借助手机应用程序或其他智能设备的帮助, 用户能够方便地操控各种家居设备, 并完成远程操控; 除了借助手机应用程序外, 还可以利用传感器和倒计时功能来实现智能化控制.

该智能家居系统采用智能化控制方法与节能方案以减少能源使用量及二氧化碳排放量，并最终能达到节能环保的目的。

在可靠性方面表现突出的是KNX智能家居系统。该系统通过应用多重安全机制来保护用户数据的安全性，并不仅具备自主巡检功能还能自动修复故障问题以确保系统的稳定运行

总结：KNX智能家居系统以其高度智能化水平高、开放式的智能架构以及良好的扩展性，在多功能性和易于操作性的基础上展现出显著的节能环保性能突出与安全可靠的特性。该系统不仅能够显著提升用户的智能家居体验感，并且能够显著改善家庭生活质量。

一、智能窗帘的控制

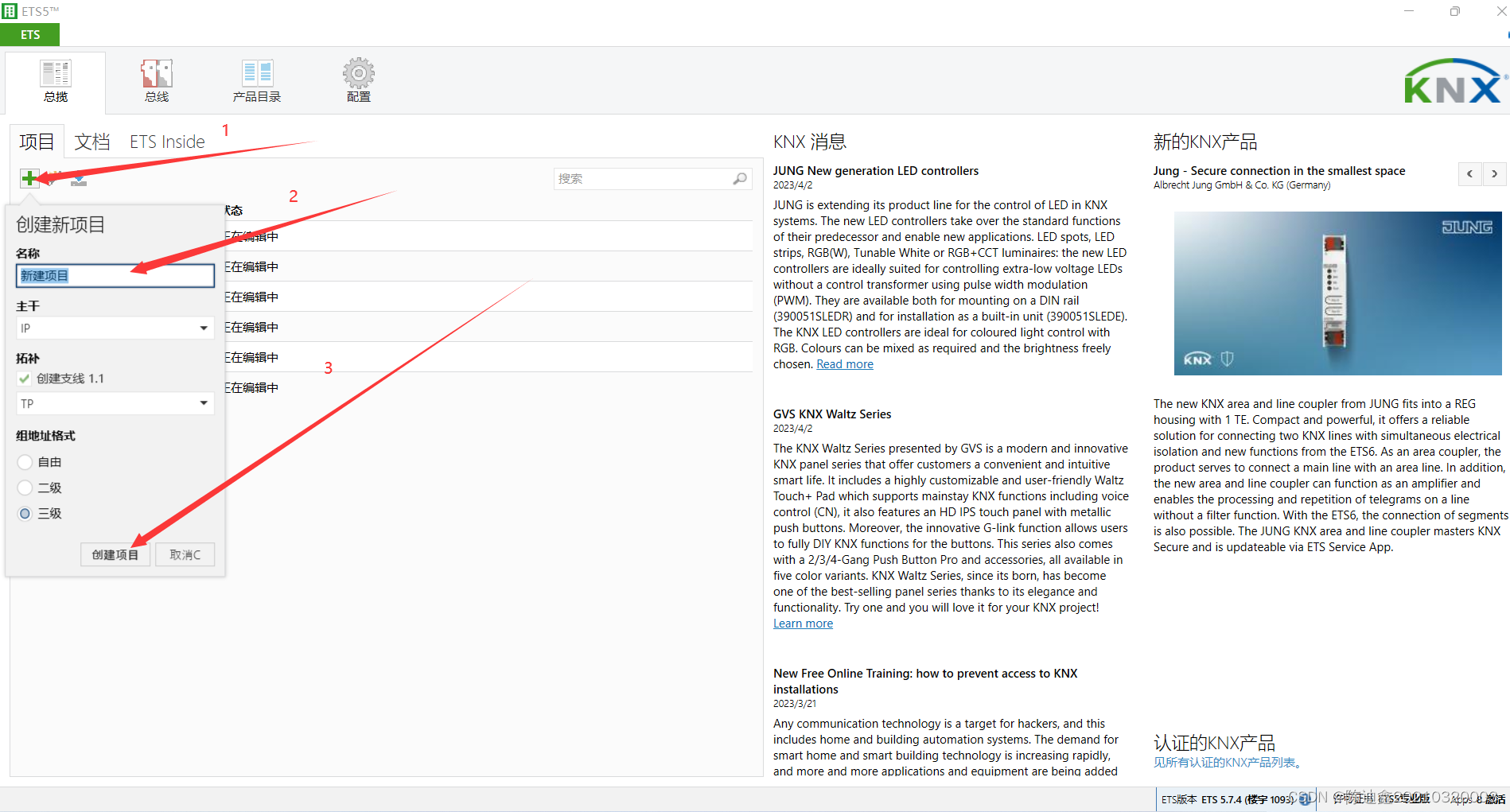

1、创建项目

2、添加好所需设备

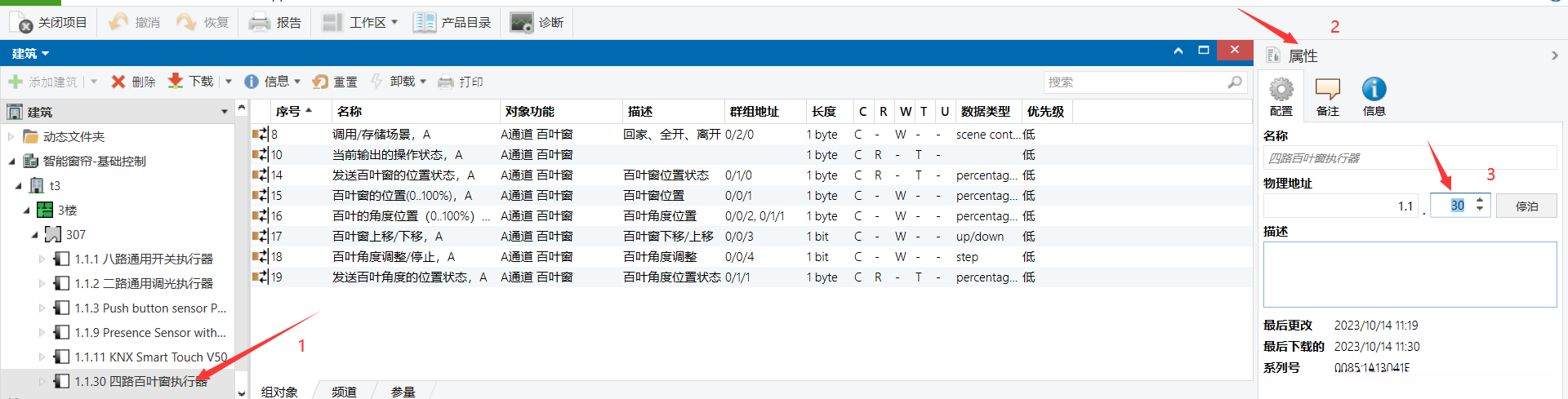

3、修改物理地址

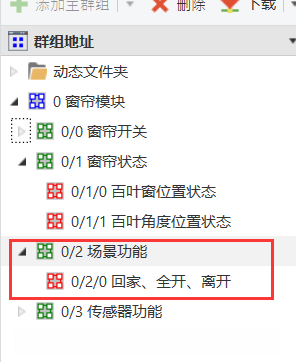

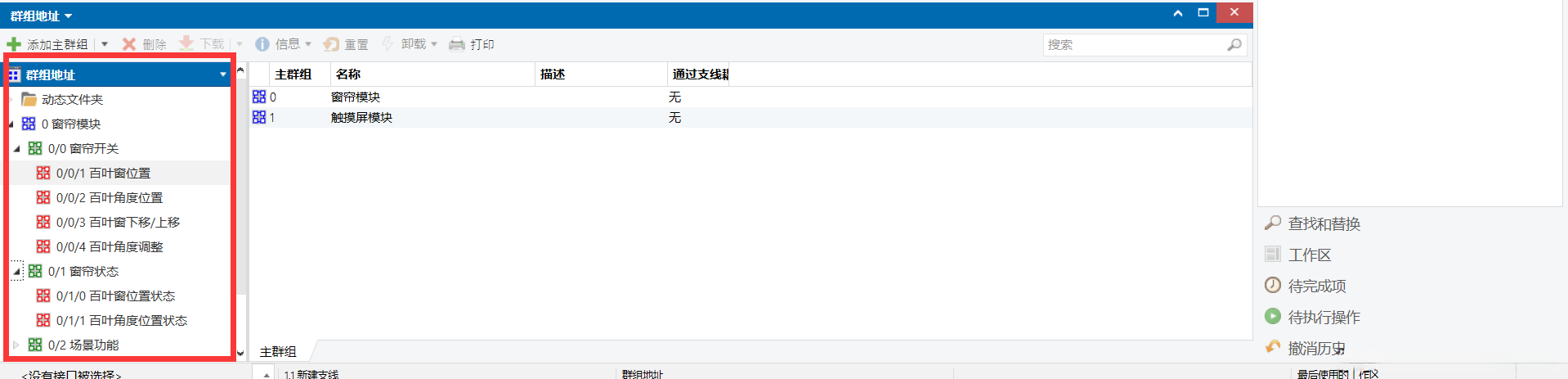

4、添加组地址

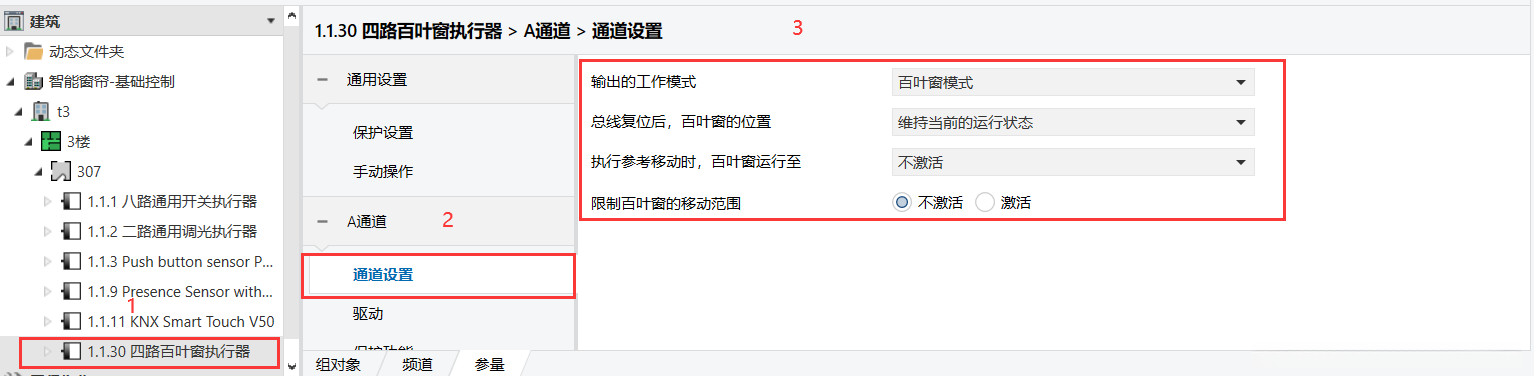

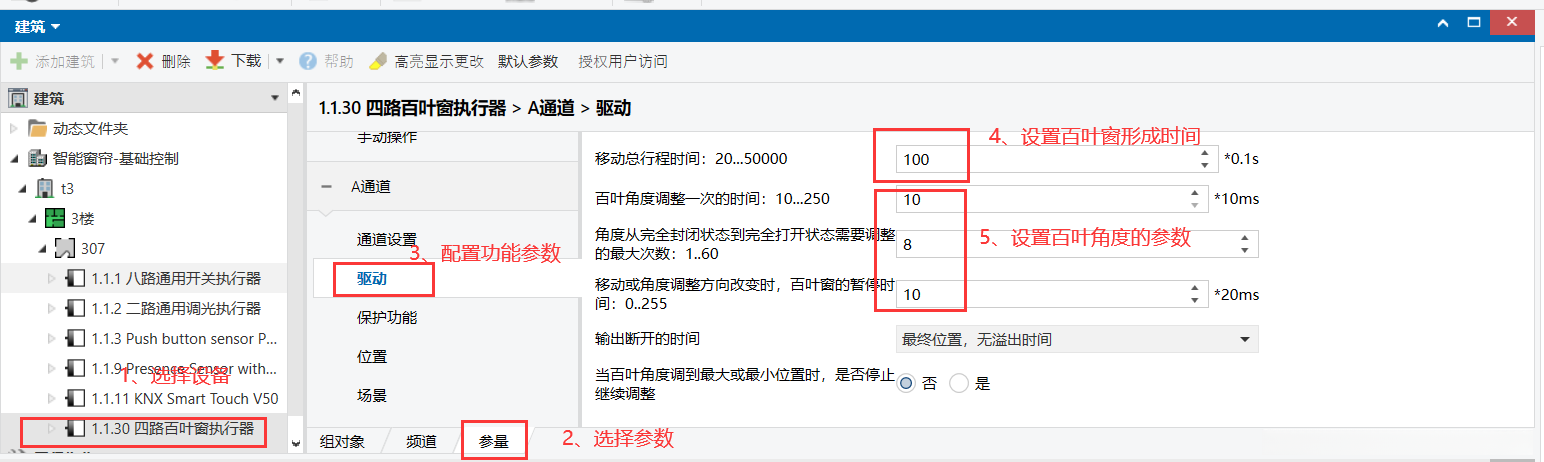

5、设置四路窗帘控制模块 首先依次选择"4路窗帘模块"→"参数设置"→"X通道"→"百叶窗模式设置"→"输出工作状态设置"→"驱动设置"

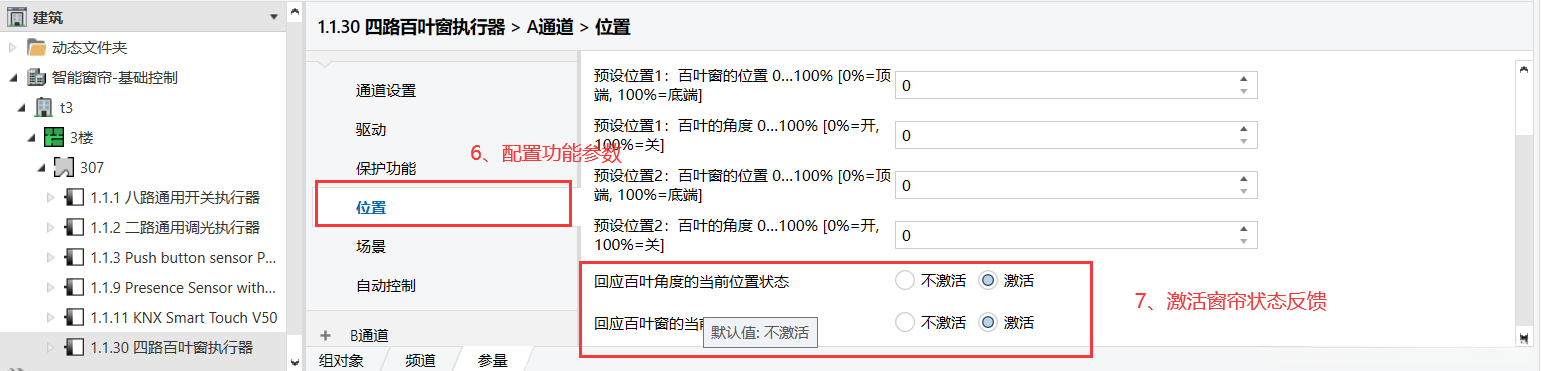

6、四路窗帘模块参数设置

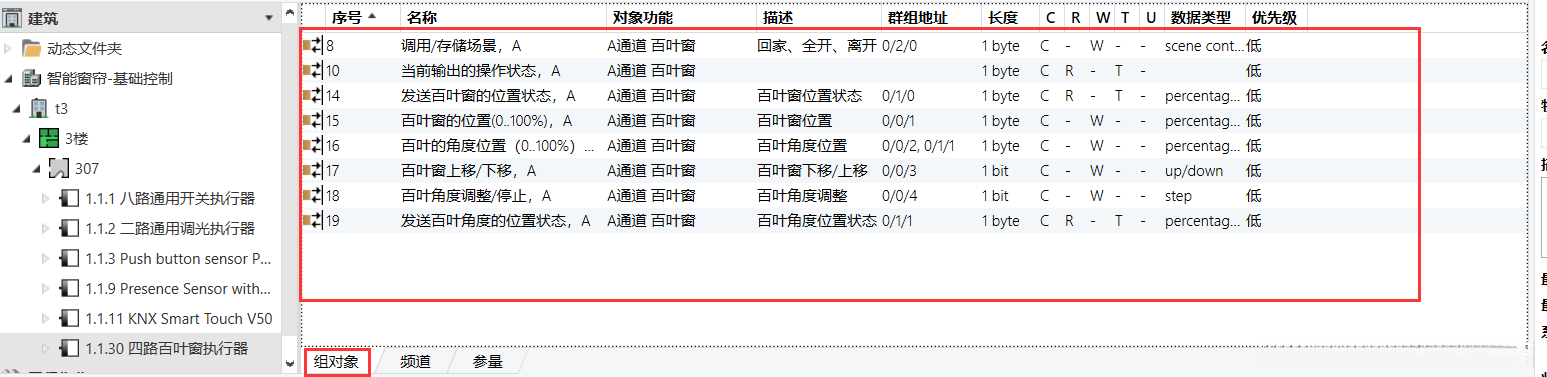

当四路窗帘模块全部配置完成之后, 勾选位于"参数"旁边的"组对象", 就可以查看以下各项设置: 当前输出的操作状态为X; 发送的百叶窗位置状态为X; 百叶窗位置在0\text{-}100\%之间; 调节角度也在同一大范围; 支持上下移动或定位功能; 可手动调节或停止操作; 最后是发送目标角度位置的状态设置

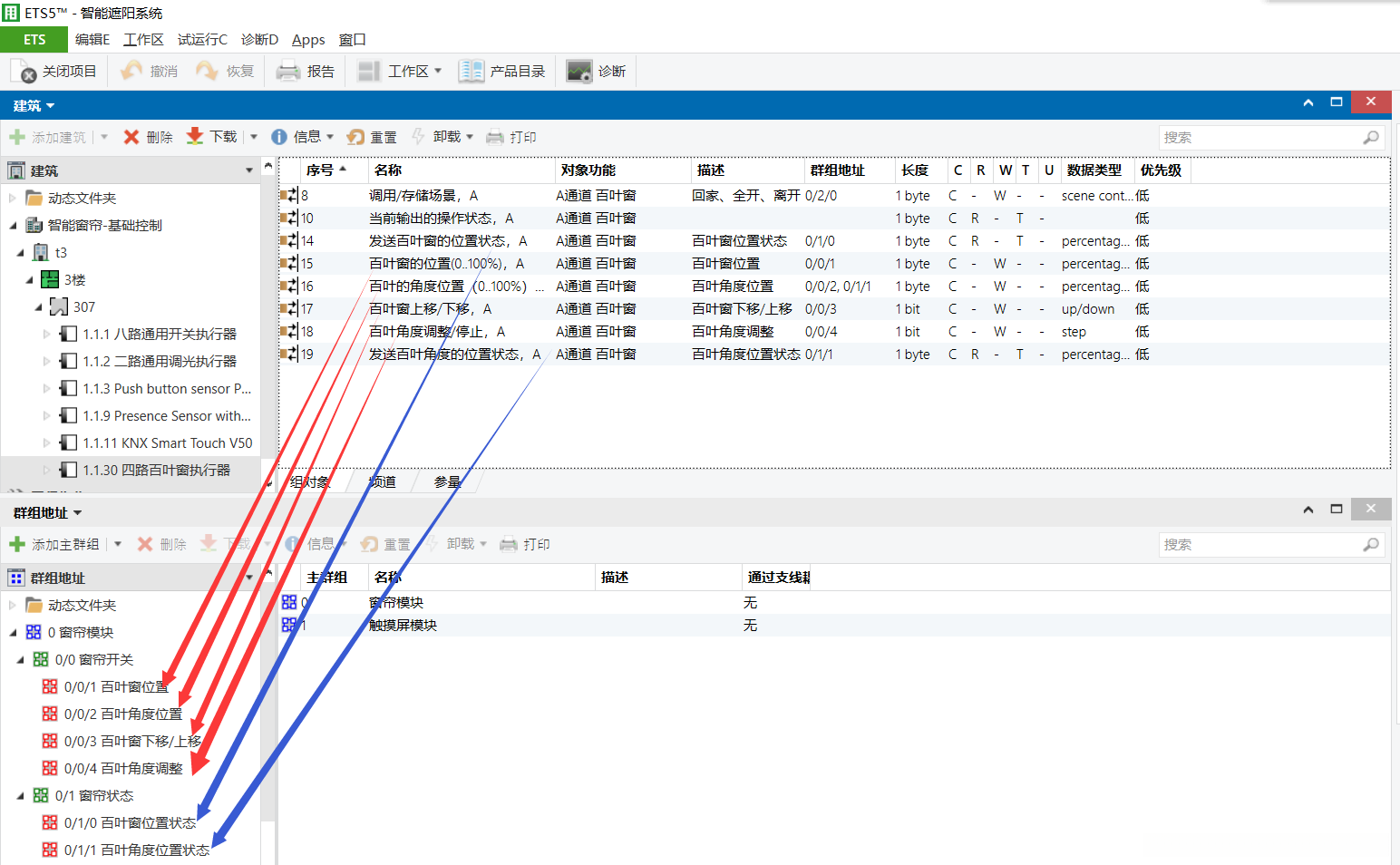

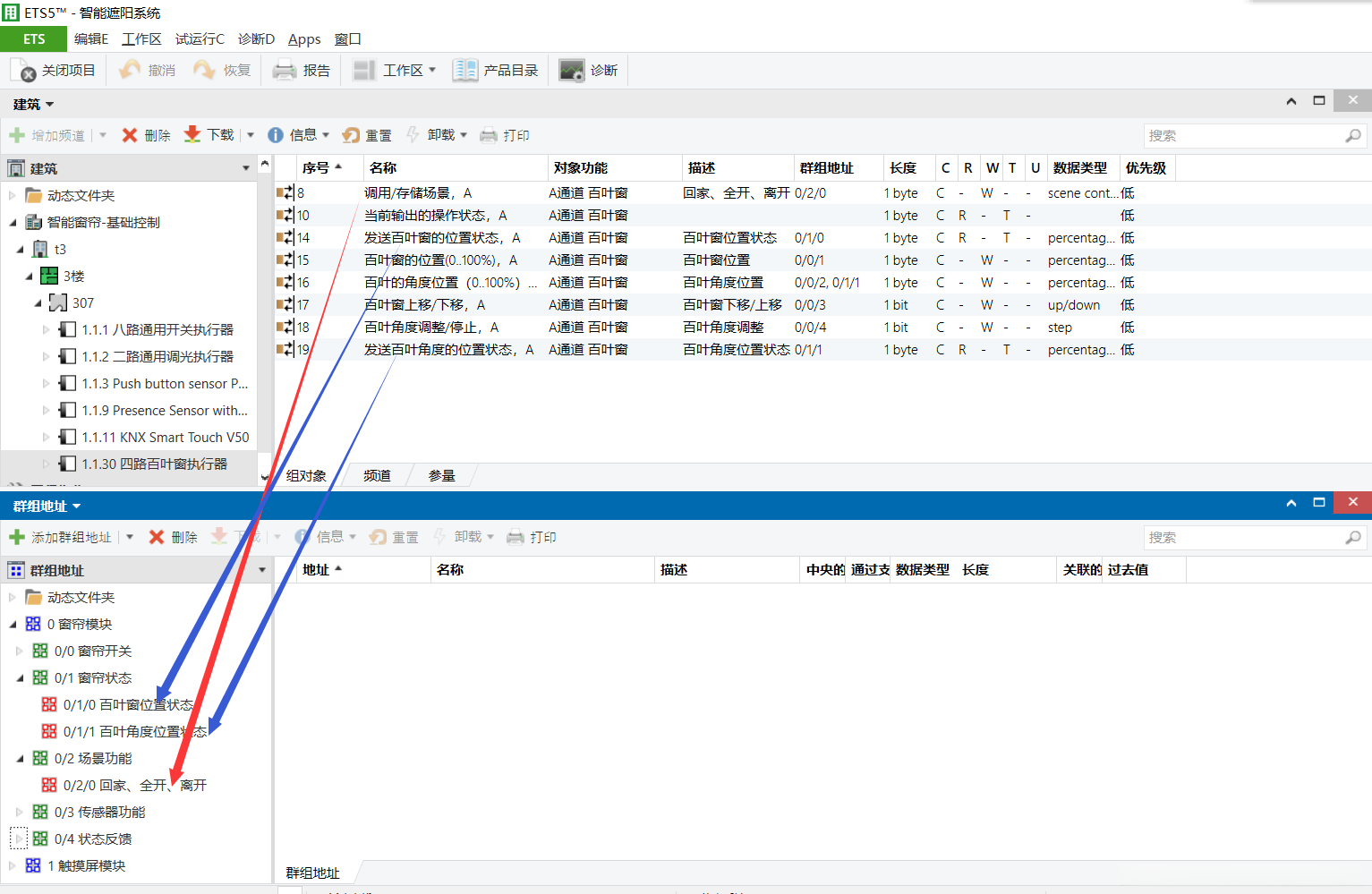

对应的位置，请将4路窗帘模块的关联对象拖放到与之匹配的群组地址上。4路窗帘模块的关联对象匹配

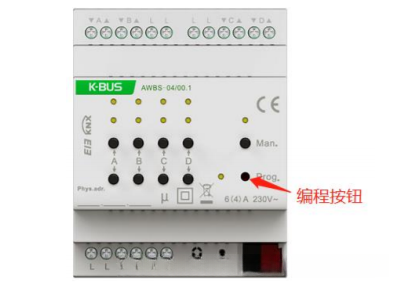

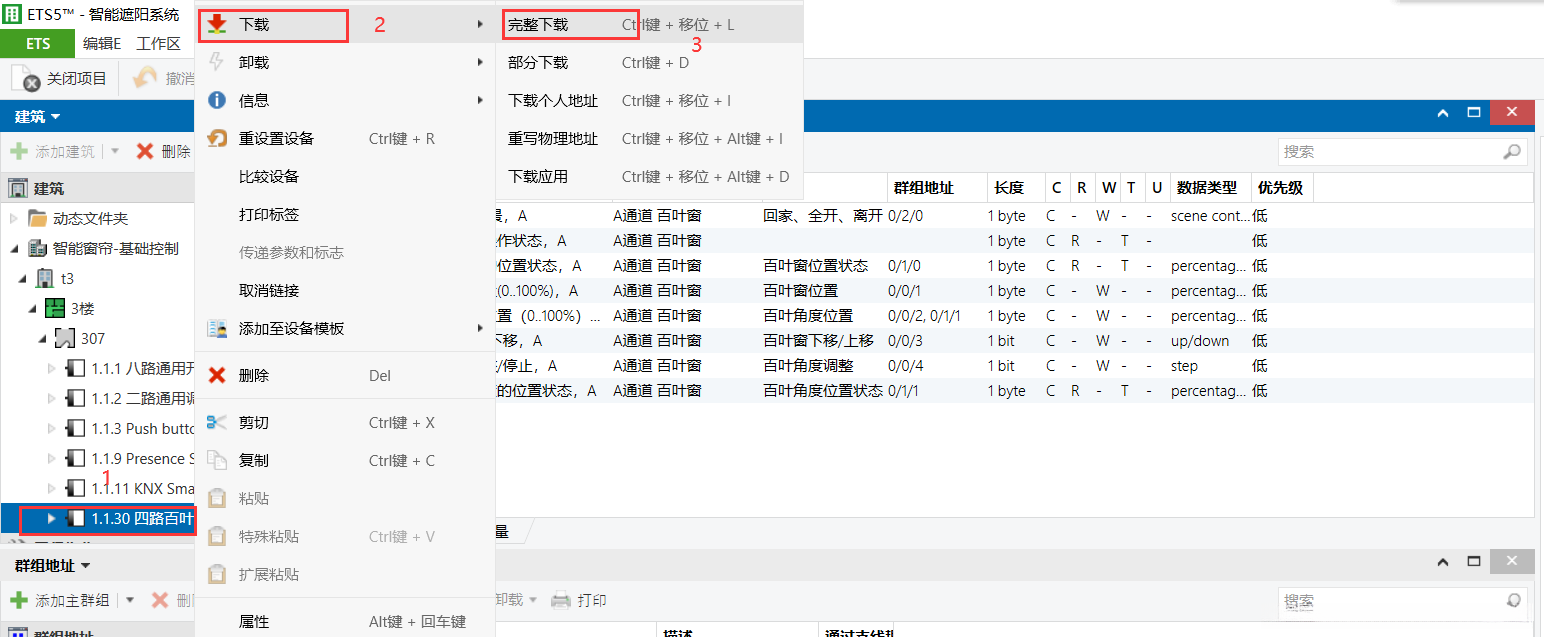

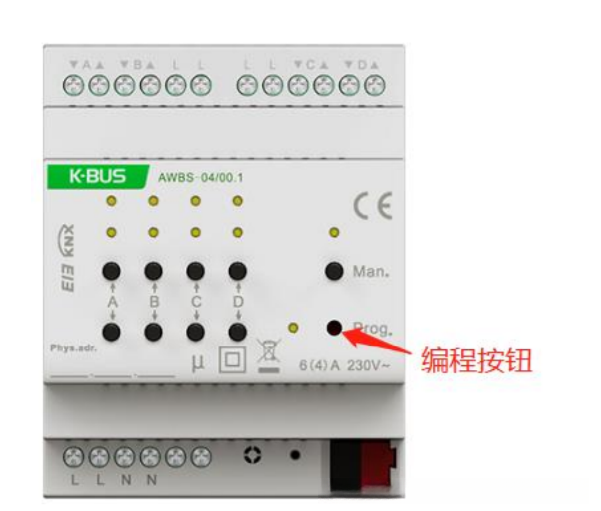

打开4路窗帘模块的数据库，并按照以下步骤操作：单击右键菜单中的"下载"选项，并选择完整的文件进行保存。随后依次执行以下操作：按下4路窗帘模块的编程按键完成配置设置。

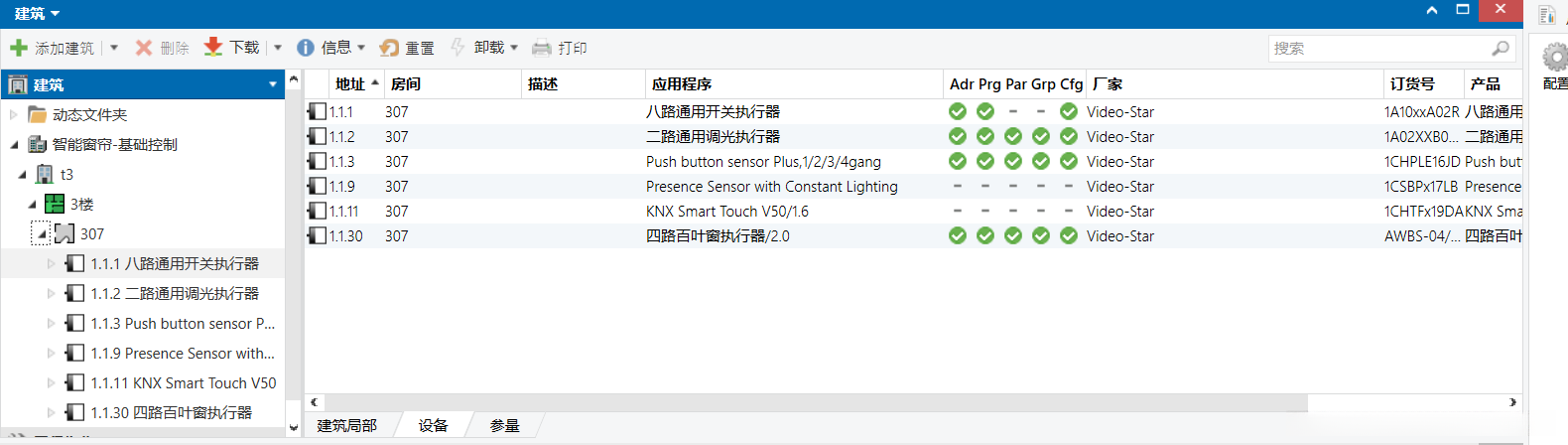

首次全面安装系统物理地址及应用程序时，请务必按下工程按钮以启动安装流程。参考下图所示： 已安装了4套窗帘控制模块

二、窗帘场景的控制

1、添加组件

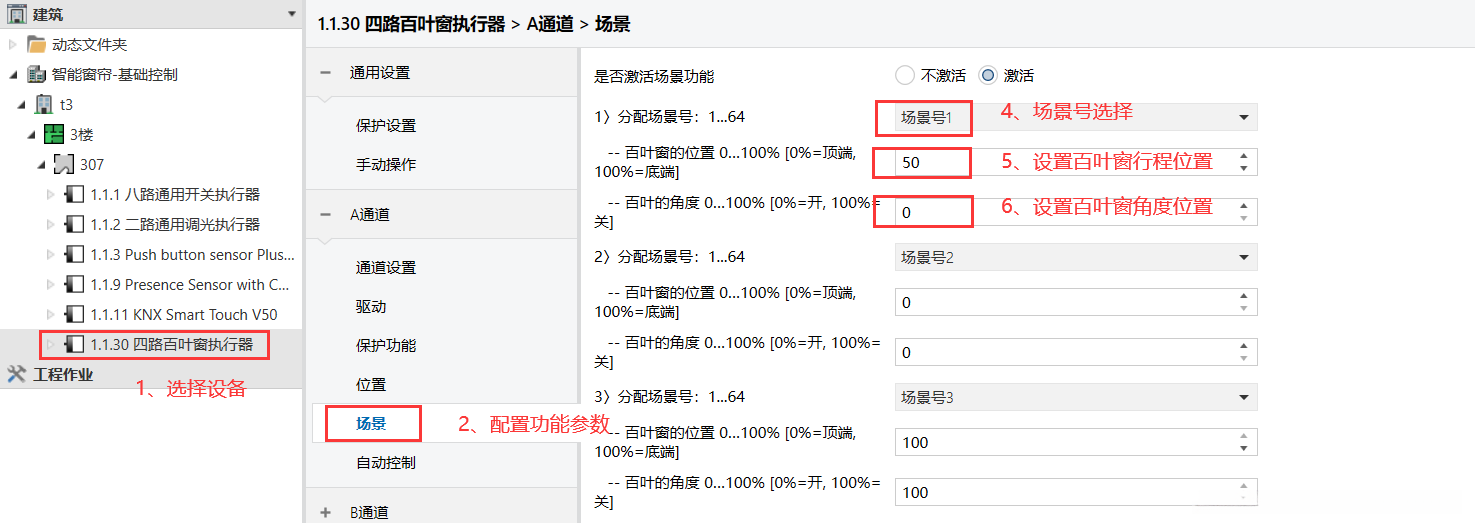

2、四组窗帘控制参数配置 4路场景功能参数设置（例如A通道的场景功能参数配置） 场景配置前期准备工作

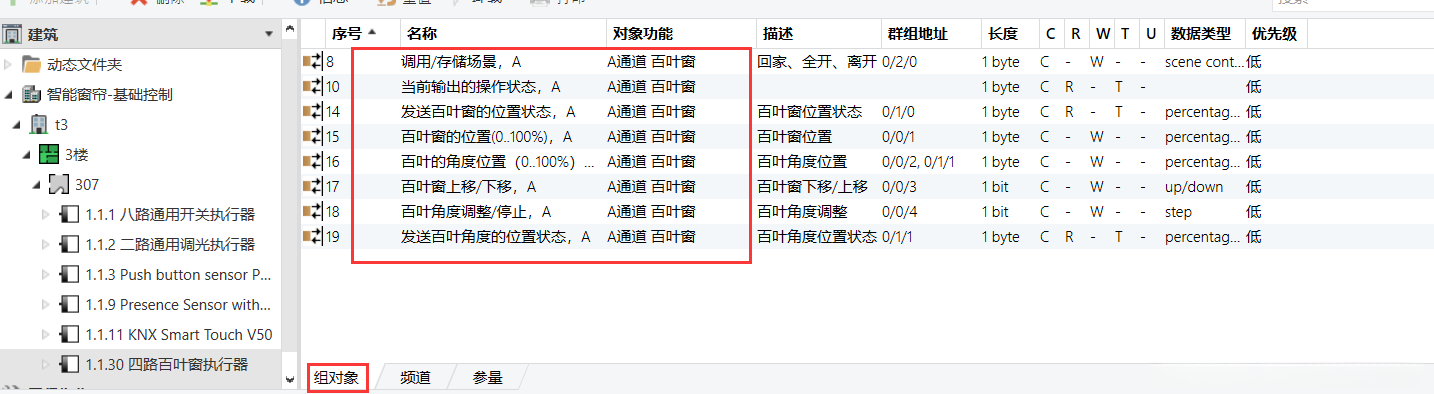

当4路窗帘模块全部配置完毕后,勾选"参数"旁边的"组对象"功能,即可查看已设置的各组参数:场景编号X,当前输出状态,X;百叶扇位置状态,X;百叶角度位置(0-180度),X;百叶升降操作,X;上下调节操作,X;扇角度位置状态,X等各项功能

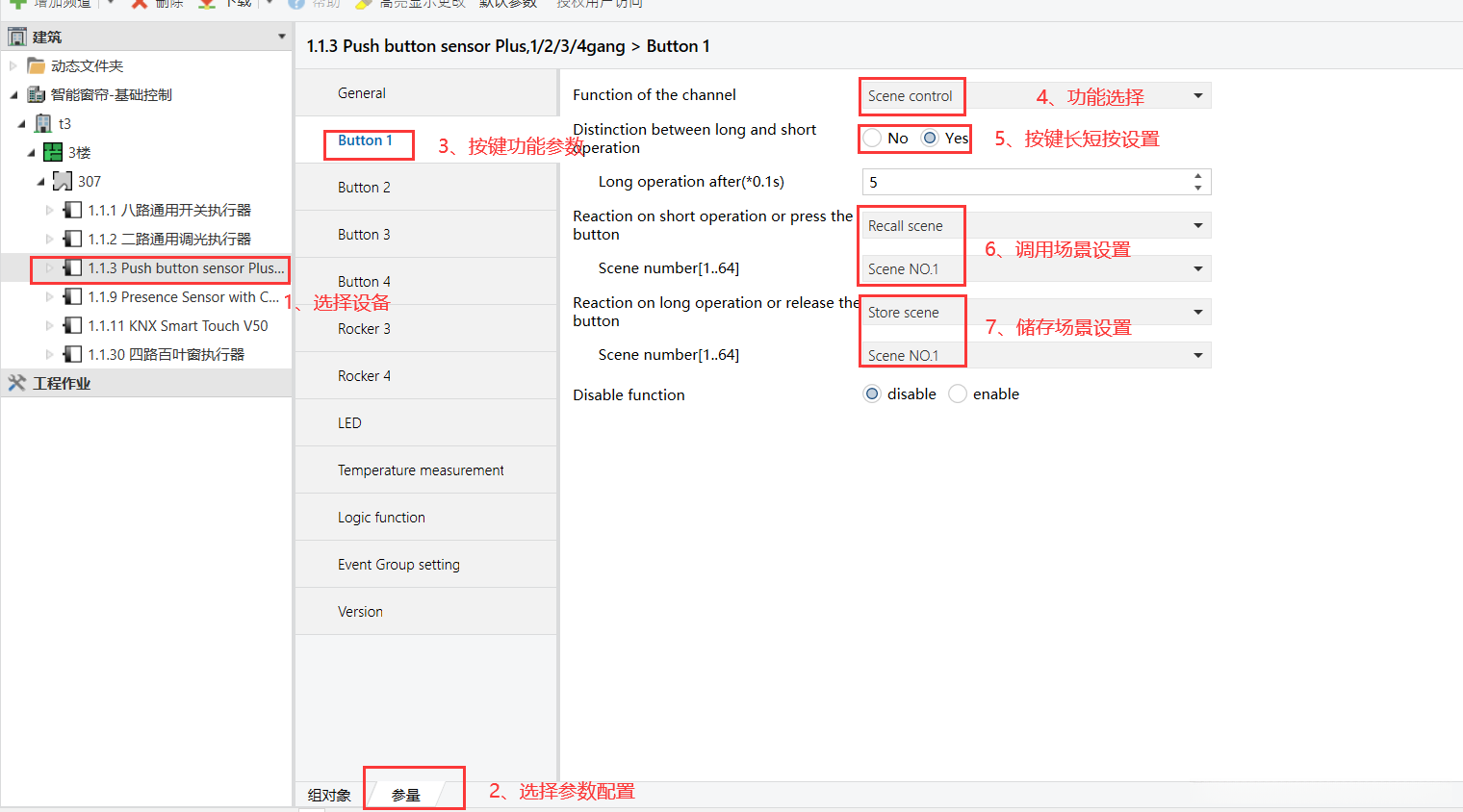

4、8个智能按键控制界面的参数配置 该系统通过8个智能按键控制界面实现对4组窗帘模块预设状态的调节功能参数配置，并主要依赖'Scene control'功能来完成相关操作。具体操作步骤将以Button 1通道为例进行说明。

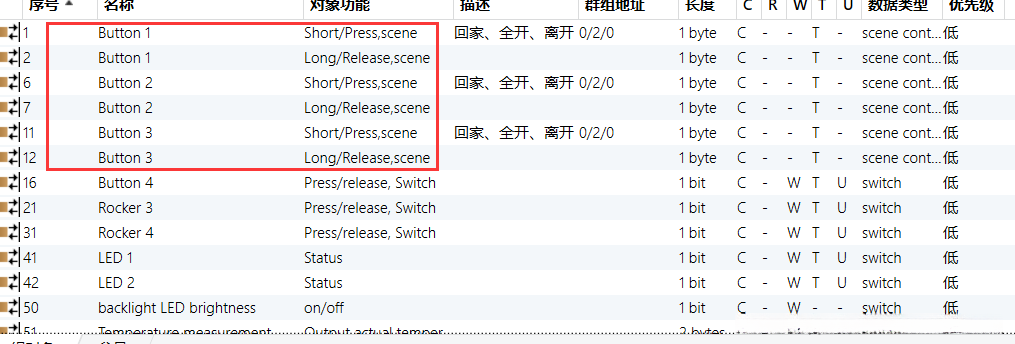

一旦8键智能触摸面板完成参数设置后,通过点击"参数"旁的"组对象"按钮,就可以浏览到已经配置好的各项功能选项,包括如"Button X 短按场景","Button X 长按场景"等具体设置项.

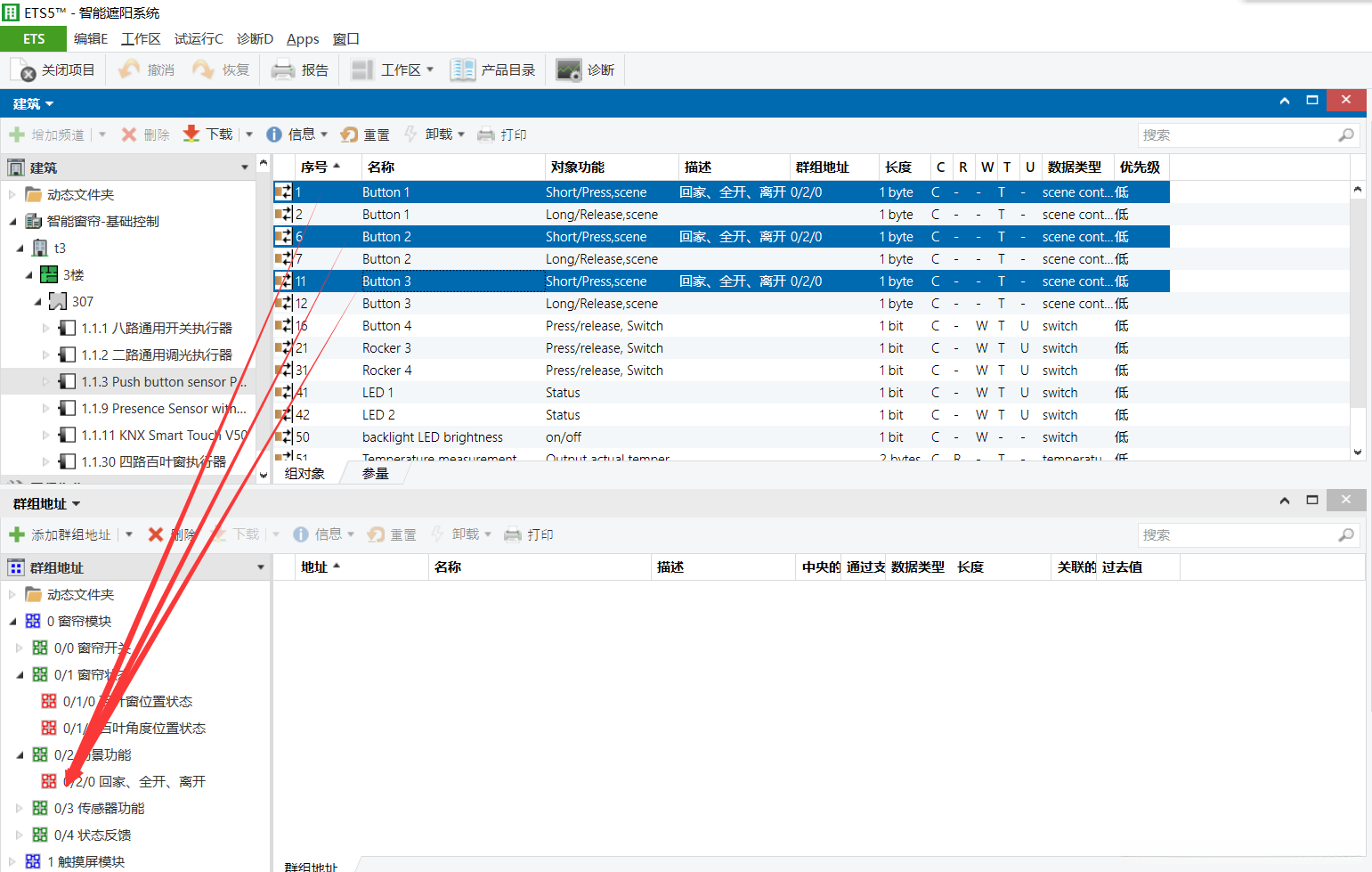

首先选中4路窗帘模块与8键智能按键面板的通信对象，并将其拖放到与其对应的目标地址。随后完成对该组的窗帘控制功能实现

8键智能按键面板组地址关联

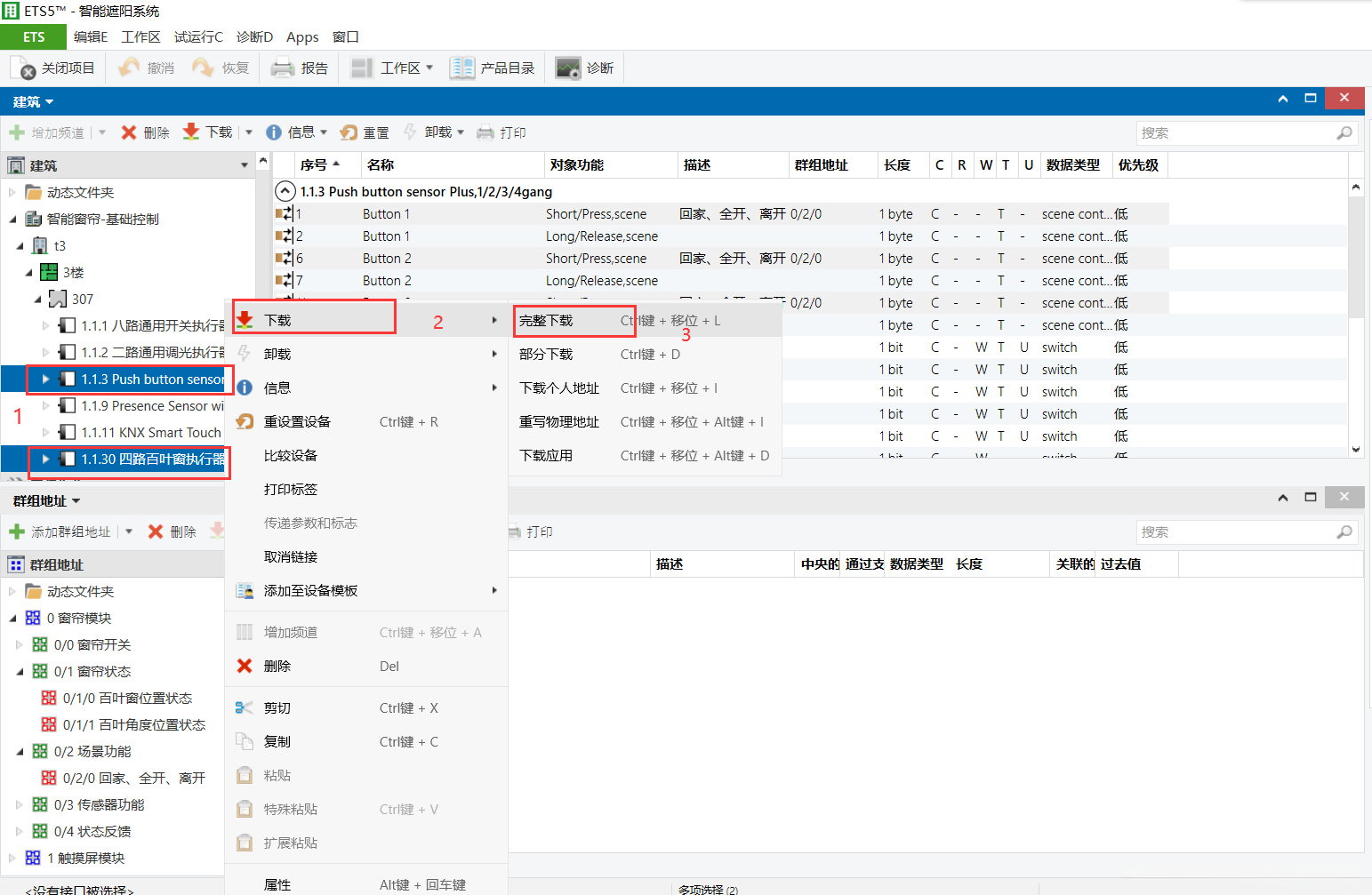

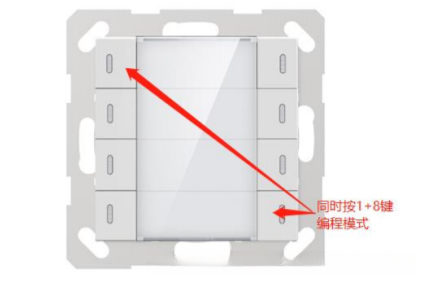

该系统提供了一个明确的应用路径及操作指导：首先请依次点击位于4路窗帘模块和8键智能按键面板上的数据库位置；随后右键单击后选择"下载"选项并完成整个下载流程；最后按照从左至右、从上至下的顺序依次按下位于4路窗帘模块和8键智能按键面板上的编程控制键。

首次完整的安装程序应包括物理地址信息与应用程序组件，并在安装时需点击工程按钮以完成配置。如图所示：Quadruple blind roller module的安装过程。

8键智能按键面板下载

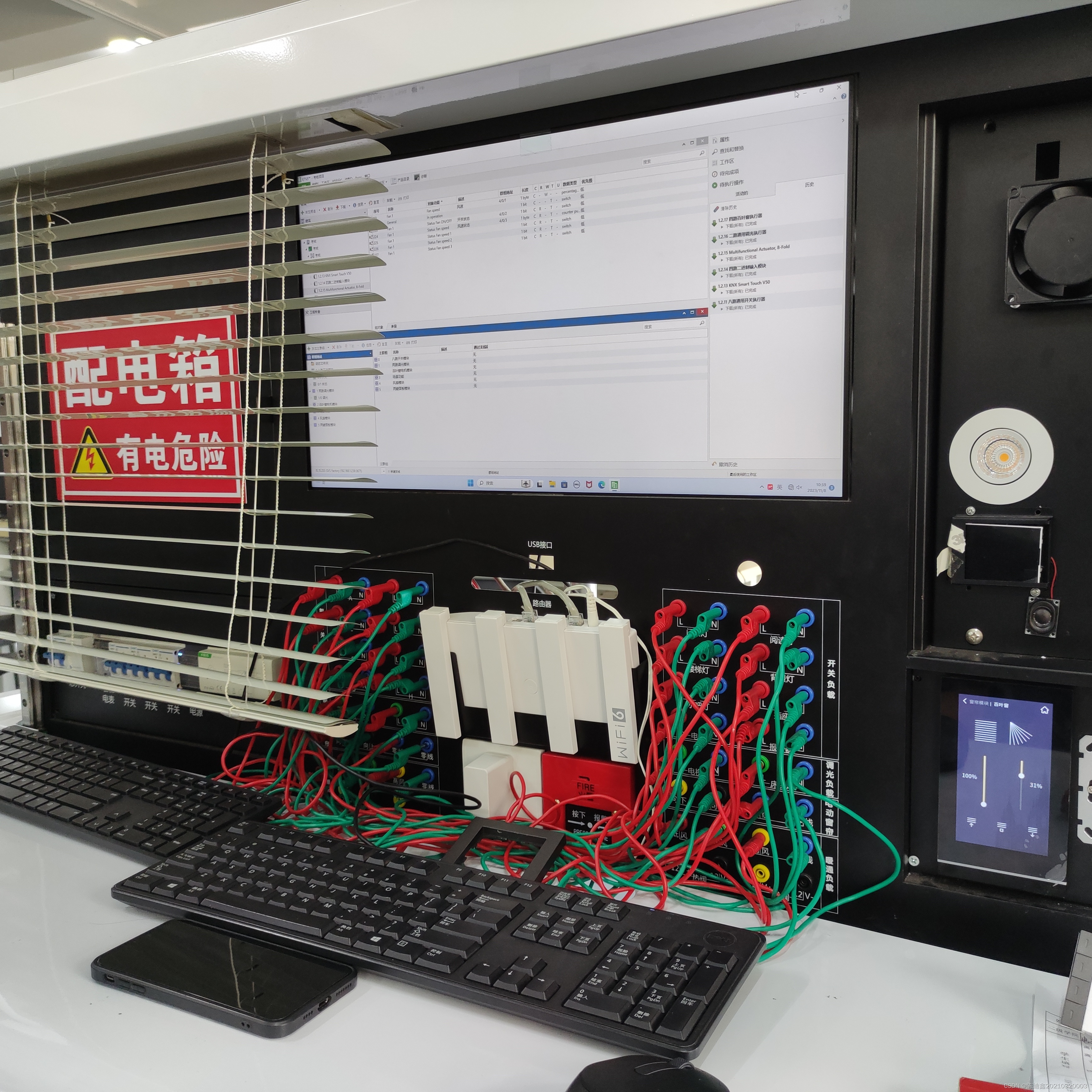

当所有产品数据下载完毕后即可进行功能测试以验证所调试的功能是否为所需效果如发现问题需进行处理

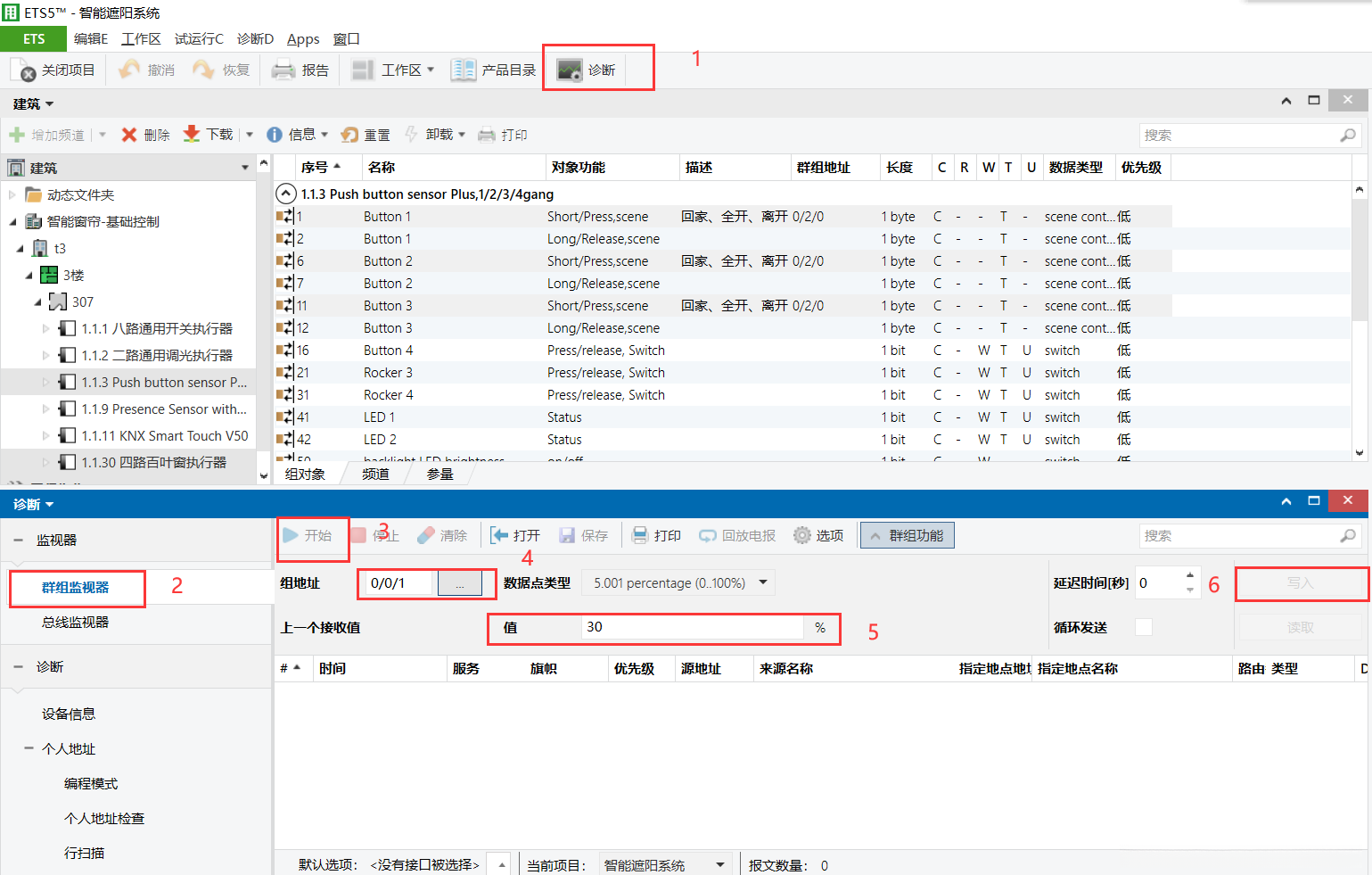

在线调试时，请单击位于快捷键上方的“诊断”按钮。依次选择群组监视器 → 点击开始按钮 → 选择目标组地址 → 启停开关 → 写入数据。

三、功能实现

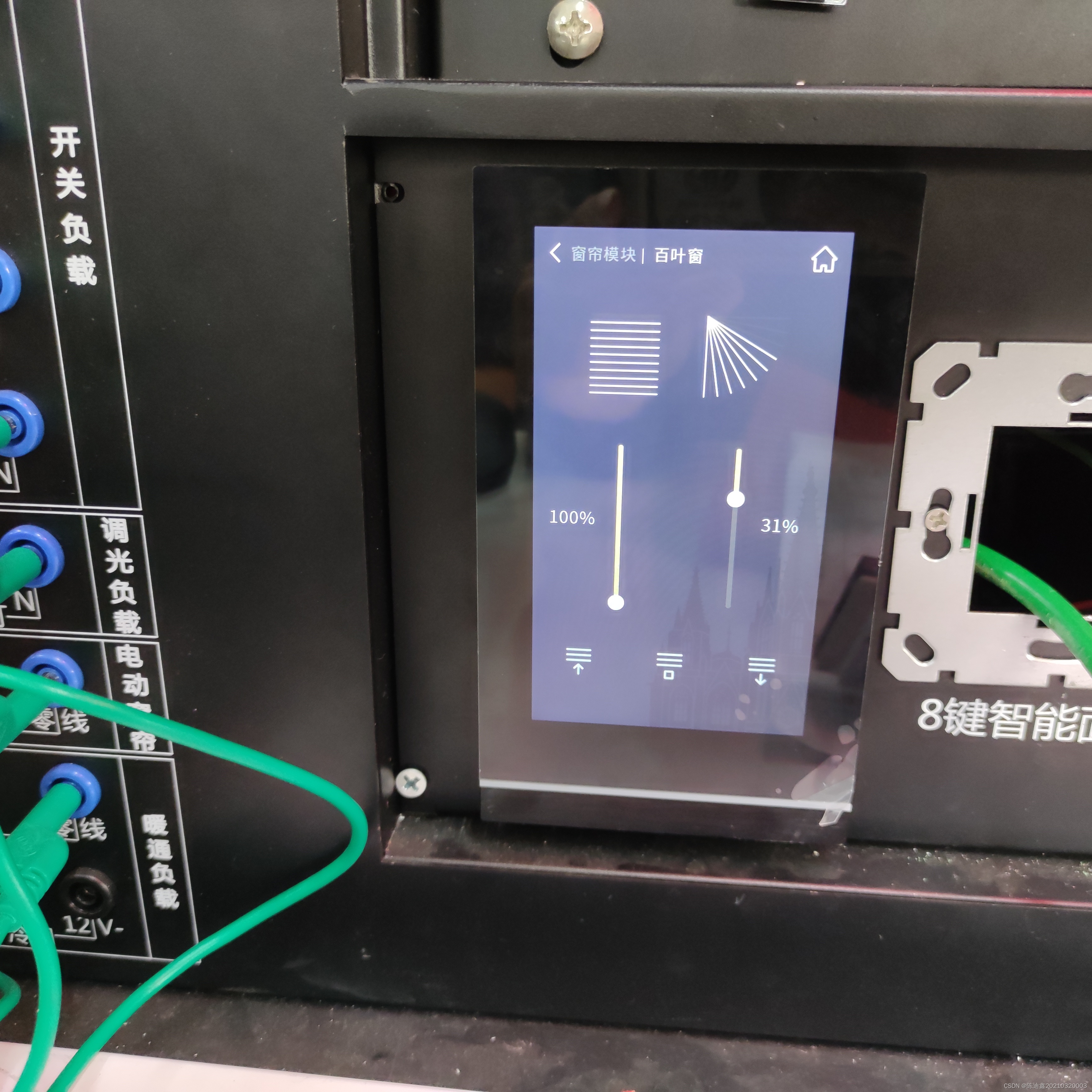

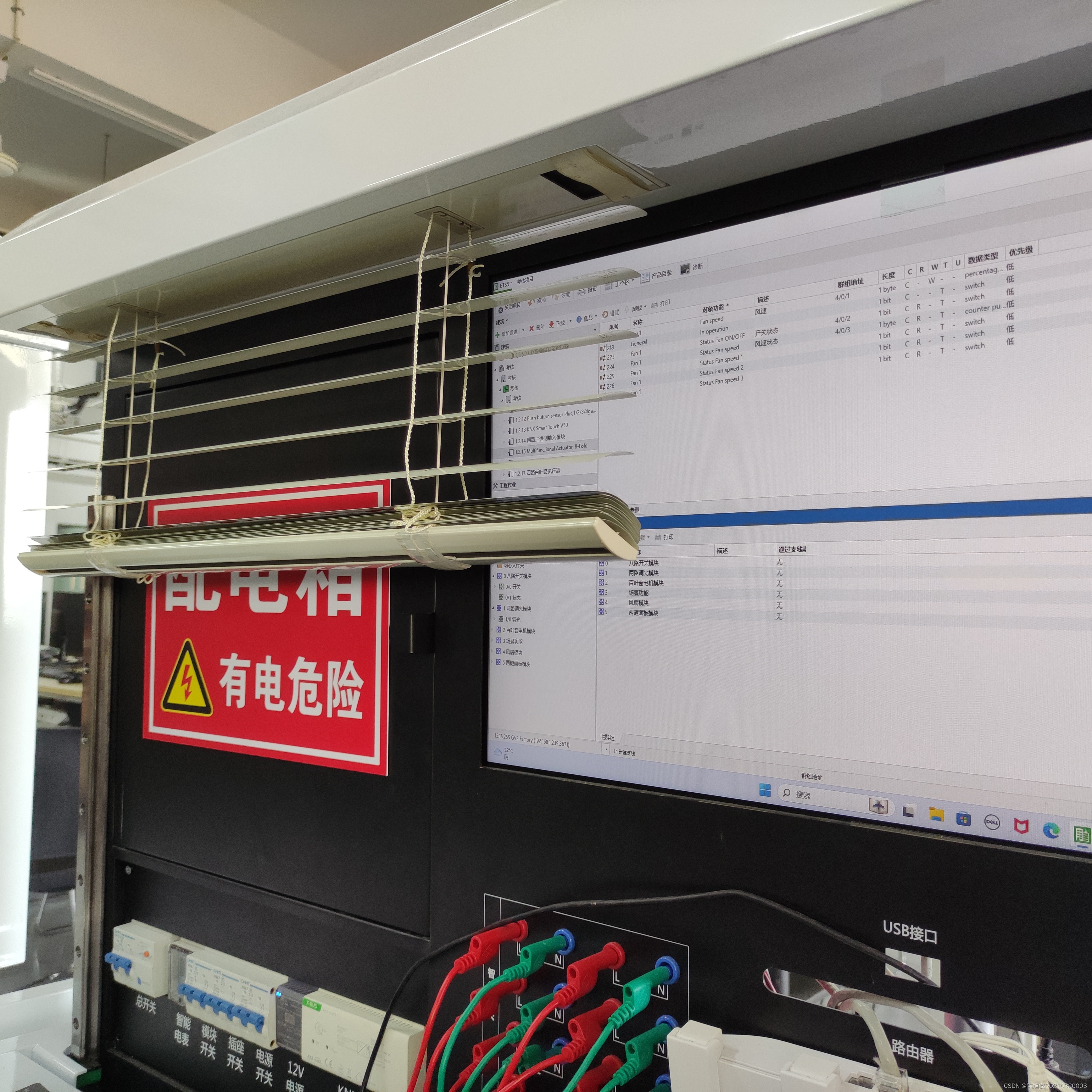

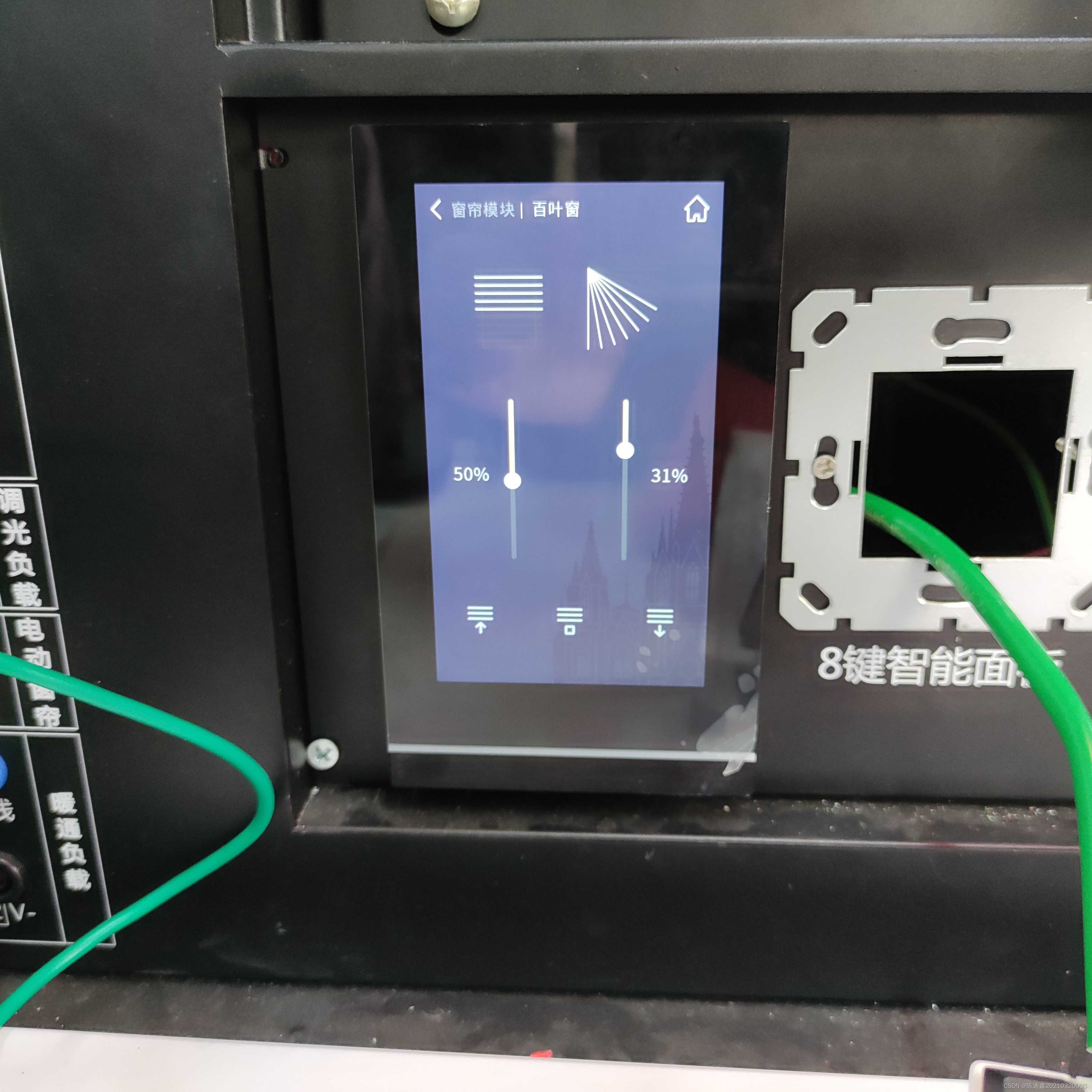

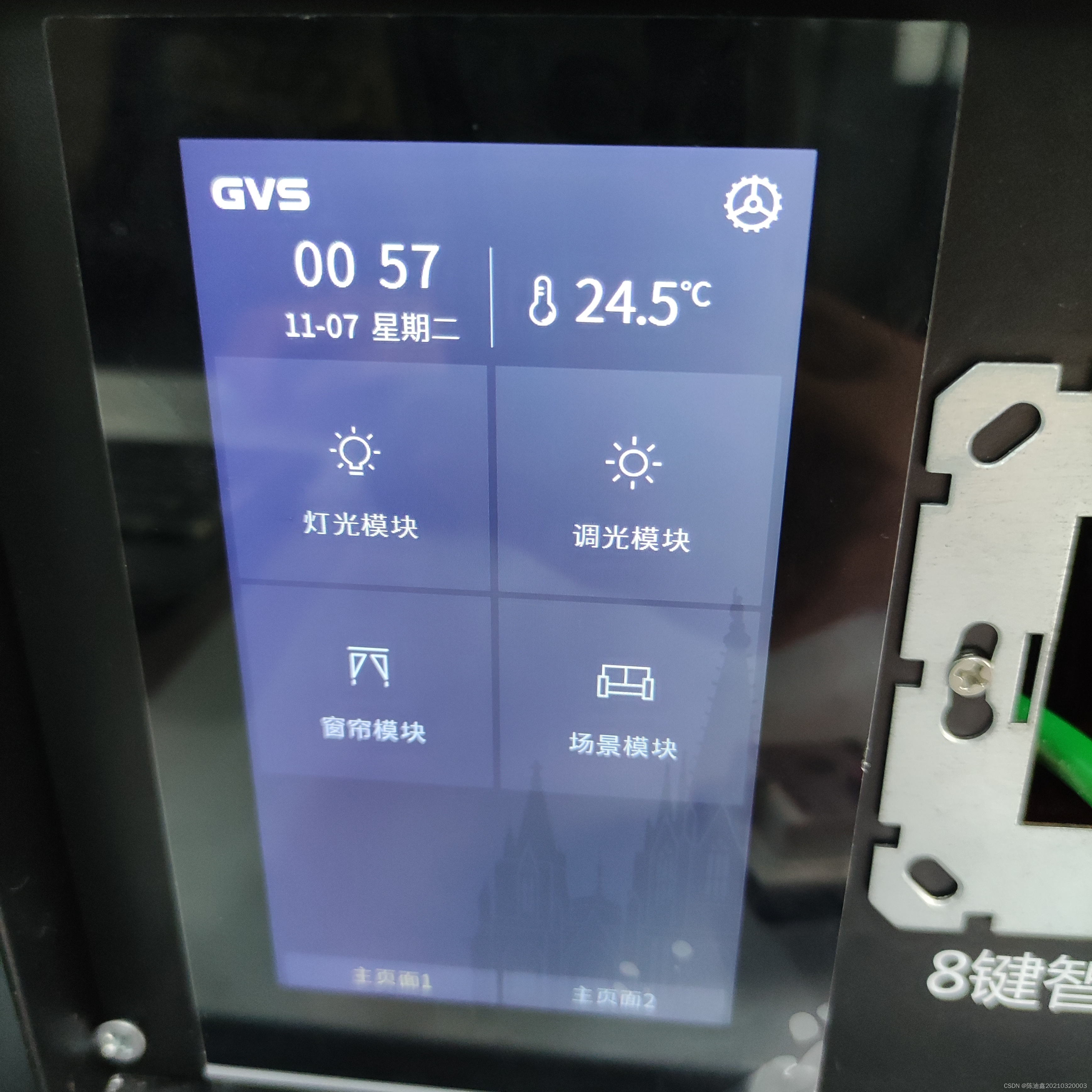

1、在显示屏主页找到百叶窗模块点击进去，窗帘百分之五十操作如下

2、百叶窗全开百分百操作如下

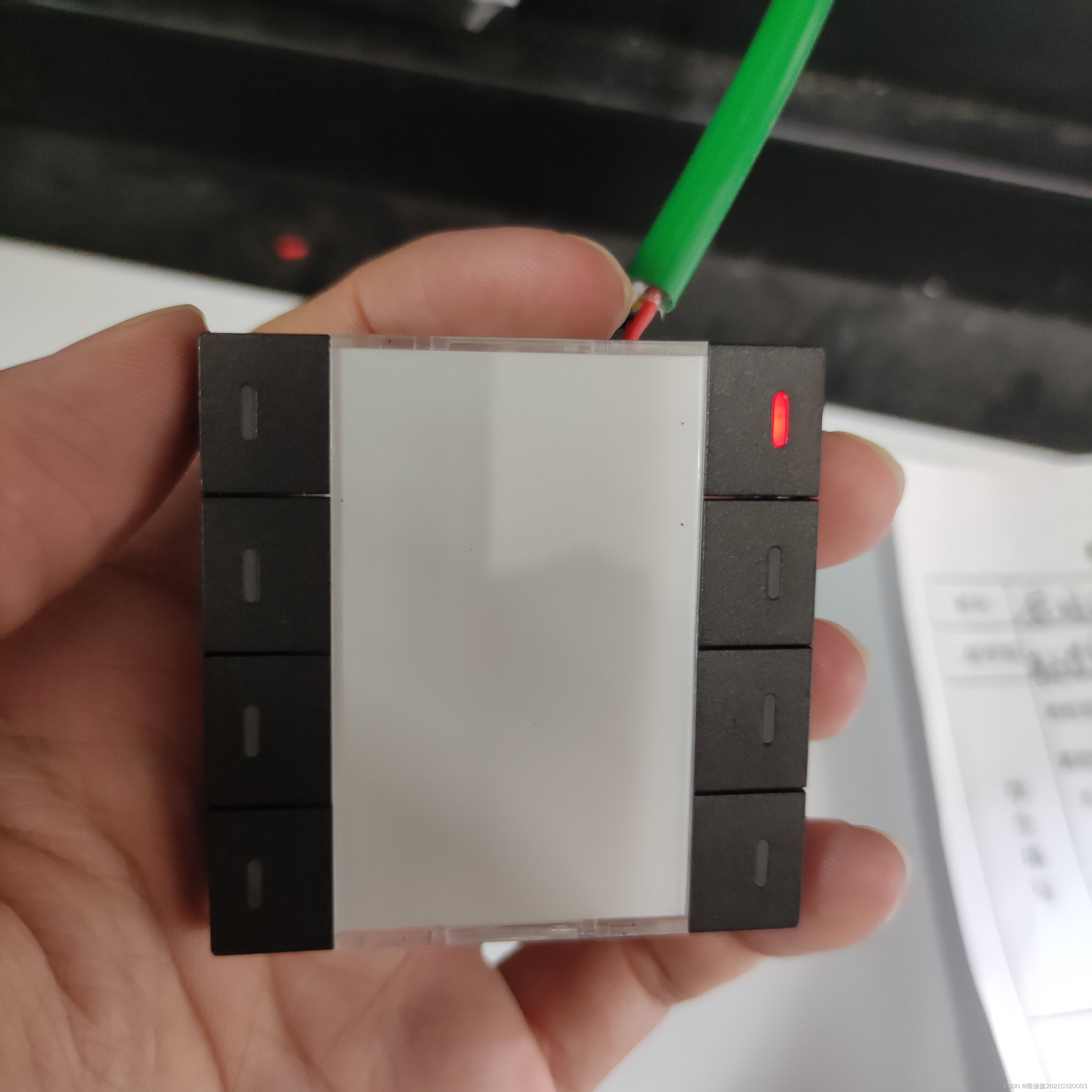

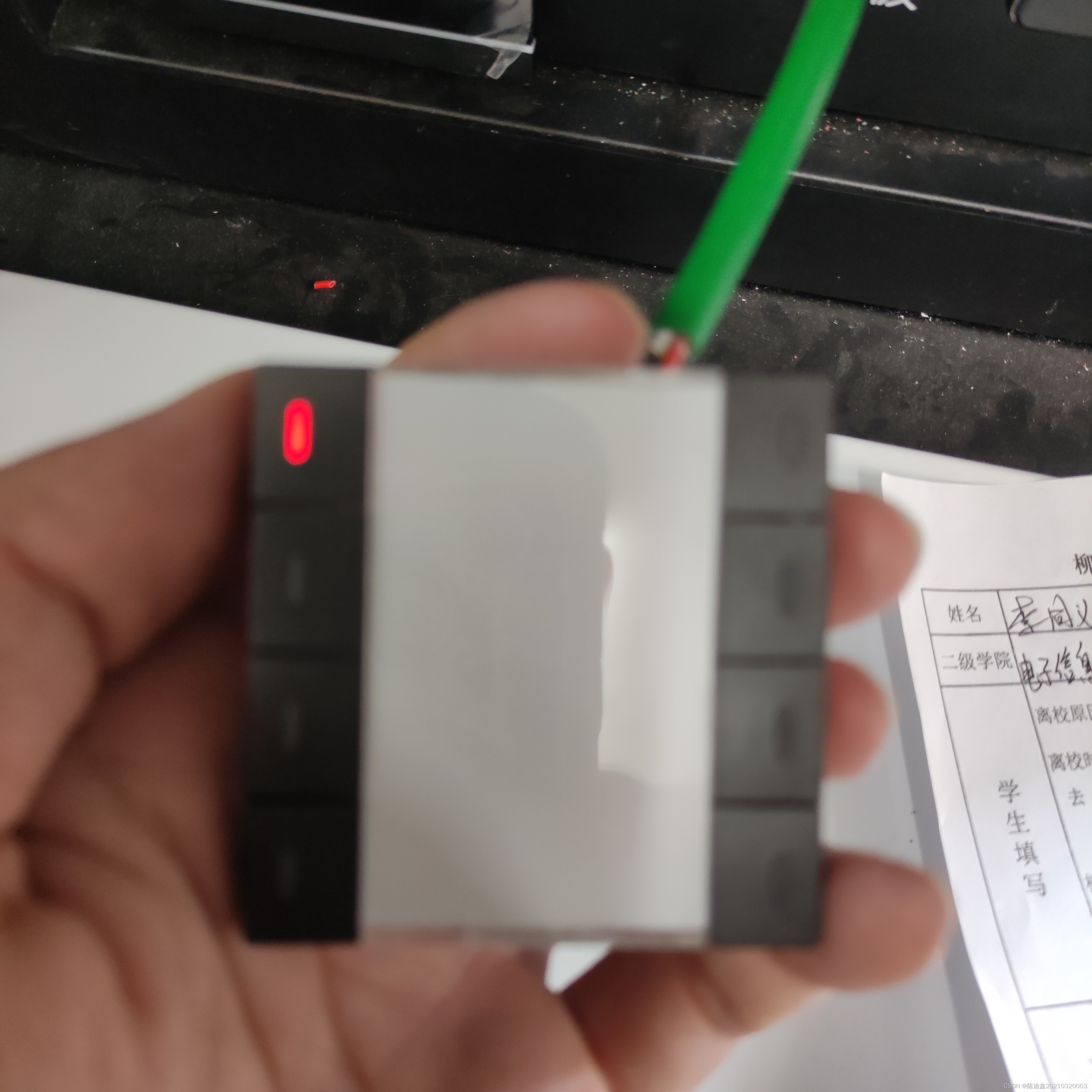

3、按键八路开关1，打开场景1窗帘下降百分之五十

4、按下八路按键2，打开场景2窗帘打开百分百

以上就是掌握了智能窗帘的调节方法。学会后可以在现实中应用，并能操控家里各种电子设备。

knox是一项非常实用的生活技能

按照用户的特定需求进行扩展和升级, 更换或增添设备极为容易; 因此其使用寿命相当长久.

采用多种控制手段进行调节，并涵盖手机应用程序、遥控器、语音指令以及面板操作等。可根据不同场景和需求进行灵活配置。

根据用户的使用偏好和需求，在智能化系统中自动控制照明、空调以及水暖设备的运行状态，以达到节能与环保的目的。
