MSTP是什么？有哪些专有名词？

由运行STP/RSPB/MPLS协议的交换设备构成的网络体系称为MIST（Multiprotocol Spanning Tree），它是由所有运行该类协议的交换设备经过MPLS/OSPF等协议计算生成的一种层级结构网络。

本文将详细介绍MPLS/OSPF等相关的树状网络构建技术。如需进一步了解，请参考全文。

基于STP框架的RSTP实现了网络拓扑的快速收敛。尽管它们都存在类似的局限性：局域网中的所有VLAN共享同一棵生成树从而导致数据流量无法在VLAN间实现均衡分配。当链路阻塞时将不再承载任何流量而导致带宽资源被浪费，并且可能导致部分VLAN内的报文无法正常转发。

MSTP基本概念

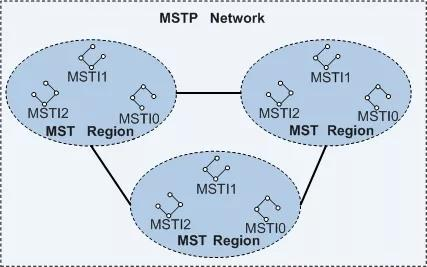

如图1所示，在MSTP网络中存在一个或多个MST区域（MST Region），每个这样的区域都包含一个或多个运行STP/RSTP/MSTP协议的交换设备（交换设备）。这些由运行该协议的交换设备构成的树状结构被称为多树状结构（Tree-like Structure），它们是通过协议计算形成以实现统一管理与转发功能的关键组成部分。

MST域(MST Region)

MST域被定义为多重生成树区域(Multiple Spanning Tree Region)，它是基于交换网络中多台互连交换设备及其相互之间的通信路段所形成的网络拓扑结构。该区域内的所有交换设备共同构建一个统一的生成树结构，并具备以下特性：共享同一个生成树；采用广播优先机制确保高效信息传播；采用单播优先机制确保可靠数据传输；提供冗余通信路径以提高网络可靠性。

均启用了MSTP，并基于相同的域名设置完成了相关参数的配置。一致地将VLAN与生成树实例的映射关系进行了配置设置。采用了完全一致的MSTP修订级别参数配置设置。

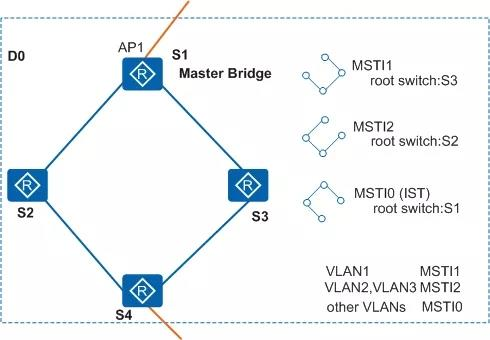

一个局域网可以包含多个 MST 区域，在这些区域之间可能存在直接或间接的物理连接关系。网络管理员可以通过 MSTP 配置命令将多台交换机划分为同一个 MST 区域。如图 2 所示，在该区域 D0 中由交换机 S1、S2、S3 和 S4 构成，并且该区域内共有 3 个 MSTI（Multipoint Switching Tree Interface）。

VLAN映射表

VLAN映射表是MST域的属性，它描述了VLAN和MSTI之间的映射关系。

如图2所示，MST域D0的VLAN映射表是：

VLAN1映射到MSTI1 VLAN2和VLAN3映射到MSTI2 其余VLAN映射到MSTI0

域根

域根(Regional Root)分为IST(Internal Spanning Tree)域根和MSTI域根。

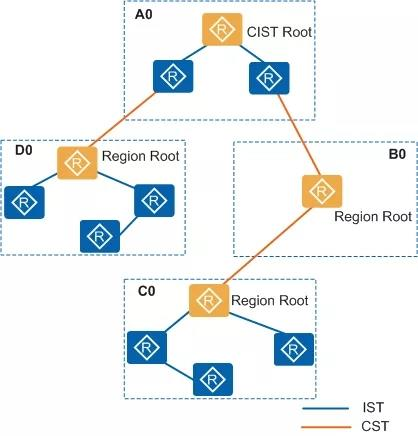

IST域根如图4所示，在B端、C端和D端交换设备中（其实在此处应更正为：在B端口交换设备、C端口交换设备和D端口交换设备），其对应的CIST Root节点下属于该区域覆盖范围内的最邻近节点即为该区域内的IST域根节点。在单个MST域内可构造多棵互不干扰的生成树结构（即每个MSTI实例均对应一个独立的树干节点）。每个MSTI实例均对应一个独立的树干节点（如图3所示）。值得注意的是，在此架构下各个区域间的通信完全依赖于它们各自对应的领域中心点之间的连接关系

在当前网络架构中,MSTI之间相互独立,每个MSTI都可以支持一个或多个VLAN,而每个VLAN仅支持一个特定的MSTI.

主桥

主桥（Master Bridge）也被定义为IST Master，在网络架构中扮演着关键角色。它通常指的是与该网络中离其最接近的总根相连的交换设备。具体来说，在如图2所示的位置编号为S1的位置上即可找到这一核心组件。当一个网络中的总根位于其自身的MST域树时，则该总根节点即为主桥节点。

总根

在图4中所述的位置上, 该设备的总管理节点被确定为CIST（统一信息共享树）的主根桥. 其中, 在区域A0内指定了一台特定的设备作为该网络段的核心管理节点.

CST

公共生成树CST(Common Spanning Tree)是构建在交换网络内所有MST域上的基础架构树形结构。若将每个MST域抽象为一个独立节点，则CST可视为通过 STP 或 RSTP 协议动态计算形成的连接这些节点的生成树体系结构。参考图4所示，在该架构中采用较粗线条标记的方式直观展示了各MST域间的有机衔接关系。

IST

内部生成树IST(Internal Spanning Tree)是各MST域内的一棵生成树。

IST是一个特殊的MSTI，MSTI的ID为0，通常称为MSTI0。

IST是CIST在MST域中的一个片段。

如图4所示，较细的线条在域中连接该域的所有交换设备构成IST。

CIST

公共和内部的一个综合性生成树（CIST）是由基于STP或RSTP协议计算得到，并且能够连接该交换网络中的所有交换设备以形成一个单一的结构。参考图4可知，在此架构中，默认情况下将MST域内的各个独立最小生成树（IST）与其相关的综合性生成树（CIST）相结合后将形成一个完整的综合生成树（CIST）。

SST

构成单生成树SST(Single Spanning Tree)有两种情况：

在采用STP或RSTP协议时，交换设备必须配置为仅连接到一个生成树。MST域内只有一个交换设备，并且该设备负责构建唯一的生成树。

如图4所示，B0中的交换设备就是一棵单生成树。
