实验四 VLAN的配置
一、实验目标：
1、掌握VLAN的创建方法
2、掌握Access和Trunk类型接口的配置方法
3、掌握Hybird接口的配置

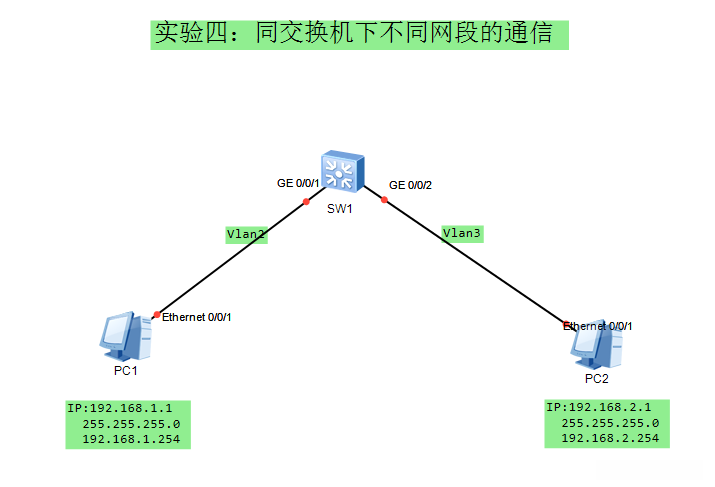

二、任务拓扑图：
三、实验步骤：
PC1**、PC2直接用配置IP地址、子网掩码、网关**
1**、创建****VLAN**
SW1:
1、创建vlan
[SW1]vlan 2
[SW1-vlan2]quit
[SW1]vlan 3
[SW1-vlan3]quit
2|、配置VLAN的Acess****端口
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 2
[SW1-GigabitEthernet0/0/1]undo shutdown
Info: Interface GigabitEthernet0/0/1 is not shutdown.
[SW1-GigabitEthernet0/0/1]quit
[SW1]int g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 3
[SW1-GigabitEthernet0/0/2]undo shutdown
Info: Interface GigabitEthernet0/0/2 is not shutdown.
[SW1-GigabitEthernet0/0/2]q
[SW1]int vlan 2
[SW1-Vlanif2]ip address 192.168.1.254 255.255.255.0
[SW1-Vlanif2]undo shutdown
Info: Interface Vlanif2 is not shutdown.
[SW1-Vlanif2]quit
[SW1]int vlan 3
[SW1-Vlanif3]ip add 192.168.2.254 255.255.255.0
[SW1-Vlanif3]undo shutdown
Info: Interface Vlanif3 is not shutdown.
[SW1-Vlanif3]q
四、任务测试
通过执行显示VLAN命令来检查，并确保生成相应的VLAN配置信息以确认SW1已成功创建该VLAN；同时确保所有相关端口已正确划分为各自所属的VLAN，并将此检查结果记录于日志文件中。
2、PC1、PC2间连通性检查。
使用Ping命令检查VLAN内和VLAN间的连通性。
六、实验情况记录及学习总结
