Power Struggles Revisiting the RISC vs. CISC Debate on Contemporary ARM and x86 Architectures

Power Struggles: Revisiting the RISC vs. CISC Debate on Contemporary ARM and x86 Architectures （2013）

摘要：

 * RISC和CISC的争论在1980s激化，而当时芯片面积和处理器设计复杂度是主要的限制因素，并且当时台式机和服务器独占计算领域
 * 相比于1980s，现在能耗和功耗是主要的设计约束，计算领域也发生了变化，ARM的平板电脑和手机的增长已经超过了x86的台式机和笔记本电脑的增长情况
 * 传统的低功耗ARM ISA正在进入高性能服务器市场，而x86则正在进入移动低功耗市场。这种情况下，ISA在性能还是能效上的固有作用的问题越来越重要
 * 论文工作：
   * 论文使用了移动，台式机和服务器计算的工作负载对ARM Cortex-A8和Cortex-A9以及Intel Atom和Sandybridge i7微处理器进行了测量
   * 论文证明了ISA在现代微处理器的性能和能效中的作用（ISA是RISC还是CISC似乎不重要了）
   * 论文发现ARM和x86处理器只是针对不同的性能级别进行了优化的工程设计点。在一类ISA或另一类ISA中，根本没有更高的能效

 * 在A8或更高的性能水平上，RISC / CISC与性能，功率和能耗无关。对于最低性能水平的处理器尚未研究。
 * 尽管ISA不断发展，但它一直专注于实现专业化，并且在很大程度上与RISC或CISC无关。

介绍

任何ISA研究都面临着将与ISA正交的多个实现因素和受ISA影响或驱动的因素分开的挑战。当考虑进行能耗测量/分析时，挑战更加严重。此外，ISA可能需要某些微体系结构功能，而另一些可能是由独立于ISA的性能和应用领域目标所决定的

独立于ISA的因素包括：工艺，设备优化（高性能，低能耗/低待机功耗晶体管），内存带宽，I/O设备影响，OS，编译器和工作负载。

论文的研究ISA的方法

为具有相似微体系结构的每个ISA考虑多个芯片，使用已有的技术模型来区分工艺技术带来的影响

在所有的芯片上使用相同的OS和编译器前端，并且构造不太依赖于OS的工作负载

论文的数据：www.cs.wisc.edu/vertical/isa-power-struggles

论文的主要关注点：whether and, if so, how the ISA impacts performance and power *

论文实验的主要发现：

   * 尽管平均周期数差距小于2.5x，但是不同实现之间的性能差距仍旧较大
   * 指令数和指令之间的占比情况是ISA不相关的（Instruction count and mix are ISA-independent to first order.）
   * 性能差异来自于独立于ISA的微体系结构差异产生
   * 能耗与ISA无关
   * ISA差异对实现有影响，但是现代微体系结构技术使它们无济于事。一个ISA从根本上说并不是更有效的（one ISA is not fundamentally more efficient）
   * ARM和x86实现只是针对不同性能级别进行了优化的设计点（design points ）

微体系结构的影响在性能，功耗和能耗的影响中占据了主导地位。

尽管ISA是RISC还是CISC似乎无关紧要，但ISA仍在发展。表达更多的语义信息可以提高性能（x86 SSE，更大的地址空间），更好的安全性（ARM Trustzone），更好的虚拟化等。

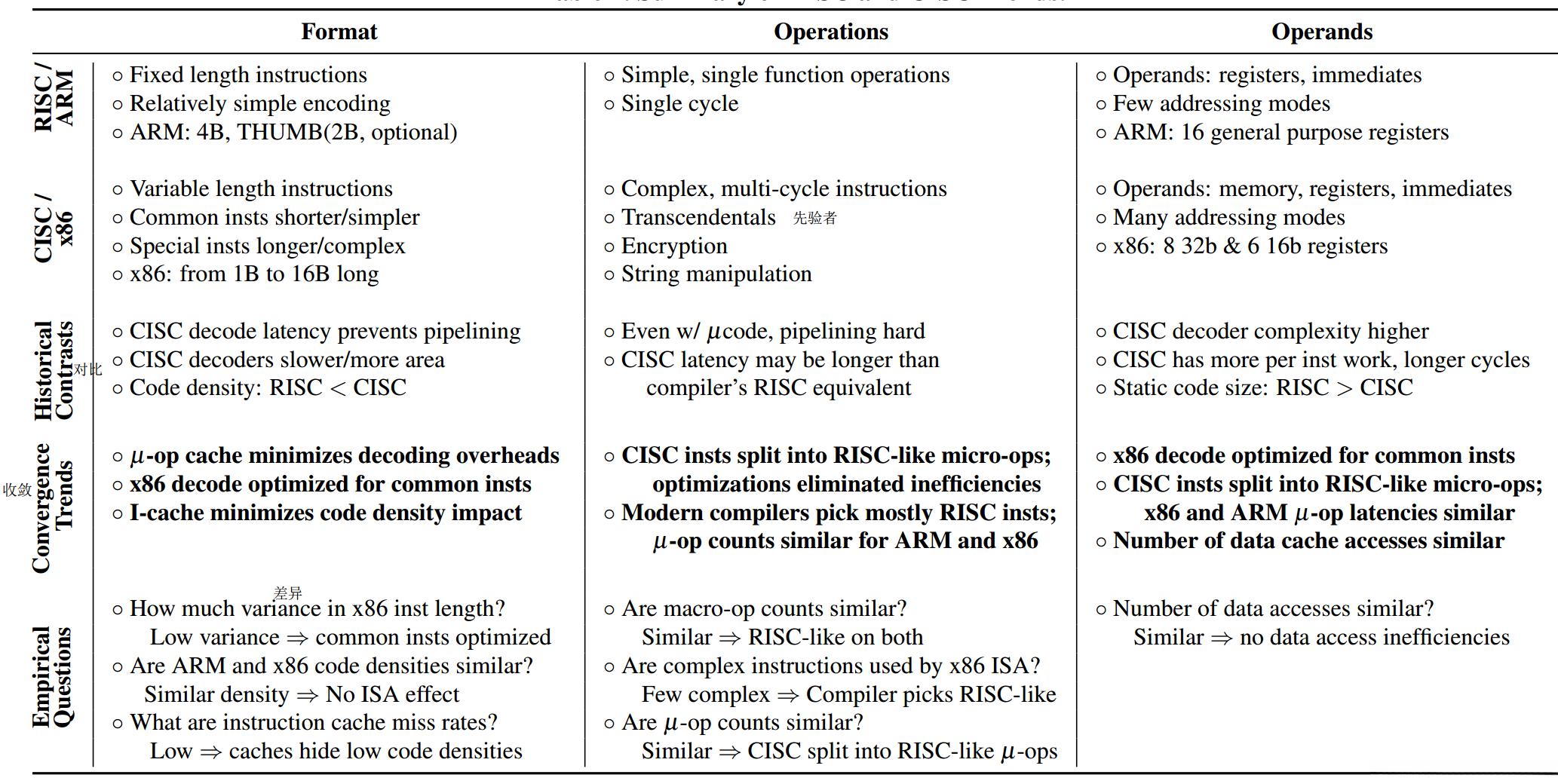

RISC和CISC趋势总结

实现的平台和应用

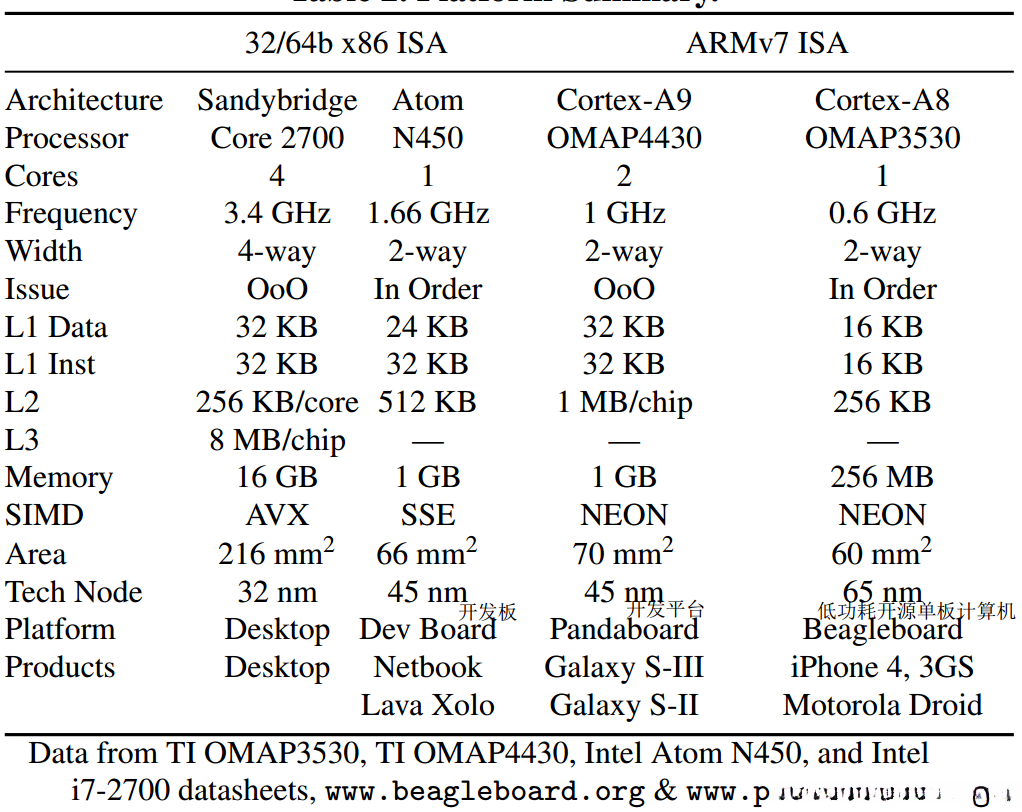

硬件平台：ARM和x86的各两种芯片实现（选择标准：尽可能让非处理器特征相似）

操作系统：Linux 2.6 LTS内核，带有一些特定于主板的小补丁（为了在使用性能计数器子系统时能够获得准确的结果）

编译器：经过验证的gcc 4.4，优化选项O3，禁用了特定于机器的调整。对于x86，由于ARM的64位平台不可用，因此选择32位。对于ARM，禁用Thumb指令。允许编译器进行自动矢量化，但是生成的SIMD很少(SSE,Neon)

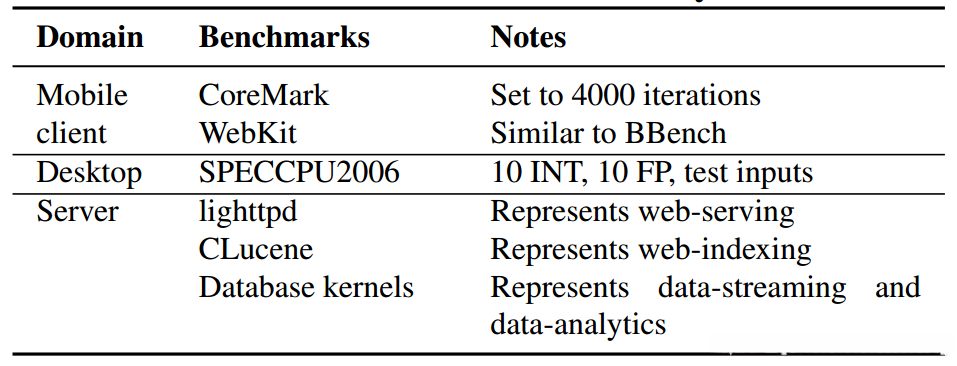

应用程序：均为单线程，只关注单核的情况

BBench是最近提出的智能手机基准测试套件，它是“一种网页渲染基准测试，包括当今Internet上11个最受欢迎的网站” 。（使用跨平台的WebKit以减少在不同平台上浏览器的差异）

SPECCPU2006是一个广为人知的标准台式机基准测试，可深入了解核心行为。（由于Cortex-A8的内存限制，只选择了部分合适的程序）

CLucene（clucene.sourceforge.net），这是一种高效的跨平台索引实现，类似于CloudSuite的Nutch

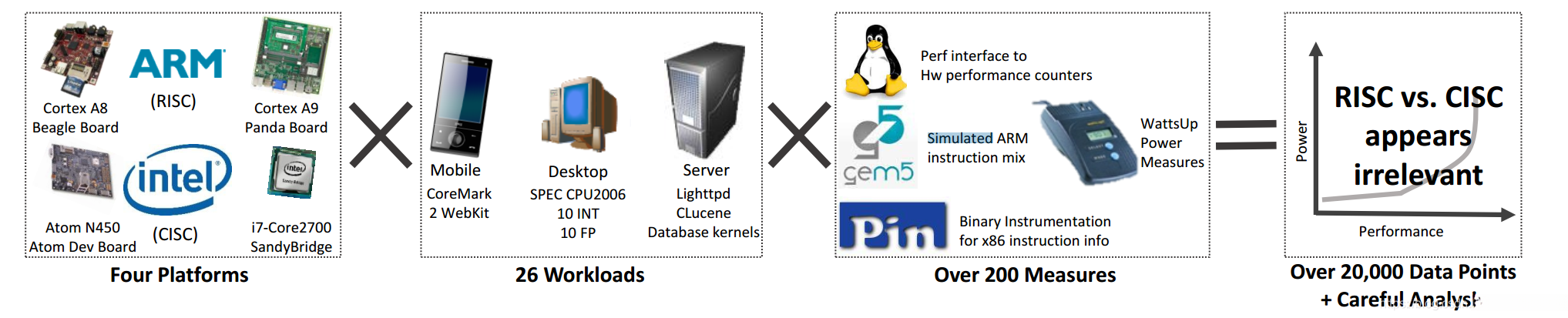

实验的方法总结

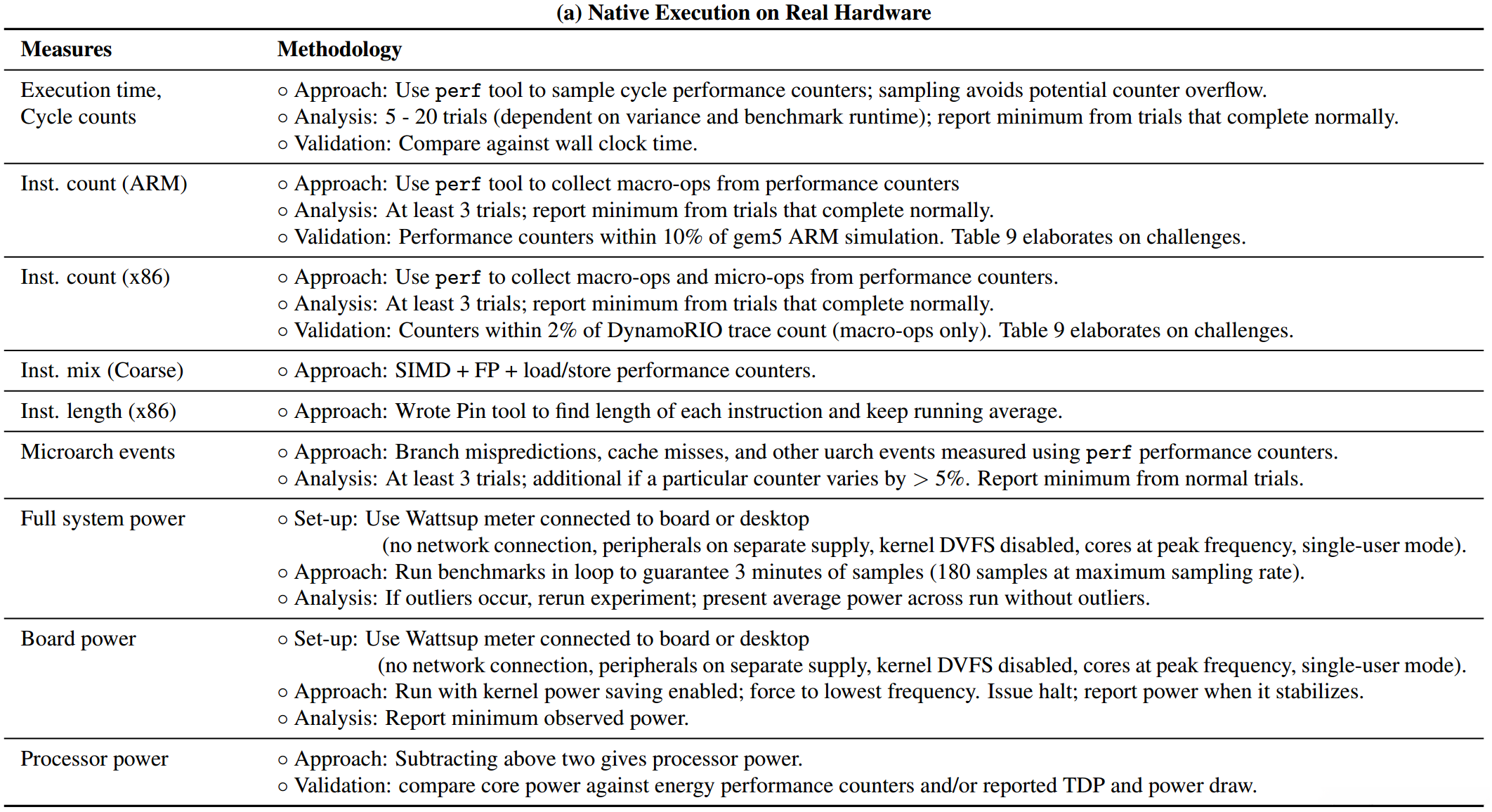

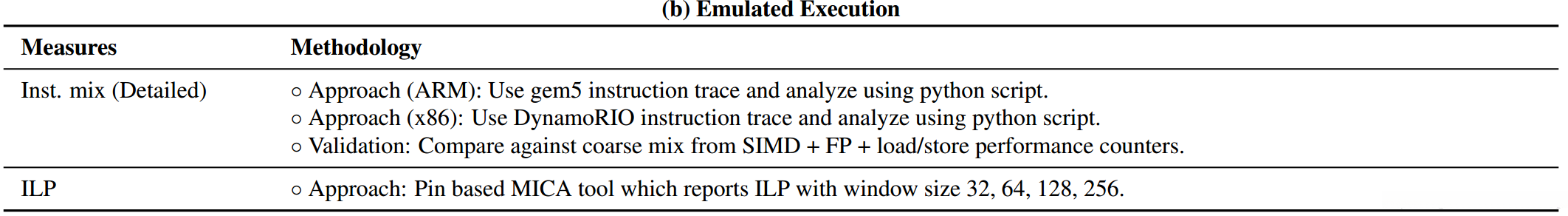

数据分析的方法

 * 性能分析流程
   * 记录每个基准测试的执行时间
   * 使用周期数来归一化频率的影响
   * 根据测量的动态指令数（包括宏操作和微操作）来分析周期数的差异和ISA的影响
   * 使用指令分布，代码二进制大小和平均动态指令长度来分析ISA的影响
   * 根据详细的微体系结构事件来分析非ISA影响的性能差异
   * 将性能差异归因于频率/ISA/ISA无关的微体系结构特征。 分析ISA是否强制微体系结构特性的定性原因。

 * 功耗和能耗的分析流程
   * 记录每个基准程序原始测量的功耗
   * 为了排除工艺技术的影响，将所有处理器缩放到45nm，并且将频率标准化到1GHz
   * 通过分析原始的能耗，来了解功耗和性能之间的相互作用
   * 从能耗方面，定性的说明ISA对微体系结构的影响

 * trade-off分析流程
   * 结合性能和能耗的测量结果，使用 Pareto曲线比较处理器的实现
   * 使用能量性能帕累托边界比较实测和综合处理器的实现

性能分析

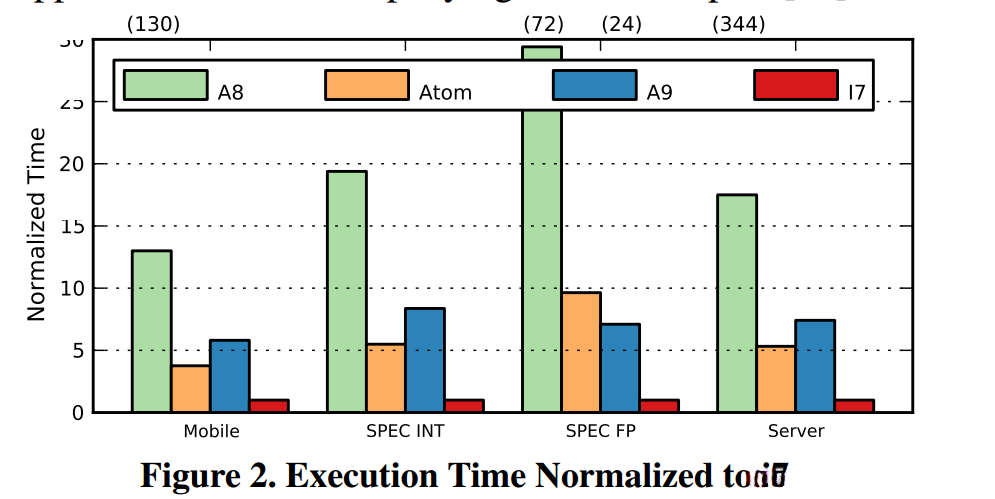

执行时间的比较（原始执行时间，括弧内为异常值）：四个平台之间存在很大的性能差距，因为频率范围从600 MHz到3.4 GHz，并且微体系结构有很大的不同。

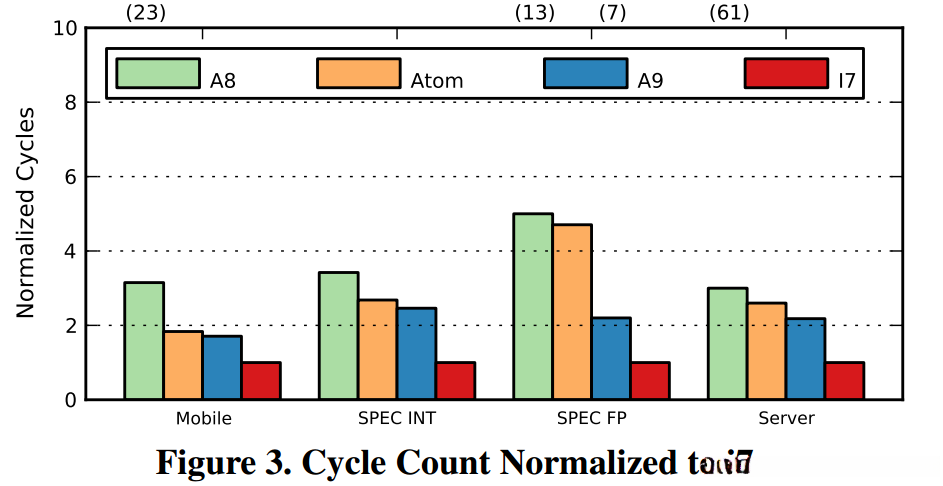

时钟周期数比较：

乱序实现的A9和i7之间的每个测试程序的周期数差距小于2.5×

按序实现的A8和Atom之间，周期数差距小于1.5x

当按周期数归一化后，性能差异在按序和乱序之间彼此比较时差距小于2.5x

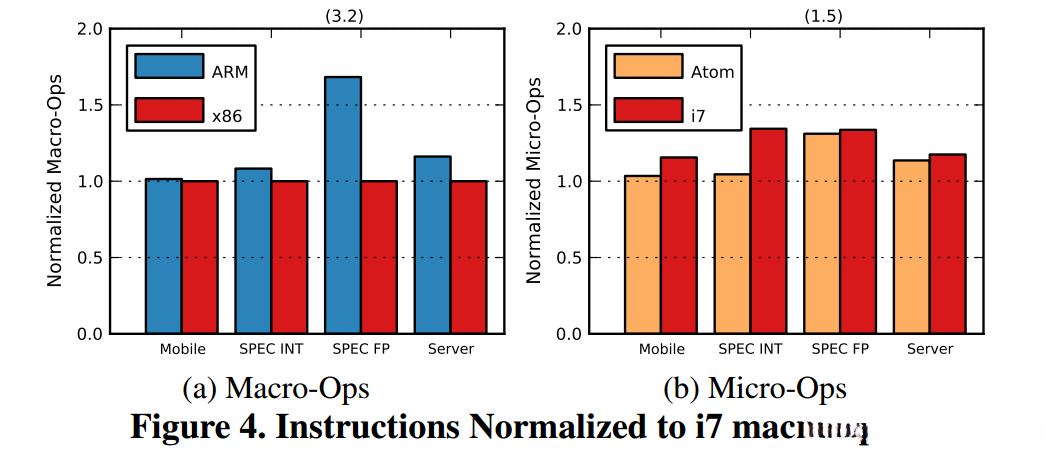

指令数比较：

指令数在ISA之间类似；(暗示gcc从x86 ISA选择类似RISC的指令)

SPEC FP中所有ARM的异常值是由于x86仅支持超验(transcendental) FP操作

x86微操作与宏操作的比率通常小于1.3x（再次表明gcc选择了类似RISC的指令）

指令和周期数意味着x86实现的CPI更低，微体系结构可以克服x86 ISA开销（如果有）

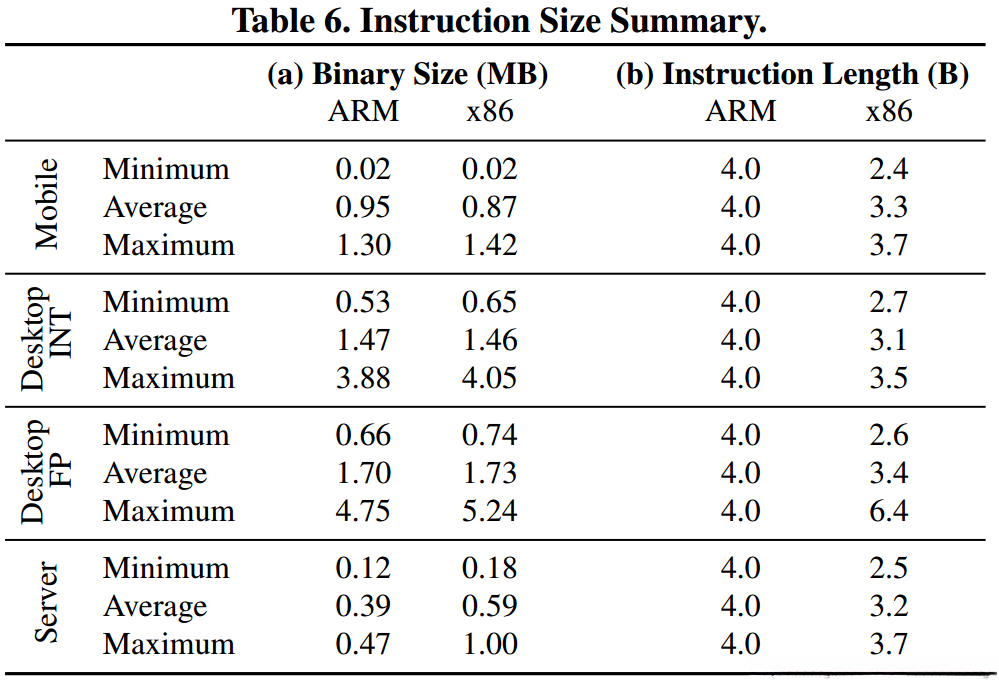

指令格式：

SPEC INT，SPEC FP和移动工作负载的ARM和x86平均二进制大小相似，表明代码密度相似

执行的x86指令平均比ARM指令短多达25％：典型的简短x86指令。

x86 FP基准测试往往具有更复杂的指令，它们的指令编码更长

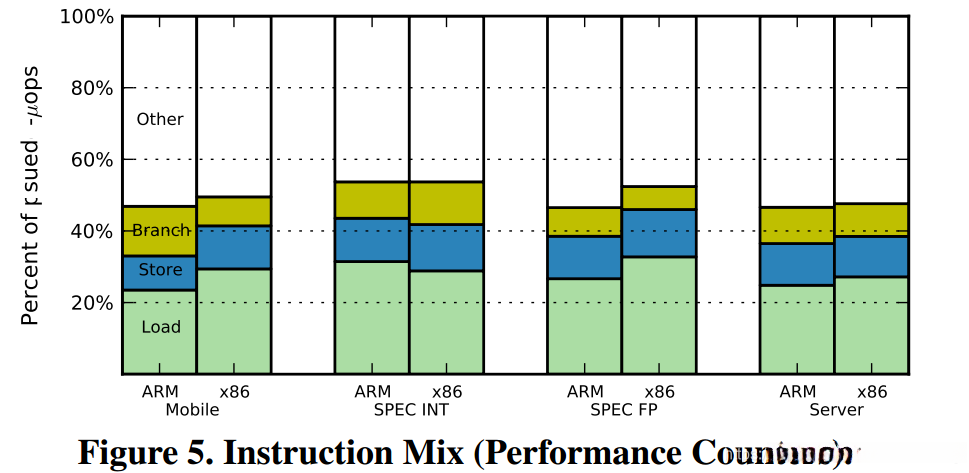

指令分布（mix）：

对于所有程序，整个ISA的load和store的占比相似，这表明ISA不会导致数据访问的显着差异。

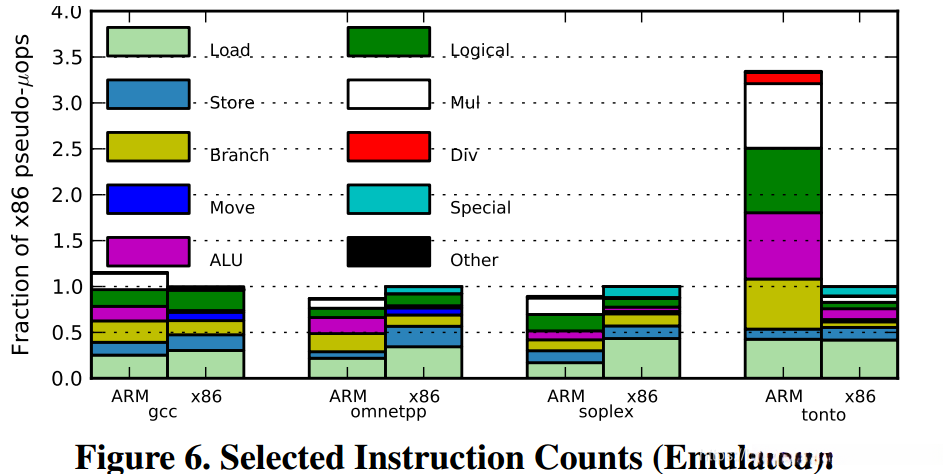

ARM的大量指令是由于缺少诸如fsincon，fyl2xpl之类的FP指令

结合指令数和指令分布，结论是ISA在x86和ARM实现中的影响无法区分

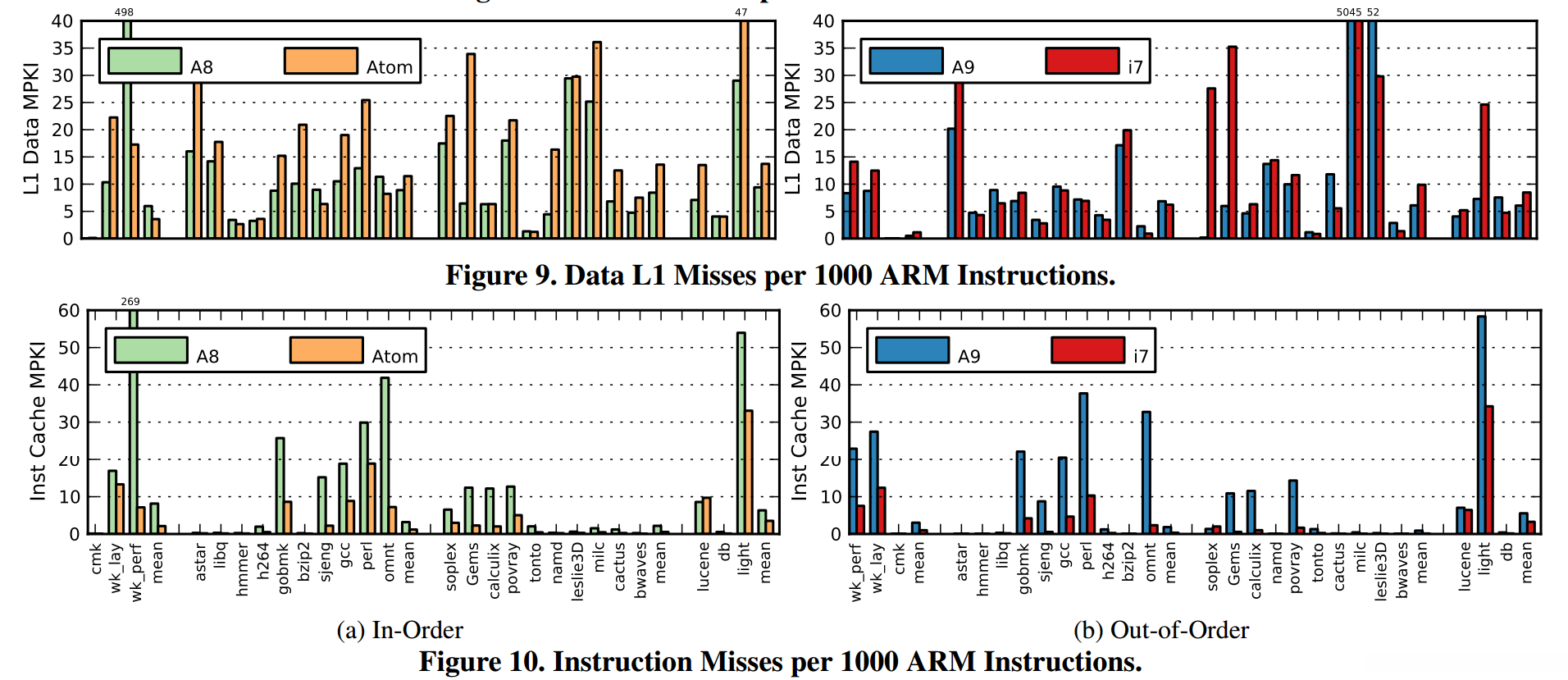

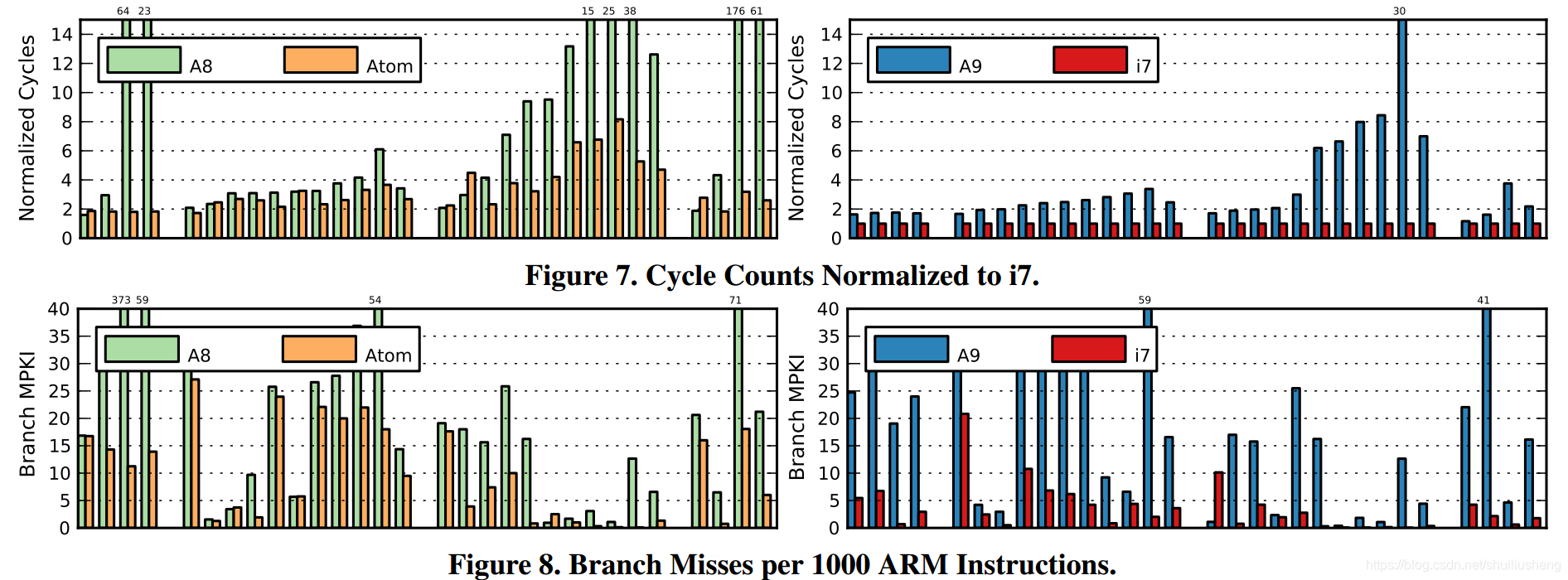

微体系结构的影响：微架构对性能有重大影响。 ARM和x86体系结构具有相似的指令计数。 高度精确的分支预测器和大型缓存尤其有效地使x86体系结构能够维持高性能。

功耗和能耗分析

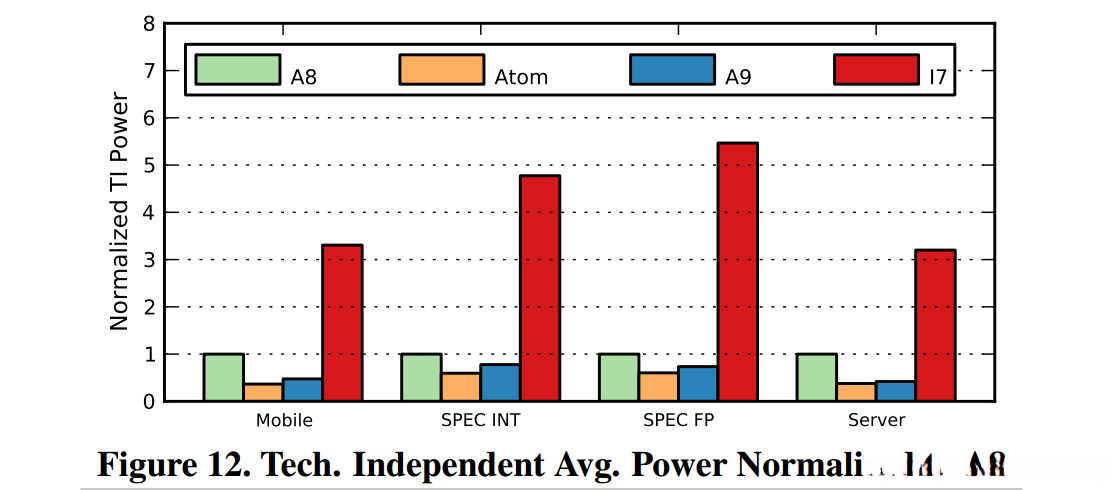

随着频率和技术的扩展，ISA无关紧要

i7处理器被设计为具有高性能，但未对功耗进行优化

Atom的功耗与ARM A8和A9相当

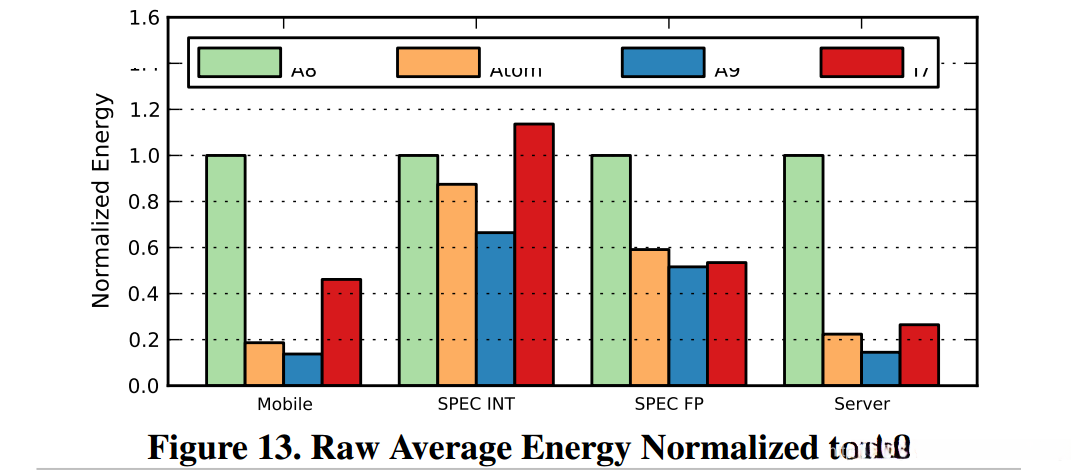

由于功率和性能都是主要的设计选择，因此能耗也主要受到设计选择的影响，ISA对能耗的影响微不足道

性能优化的选择比ISA对功耗的影响更大
