Ubuntu18.04 ORB-SLAM2运行TUM数据集并用EVO绘制轨迹

1、ORB-SLAM2运行TUM数据集

在~/catkin_ws/src/ORB_SLAM2下运行：

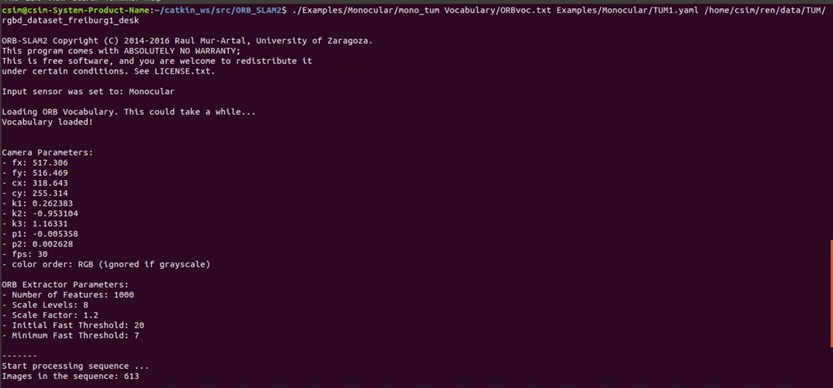

    ./Examples/Monocular/mono_tum Vocabulary/ORBvoc.txt Examples/Monocular/TUM1.yaml /home/csim/ren/data/TUM/rgbd_dataset_freiburg1_desk

    代码解释

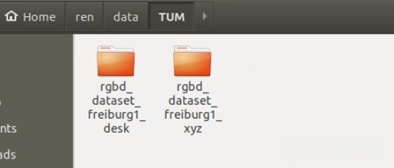

其中/home/csim/ren/data/TUM/rgbd_dataset_freiburg1_desk是数据集所在位置。

会生成一个轨迹，其位置在~/catkin_ws/src/ORB_SLAM2中的KeyFrameTrajectory.txt

2、在~/catkin_ws/src/ORB_SLAM2中创建results文件夹。

在results文件夹中用touch创建freiburg1_desk_groundtruth.txt与touch freiburg1_desk_Trajectory.txt。

将~/catkin_ws/src/ORB_SLAM2中生成的KeyFrameTrajectory.txt复制到results文件夹中的touch freiburg1_desk_Trajectory.txt。

将数据集文件中的groundtruth.txt复制到results文件夹中的freiburg1_desk_groundtruth.txt

同时要在results文件夹中用touch创建freiburg1_desk_ape.zip与freiburg1_desk_rpe.zip，分别用来保存绝对位姿误差与相对位姿误差的数据。

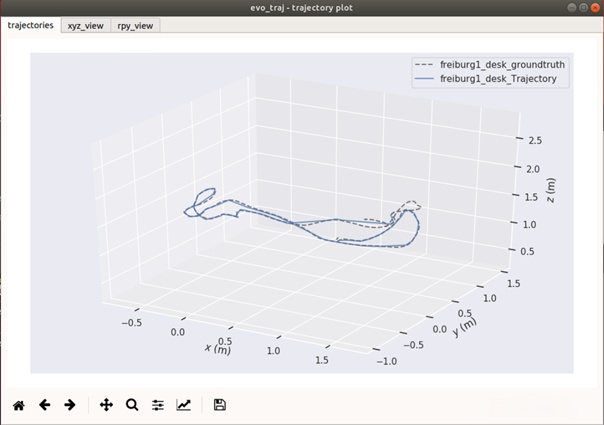

3、绘制轨迹

在上一步创建的results文件夹中（也就是用touch创建的freiburg1_desk_groundtruth.txt与touch freiburg1_desk_Trajectory.txt所在位置）。

运行：

    evo_traj tum freiburg1_desk_Trajectory.txt --ref=freiburg1_desk_groundtruth.txt  -p --plot -s --correct_scale -a –align

    代码解释

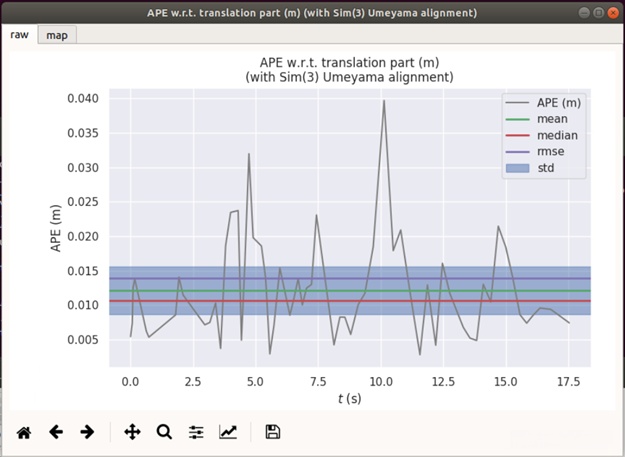

4、评估绝对位姿误差

同样在上上一步创建的results文件夹中（也就是用touch创建的freiburg1_desk_groundtruth.txt与touch freiburg1_desk_Trajectory.txt所在位置）运行：

    evo_ape tum freiburg1_desk_groundtruth.txt freiburg1_desk_Trajectory.txt -p --plot -s --correct_scale -a --align  -v --save_results /home/csim/catkin_ws/src/ORB_SLAM2/results/TUM/freiburg1_desk/1/freiburg1_desk_ape.zip

    代码解释

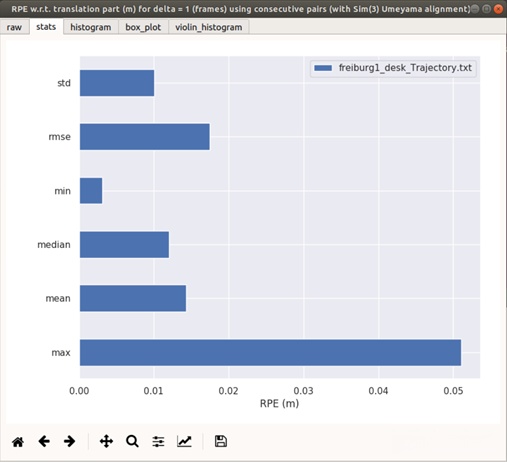

5、评估相对位姿误差

同样在第2步创建的results文件夹中（也就是用touch创建的freiburg1_desk_groundtruth.txt与touch freiburg1_desk_Trajectory.txt所在位置）

运行：

    evo_rpe tum freiburg1_desk_groundtruth.txt freiburg1_desk_Trajectory.txt -p -a -s  -v --save_results /home/csim/catkin_ws/src/ORB_SLAM2/results/TUM/freiburg1_desk/1/freiburg1_desk_rpe.zip

    代码解释

6、对ape的结果freiburg1_desk_ape.zip进行比较。 （在第2步用touch创建的freiburg1_desk_ape.zip，其创建的位置可以自己定）

在freiburg1_desk_ape.zip所在文件夹中运行：

    evo_res freiburg1_desk_ape.zip  -p --save_table freiburg1_desk_apetable.csv

    代码解释

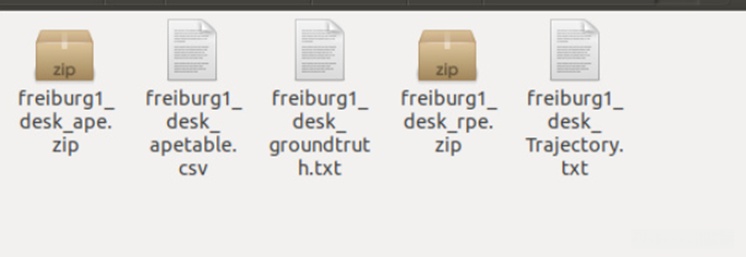

运行之后会在freiburg1_desk_ape.zip所在文件夹中生成freiburg1_desk_apetable.csv文件。
