java redis延迟队列_Redis实现延迟队列

延迟队列，顾名思义它是一种带有延迟功能的消息队列。那么，是在什么场景下我才需要这样的队列呢？

1. 背景

我们先看看以下业务场景：

当订单一直处于未支付状态时，如何及时的关闭订单

如何定期检查处于退款状态的订单是否已经退款成功

在订单长时间没有收到下游系统的状态通知的时候，如何实现阶梯式的同步订单状态的策略

在系统通知上游系统支付成功终态时，上游系统返回通知失败，如何进行异步通知实行分频率发送:15s 3m 10m 30m 30m 1h 2h 6h 15h

1.1 解决方案

最简单的方式，定时扫表。例如对于订单支付失效要求比较高的，每2S扫表一次检查过期的订单进行主动关单操作。优点是简单，缺点是每分钟全局扫表，浪费资源，如果遇到表数据订单量即将过期的订单量很大，会造成关单延迟。

使用RabbitMq或者其他MQ改造实现延迟队列，优点是，开源，现成的稳定的实现方案，缺点是：MQ是一个消息中间件，如果团队技术栈本来就有MQ，那还好，如果不是，那为了延迟队列而去部署一套MQ成本有点大

使用Redis的zset、list的特性，我们可以利用redis来实现一个延迟队列RedisDelayQueue

2. 设计目标

实时性：允许存在一定时间的秒级误差

高可用性：支持单机、支持集群

支持消息删除：业务会随时删除指定消息

消息可靠性：保证至少被消费一次

消息持久化：基于Redis自身的持久化特性，如果Redis数据丢失，意味着延迟消息的丢失，不过可以做主备和集群保证。这个可以考虑后续优化将消息持久化到MangoDB中

3. 设计方案

设计主要包含以下几点：

将整个Redis当做消息池，以KV形式存储消息

使用ZSET做优先队列，按照Score维持优先级

使用LIST结构，以先进先出的方式消费

ZSET和LIST存储消息地址(对应消息池的每个KEY)

自定义路由对象，存储ZSET和LIST名称，以点对点的方式将消息从ZSET路由到正确的LIST

使用定时器维护路由

根据TTL规则实现消息延迟

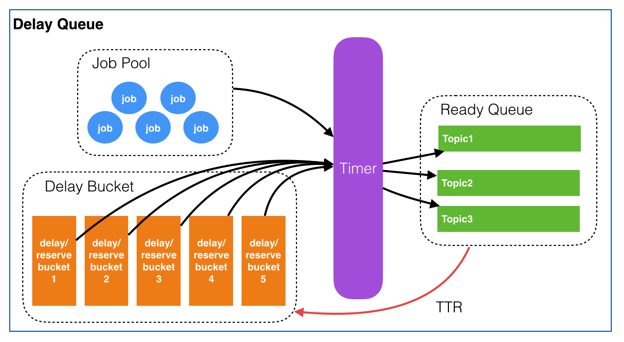

3.1 设计图

还是基于有赞的延迟队列设计，进行优化改造及代码实现。有赞设计

3.2 数据结构

ZING:DELAY_QUEUE:JOB_POOL 是一个Hash_Table结构，里面存储了所有延迟队列的信息。KV结构：K=prefix+projectName field = topic+jobId V=CONENT;V由客户端传入的数据，消费的时候回传

ZING:DELAY_QUEUE:BUCKET 延迟队列的有序集合ZSET，存放K=ID和需要的执行时间戳，根据时间戳排序

ZING:DELAY_QUEUE:QUEUE LIST结构，每个Topic一个LIST，list存放的都是当前需要被消费的JOB

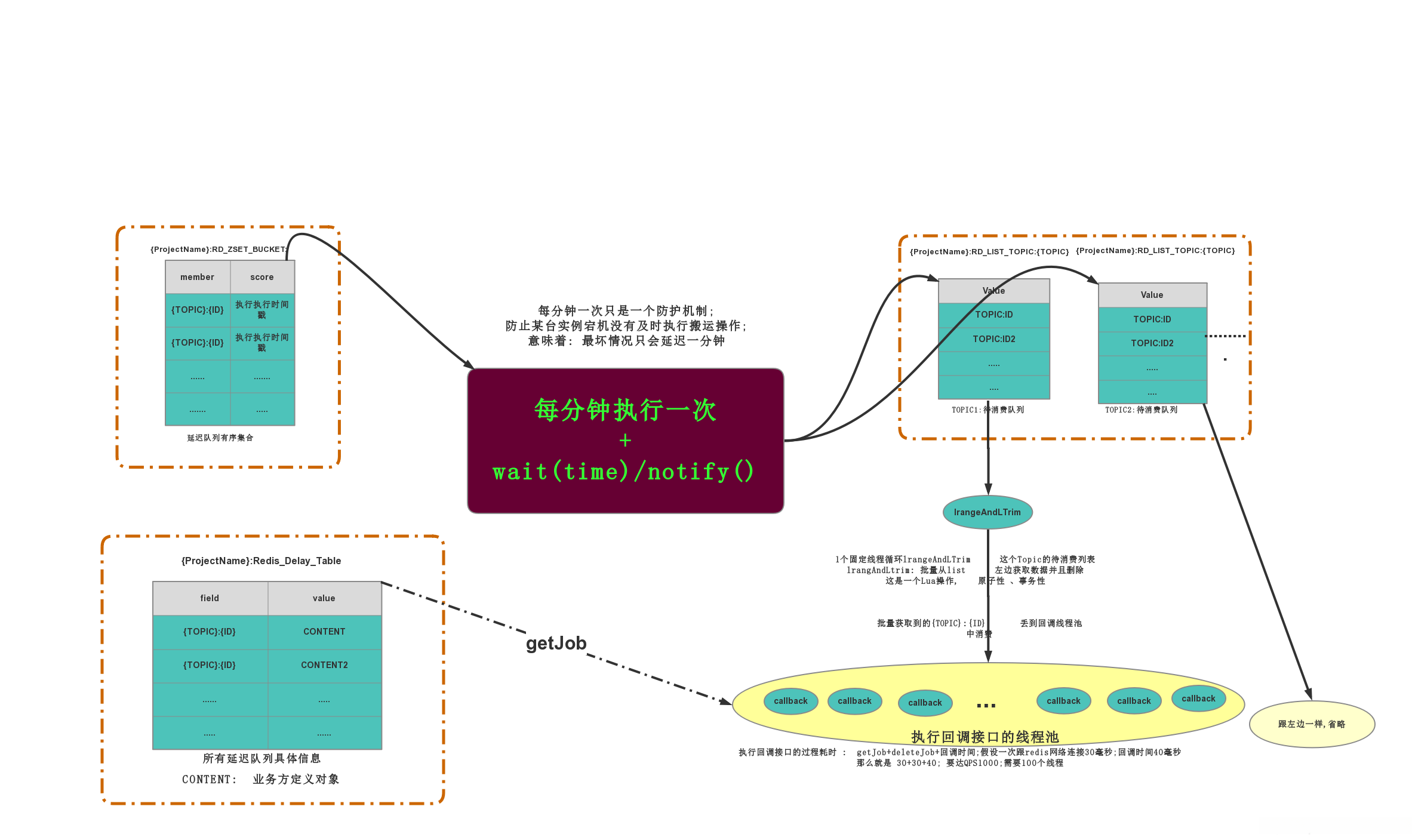

图片仅供参考，基本可以描述整个流程的执行过程，图片源于文末的参考博客中

3.3 任务的生命周期

新增一个JOB，会在ZING:DELAY_QUEUE:JOB_POOL中插入一条数据，记录了业务方消费方。ZING:DELAY_QUEUE:BUCKET也会插入一条记录，记录执行的时间戳

搬运线程会去ZING:DELAY_QUEUE:BUCKET中查找哪些执行时间戳的RunTimeMillis比现在的时间小，将这些记录全部删除；同时会解析出每个任务的Topic是什么，然后将这些任务PUSH到TOPIC对应的列表ZING:DELAY_QUEUE:QUEUE中

每个TOPIC的LIST都会有一个监听线程去批量获取LIST中的待消费数据，获取到的数据全部扔给这个TOPIC的消费线程池

消费线程池执行会去ZING:DELAY_QUEUE:JOB_POOL查找数据结构，返回给回调结构，执行回调方法。

3.4 设计要点

3.4.1 基本概念

JOB：需要异步处理的任务，是延迟队列里的基本单元

Topic：一组相同类型Job的集合(队列)。供消费者来订阅

3.4.2 消息结构

每个JOB必须包含以下几个属性

jobId：Job的唯一标识。用来检索和删除指定的Job信息

topic：Job类型。可以理解成具体的业务名称

delay：Job需要延迟的时间。单位：秒。(服务端会将其转换为绝对时间)

body：Job的内容，供消费者做具体的业务处理，以json格式存储

retry：失败重试次数

url：通知URL

3.5 设计细节

3.5.1 如何快速消费ZING:DELAY_QUEUE:QUEUE

最简单的实现方式就是使用定时器进行秒级扫描，为了保证消息执行的时效性，可以设置每1S请求Redis一次，判断队列中是否有待消费的JOB。但是这样会存在一个问题，如果queue中一直没有可消费的JOB，那频繁的扫描就失去了意义，也浪费了资源，幸好LIST中有一个BLPOP阻塞原语，如果list中有数据就会立马返回,如果没有数据就会一直阻塞在那里，直到有数据返回,可以设置阻塞的超时时间,超时会返回NULL;具体的实现方式及策略会在代码中进行具体的实现介绍

3.5.2 避免定时导致的消息重复搬运及消费

使用Redis的分布式锁来控制消息的搬运，从而避免消息被重复搬运导致的问题

使用分布式锁来保证定时器的执行频率

4. 核心代码实现

4.1 技术说明

技术栈：SpringBoot，Redisson，Redis，分布式锁，定时器

注意：本项目没有实现设计方案中的多Queue消费，只开启了一个QUEUE，这个待以后优化

4.2 核心实体

4.2.1 Job新增对象

/**

• 消息结构

• @author 睁眼看世界

• @date 2020年1月15日

*/

@Data

public class Job implements Serializable {

private static final long serialVersionUID = 1L;

/**

• Job的唯一标识。用来检索和删除指定的Job信息

*/

@NotBlank

private String jobId;

/**

• Job类型。可以理解成具体的业务名称

*/

@NotBlank

private String topic;

/**

• Job需要延迟的时间。单位：秒。(服务端会将其转换为绝对时间)

*/

private Long delay;

/**

• Job的内容，供消费者做具体的业务处理，以json格式存储

*/

@NotBlank

private String body;

/**

• 失败重试次数

*/

private int retry = 0;

/**

• 通知URL

*/

@NotBlank

private String url;

}

4.2.2 Job删除对象

/**

• 消息结构

• @author 睁眼看世界

• @date 2020年1月15日

*/

@Data

public class JobDie implements Serializable {

private static final long serialVersionUID = 1L;

/**

• Job的唯一标识。用来检索和删除指定的Job信息

*/

@NotBlank

private String jobId;

/**

• Job类型。可以理解成具体的业务名称

*/

@NotBlank

private String topic;

}

4.3 搬运线程

/**

• 搬运线程

• @author 睁眼看世界

• @date 2020年1月17日

*/

@Slf4j

@Component

public class CarryJobScheduled {

@Autowired

private RedissonClient redissonClient;

/**

• 启动定时开启搬运JOB信息

*/

@Scheduled(cron = "*/1 * * * * *")

public void carryJobToQueue() {

System.out.println("carryJobToQueue --->");

RLock lock = redissonClient.getLock(RedisQueueKey.CARRY_THREAD_LOCK);

try {

boolean lockFlag = lock.tryLock(LOCK_WAIT_TIME, LOCK_RELEASE_TIME, TimeUnit.SECONDS);

if (!lockFlag) {

throw new BusinessException(ErrorMessageEnum.ACQUIRE_LOCK_FAIL);

}

RScoredSortedSet bucketSet = redissonClient.getScoredSortedSet(RD_ZSET_BUCKET_PRE);

long now = System.currentTimeMillis();

Collection jobCollection = bucketSet.valueRange(0, false, now, true);

List jobList = jobCollection.stream().map(String::valueOf).collect(Collectors.toList());

RList readyQueue = redissonClient.getList(RD_LIST_TOPIC_PRE);

readyQueue.addAll(jobList);

bucketSet.removeAllAsync(jobList);

} catch (InterruptedException e) {

log.error("carryJobToQueue error", e);

} finally {

if (lock != null) {

lock.unlock();

}

}

}

}

4.4 消费线程

@Slf4j

@Component

public class ReadyQueueContext {

@Autowired

private RedissonClient redissonClient;

@Autowired

private ConsumerService consumerService;

/**

• TOPIC消费线程

*/

@PostConstruct

public void startTopicConsumer() {

TaskManager.doTask(this::runTopicThreads, "开启TOPIC消费线程");

}

/**

• 开启TOPIC消费线程

• 将所有可能出现的异常全部catch住，确保While(true)能够不中断

*/

@SuppressWarnings("InfiniteLoopStatement")

private void runTopicThreads() {

while (true) {

RLock lock = null;

try {

lock = redissonClient.getLock(CONSUMER_TOPIC_LOCK);

} catch (Exception e) {

log.error("runTopicThreads getLock error", e);

}

try {

if (lock == null) {

continue;

}

// 分布式锁时间比Blpop阻塞时间多1S，避免出现释放锁的时候，锁已经超时释放，unlock报错

boolean lockFlag = lock.tryLock(LOCK_WAIT_TIME, LOCK_RELEASE_TIME, TimeUnit.SECONDS);

if (!lockFlag) {

continue;

}

// 1. 获取ReadyQueue中待消费的数据

RBlockingQueue queue = redissonClient.getBlockingQueue(RD_LIST_TOPIC_PRE);

String topicId = queue.poll(60, TimeUnit.SECONDS);

if (StringUtils.isEmpty(topicId)) {

continue;

}

// 2. 获取job元信息内容

RMap jobPoolMap = redissonClient.getMap(JOB_POOL_KEY);

Job job = jobPoolMap.get(topicId);

// 3. 消费

FutureTask taskResult = TaskManager.doFutureTask(() -> consumerService.consumerMessage(job.getUrl(), job.getBody()), job.getTopic() + "-->消费JobId-->" + job.getJobId());

if (taskResult.get()) {

// 3.1 消费成功，删除JobPool和DelayBucket的job信息

jobPoolMap.remove(topicId);

} else {

int retrySum = job.getRetry() + 1;

// 3.2 消费失败，则根据策略重新加入Bucket

// 如果重试次数大于5，则将jobPool中的数据删除，持久化到DB

if (retrySum > RetryStrategyEnum.RETRY_FIVE.getRetry()) {

jobPoolMap.remove(topicId);

continue;

}

job.setRetry(retrySum);

long nextTime = job.getDelay() + RetryStrategyEnum.getDelayTime(job.getRetry()) * 1000;

log.info("next retryTime is [{}]", DateUtil.long2Str(nextTime));

RScoredSortedSet delayBucket = redissonClient.getScoredSortedSet(RedisQueueKey.RD_ZSET_BUCKET_PRE);

delayBucket.add(nextTime, topicId);

// 3.3 更新元信息失败次数

jobPoolMap.put(topicId, job);

}

} catch (Exception e) {

log.error("runTopicThreads error", e);

} finally {

if (lock != null) {

try {

lock.unlock();

} catch (Exception e) {

log.error("runTopicThreads unlock error", e);

}

}

}

}

}

}

4.5 添加及删除JOB

/**

• 提供给外部服务的操作接口

• @author why

• @date 2020年1月15日

*/

@Slf4j

@Service

public class RedisDelayQueueServiceImpl implements RedisDelayQueueService {

@Autowired

private RedissonClient redissonClient;

/**

• 添加job元信息

• @param job 元信息

*/

@Override

public void addJob(Job job) {

RLock lock = redissonClient.getLock(ADD_JOB_LOCK + job.getJobId());

try {

boolean lockFlag = lock.tryLock(LOCK_WAIT_TIME, LOCK_RELEASE_TIME, TimeUnit.SECONDS);

if (!lockFlag) {

throw new BusinessException(ErrorMessageEnum.ACQUIRE_LOCK_FAIL);

}

String topicId = RedisQueueKey.getTopicId(job.getTopic(), job.getJobId());

// 1. 将job添加到 JobPool中

RMap jobPool = redissonClient.getMap(RedisQueueKey.JOB_POOL_KEY);

if (jobPool.get(topicId) != null) {

throw new BusinessException(ErrorMessageEnum.JOB_ALREADY_EXIST);

}

jobPool.put(topicId, job);

// 2. 将job添加到 DelayBucket中

RScoredSortedSet delayBucket = redissonClient.getScoredSortedSet(RedisQueueKey.RD_ZSET_BUCKET_PRE);

delayBucket.add(job.getDelay(), topicId);

} catch (InterruptedException e) {

log.error("addJob error", e);

} finally {

if (lock != null) {

lock.unlock();

}

}

}

/**

• 删除job信息

• @param job 元信息

*/

@Override

public void deleteJob(JobDie jobDie) {

RLock lock = redissonClient.getLock(DELETE_JOB_LOCK + jobDie.getJobId());

try {

boolean lockFlag = lock.tryLock(LOCK_WAIT_TIME, LOCK_RELEASE_TIME, TimeUnit.SECONDS);

if (!lockFlag) {

throw new BusinessException(ErrorMessageEnum.ACQUIRE_LOCK_FAIL);

}

String topicId = RedisQueueKey.getTopicId(jobDie.getTopic(), jobDie.getJobId());

RMap jobPool = redissonClient.getMap(RedisQueueKey.JOB_POOL_KEY);

jobPool.remove(topicId);

RScoredSortedSet delayBucket = redissonClient.getScoredSortedSet(RedisQueueKey.RD_ZSET_BUCKET_PRE);

delayBucket.remove(topicId);

} catch (InterruptedException e) {

log.error("addJob error", e);

} finally {

if (lock != null) {

lock.unlock();

}

}

}

}

5. 待优化的内容

目前只有一个Queue队列存放消息，当需要消费的消息大量堆积后，会影响消息通知的时效。改进的办法是，开启多个Queue，进行消息路由，再开启多个消费线程进行消费，提供吞吐量

消息没有进行持久化，存在风险，后续会将消息持久化到MangoDB中

6. 源码

更多详细源码请在下面地址中获取

7. 参考
