Tiff、jpg图片怎么样添加地理坐标信息

Tiff、jpg图片怎么样添加地理坐标信息

通常情况下，在外业调查中仅限于获取专题图或地形图等地图资料。如何将这些扫描的地图资料加载坐标信息？进而通过内业信息化手段完成数据处理。这些问题虽然可以通过技术手段得到解决……

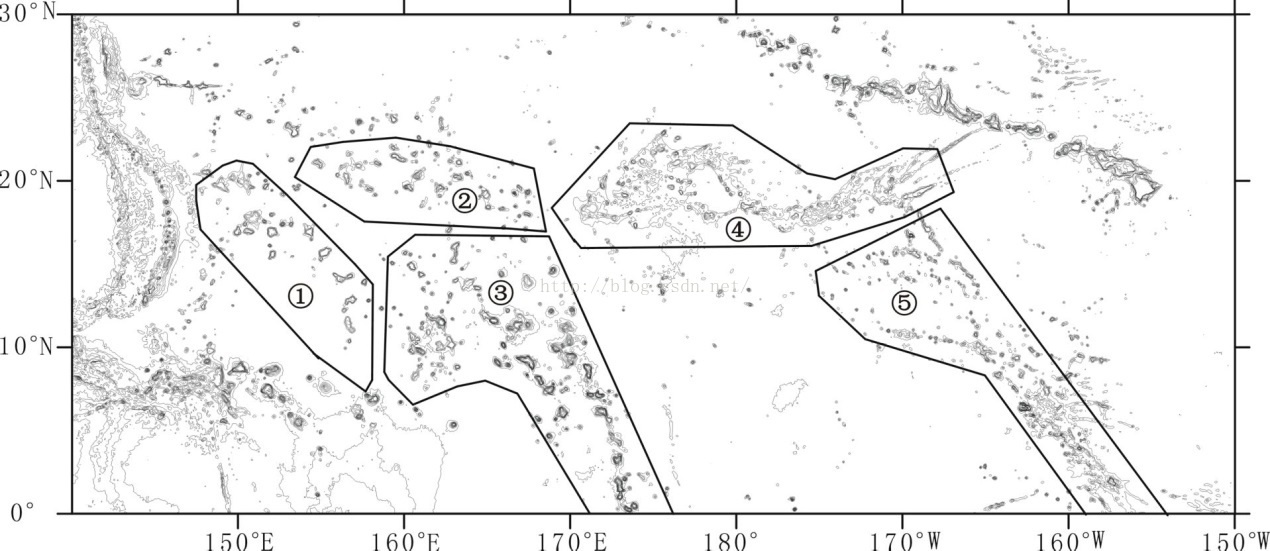

第一种，上面有经纬度外框，图片是矩形，但是没有地理信息。

通过图框的两个角的坐标确定范围，分别是左上（140°E，30°N）；右下（150°W，30°N）

解决方案：

第一步：首先，在Photoshop软件中从矩形区域裁剪图像并删除图中的编号标记。接着，在ArcGIS平台上将BMP文件转换为TIFF格式。

第二步：创建一个名为[图片名称]的TXT文本文件，并将该文件名更改为与对应的图片名称一致。具体操作如下：

1. 将文件扩展名为jgw（适用于 JPG 图片）
2. 对于 TIF 格式的图片，则需将其扩展名为tfw

第三步: 使用记事本打开以.jgw或.tfway为扩展名的文件,并在其中依次输入以下五组数据:

A=X方向上的象素分辨率

D=旋转系统

B=旋转系统

E=Y方向上的象素分辨素

C=栅格地图左上角象素中心X坐标

F=栅格地图左上角象素中心Y坐标

其中：A=（maxX – minX）/numX；D、B一般默认为0；E=（minY – maxY）/numY；C=minX；F=maxY

最终jgw或tfw文件如下：

0.00000660260538641635

0

0

-0.00000531976744186073

120.582992

36.35405

第四步：用ArcGIS加载图片，看看是不是已经具有了地理坐标。

第二种情况是不清楚图片的具体坐标范围，在该区域内地物特征较为明显，并且手头还有其他在同一区域的地图作为参考。

解决方法：进行地理配准

第一步，在ArcGIS环境中导入一张以.jpg格式保存的图片，并将其设置为地图底图。随后为其设置地理坐标系（如WGS 1984），具体步骤可参考下图。

其次，在赋予图片坐标后，还需完成对图片的校准。通过使用Georeferencing工具单击带有红色框的按钮以完成坐标配准。

3.单击位于上方红框右侧的按钮, 可进行调整. 包含原始数值与当前数值. 调整完成后, 请您点击保存.

完成后，在Microsoft Word中对图片进行右键单击以打开图片对象（Object），随后单击打开Data-Export Data对话框（如图所示）。在转换参数选项卡中设置空间参考框架后，默认输出文件类型被设定为TIFF格式（按Ctrl+S或File-Save As启动转换操作）。完成转换操作后保存文件即可
