边界网关路由协议（BGP)

直连路由

非直连路由
– 静态
– 动态
------ IGP（在公司内部运行的协议）
------ RIP
------ IGRP
------ EIGRP
------ OSPF
------ ISIS

EGP(外部路由网关协议：在不同公司之间运行的协议）
[传输路由，必须稳定；支持传输量大路由]
[实现路由的灵活控制]
BGP(7/TCP,179)

一 、什么是BGP路由协议

BGP（边界网关协议）：是一种基于矢量算法的自治系统（简称：公司）间的路由协议；
BGP协议并非要找到具体的网络信息，而是提供可用于找到自治系统大的信息。而运行在自治系统内部的协议（RIP、OSPF等）用于找到具体的网络。

二. AS的类型：

AS：自制系统（一个区域），通过数字来表示，称之为AS号，取值范围：0~65535；

公有AS号：需要向运营商购买，可以在互联网传递；范围：0~64511；
@公有AS号:
需要花钱购买；
可以在运营商/公网上传输；

私有AS号：任何公司都可以使用，不能在互联网传递；范围：64512~65535；
@私有AS号：
只能在企业内部使用，不能传递给运营商/公网；
免费的；

后来进行扩展以后是232个

三. BGP的特点：

特点
1）稳定 – TCP
2）可以同时传输大量路由；
3）可以实现路由的灵活控制；(为路由分配了13个属性)

应用场景：
在任何一个环境中，只要有上述3个要求的网络，都可以使用BGP；

四、BGP工作原理

• 建立邻居表-建立在TCP连接基础上；
• 同步数据库；
• 计算路由表；

五、 BGP状态：

– 空闲（idle）
– 连接 (connect)
– 活跃 (active)
–报文已发送 (opensent)
– 报文已确认 (openconfirm)
– 连接已建立 (established)

六. BGP的工作过程：

1. 建立邻居表
2. 同步数据库
3. 计算路由表

七、BGP的报文：

1. open ，用于邻居的建立；
2. update，更新报文，用于传递 BGP 路由条目；
3. keep-alive，存活消息，用于维持BGP邻居关系；
4. notification:通知，用于传递报错信息；

八. BGP分类

IBGP：内部BGP，在同一个AS内部；
EBGP：外部BGP，运行在不通AS之间；

九. BGP邻居表

    -类型
内部邻居
      相同AS号的两个设备；
外部邻居
      不同AS号的两个设备；









十、基础的BGP配置：

1. 配置思路：
   1)配置基本的IP地址；
   2)配置R1和R2之间的BGP；
   3)验证BGP关系；

R1配置：

    <Huawei>sys
    [Huawei]sys R1
    [R1]int g0/0/0
    [R1-GigabitEthernet0/0/0]ip a 10.1.1.1 24
    [R1-GigabitEthernet0/0/0]q
    [R1]bgp 100
    [R1-bgp]router-id 1.1.1.1
    [R1-bgp]peer 10.1.1.2 as-number 200












R2 配置：

    <Huawei>sys
    [Huawei]sys R2
    [R2]int g0/0/0
    [R2-GigabitEthernet0/0/1]ip a 10.1.1.2 24
    [R2-GigabitEthernet0/0/1]q
    [R2]bgp 100
    [R2-bgp]router-id 2.2.2.2
    [R2-bgp]peer 10.1.1.2 as-number 100

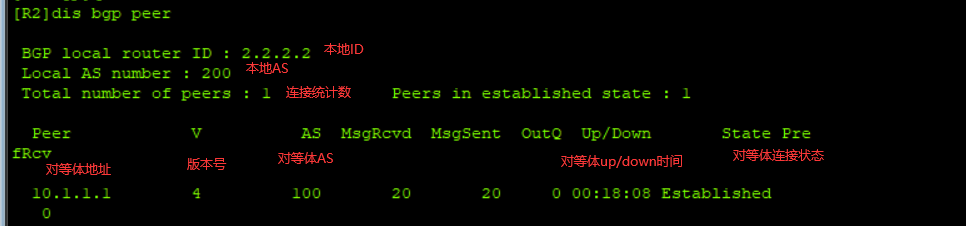

验证：
