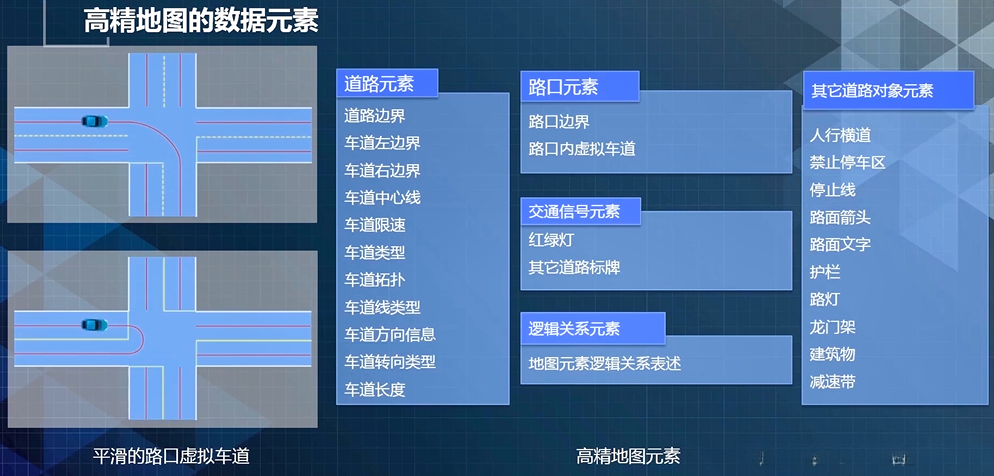

- Apollo高精地图
- - 表征元素

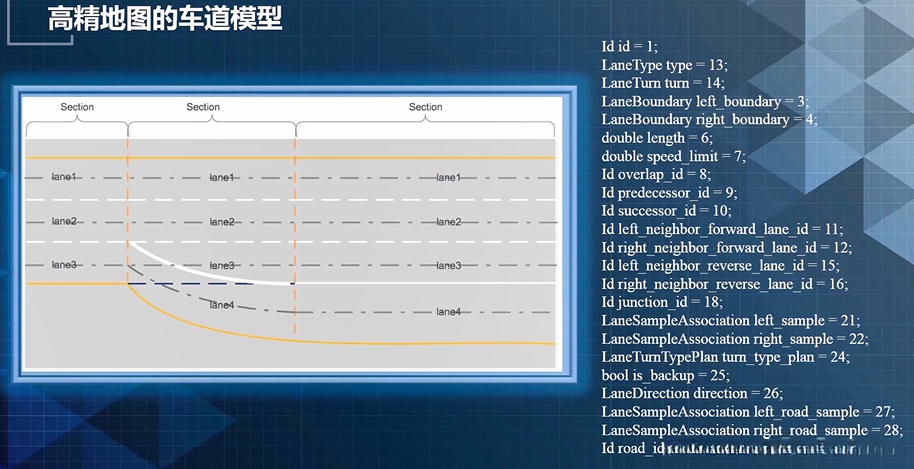

  - 车道模型

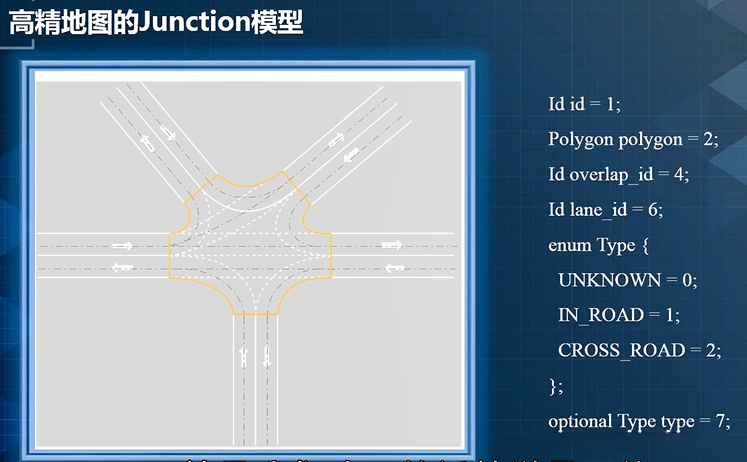

  - 路口模型

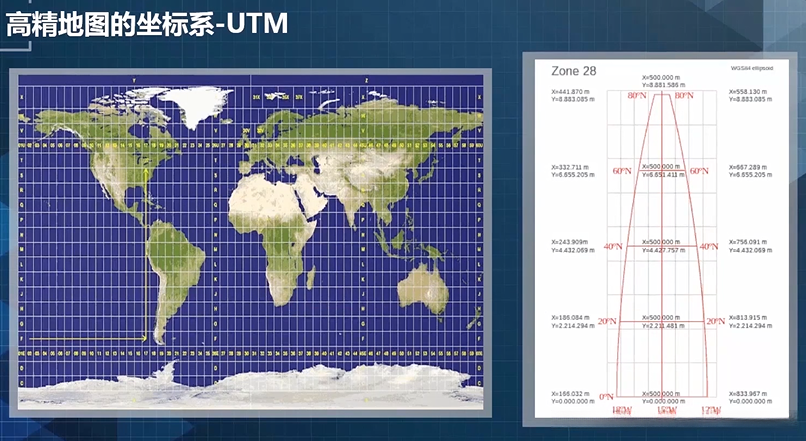

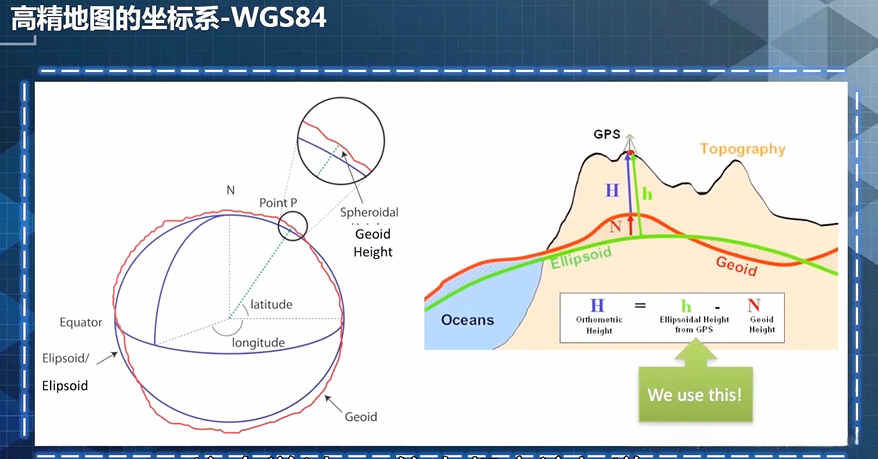

  - 坐标系

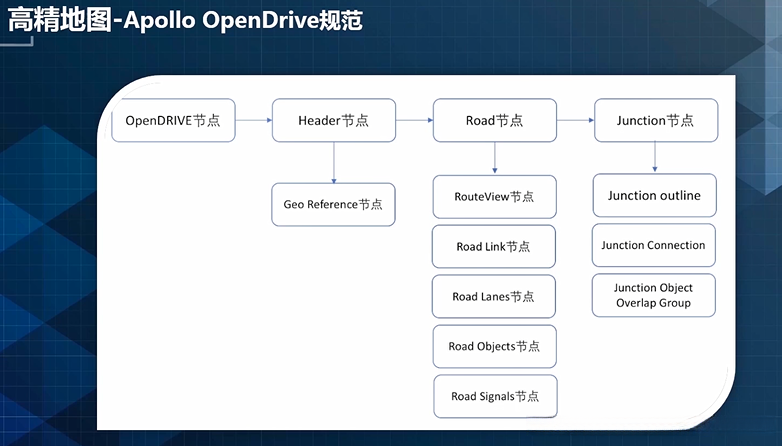

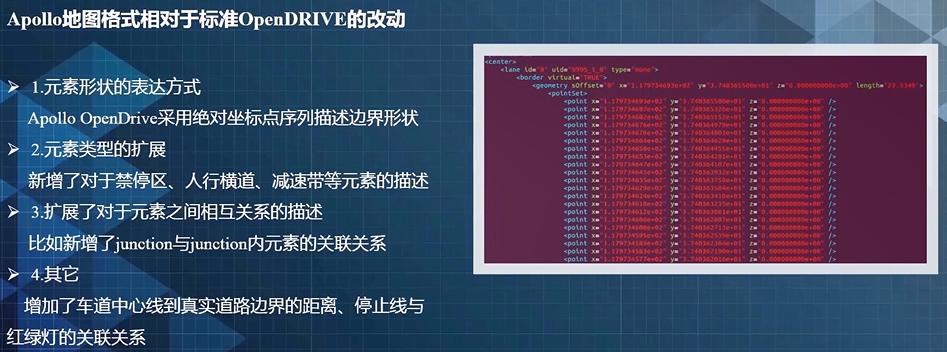

  - Apollo OpenDrive

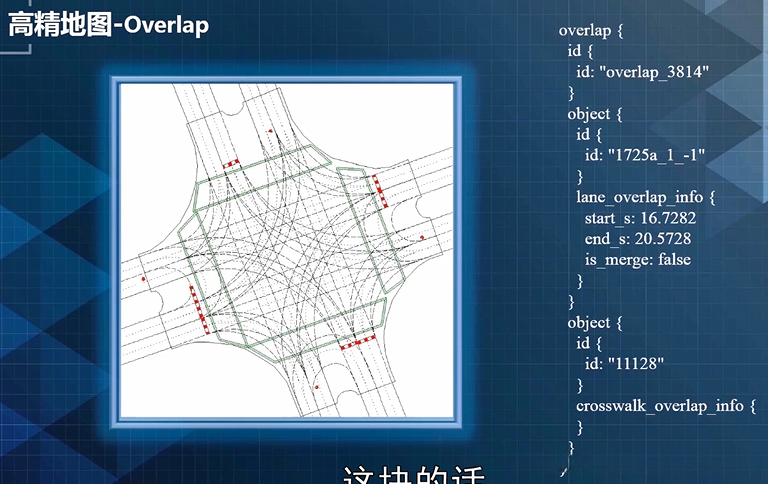

  - Overlap

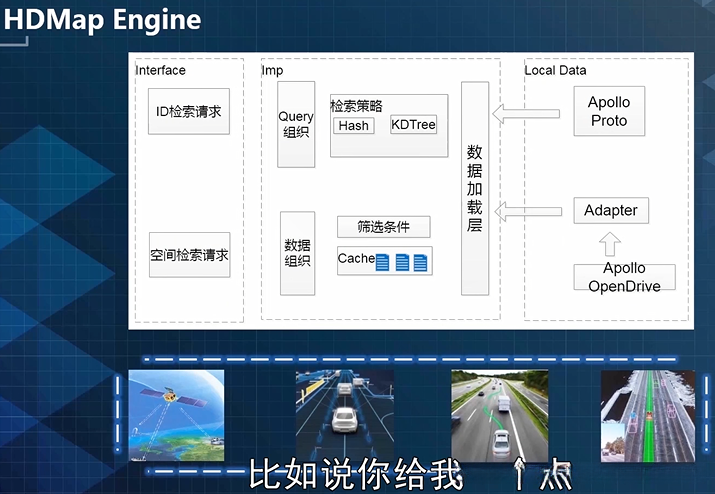

  - HDMap Engine

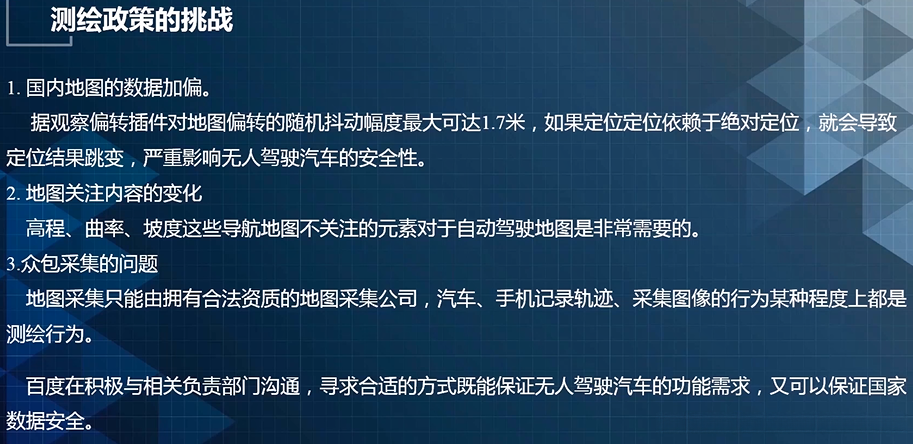

  - 政策问题
  - 目前成果

无人驾驶实践进阶——高精地图

高精地图应用场合

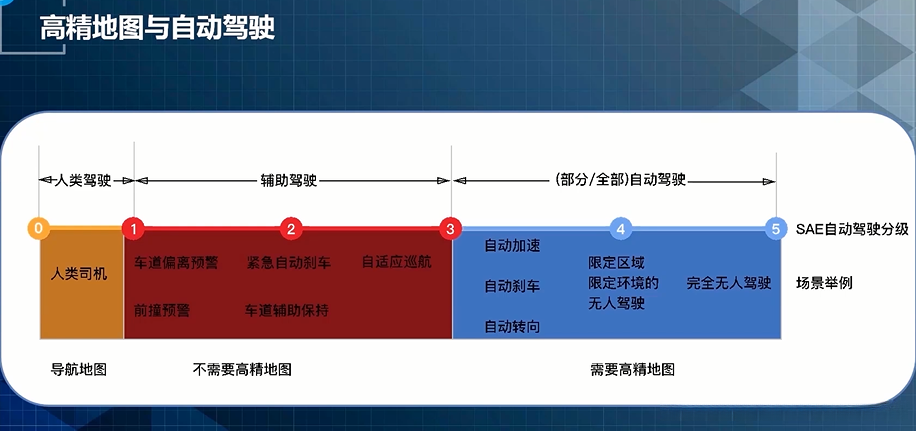

下图0-6为自动驾驶六个等级
L3以下不需要高精度地图
在这里插入图片描述

高精地图概述

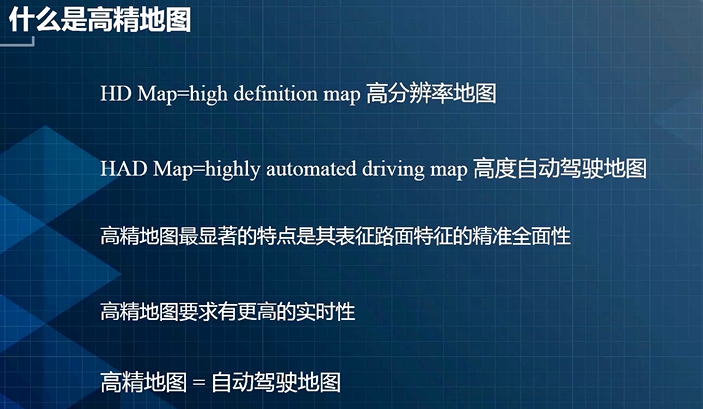

定义及要求

无准确定义
在这里插入图片描述

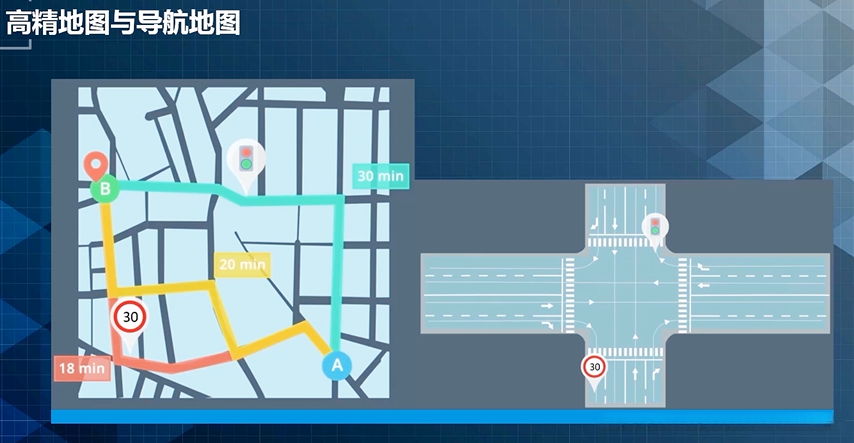

与导航地图区别

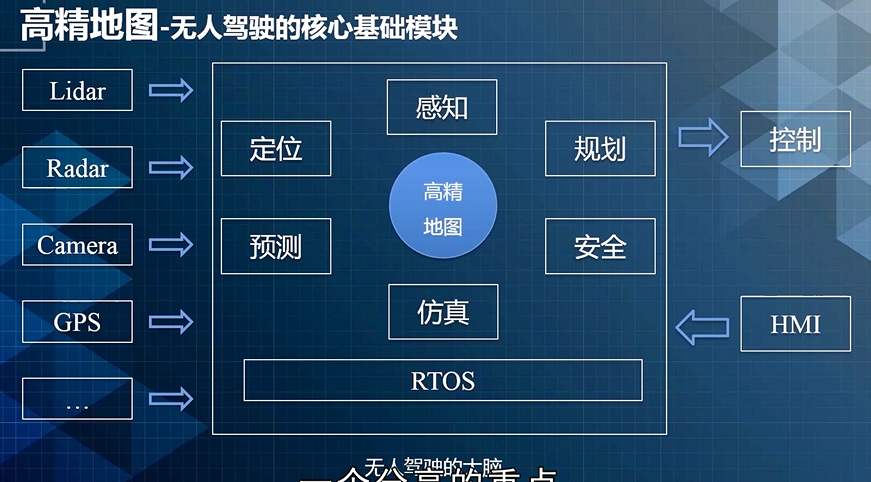

与其他模块间关系

核心模块

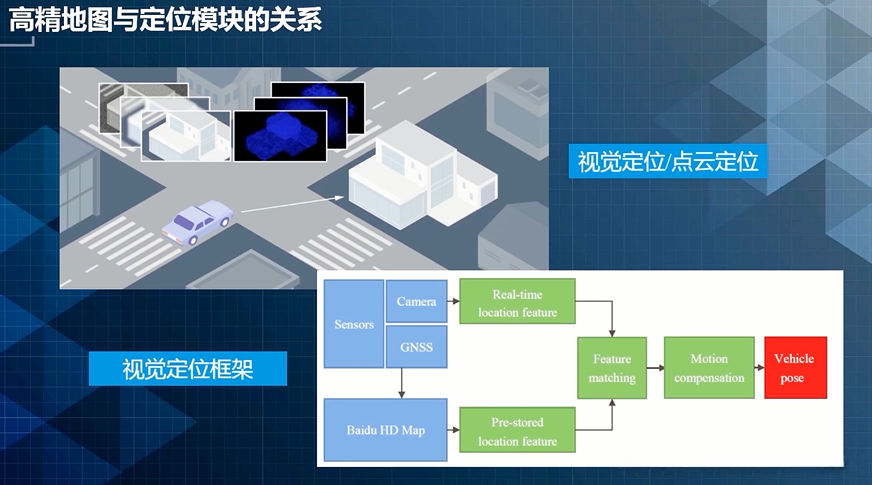

定位模块

定位是对于周围环境的感知
通过Feature提取进行环境比对
在这里插入图片描述

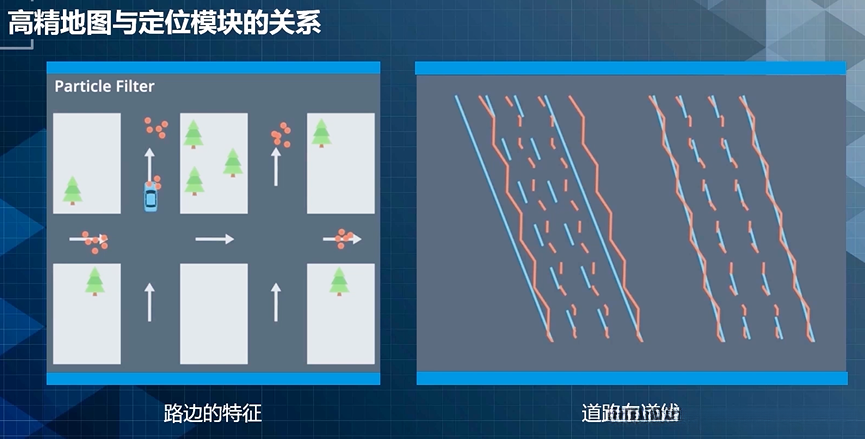

左侧利用粒子滤波，右侧采用基于车道线的匹配

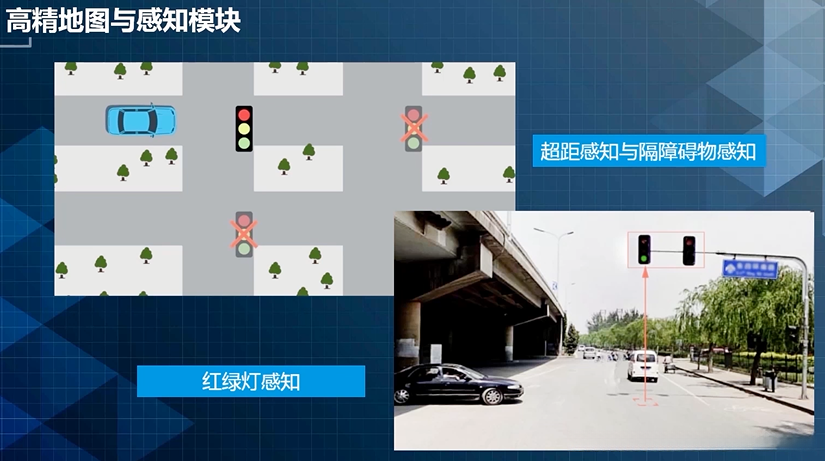

感知模块

通过激光雷达、Radar、Camera等硬件检测，深度学习等软件检测都有一些局限性
高精地图可以为这些感知硬件提供辅助，提供先验等
在这里插入图片描述

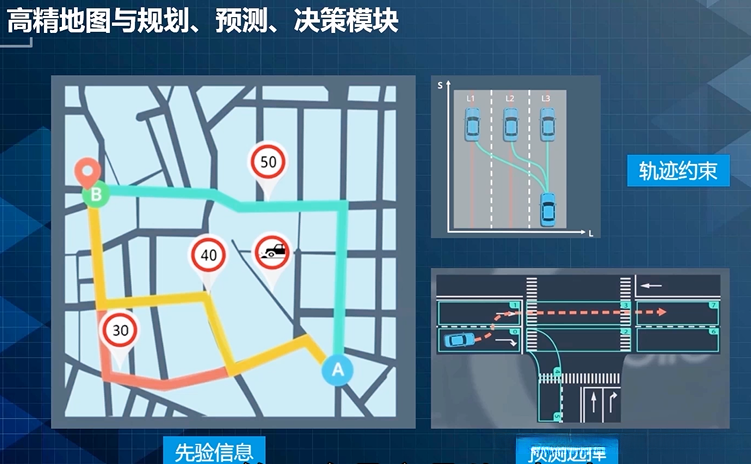

规划、预测、决策模块

高精地图可分别提供如下功能：
规划：进行长距离规划（道路线级别规划）、短距离规划进行轨迹约束（局部规划）（实时）
预测：预测道路上其他物体可能的行动轨迹，高精地图可提供预测经验
决策：决定车辆的运动，通过前两者的功能，使决策更加准确
在这里插入图片描述

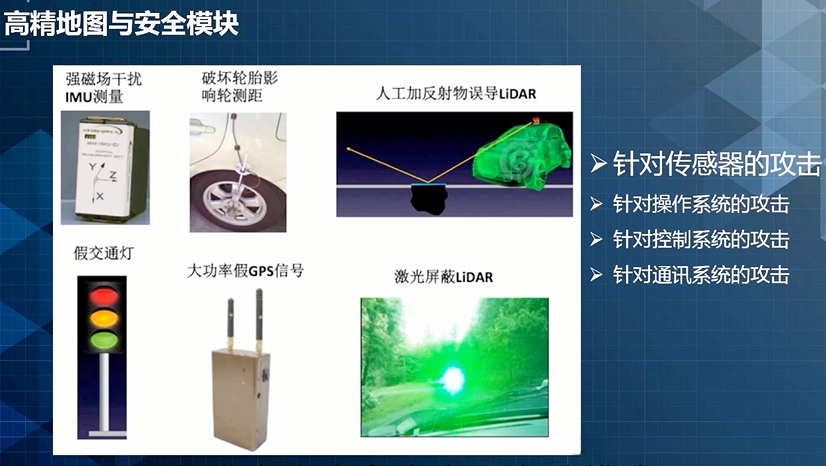

安全模块

主要有如下四个维度的攻击
高精地图提供了一个离线标准，比对过程中可以发现异常
在这里插入图片描述

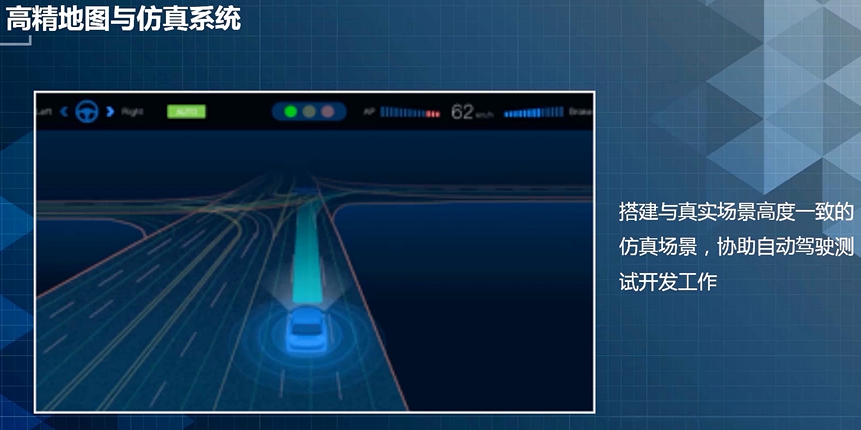

仿真系统

基于高精地图来构建，保证地图的真实性
高精地图为仿真系统提供了最底层的系统结构，让仿真能够真实模拟道路场景
在这里插入图片描述
总之，没有高精地图高可靠性的L3/L4自动驾驶无法落地

高精地图作用

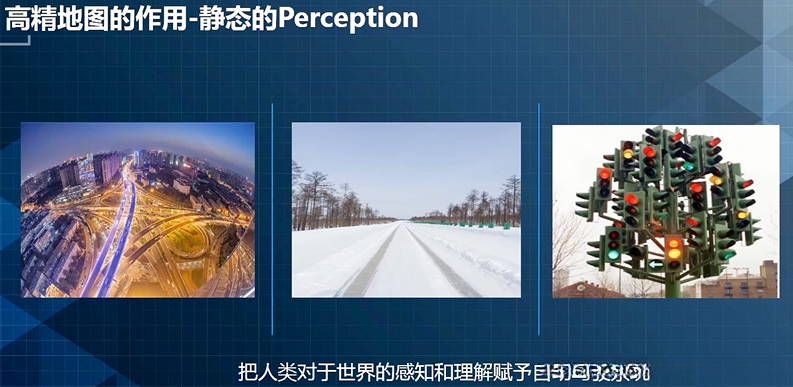

静态的Perception

复杂的地形、复杂的天气、复杂的红绿灯结构等
直接将人理解的经验传给高精地图
在这里插入图片描述

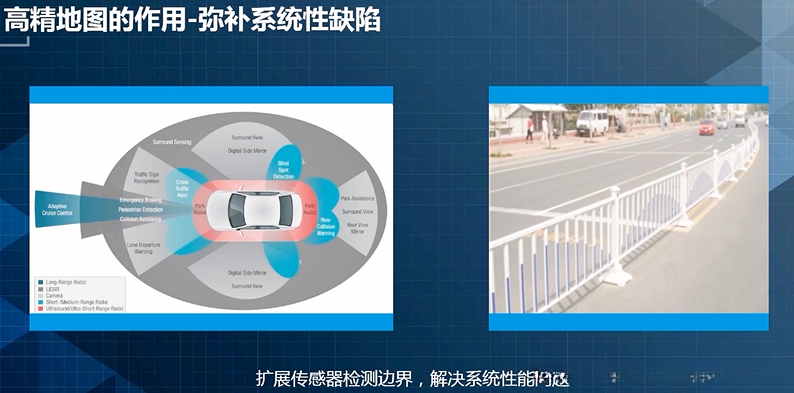

弥补系统性的缺陷

由于目前大量计算置于本地，通过高精地图预先提供的数据可以减小检测预测进而减小系统负担
高精地图可提供超过传感器边界的远距离感知
在这里插入图片描述

高精地图的采集生产

高精地图采集

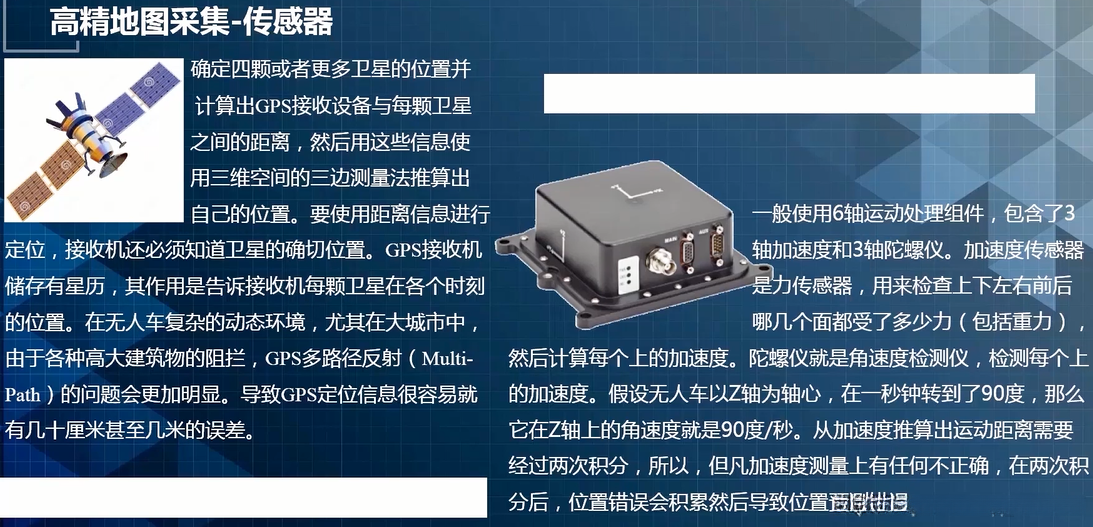

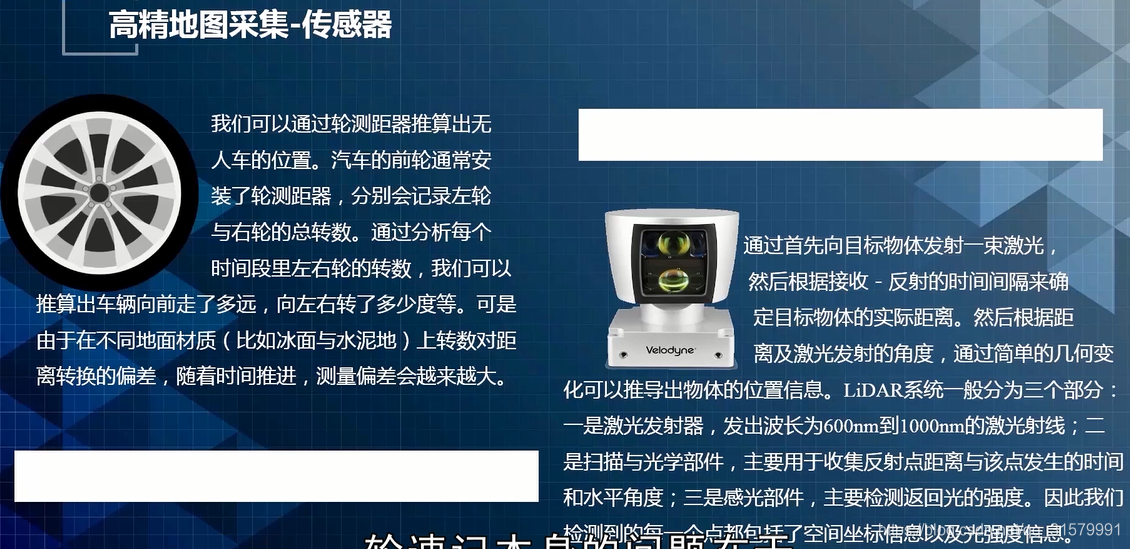

传感器：
通过GPS计算位置，但容易产生误差，故同时会依赖于基站等
通过IMU计算得到的位置会有积累作用
轮速计由于地面交通情况不同会计算不准
激光雷达精度很高
在这里插入图片描述

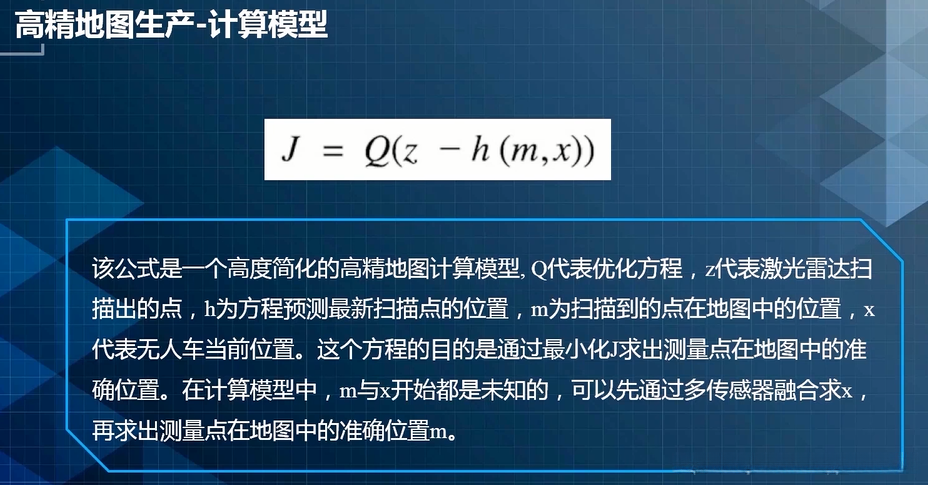

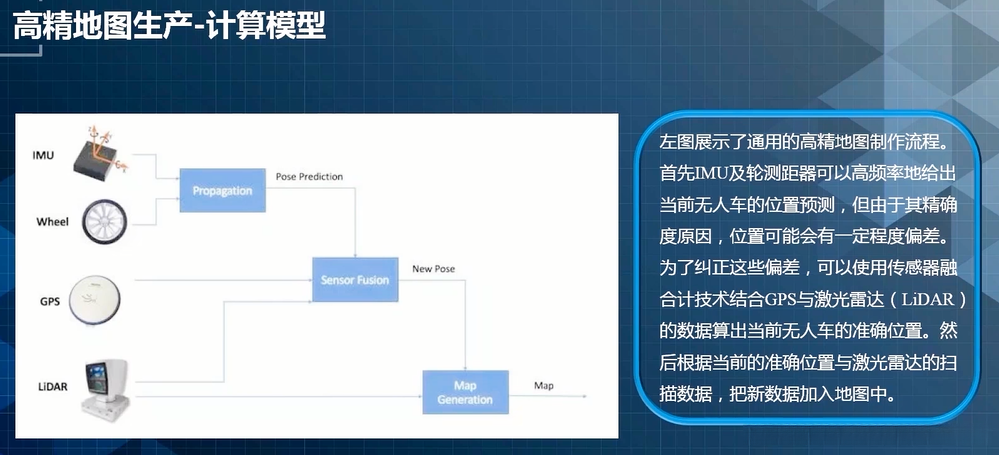

计算模型

通过不同传感器得到的数据进行综合处理，进行融合校正，得到相对准的结果，最终进行三维重建
在这里插入图片描述
下图为简化模型，通过求解预测位置与实际位置的最小来进行最优化

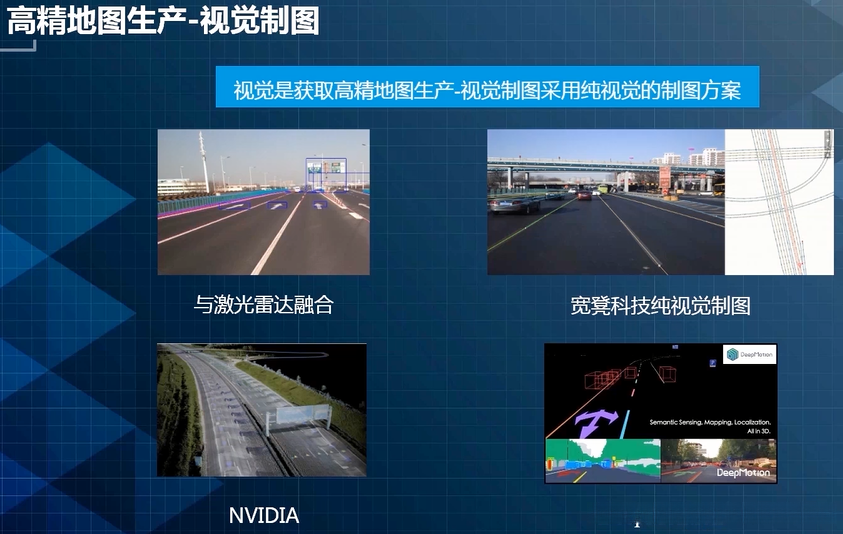

制图

主流有基于激光雷达的和基于Camera的
激光雷达很准确，但语义信息较少；图像的语义信息较多
英伟达实时监测在线生成（计算能力强大）
宽凳科技、DeepMontion纯视觉制图
在这里插入图片描述

高精地图格式规范

目前业界通用的为NDS和OpenDRIVE，还有其他格式

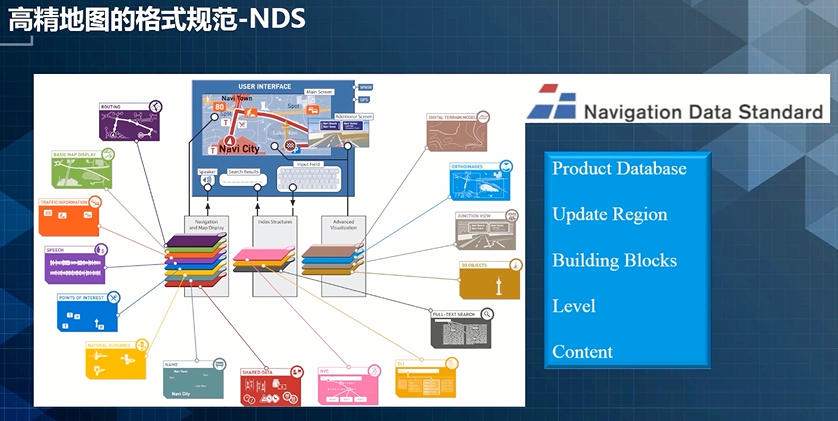

NDS

NDS考虑内容全面，提供独立升级更新、局部更新、描述功能、比例尺缩放、块划分等内容，规范复杂
在这里插入图片描述

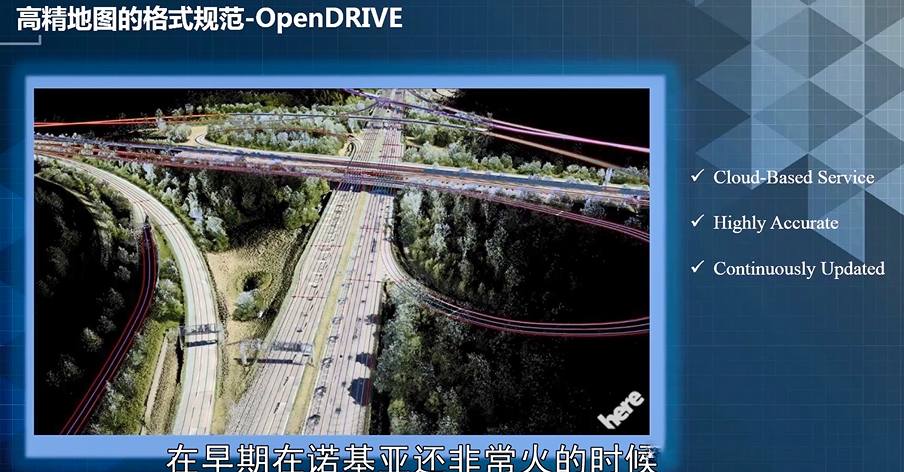

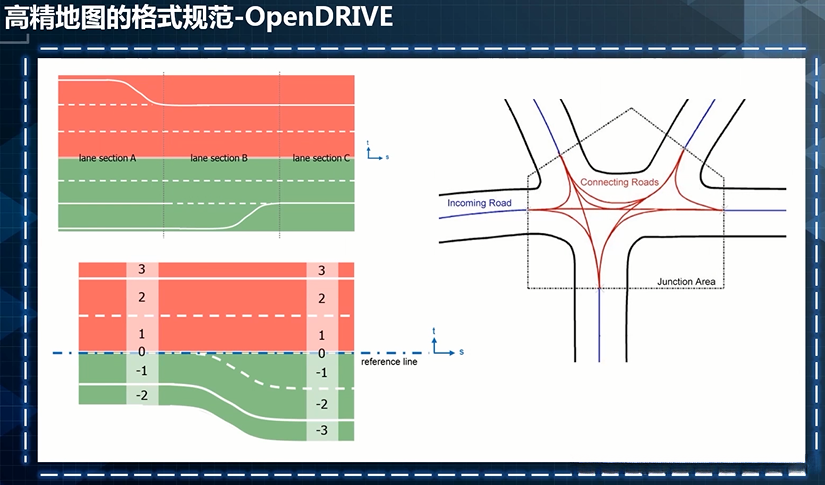

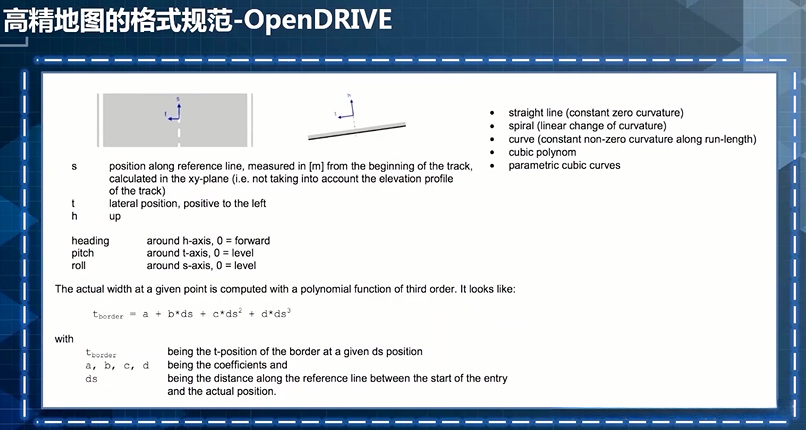

OpenDRIVE

道路被切分为很多部分
车道向左向右分别为1、2、3、-1、-2、-3
路口部分要有道路可通行方向

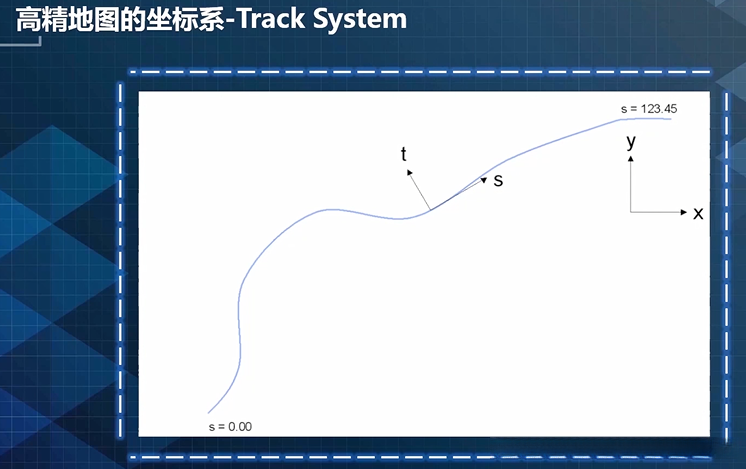

有一个ST的坐标系（基于Reference-line纵向-横向偏移量）
在这里插入图片描述

业界的高精地图

HERE地图：

后期被宝马、奥迪、戴姆勒30亿美金收购
地图制作发展早，体系完善
目前已制作一个更新速度比较快，比较完善的云端地图
在这里插入图片描述

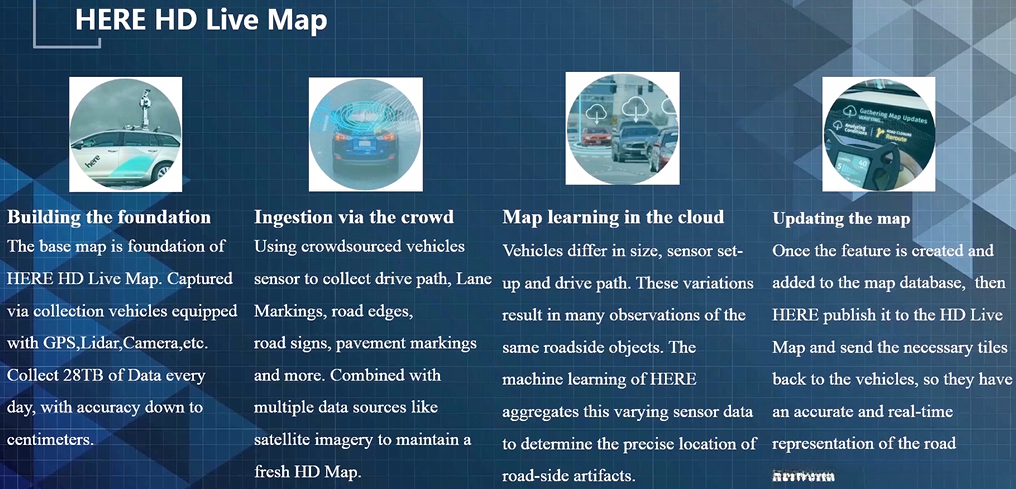

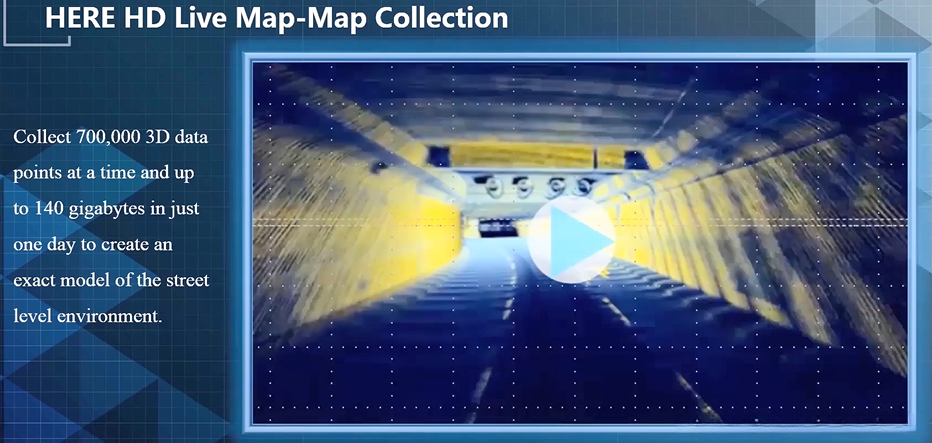

HERE地图制作

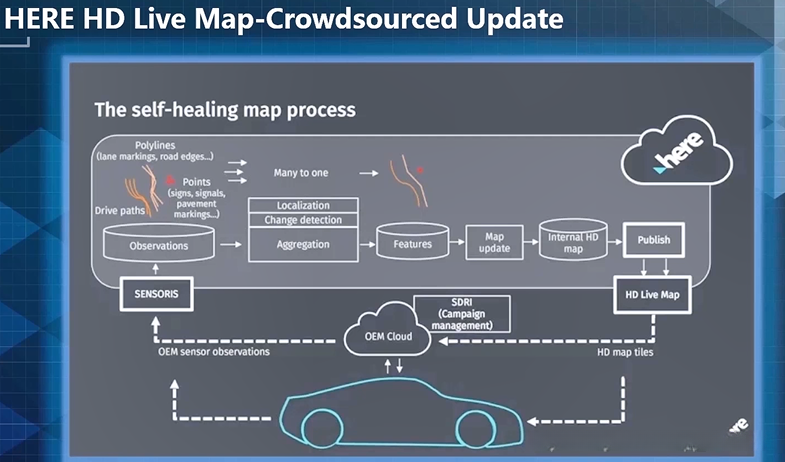

HERE采集地图的流程
BaseMap—>众包更新—>云端学习—>地图更新下发
在这里插入图片描述
HERE的地图采集方案：

HERE的地图更新方案：

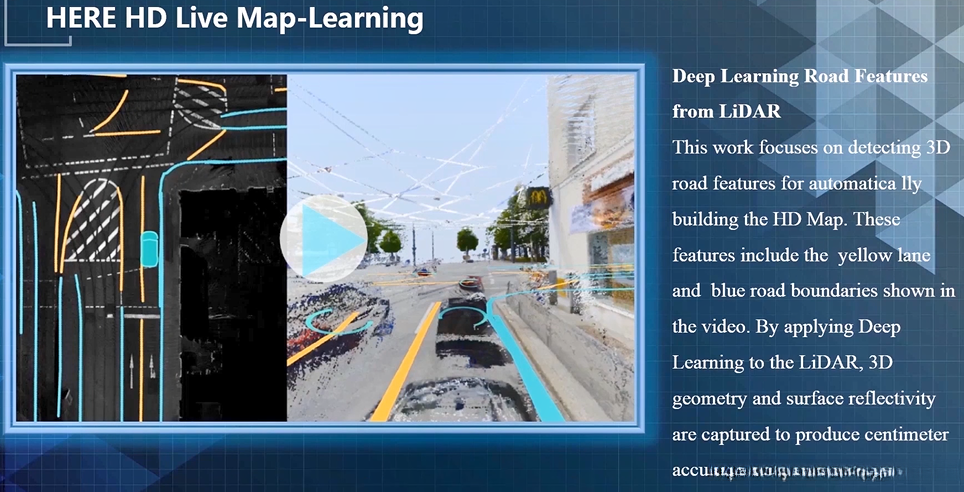

HERE的地图学习方案：

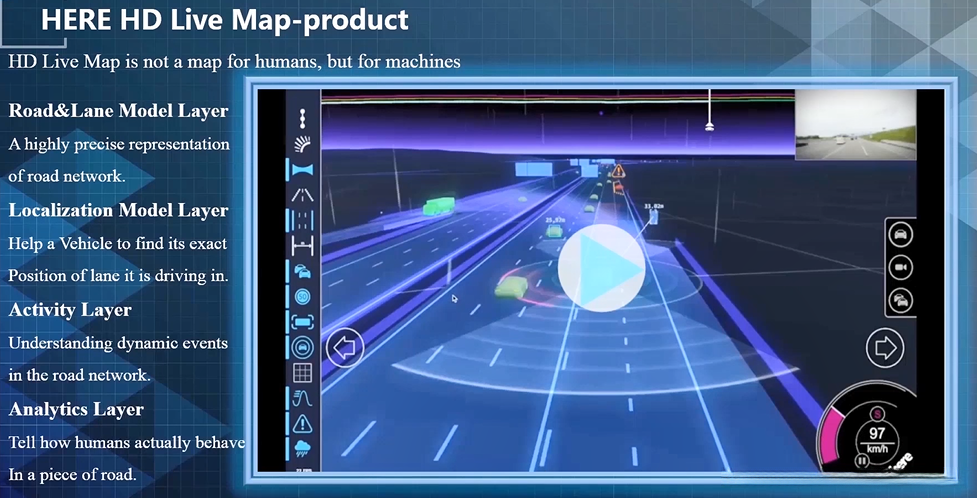

HERE的地图格式：
地图分层（Road&Line)
用于定位的信息
动态信息层
司机驾驶习惯层

MobileEye

发展比较早，技术积累雄厚，早期做辅助驾驶
在这里插入图片描述

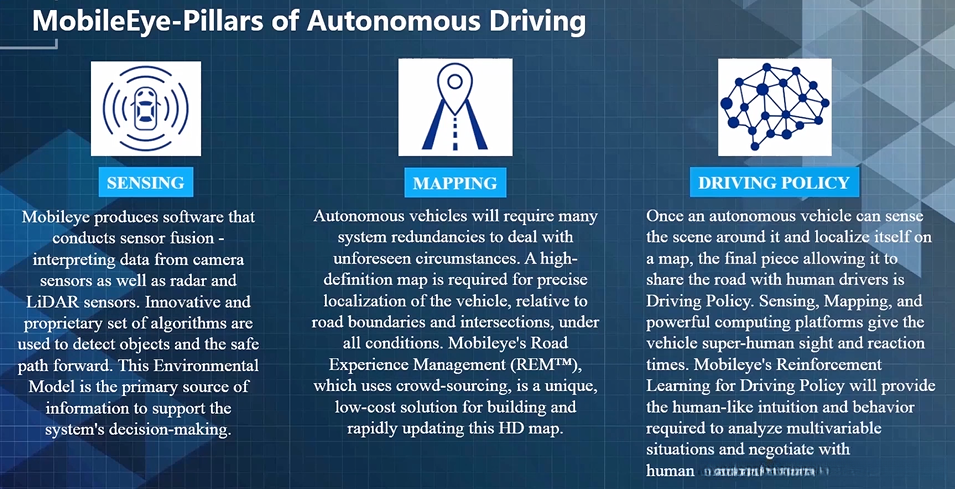

技术分层

感知、制图、策略
MobileEye更多使用Camera方案
制图多基于视觉
MobileEye认为基于激光雷达的方案无法做到规模化
在这里插入图片描述

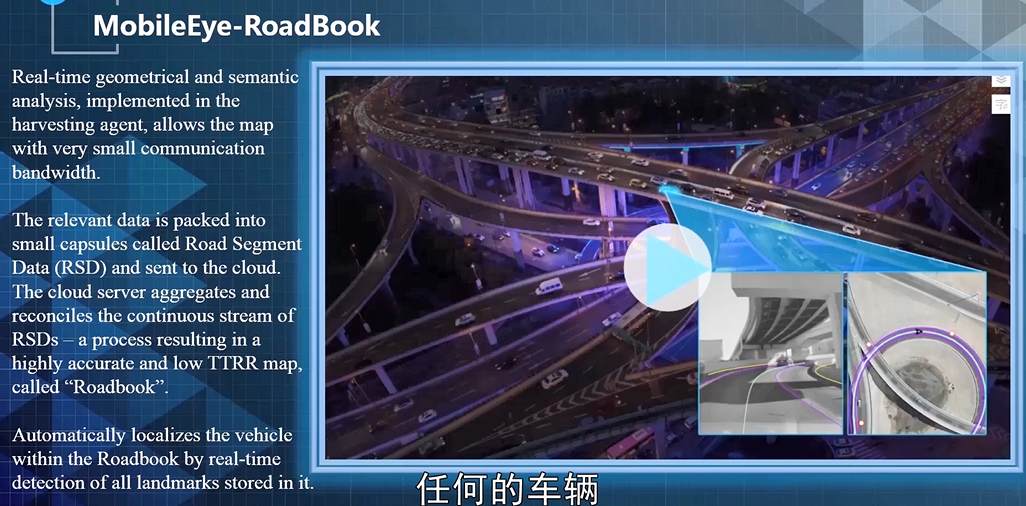

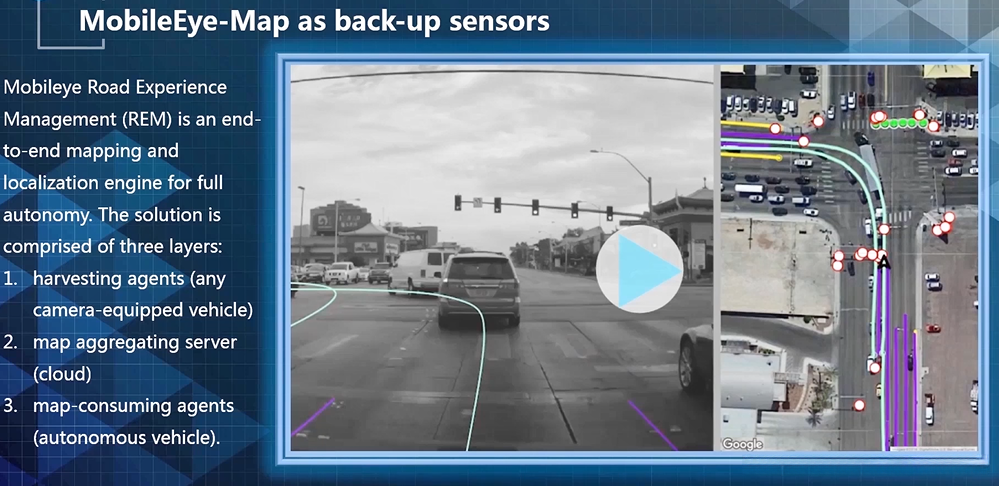

道路经验管理：

Mobile众包系统（Road Book）
在终端做语义信息和特征提取再上传到云端，保证数据量小

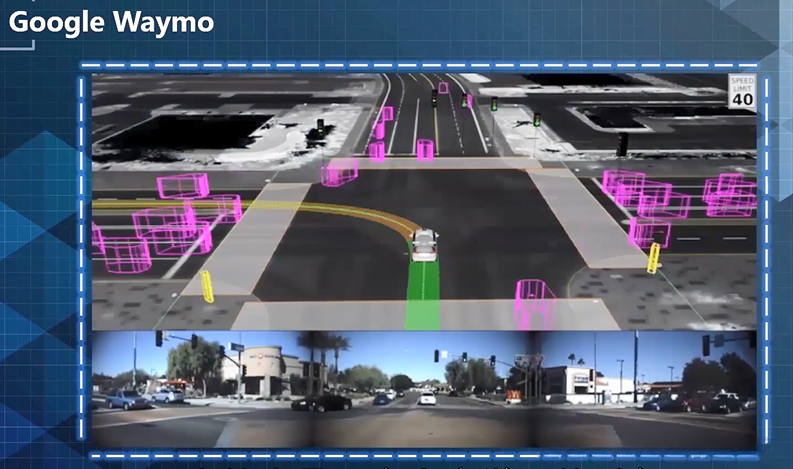

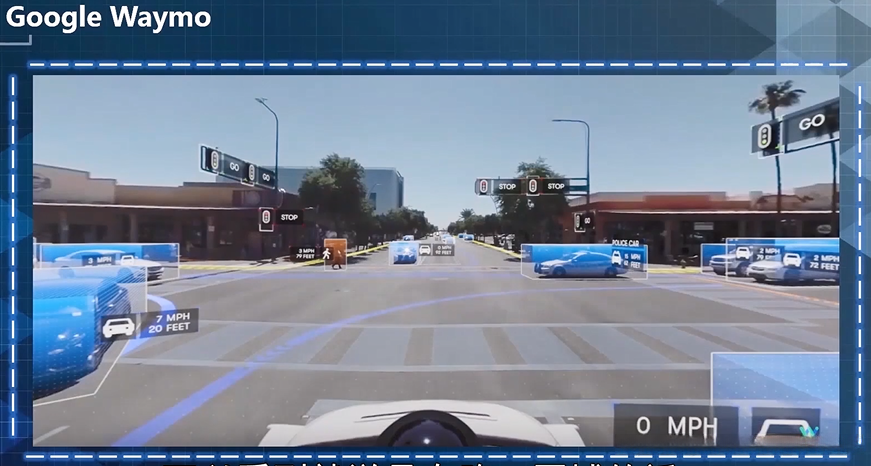

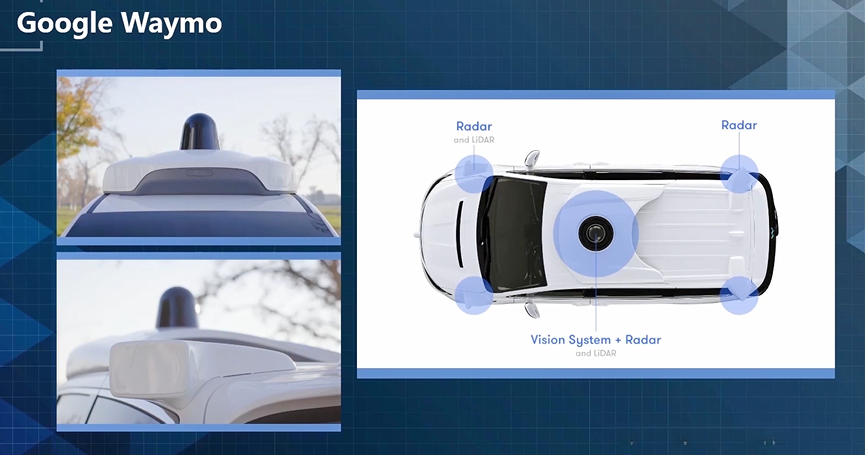

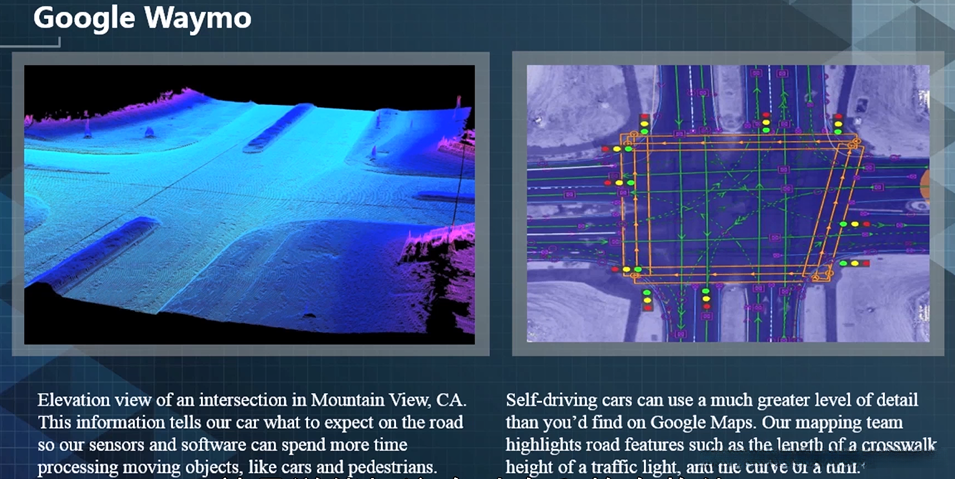

Google

发展比较早，披露的信息较少
在这里插入图片描述

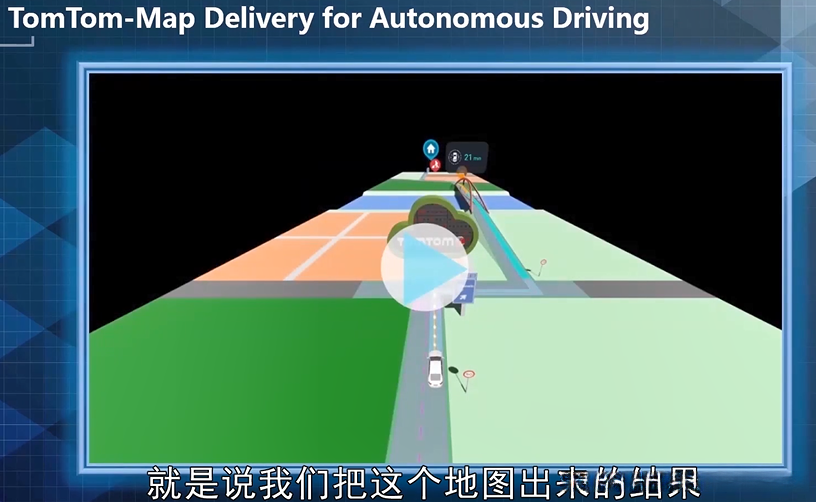

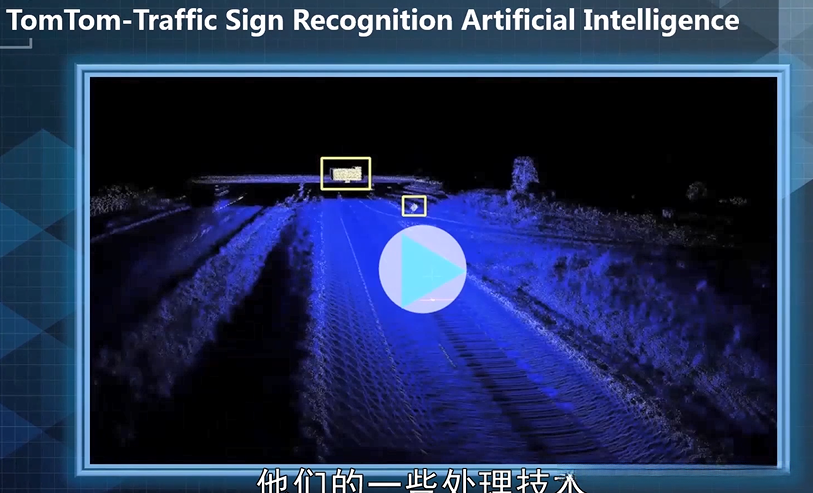

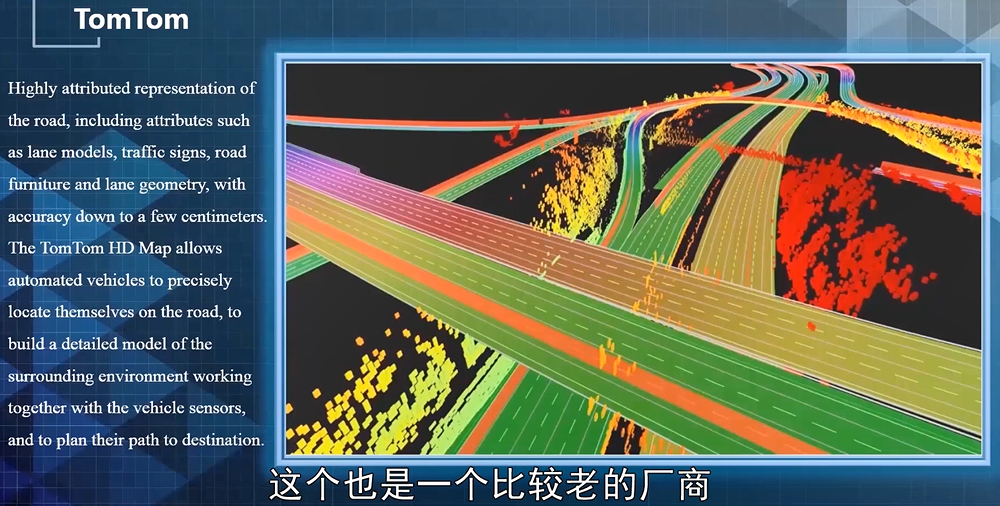

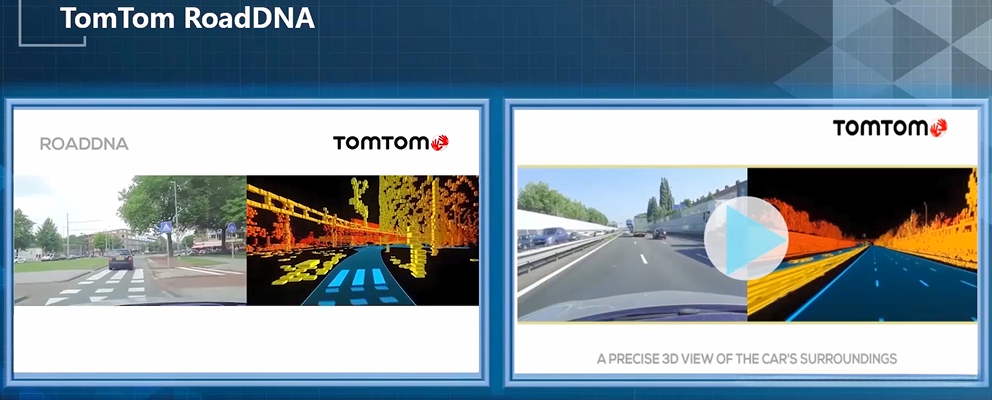

TomTom

百度Apollo

地图采集

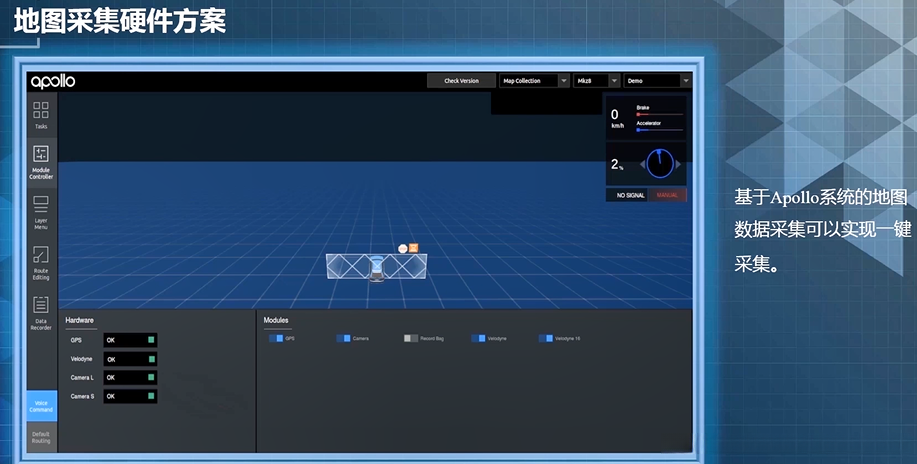

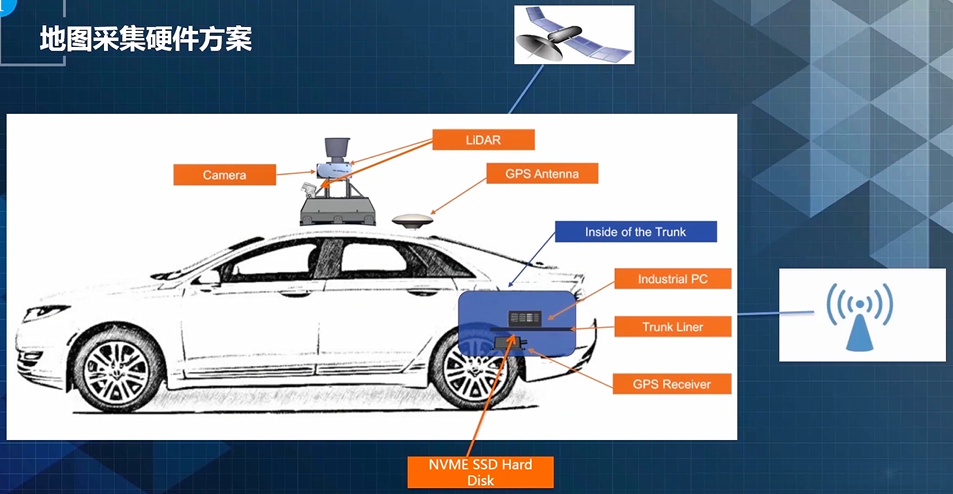

硬件方案：
在这里插入图片描述
左侧窗口用于监测传感器采集状态，防止出现错误

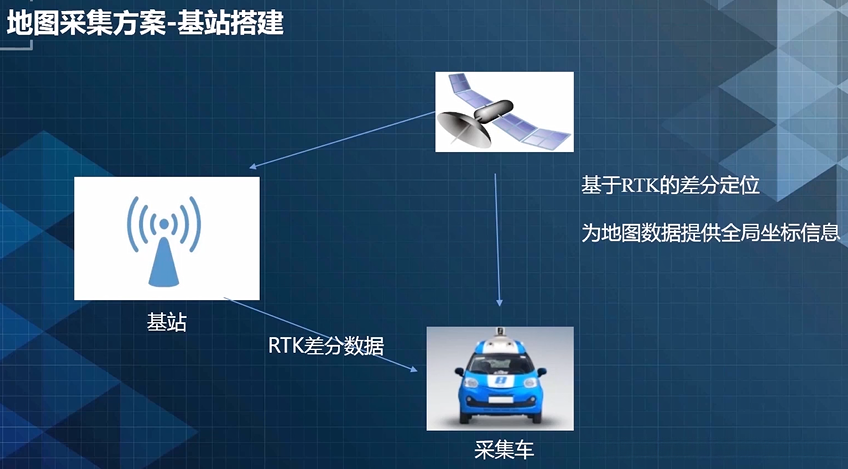

基站搭建：
RTK差分方法，厘米级定位

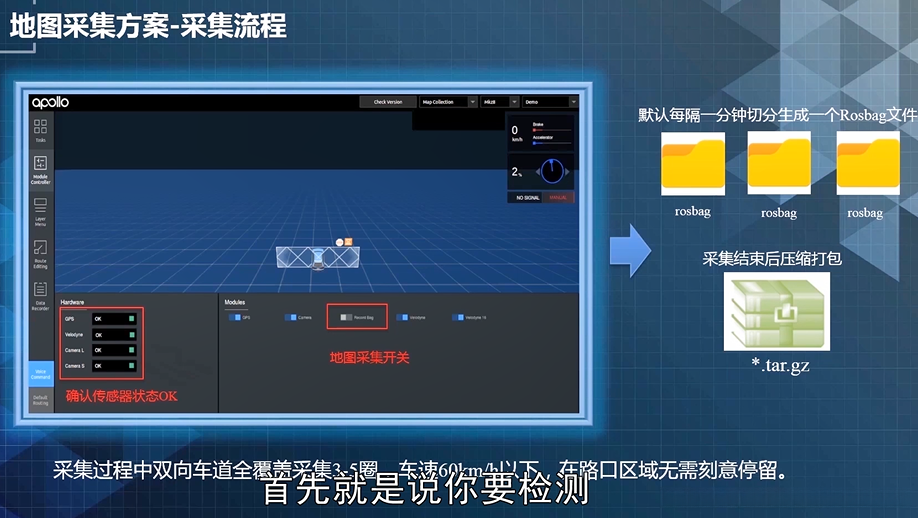

采集流程：
检测传感器正常—>多次数据采集—>压缩为bag包

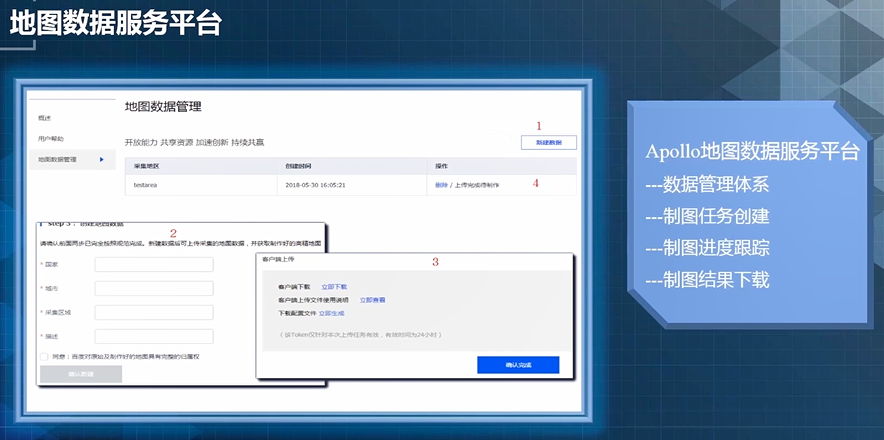

制图服务：
校正、视觉图像处理等

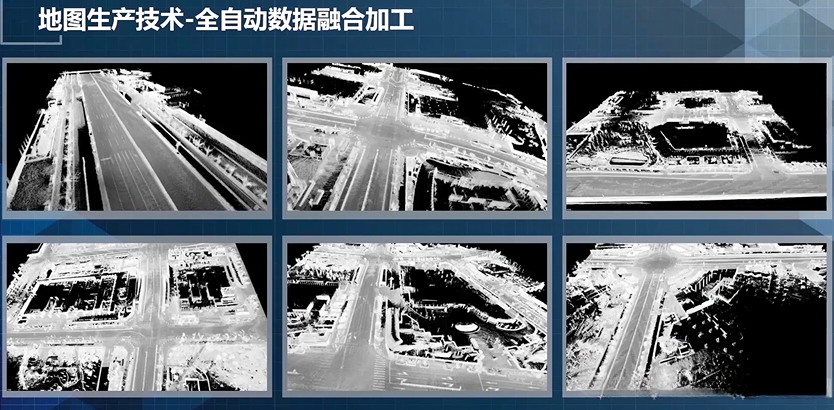

地图生产

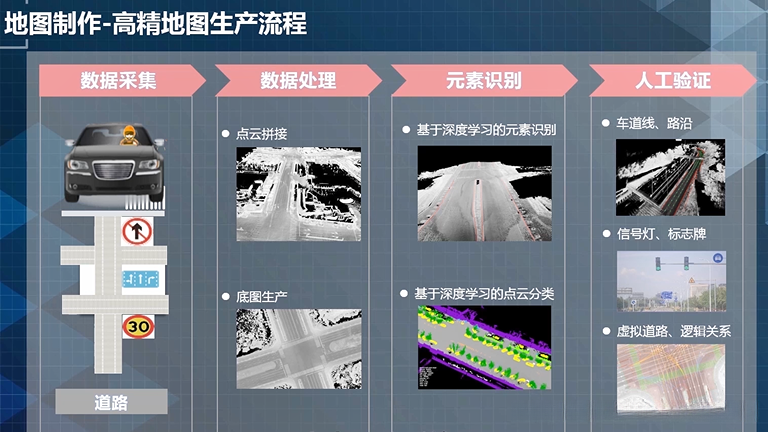

生产流程：
主要分为数据采集、数据处理（点云+图像）、元素识别、人工验证
精度要求较高时以点云为主，将点云压成图像，利用图像进行识别

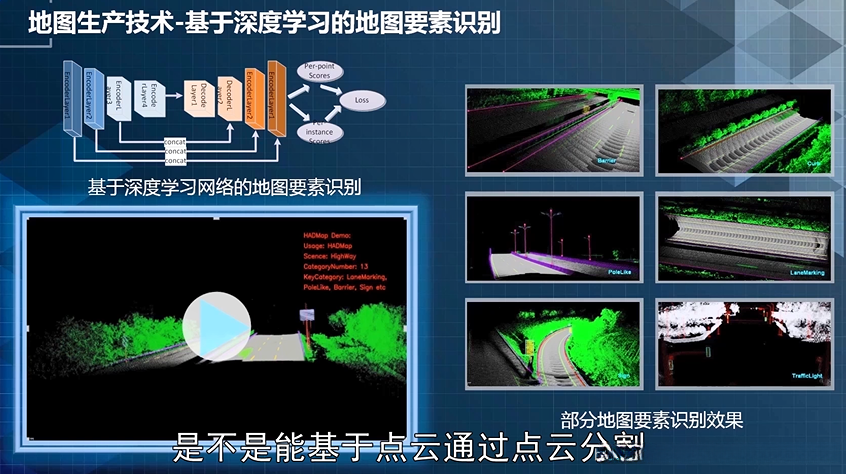

利用深度学习提取道路的相关特征元素
人工将图像没有的相关虚拟信息补上，将相对应的红绿灯与路口进行关联等
在这里插入图片描述
数据处理：

元素识别：

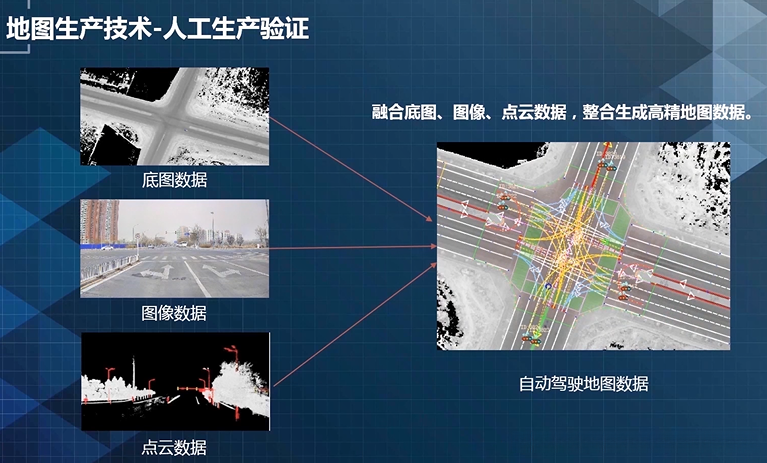

人工验证：

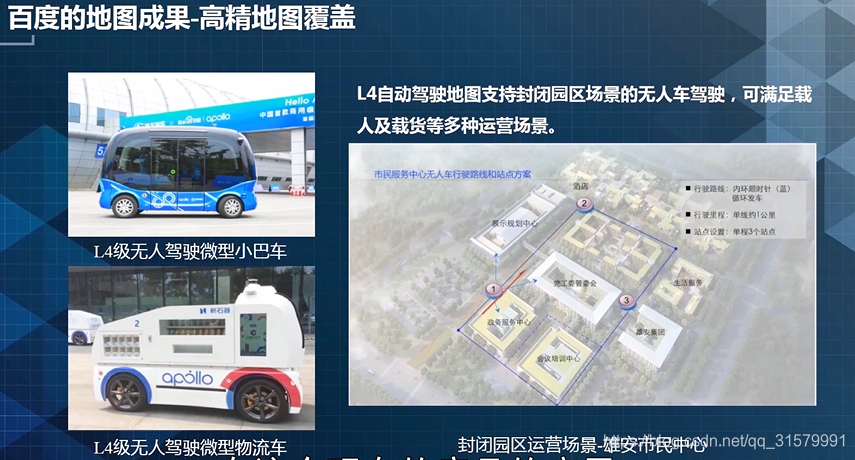

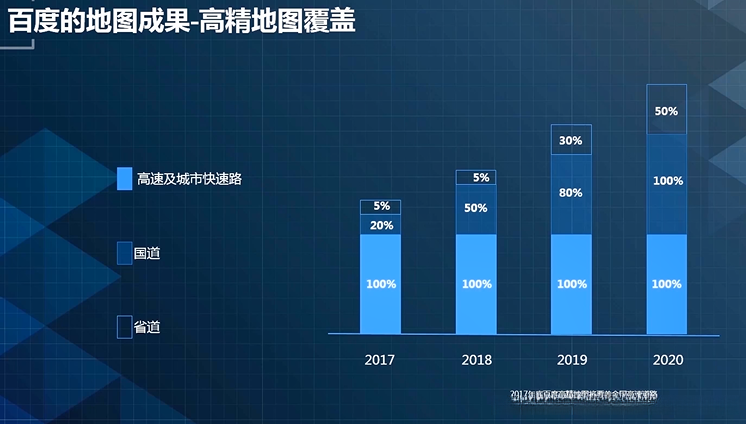

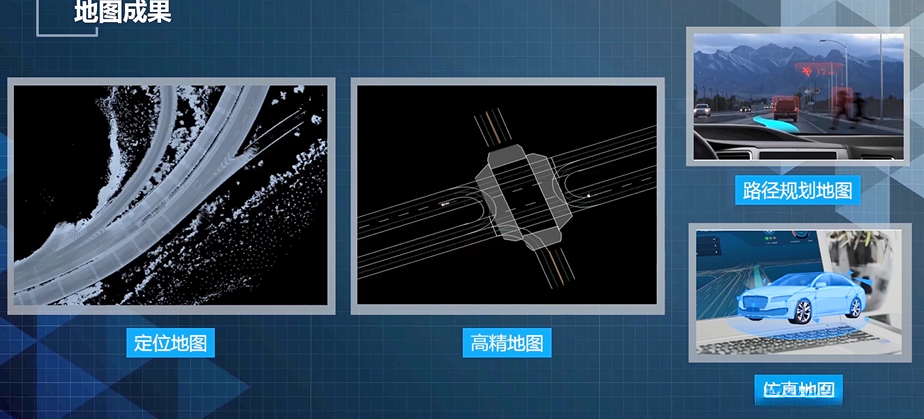

最终成果：
最终会生成四种地图
