在ubuntu搭建mininet仿真平台
-

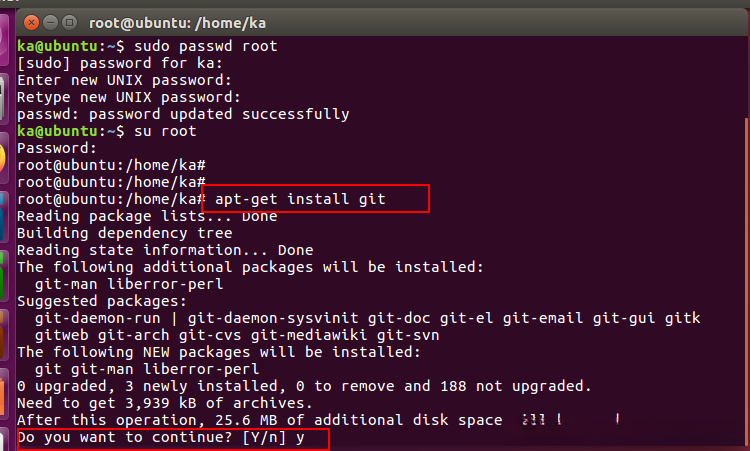

安装git，输入y继续安装
-

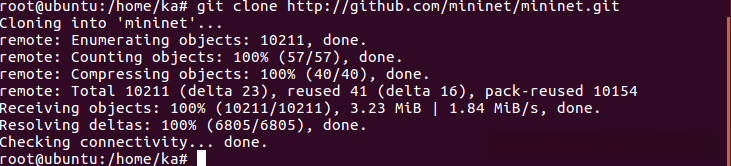

远程下载mininet
-

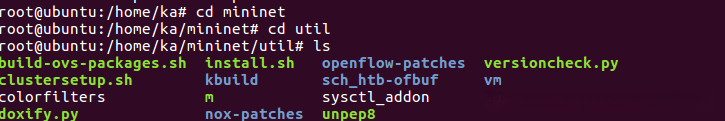

进入mininet/util文件
-

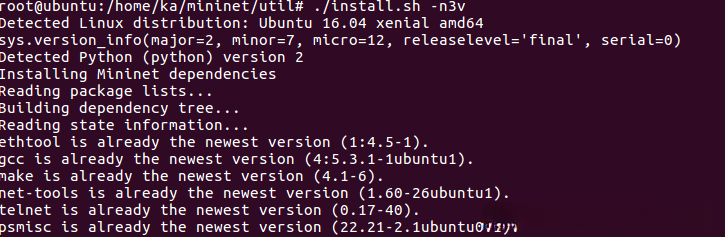

执行./install.sh -n3v
-

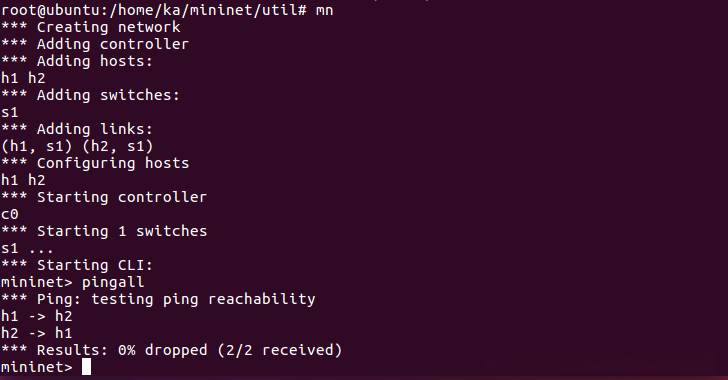

安装成功后，输入命令mn测试，再输入pingall查看主机h1和h2连接状态
-

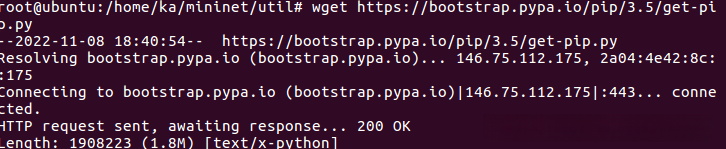

远程下载get-pip.py文件
-

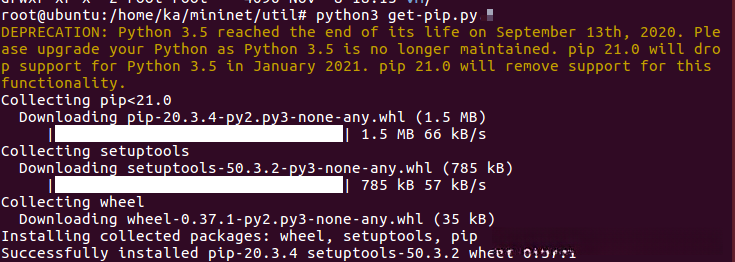

python3 get-pip.py
-

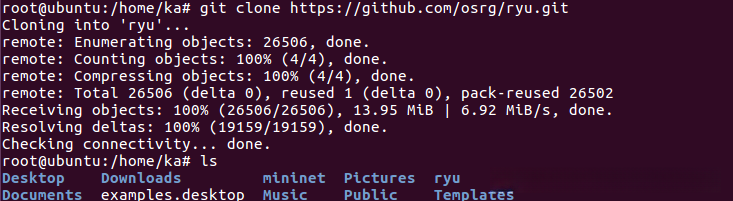

执行完成之后，输入cd home/ka回到原始目录，再下载ryu，下载完成之后输入cd ryu
-

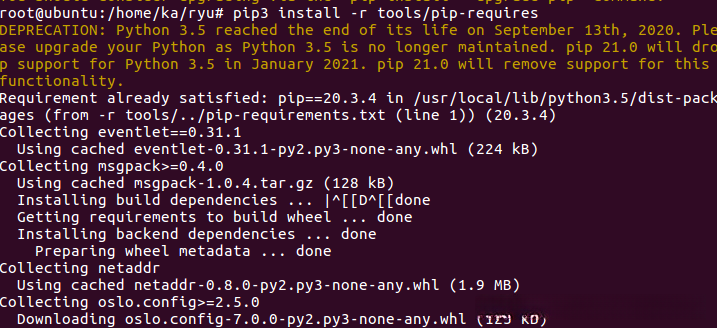

安装所需要的依赖，如果失败，再执行一次
-

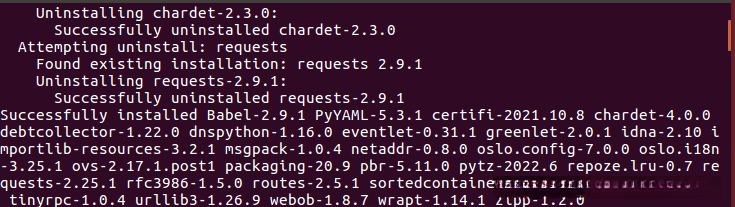

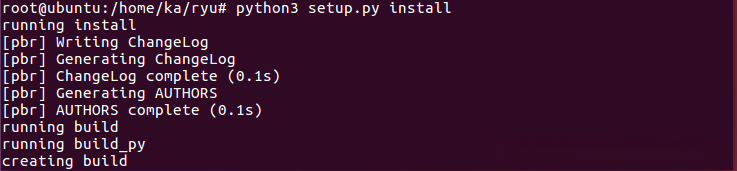

安装ryu
-
关闭命令行，重新打开输入su root,，然后输入原先设置密码，登录成功
搭建网络拓扑结构仿真

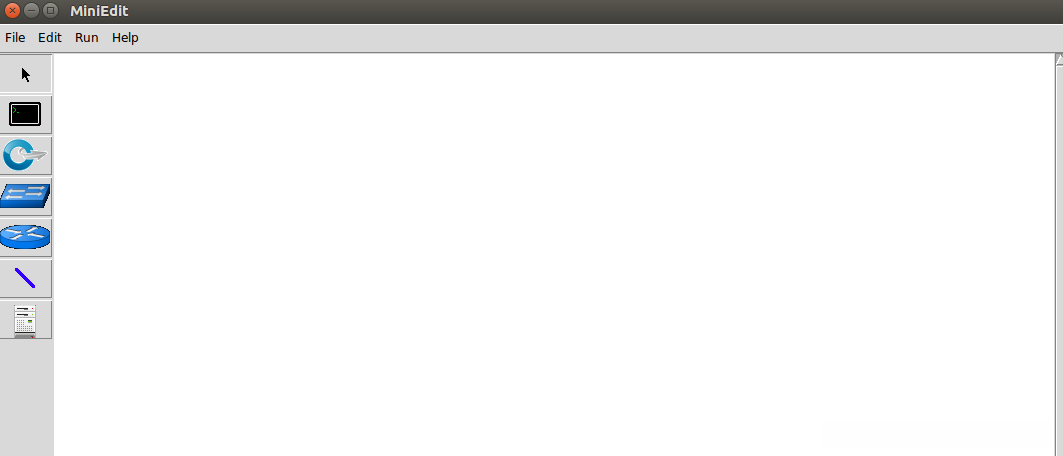

输入python miniedit.py打开可视化界面

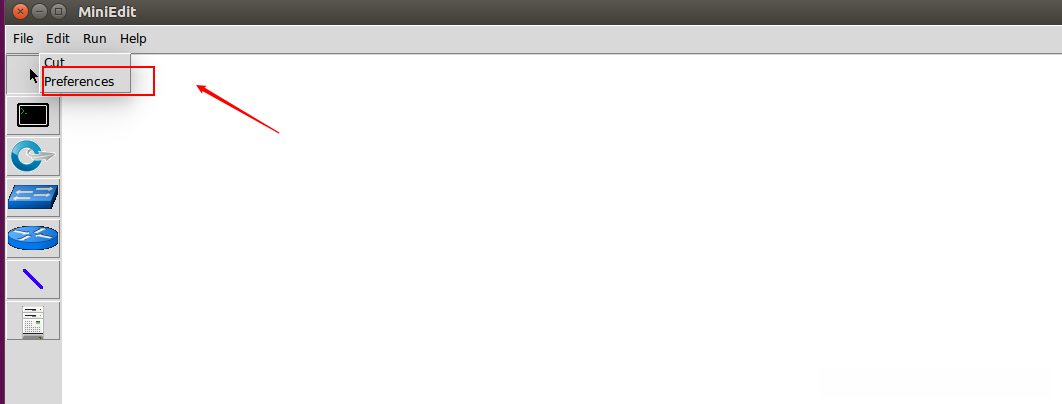

选择pre

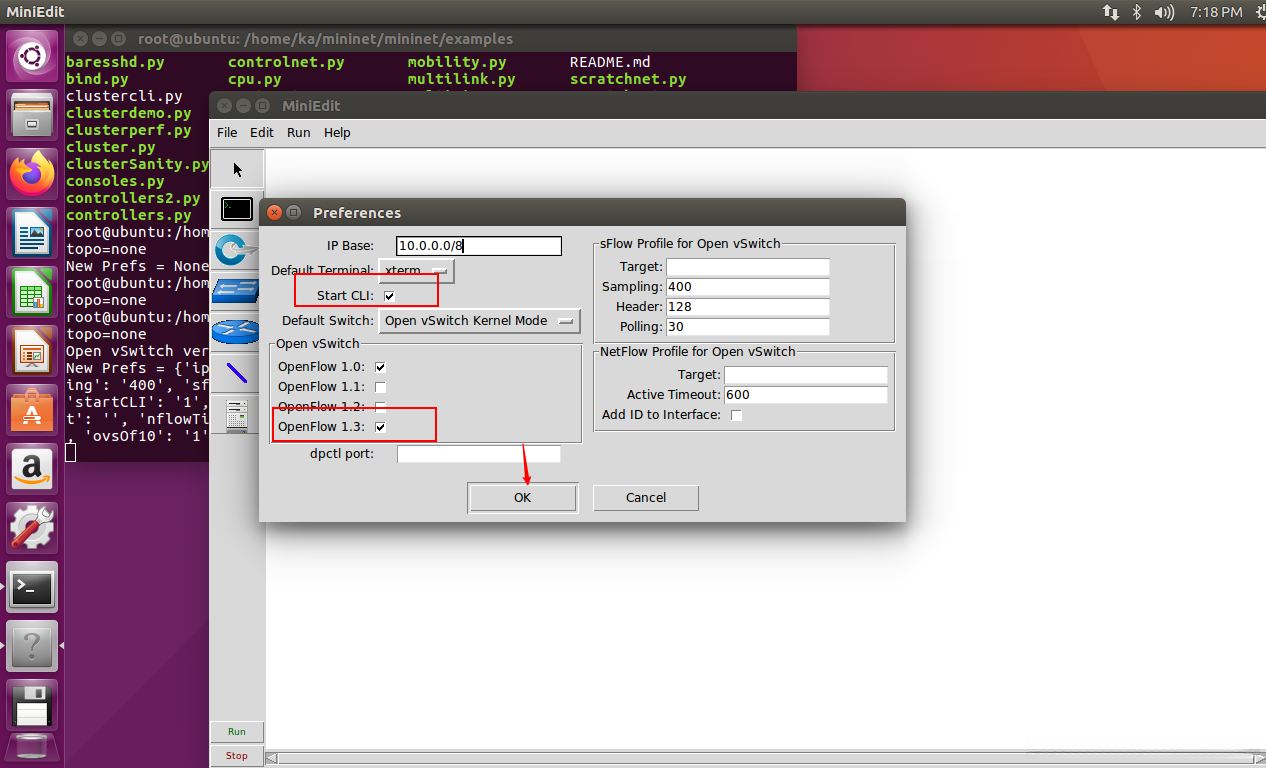

勾选CLI 和1.3
-

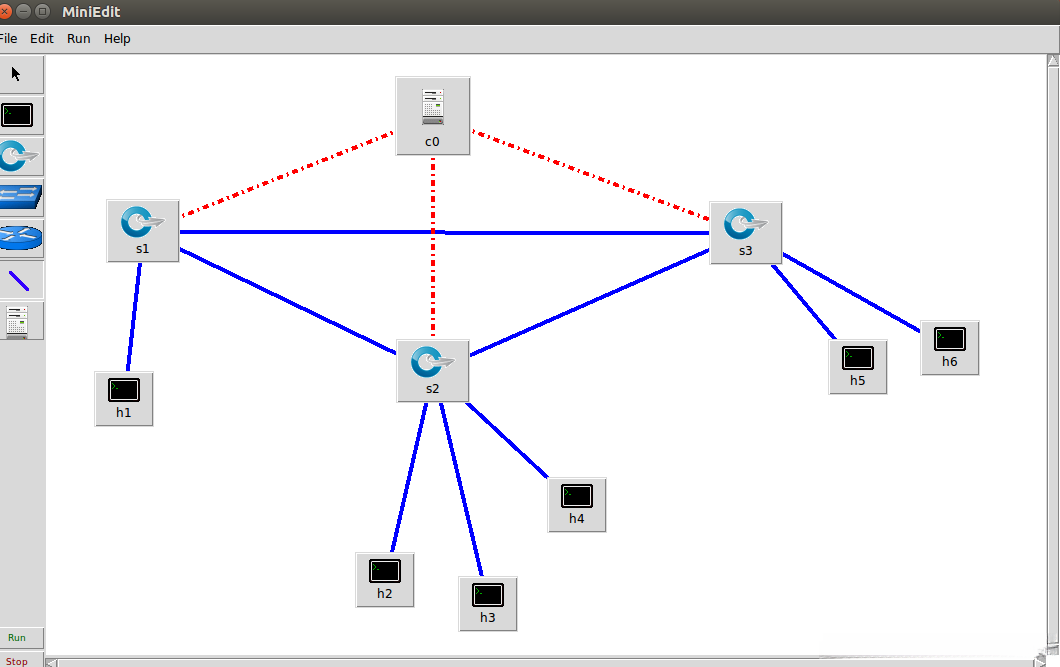

利用左边的器件，通过拖拽方式，搭建这样的拓扑
-

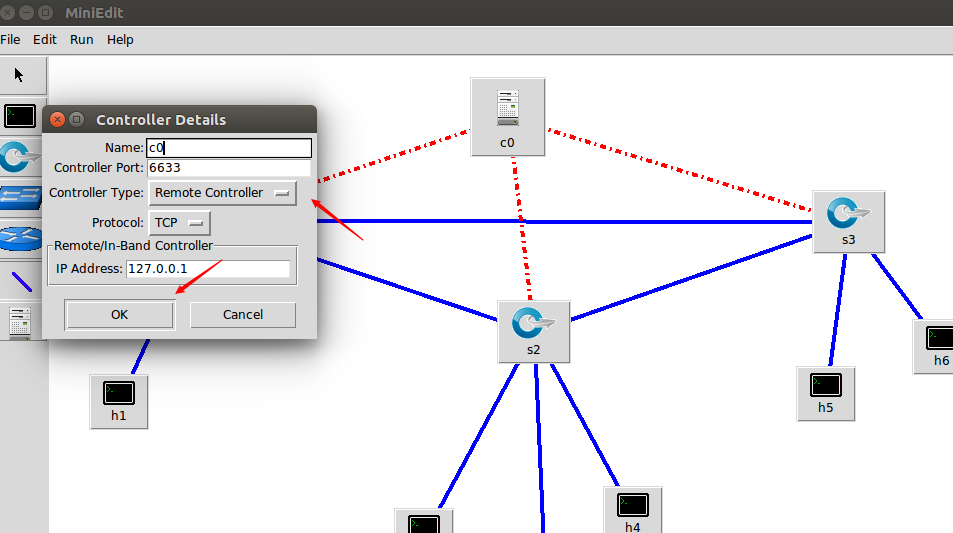

设置控制器c0

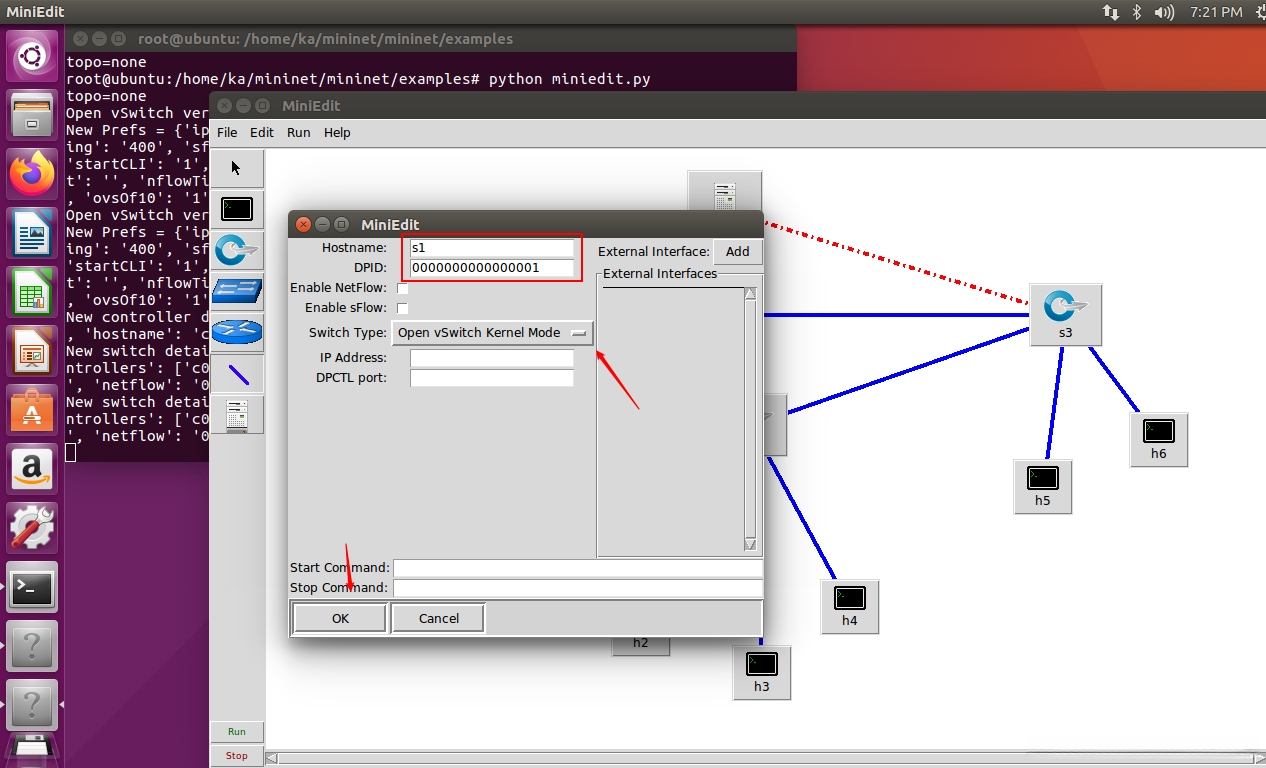

设置交换机s1、s2、s3，按照下图依次配置，DPID以此为01、02、03

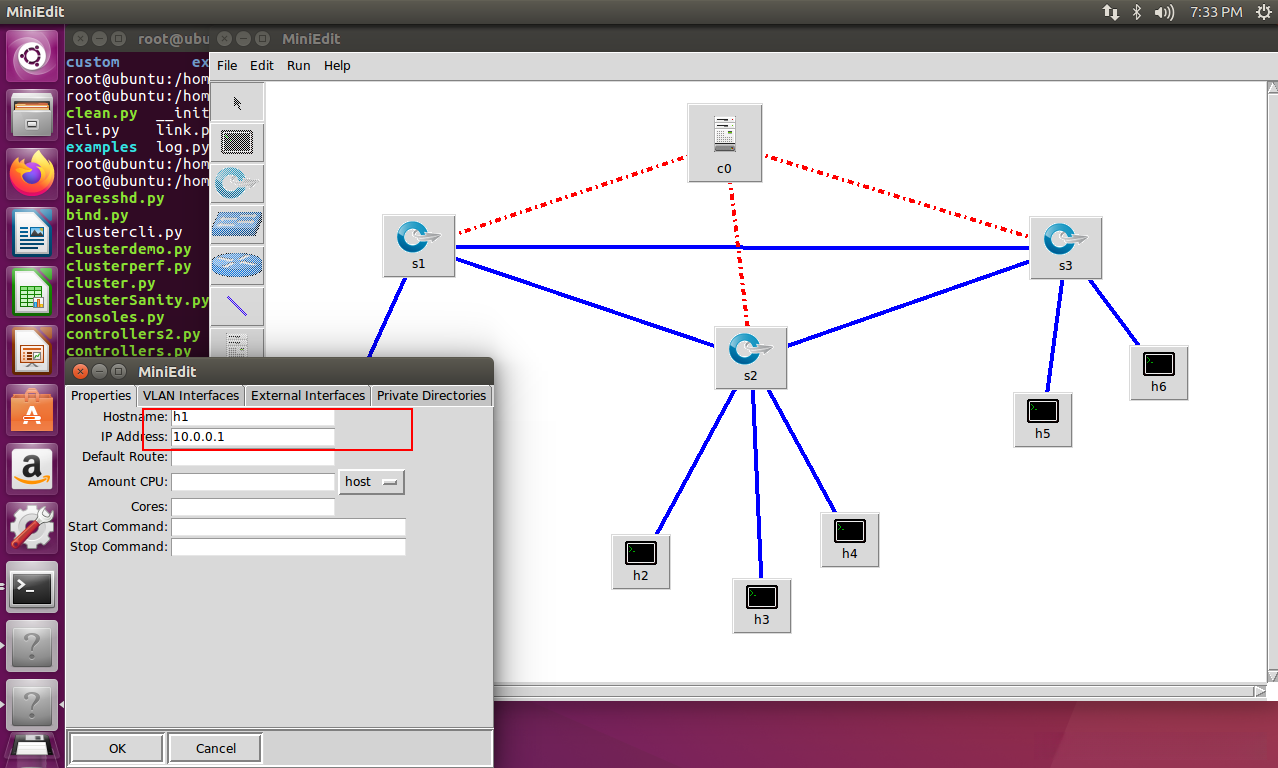

设置主机h1、h2、h3、h4、h5、h6，依次为10.0.0.1、10.0.0.2、10.0.0.3、10.0.0.4、10.0.0.5、10.0.0.6

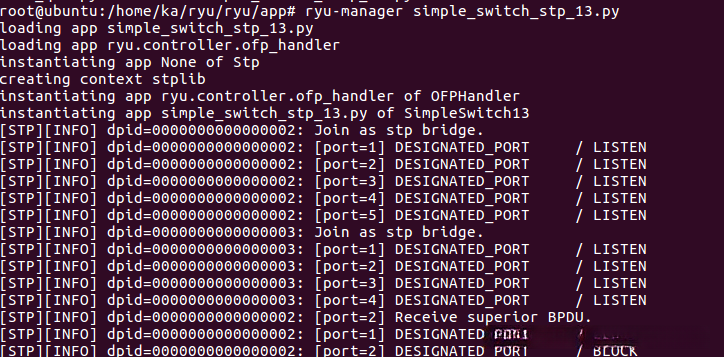

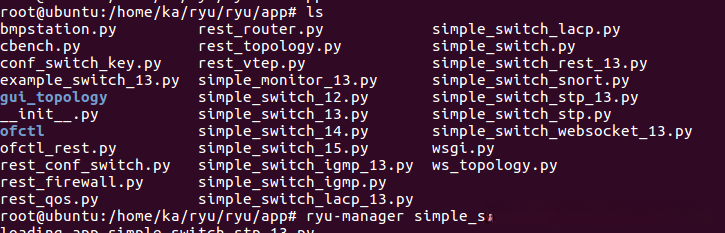

再打开一个terminal，输入cd /ryu/ryu/app，输入ryu-manager命令

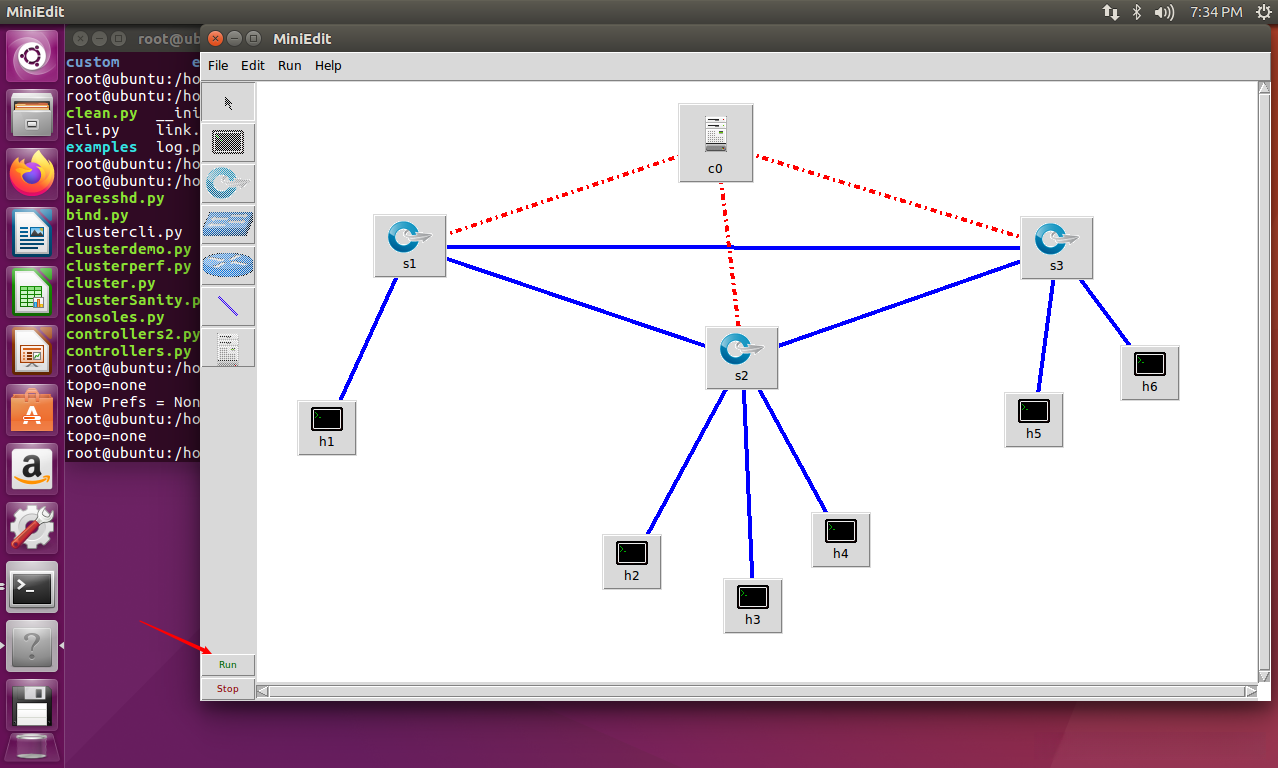

运行Run

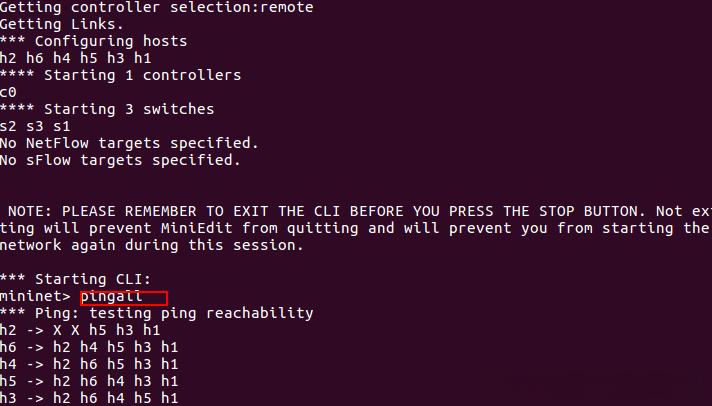

在mininet命令行中输入pingall

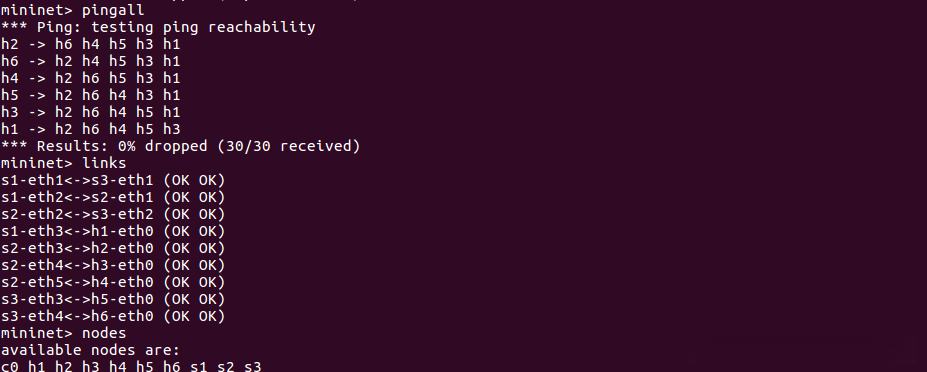

会发现网络里面会有丢包的现象，再次pingall，会发现整个网络都通，没有丢包现象，输入links命令查看链路状态，输入node查看所有节点

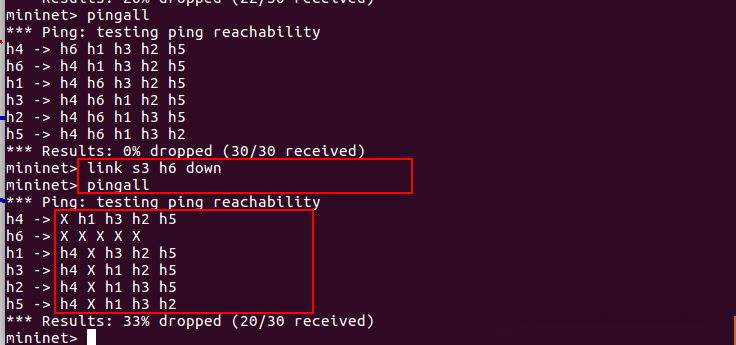

断开s3-h6的链路，重新pingall，可以发现，主机h6无法与其他主机进行通信

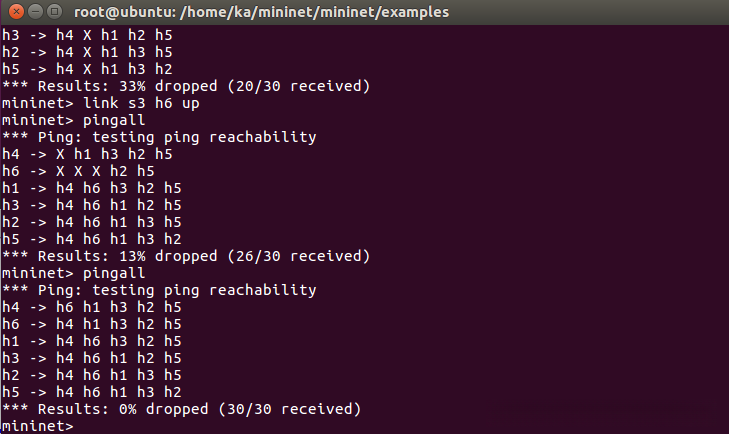

再重新连接s3-h6的链路，重新pingall，可以发现h6可以与其他主机通信

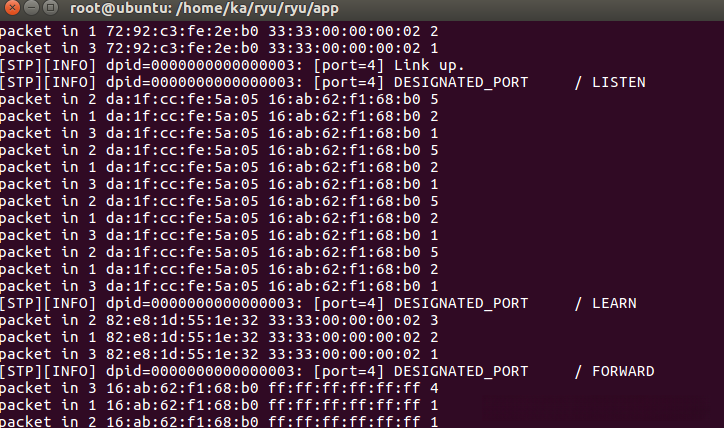

在ryu窗口里，节点之间信息包的传递
