华为eNSP三层交换机的VLAN口设置实验

阅读量：

实验环境

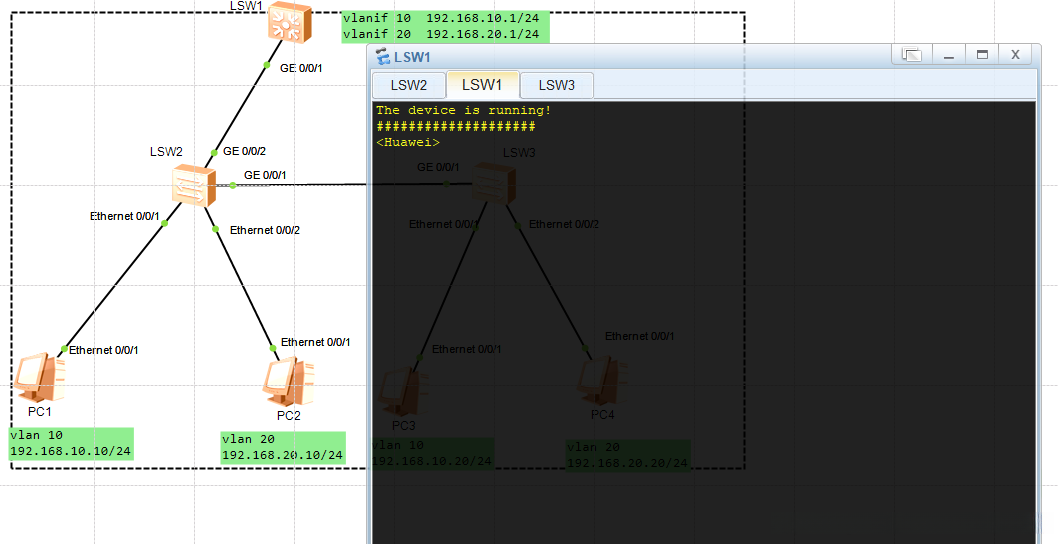

实现PC1、2、3、4互通

在这里插入图片描述

实验步骤

打开eNSP设置环境，开启设备 ：

在这里插入图片描述

LSW2设置 ：

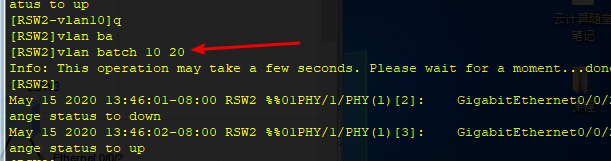

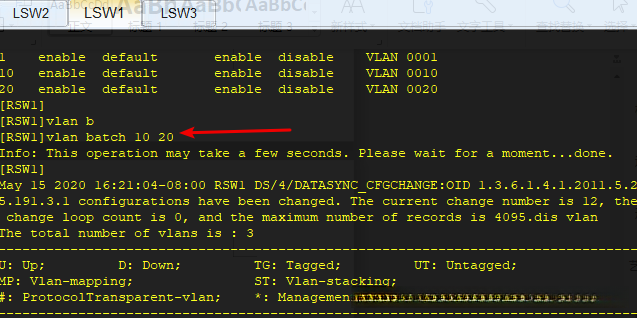

声明vlan 10 20

在这里插入图片描述

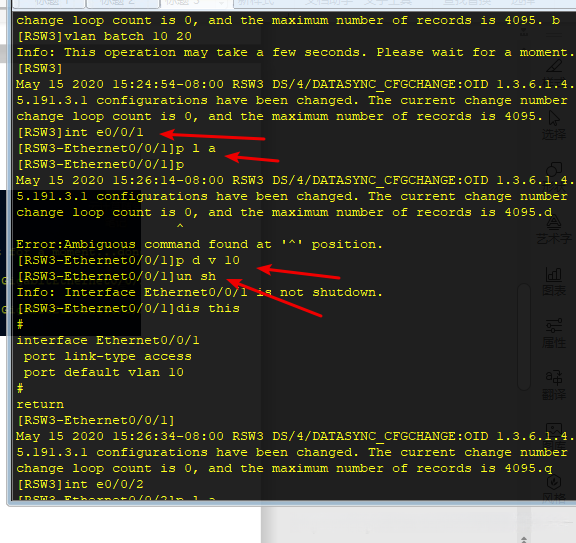

进入e1口设置

在这里插入图片描述

进入e2口设置

在这里插入图片描述

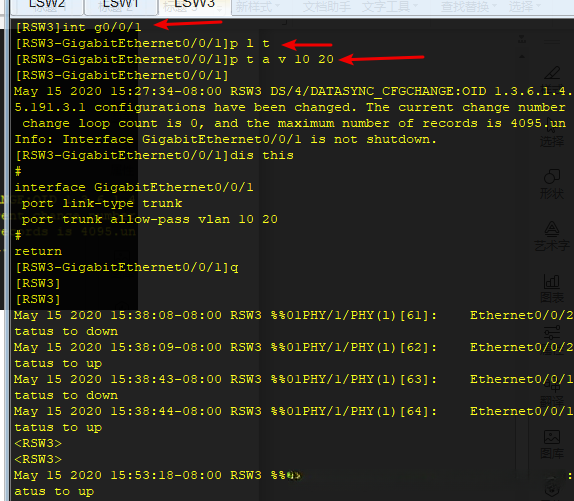

二层交换机连线口g1，设置Trunk

在这里插入图片描述

g0/0/2同上设置

接下来设置三层交换机LSW1 :

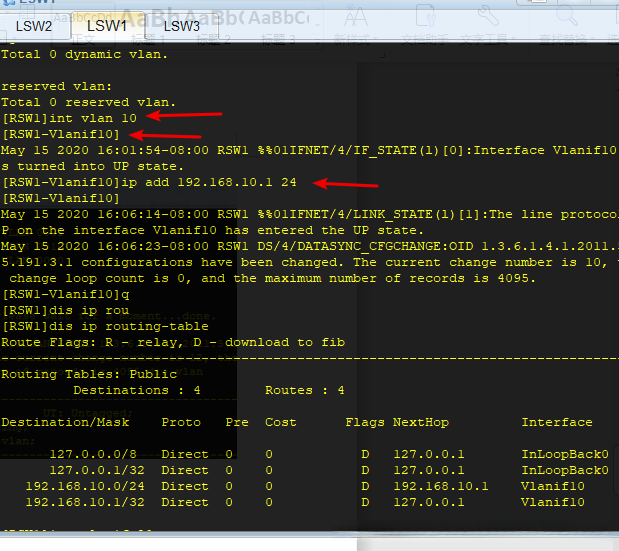

LSW1创建网关和连接vlan口

在这里插入图片描述
在这里插入图片描述

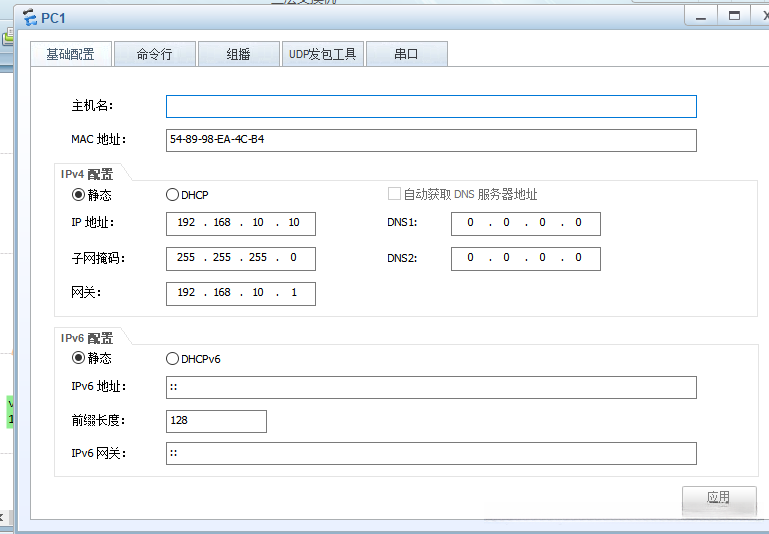

配置PC机地址

在这里插入图片描述

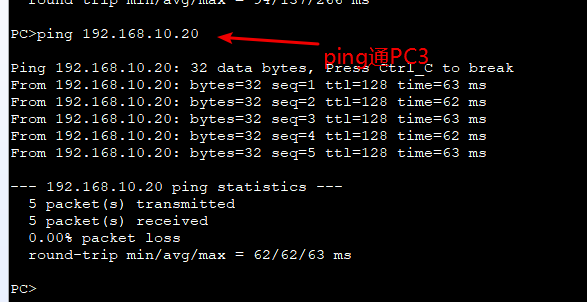

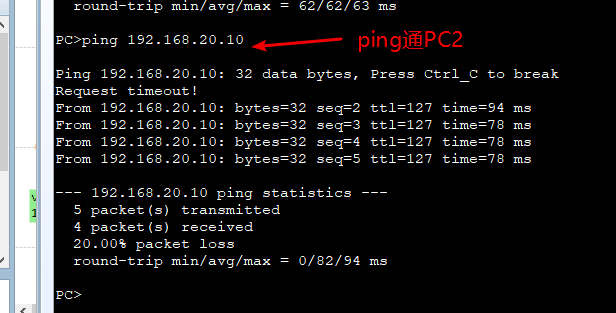

完成后测试连接通不通

在这里插入图片描述
在这里插入图片描述

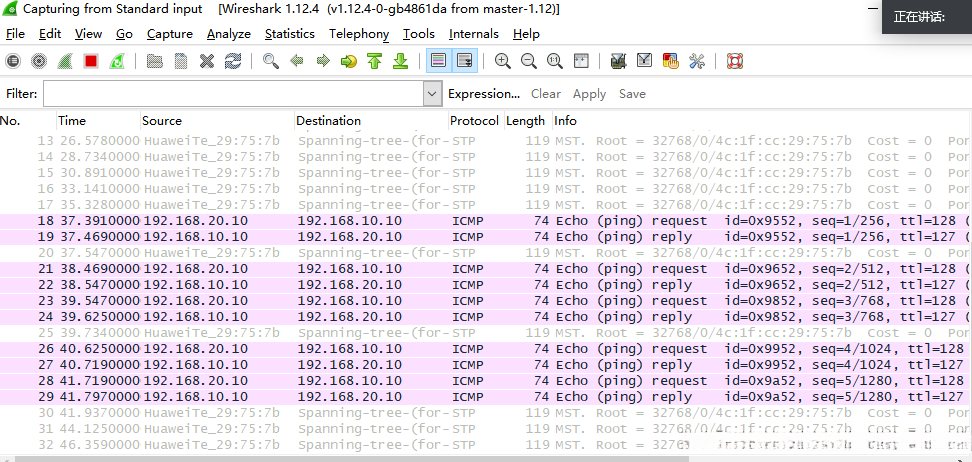

抓包信息

在这里插入图片描述
