光栅图形学-中点画圆法
发布时间
阅读量：
阅读量
圆定义为所有与中心点（Xc,Yc）距离等于半径r的所有点的集合；当圆心位于坐标原点时，则存在四条对称轴：x=0、y=0以及x=y和x=-y；已知圆弧上的某一点坐标（x,y），则可以通过对称性得到另外七个对应点；这种几何特性被称为八重对称性；因此，在扫描转换1/8范围内的圆弧后，其余7/8范围内的像素分布可以通过八重对称性规律自动确定。
中点画圆法：首先定义函数F(x,y) = x² + y² - R²，则当点(x,y)位于圆周上时有F(X,Y)=0；当该点位于圆外时有F(X,Y)>0；而当该点位于圆内时则有F(X,Y)<0。与中点画线法类似地，则需要构造相应的判别式以实现绘图过程中的决策逻辑
d=F(M)=F(Xp+1, Yp-0.5)=(Xp+1)^2 + (Yp-0.5)^2 - R^2.
若d<0,取P1（Xp,Yp）,否则取P2（Xp,Yp-1）.

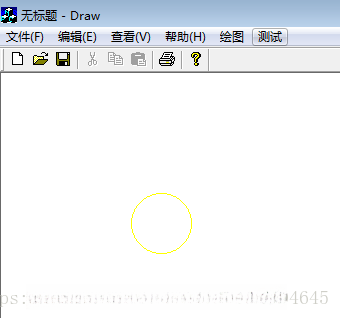

运行结果（可能不太显眼）：
实现代码：
从第一个像素（0，R）开始画。
void CDrawView::MiddleDrawcircle(int x0,int y0,int r,int color)
{
//中点画圆算法
//d>0 像素点在圆外 d<0 像素点在圆内
CClientDC dc(this);
int x,y;
float d;
x=0; //初始点
y=r; //从圆上一点开始画
d=1.25-r; //初始的d值
dc.SetPixel(x+x0,y+y0,color); //分为八个对称点
dc.SetPixel(-x+x0,y+y0,color);
dc.SetPixel(x+x0,-y+y0,color);
dc.SetPixel(-x+x0,-y+y0,color);
dc.SetPixel(y+x0,x+y0,color);
dc.SetPixel(-y+x0,x+y0,color);
dc.SetPixel(y+x0,-x+y0,color);
dc.SetPixel(-y+x0,-x+y0,color);
while(x<=y)
{
if(d>0) //中点在上面
{
d+=2*(x-y)+5; //修改d
y--;
}
else
d+=2*x+3; //d加上d的增量
x++;
dc.SetPixel(x+x0,y+y0,color); //分为八个对称点
dc.SetPixel(-x+x0,y+y0,color);
dc.SetPixel(x+x0,-y+y0,color);
dc.SetPixel(-x+x0,-y+y0,color);
dc.SetPixel(y+x0,x+y0,color);
dc.SetPixel(-y+x0,x+y0,color);
dc.SetPixel(y+x0,-x+y0,color);
dc.SetPixel(-y+x0,-x+y0,color);
}
} 全部评论 (0)
