OSPF的优化：

OSPF优化的核心目的是减少LSA的更新频率。具体方法包括：通过聚合实现流量分发以及划分特区以降低广播风暴风险。

1.汇总：

OSPF进行区域汇总的作用是为了减少OSPF骨干区域从非骨干区域学习到的路由信息。 而OSPF汇总实质上是进行区域汇总。区域汇总就是对该区域内传递路由信息的LSA进行汇总。

区域汇总又分为域间路由汇总和域外路由汇总。

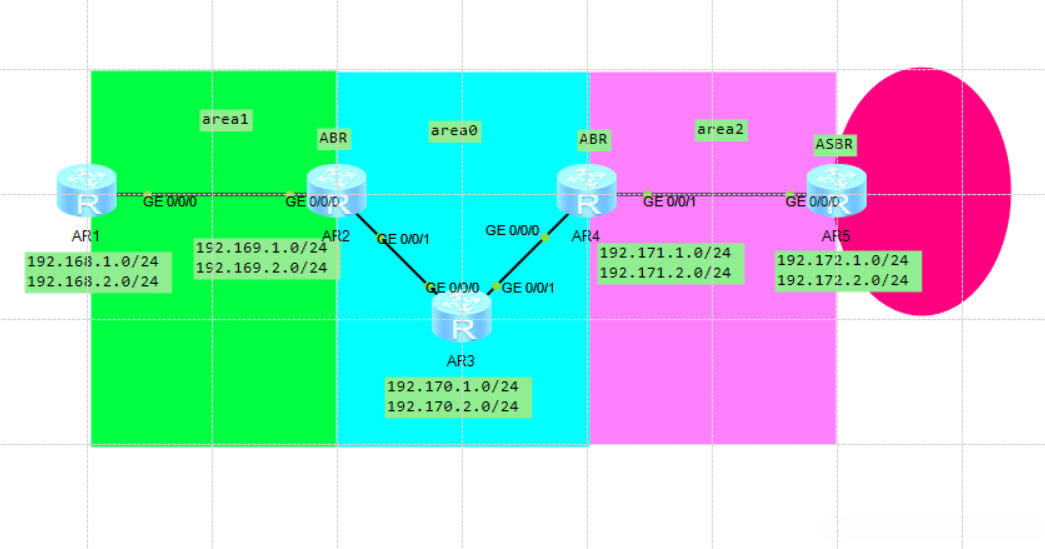

如图所示，在此情境下：

在该拓扑图中看到，在当前配置中，

Area 0 和 Area 2 被识别为非骨干链路；

路由器 R2 被指定为 Area 0 和 Area 1 的 ABR；

路由器 R4 则被配置为 Area 0 和 Area 2 的 ABR；

此外，在域外区域运行的是 OSPF 协议，
并且路由器 R5 被指定为 ASBR，
并负责重发其自身的环回信息。

此时打开 R3 的 OSPF 路由表时：

观察到该路由器上有大量来自其他区域的路由信息；

这时可以选择进行 OSPF 路由汇总。

复制代码

>       1. <r3>display   ip routing-table  protocol  ospf

>
>       2. Route Flags: R - relay, D - download to fib
>
>       3. ------------------------------------------------------------------------------
>
>       4. Public routing table : OSPF
>
>       5.          Destinations : 10       Routes : 10
>
>       6.
>
>       7. OSPF routing table status : <Active>
>
>       8.          Destinations : 10       Routes : 10
>
>       9.
>
>       10. Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
>
>       11.
>
>       12.         1.0.0.0/30  OSPF    10   2           D   2.0.0.1         GigabitEthernet
>
>       13. 0/0/0
>
>       14.         4.0.0.0/30  OSPF    10   2           D   3.0.0.2         GigabitEthernet
>
>       15. 0/0/1
>
>       16.     192.168.1.1/32  OSPF    10   2           D   2.0.0.1         GigabitEthernet
>
>       17. 0/0/0
>
>       18.     192.168.2.1/32  OSPF    10   2           D   2.0.0.1         GigabitEthernet
>
>       19. 0/0/0
>
>       20.     192.169.1.1/32  OSPF    10   1           D   2.0.0.1         GigabitEthernet
>
>       21. 0/0/0
>
>       22.     192.169.2.1/32  OSPF    10   1           D   2.0.0.1         GigabitEthernet
>
>       23. 0/0/0
>
>       24.     192.171.1.1/32  OSPF    10   1           D   3.0.0.2         GigabitEthernet
>
>       25. 0/0/1
>
>       26.     192.171.2.1/32  OSPF    10   1           D   3.0.0.2         GigabitEthernet
>
>       27. 0/0/1
>
>       28.     192.172.1.0/24  O_ASE   150  1           D   3.0.0.2         GigabitEthernet
>
>       29. 0/0/1
>
>       30.     192.172.2.0/24  O_ASE   150  1           D   3.0.0.2         GigabitEthernet
>
>       31. 0/0/1
>
>       32.
>
>       33. OSPF routing table status : <Inactive>
>
>       34.          Destinations : 0        Routes : 0
>
>
>

①域间路由汇总：

**域间区组指的是OSPF领域之间的关系，在各个OSPF领域间的ABRs（Area Border Router）中将传播的三种类型的LSA（Link State Advertisements）进行汇总操作（汇总后会将本区域内存储前三种类型的LSA信息），仅限于ABRs中执行此汇总功能

在图中就是对R2和R4进行汇总（域间路由汇总是作用在ABR上的）

复制代码

 //对区域0和区域1的域间ABR进行汇总   #！！！注意，汇总是汇总非骨干路由信息


 [r2]ospf 1 router-id  2.2.2.2

 [r2-ospf-1-area-0.0.0.0]area 1

 [r2-ospf-1-area-0.0.0.1]abr-summary 192.168.0.0   255.255.252.0

 [r2-ospf-1-area-0.0.0.1]abr-summary 192.169.0.0 255.255.252.0



 //此时打开R3的OSPF路由表查看路由信息

 <r3>display  ip routing-table  protocol  ospf

 Route Flags: R - relay, D - download to fib

 ------------------------------------------------------------------------------

 Public routing table : OSPF

      Destinations : 8        Routes : 8



 OSPF routing table status : <Active>

      Destinations : 8        Routes : 8



 Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface



     1.0.0.0/30  OSPF    10   2           D   2.0.0.1         GigabitEthernet

 0/0/0

     4.0.0.0/30  OSPF    10   2           D   3.0.0.2         GigabitEthernet

 0/0/1

     192.168.0.0/22  OSPF    10   2           D   2.0.0.1         GigabitEthernet

 0/0/0

     192.169.0.0/22  OSPF    10   1           D   2.0.0.1         GigabitEthernet

 0/0/0

     192.171.1.1/32  OSPF    10   1           D   3.0.0.2         GigabitEthernet

 0/0/1

     192.171.2.1/32  OSPF    10   1           D   3.0.0.2         GigabitEthernet

 0/0/1

     192.172.1.0/24  O_ASE   150  1           D   3.0.0.2         GigabitEthernet

 0/0/1

     192.172.2.0/24  O_ASE   150  1           D   3.0.0.2         GigabitEthernet

 0/0/1



 OSPF routing table status : <Inactive>

      Destinations : 0        Routes : 0





 #此时区域0和区域2的路由信息已经被汇总

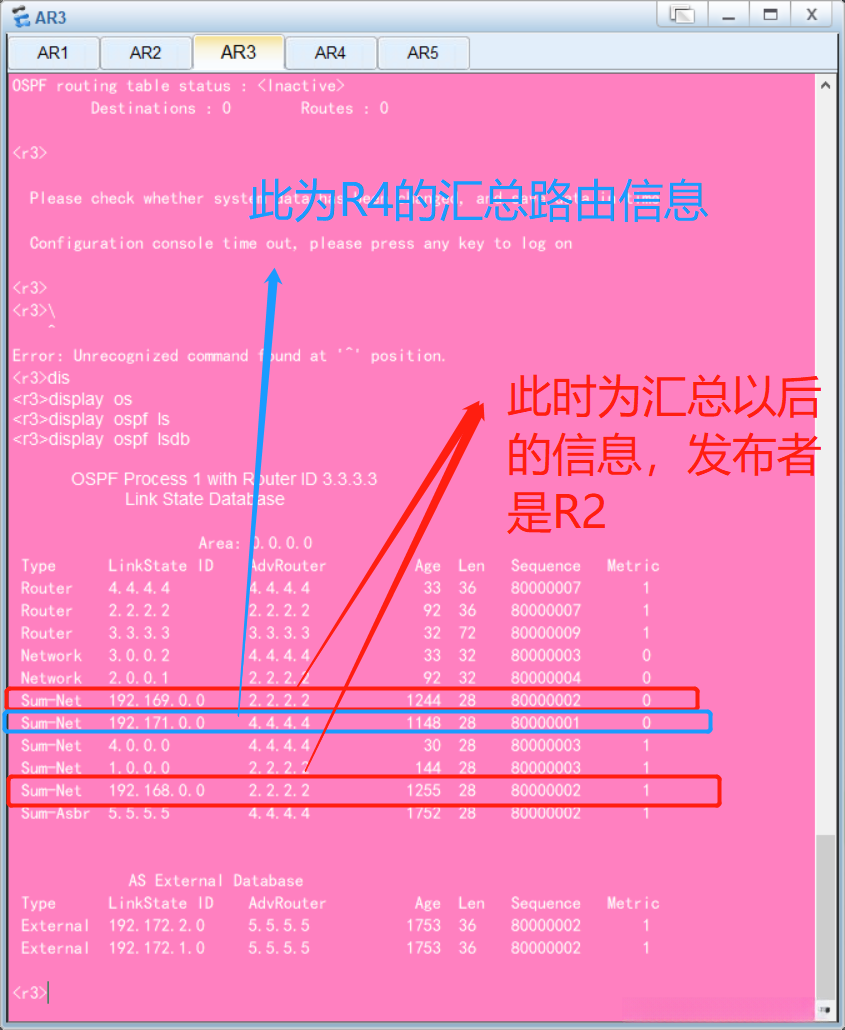

此时可以从汇总之后的R4的LSDB表上看到，area1的LSDB信息以及被汇总

再去未汇总前的R2的LSDB表上查看：

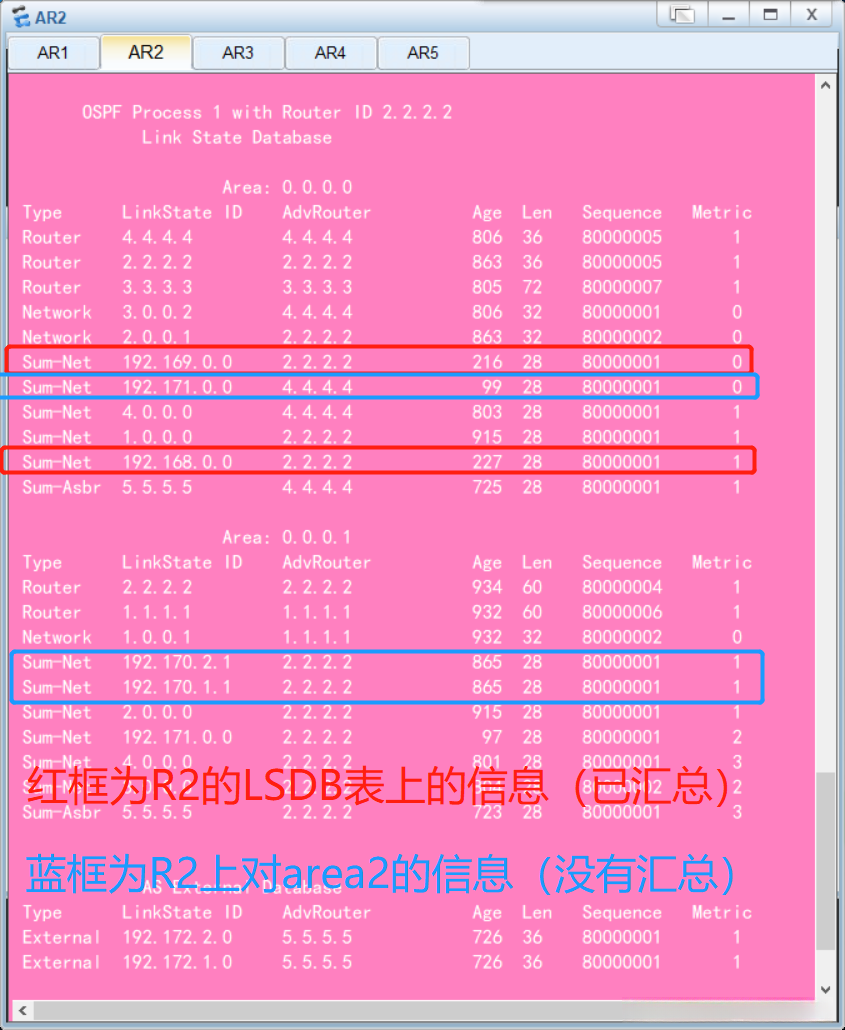

可以明显的对比出R2在汇总后，本地的路由LSA信息减少对比R4

此时再在R4上进行汇总：

复制代码

 //对区域0和区域2的域间ABR进行汇总

 [r4]ospf  1  router-id  4.4.4.4

 [r4-ospf-1]area 2

 [r4-ospf-1-area-0.0.0.2]abr-summary  192.171.0.0  255.255.252.0



 //此时在去打开R3的ospf路由表，此时区域1和区域2的路由信息以及汇总完

 <r3>display   ip routing-table  protocol  ospf

 Route Flags: R - relay, D - download to fib

 ------------------------------------------------------------------------------

 Public routing table : OSPF

      Destinations : 7        Routes : 7



 OSPF routing table status : <Active>

      Destinations : 7        Routes : 7



 Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface



     1.0.0.0/30  OSPF    10   2           D   2.0.0.1         GigabitEthernet

 0/0/0

     4.0.0.0/30  OSPF    10   2           D   3.0.0.2         GigabitEthernet

 0/0/1

     192.168.0.0/22  OSPF    10   2           D   2.0.0.1         GigabitEthernet

 0/0/0

     192.169.0.0/22  OSPF    10   1           D   2.0.0.1         GigabitEthernet

 0/0/0

     192.171.0.0/22  OSPF    10   1           D   3.0.0.2         GigabitEthernet

 0/0/1

     192.172.1.0/24  O_ASE   150  1           D   3.0.0.2         GigabitEthernet

 0/0/1

     192.172.2.0/24  O_ASE   150  1           D   3.0.0.2         GigabitEthernet

 0/0/1



 OSPF routing table status : <Inactive>

      Destinations : 0        Routes : 0

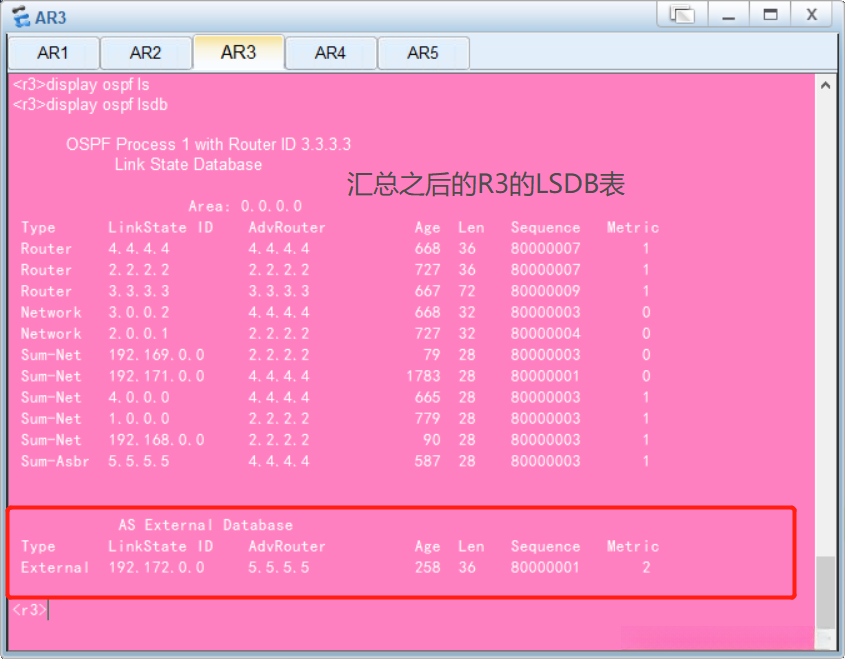

此时再去R3的LSDB表上查看信息：

②域外路由汇总

通过ASBR设备将通过重发布导入5类/7类LSA到OSPF域内进行汇总操作。仅此设备运行该功能。（汇总后保存本地的5类和7类LSA信息）

复制代码

 [r5]ospf 1 router-id  5.5.5.5


 [r5-ospf-1]asbr-summary  192.172.0.0  255.255.252.0



 //此时打开R3上的OSPF路由表 --- 此时R5的域外环回192.172.1.0和192.172.2.0已经别汇总完

 <r3>display   ip routing-table  protocol  ospf

 Route Flags: R - relay, D - download to fib

 ------------------------------------------------------------------------------

 Public routing table : OSPF

      Destinations : 6        Routes : 6



 OSPF routing table status : <Active>

      Destinations : 6        Routes : 6



 Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface



     1.0.0.0/30  OSPF    10   2           D   2.0.0.1         GigabitEthernet

 0/0/0

     4.0.0.0/30  OSPF    10   2           D   3.0.0.2         GigabitEthernet

 0/0/1

     192.168.0.0/22  OSPF    10   2           D   2.0.0.1         GigabitEthernet

 0/0/0

     192.169.0.0/22  OSPF    10   1           D   2.0.0.1         GigabitEthernet

 0/0/0

     192.171.0.0/22  OSPF    10   1           D   3.0.0.2         GigabitEthernet

 0/0/1

     192.172.0.0/22  O_ASE   150  2           D   3.0.0.2         GigabitEthernet

 0/0/1



 OSPF routing table status : <Inactive>

      Destinations : 0        Routes : 0

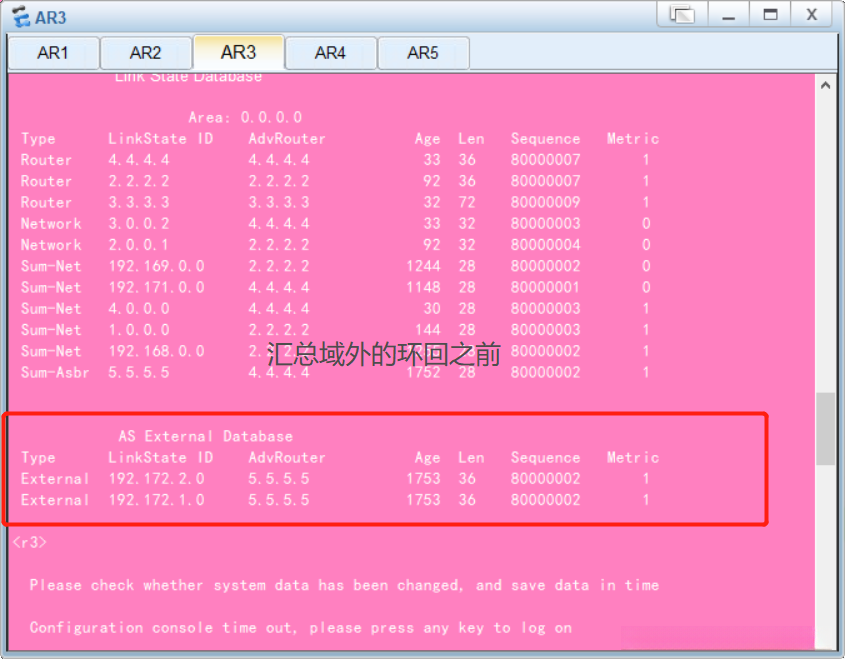

此时可以对比R3汇总域外环回的信息：（汇总前）

此时可以对比R3汇总域外环回的信息：（汇总后）

③域外汇总网段LSA中的开销值:

OSPF对域外汇总网段的费用值存在两类情况（其中前五类与第七类的LSA已作介绍）

类别1:当开销值类型设定为类别1时, 汇总网段的费用值相当于明细路由的最大费用度量值

类型2: 当开销值类别为类型2时，则表示汇总网段的开销值等于明细路由的最大费用值加上x（默认1）。

而具体的修改种子度量值则是在ASBR汇总时就行修改的（默认为类型1）

复制代码

 //在ASBR上进行汇总,然后修改cost值


 [r5-ospf-1]asbr-summary 192.172.0.0  255.255.252.0 cost 5



 //此时在打开OSPF表格查看，域外的cost值

 <r3>display   ip  routing-table  protocol  ospf

 Route Flags: R - relay, D - download to fib

 ------------------------------------------------------------------------------

 Public routing table : OSPF

      Destinations : 6        Routes : 6



 OSPF routing table status : <Active>

      Destinations : 6        Routes : 6



 Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface



     1.0.0.0/30  OSPF    10   2           D   2.0.0.1         GigabitEthernet

 0/0/0

     4.0.0.0/30  OSPF    10   2           D   3.0.0.2         GigabitEthernet

 0/0/1

     192.168.0.0/22  OSPF    10   2           D   2.0.0.1         GigabitEthernet

 0/0/0

     192.169.0.0/22  OSPF    10   1           D   2.0.0.1         GigabitEthernet

 0/0/0

     192.171.0.0/22  OSPF    10   1           D   3.0.0.2         GigabitEthernet

 0/0/1

     192.172.0.0/22  O_ASE   150  5           D   3.0.0.2         GigabitEthernet

 0/0/1



 OSPF routing table status : <Inactive>

      Destinations : 0        Routes : 0

2.设置特殊区域：减少非骨干区域的LSA信息

特殊区域:

OSPF系统中一共有四类特殊区域；四类特殊的网络分组则进一步划分为两大类别；每个大类别则进一步划分为两个细分领域

第一大类：

第一大类的特殊区域主要作用于远离骨干的区域（不包括ASBR区域）

①特殊区域(stub):末梢区域

要求: 1. 非核心网段 2. 区域中不应配置跨区组网虚链路 3. 区域内不应配置ASBR（无法进行业务重发） 4. 可以通过管道将不合法化的但符合规范的非核心网段进行配置

而满足要求的区域可以被配置为末梢区域(STUB)

若将该区域配置为末梢网络段，则该区域能够完全隔离接收4号段与5号段的本地安全完整性检验报文（即不接收域外数据包）。但为了确保该端能够正常接收到域外节点发送来的路由信息，则必须设置一条默认 route 指向主干网络段以保持通信连接；而当配置为末梢网络段之后，则会自动建立一条通往主干网络段的三类缺省路由

注意：在完成该area内ABR的末梢区域配置后，则需要在同一区域内所有其他路由器也相应地进行STUB参数设置，并确保特殊区域与STUB参数进行一一对应以确保邻居关系的有效建立。完成上述STUB参数配置之后，在该末梢区域内仅会包含1.2.3类相关的LSA信息记录于其LSBD表中。

复制代码

 //R2上也要配置对应的stub


 [r2]ospf 1 router-id  2.2.2.2

 [r2-ospf-1]area 1

 [r2-ospf-1-area-0.0.0.1]stub



 //R1上也要配置对应的stub --- 否则无法特殊区域无法匹配 --建立不了邻居关系

 [r1]ospf 1 router-id  1.1.1.1

 [r1-ospf-1]area 1

 [r1-ospf-1-area-0.0.0.1]stub



 //此时打开R1的LSDB表

 [r1]display   ospf  lsdb



 	 OSPF Process 1 with Router ID 1.1.1.1

 		 Link State Database



 		         Area: 0.0.0.1

  Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric

  Router    2.2.2.2         2.2.2.2             83  60    80000005       1

  Router    1.1.1.1         1.1.1.1             86  60    80000004       1

  Network   1.0.0.2         2.2.2.2             83  32    80000002       0

  Sum-Net   0.0.0.0         2.2.2.2            128  28    80000001       1

  Sum-Net   192.170.2.1     2.2.2.2            128  28    80000001       1

  Sum-Net   192.170.1.1     2.2.2.2            128  28    80000001       1

  Sum-Net   2.0.0.0         2.2.2.2            128  28    80000001       1

  Sum-Net   192.171.0.0     2.2.2.2            128  28    80000001       2

  Sum-Net   4.0.0.0         2.2.2.2            128  28    80000001       3

  Sum-Net   3.0.0.0         2.2.2.2            128  28    80000001       2

②特殊区域(Totally stub):完全末梢区域

在末梢区域的基础上进一步拒绝学习3类LSA（仅保留3类的缺省路由）

最末端的LSDB数据库表仅包含一条默认路由，并且本地域的一级和二级LSP数据。

复制代码

 #stub no-summary 只需要在ABR上设置,无需在stub区域内的其他路由器上配置


 [r2-ospf-1-area-0.0.0.1]stub no-summary





 //此时R1上的LSDB表上已经没有3.4.5.7类LSA（有且仅有一条3类的缺省路由）

 [r1]display ospf lsdb



 	 OSPF Process 1 with Router ID 1.1.1.1

 		 Link State Database



 		         Area: 0.0.0.1

  Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric

  Router    2.2.2.2         2.2.2.2             39  60    80000006       1

  Router    1.1.1.1         1.1.1.1             35  60    80000009       1

  Network   1.0.0.1         1.1.1.1             35  32    80000002       0

  Sum-Net   0.0.0.0         2.2.2.2            341  28    80000001       1

第二大类:

第二大类的特殊区域主要作用于远离骨干的ASBR区域（不包括ABR区域）

①特殊区域(NSSA):

要求:

必须避免选择骨干区域；
不应包含任何跨越区域的虚链路；
该区域内必须包含至少一个ASBR节点（负责重发布功能）。

该满足特定条件的区域可被配置为非完全末梢区段（NSS A）。在此之后，则该区段仅存储1、2、3类别型别的 LSA，并且此区段将排斥4、5两类 LSA （即不接收外部数据）。随后增添7类别型别（相当于对4-5两类进行重命名操作），其作用与原有4-5两类 LSA 完全一致。在 NSS A 区域内，则会将原有的5类别 LSA 转换为新添的7类别 LSA ，而新增添的所有 7 类别 LSA 将局限于 NSS A 区域内部。具体而言，在此过程中，“将 7 类别转换回 5 类别（跳过 4 类别 LSA），然后发送至骨干区域。”

仅当NSSA处于不活跃状态时才会拒绝来自骨干网络外部的信息。它仅限于接收本地网络内部发出的外部流量（通常采用7种LSA类型进行分类）。其主要原因在于该区域内缺乏4号和5号两类LSA数据。因此无法接收到来自骨干网络外部的数据包。

注意：除了在ASBR上对应的area需设置为nssa之外，在该区域内所有其他路由器也需进行相应的配置（否则会导致该区域与其他区域之间无法正常实现邻居通信）

复制代码

 //ABSR上配置为nssa区域


 [r5]ospf 1 router-id 5.5.5.5

 [r5-ospf-1]area 2

 [r5-ospf-1-area-0.0.0.2]nssa



 //此时打开R4上的LSDB表

 [r4]display  ospf  lsdb



 	 OSPF Process 1 with Router ID 4.4.4.4

 		 Link State Database



 		         Area: 0.0.0.0

  Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric

  Router    4.4.4.4         4.4.4.4             56  36    8000000C       1

  Router    2.2.2.2         2.2.2.2            572  36    8000000A       1

  Router    3.3.3.3         3.3.3.3            512  72    8000000C       1

  Network   3.0.0.2         4.4.4.4            511  32    80000006       0

  Network   2.0.0.1         2.2.2.2            572  32    80000007       0

  Sum-Net   192.169.0.0     2.2.2.2            556  28    80000007       0

  Sum-Net   192.171.0.0     4.4.4.4             56  28    80000008       0

  Sum-Net   4.0.0.0         4.4.4.4             56  28    8000000A       1

  Sum-Net   1.0.0.0         2.2.2.2            556  28    80000007       1

  Sum-Net   192.168.0.0     2.2.2.2            549  28    80000002       1



 		         Area: 0.0.0.2

  Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric

  Router    4.4.4.4         4.4.4.4             15  60    80000004       1

  Router    5.5.5.5         5.5.5.5             16  36    80000005       1

  Network   4.0.0.2         5.5.5.5             16  32    80000001       0

  Sum-Net   192.169.0.0     4.4.4.4             56  28    80000001       2

  Sum-Net   192.170.2.1     4.4.4.4             56  28    80000001       1

  Sum-Net   192.170.1.1     4.4.4.4             56  28    80000001       1

  Sum-Net   2.0.0.0         4.4.4.4             56  28    80000001       2

  Sum-Net   1.0.0.0         4.4.4.4             56  28    80000001       3

  Sum-Net   192.168.0.0     4.4.4.4             56  28    80000001       3

  Sum-Net   3.0.0.0         4.4.4.4             56  28    80000001       1

  NSSA      0.0.0.0         4.4.4.4             56  36    80000001       1

  NSSA      192.172.0.0     5.5.5.5             74  36    80000001       5





 		 AS External Database

  Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric

  External  192.172.0.0     4.4.4.4             14  36    80000001       5

  External  192.172.0.0     5.5.5.5           2360  36    80000002       5

②特殊区域(Totally NSSA):

完全NSSA区域，在NSSA区域的基础上进一步拒绝学习3类LSA

彻底实现NSSA区域内的LSDB表中仅会包含一至三类别LSAs（其中 NSSA需借助七类别LSAs以实现本地域外信息向骨干网传输）。然而，在完整覆盖NSAS范围后的区域内会存在两种默认静态路由通往骨干链路（其中之一属三类别缺省型而另一个则属七类别缺省型）。值得注意的是，在该NSAS节点自身的LSP路由表中应优先接纳三类别缺省型路径以替代七类别型路径。

只需要在ASBR上设置,无需在stub区域内配置

复制代码

 //配置在ABR上


 [r4]ospf 1 router-id  5.5.5.5

 [r4-ospf-1]area 2

 [r4-ospf-1-area-0.0.0.2]nssa  no-summary



 [r4]display ospf  lsdb



 	 OSPF Process 1 with Router ID 4.4.4.4

 		 Link State Database



 		         Area: 0.0.0.0

  Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric

  Router    4.4.4.4         4.4.4.4            392  36    8000000D       1

  Router    2.2.2.2         2.2.2.2            908  36    8000000B       1

  Router    3.3.3.3         3.3.3.3            848  72    8000000D       1

  Network   3.0.0.2         4.4.4.4            848  32    80000007       0

  Network   2.0.0.1         2.2.2.2            908  32    80000008       0

  Sum-Net   192.169.0.0     2.2.2.2            892  28    80000008       0

  Sum-Net   192.171.0.0     4.4.4.4             40  28    8000000A       0

  Sum-Net   4.0.0.0         4.4.4.4             40  28    8000000C       1

  Sum-Net   1.0.0.0         2.2.2.2            892  28    80000008       1

  Sum-Net   192.168.0.0     2.2.2.2            885  28    80000003       1



 		         Area: 0.0.0.2

  Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric

  Router    4.4.4.4         4.4.4.4             29  60    8000000A       1

  Router    5.5.5.5         5.5.5.5             30  36    8000000B       1

  Network   4.0.0.2         5.5.5.5             31  32    80000002       0

  Sum-Net   0.0.0.0         4.4.4.4             40  28    80000001       1

  NSSA      0.0.0.0         4.4.4.4             30  36    80000003       1

  NSSA      192.172.0.0     5.5.5.5           1501  36    80000001       5





 		 AS External Database

  Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric

  External  192.172.0.0     4.4.4.4             30  36    80000001       5

总结:

当配置特殊区域时,需要关注缺省方向.自动设置的缺省必须保持与手动设置的一致性.

为了使OSPF区域能够访问ISP，默认情况下必须将ISP配置为骨干接口。其原因在于其它网络区会默认可达该骨干接口（特别提醒需注意手动配置的默认可达与某些特殊情况下的方向配置）

OSPF中的特殊标记位:

E位:一般置1,代表支持5类LSA(置0,表示为特殊区域)

N位:一般置0,只有在NSSA区域中置1,代表支持7类LSA

P位:如果置1,则代表该LSA信息支持7类转化为5类

复制代码

 //取一个7类的LSA查看




   Type      : NSSA

   Ls id     : 192.172.0.0

   Adv rtr   : 5.5.5.5

   Ls age    : 533

   Len       : 36

   Options   :  NP

   seq#      : 80000001

   chksum    : 0x71ce

   Net mask  : 255.255.252.0

   TOS 0  Metric: 5

   E type    : 2

   Forwarding Address : 4.0.0.2

   Tag       : 1

   Priority  : Low

全部评论 (0)

还没有任何评论哟~

动态路由OSPF路由协议

动态路由OSPF协议一、相关概念 1.1自治系统AS） 1.2外部网关协议（EGP） 1.3内部网关协议（IGP）二、OSPF工作过程 2.1：建立邻居列表 2.2：链路状态数据库 2.3：生成路...

动态路由协议——OSPF

动态路由协议静态路由的缺点在于无法适应网络中的各种变化，每一条路由都是管理员自己手动配置的。动态路由协议的基本原理不像静态路由那样，它的基本原理就是各个路由器之间通过交互某种报文信息，这种报文中包...

动态路由协议（OSPF）

文章目录一、OSPF基本概念和工作过程 1.AS概念与分类 2.OSPF 3.OSPF的工作过程二、OSPF区域 1.骨干区域/非骨干区域 2.路由器（DR和BDR） 1RouterID：OSPF...

OSPF动态路由协议⑤

扩展配置： 1，手工认证在OSPF数据包交互中，邻居之间的数据报中将携带认证口令，两边认证口令相同，则意味着身份合法。OSPF的手工认证总共分为三种：接口认证：相当于在接口上配置接口认证，并需要...

OSPF动态路由协议④

OSPF的优化： OSPF优化的实质是为了减少LSA的更新量，主要方法有：汇总和设置特殊区域 1.汇总： OSPF进行区域汇总的作用是为了减少OSPF骨干区域从非骨干区域学习到的路由信息。而OSPF汇...

OSPF动态路由协议②

OSPF数据包（抓包分析）： OSPF协议是跨层封装的协议，跨四层封装，直接将应用层的数据封装在网络层协议后面的。OSPF数据包的中协议号字段为89。分析实验图： OSPF数据包基本结构:头部信息+...

OSPF动态路由协议⑥

重发布作用：在网络中，运行多种路由协议或者相同协议的不同进程因为协议之间不能直接沟通计算，需要重发布来实现路由共享（进程之间也是独立进行运转和计算的）条件: ①必须存在ASBR（同时连接两种协议...

动态路由协议(OSPF)

OSPF：开放式最短路径优先协议 1.无类别链路状态路由协议—组播更新协议：224.0.0.5/6 2.触发更新、周期更新（30min）；跨层封装到网络层–协议号89 3.基于LSA更新导致更新量很大...

动态路由协议——ospf

记录每日所学一、什么是OSPF ospf概述： 1.ospf（开放式最短路径优先）是一个内部网关协议，用于在单一自治系统（autonomoussystem，AS）内决策路由。

动态路由协议——OSPF

文章目录前言一、OSPF与RIP的对比 1.RIP的表现 2.OSPF 二、版本对比三、RIPV2和OSPFV2的异同相同点：不同点：为什么？四、区域划分 1.分类 2.区域划分的主要目...

是否确定退出登录?

OSPF动态路由协议④

OSPF的优化：

1.汇总：

如图所示，在此情境下：

①域间路由汇总：

②域外路由汇总

③域外汇总网段LSA中的开销值:

2.​设置特殊区域：减少非骨干区域的LSA信息

特殊区域:

第一大类：

①特殊区域(stub):末梢区域

②特殊区域(Totally stub):完全末梢区域

第二大类:

①特殊区域(NSSA):

②特殊区域(Totally NSSA):

完全NSSA区域，在NSSA区域的基础上进一步拒绝学习3类LSA

总结:

OSPF中的特殊标记位:

全部评论 (0)

相关文章推荐

动态路由OSPF路由协议

动态路由协议——OSPF

动态路由协议（OSPF）

OSPF动态路由协议⑤

OSPF动态路由协议④

OSPF动态路由协议②

OSPF动态路由协议⑥

动态路由协议(OSPF)

动态路由协议——ospf

动态路由协议——OSPF

2.设置特殊区域：减少非骨干区域的LSA信息
