eNSP vlan 划分实验

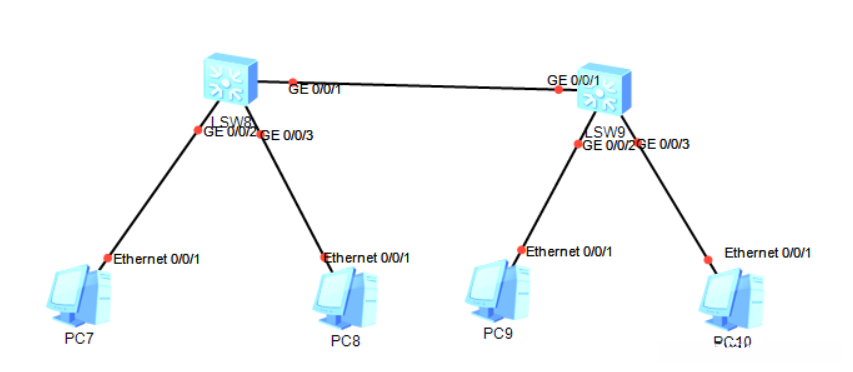

拓扑（选用S5700路由器和PC机）
- 首先对PC机进行设置（采用VLAN划分实验环境中的PC机，并确保所有设备处于同一网络段内），其中IP地址可以在不同网络中自由分配，并且所有设备必须使用相同的默认网关。

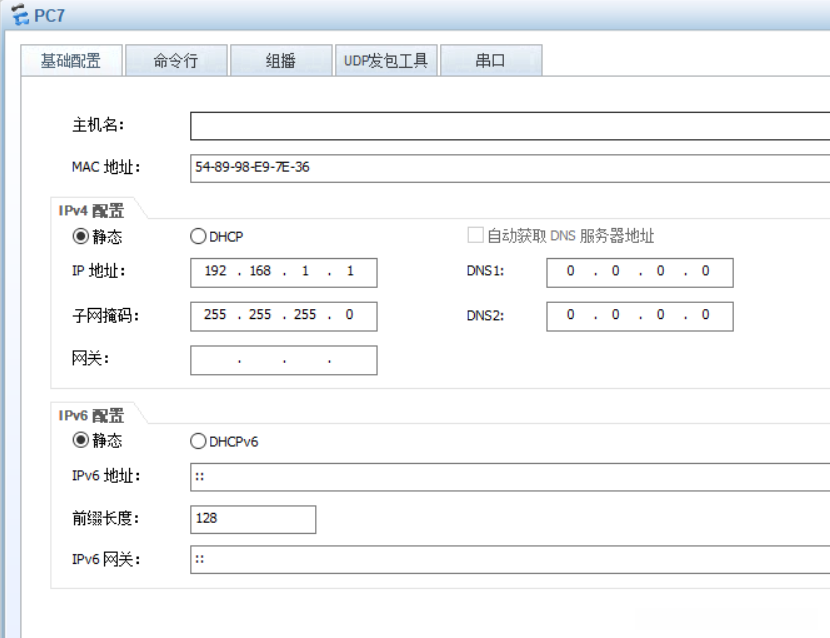

pc7

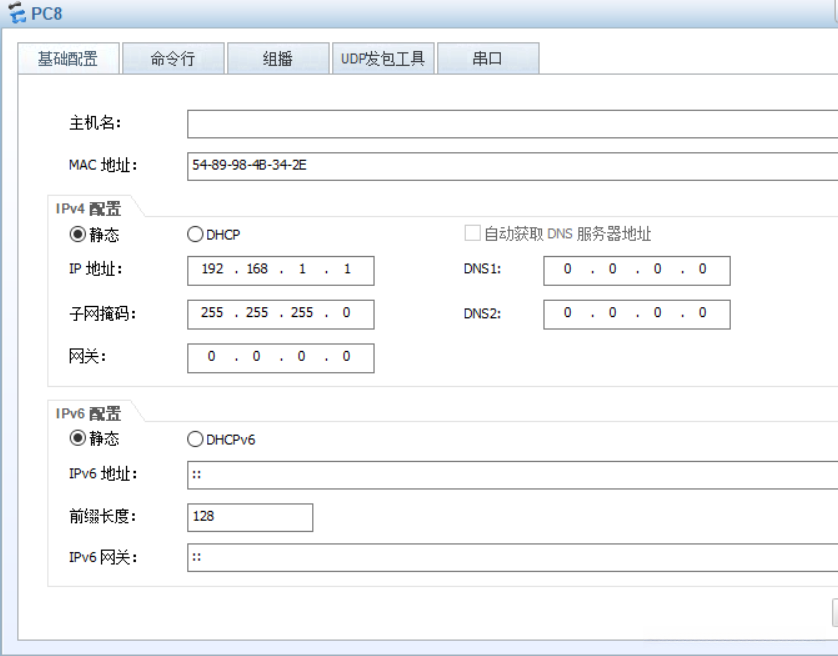

pc8

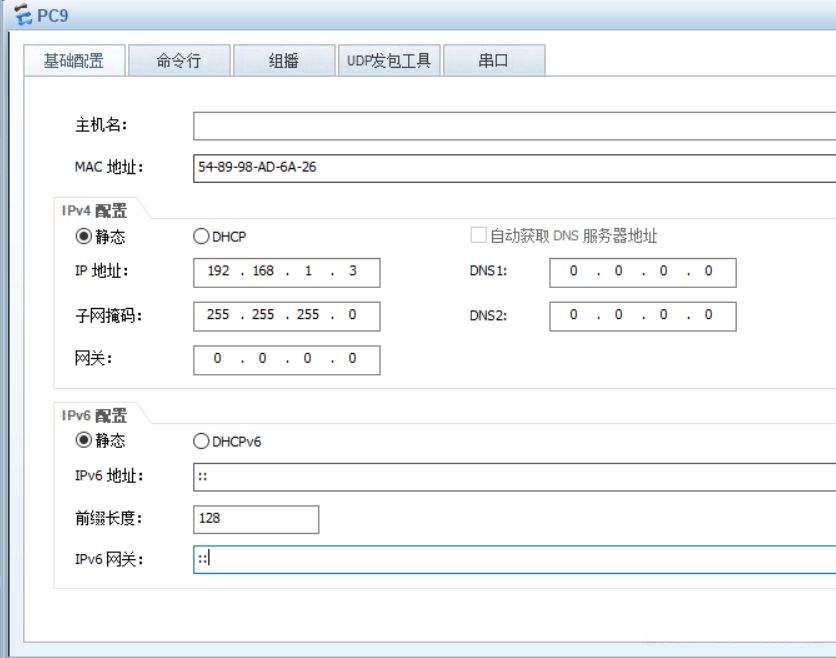

PC9

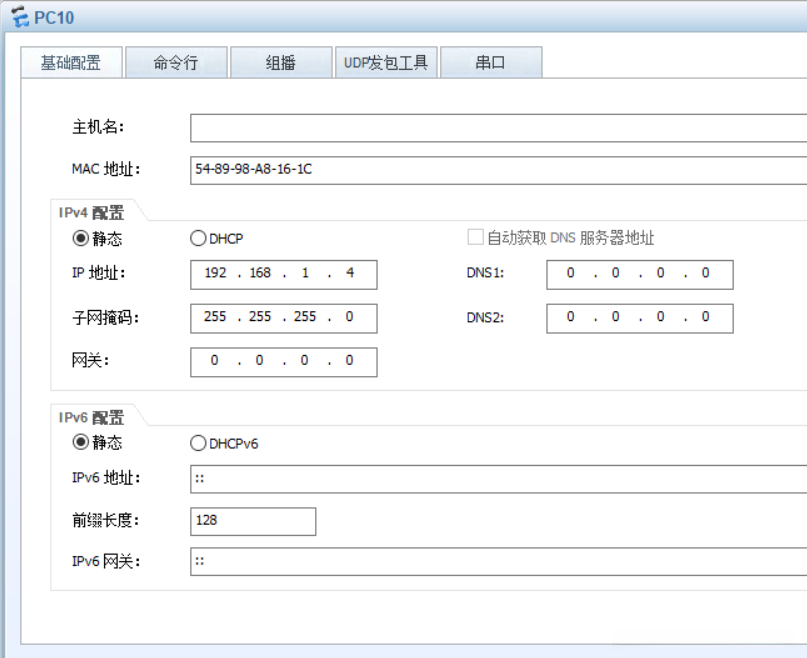

PC10
2.交换机的配置
LSW8
[华为]禁用信息中心启用/阻止系统发出错误提醒
[华为]生成VLAN组10和20/仅当添加batch参数时才能一次创建多个VLAN
[Huawei]interface GigabitEthernet 0/0/2 /进入GE 0/0/2口进行配置
[Huawei-GigabitEthernet0/0/2]port link-type access /将当前口配置为接入模式，并指示该接口应被配置为仅允许属于某个特定VLAN
[Huawei-GigabitEthernet0/0/2]port default vlan 10 /将当前口划分为vlan 1
[Huawei-GigabitEthernet0/0/2]q /退出当前端口 q为quit的缩写
华为Gigabit Ethernet接口 0/0/3 已连接至网络设备，请您将当前口设置为接入模式，并指定接入模式。该接口必须属于某个特定的VLAN，并且仅能属于同一个VLAN。
[Huawei-GigabitEthernet0/0/3]port default vlan 20 /将当前口划分为vlan 1
[Huawei-GigabitEthernet0/0/3]q /退出当前端口 q为quit的缩写
[Huawei]interface GigabitEthernet 0/0/1 /进入GE 0/0/2口进行配置
[Huawei-GigabitEthernet0/0/1]port link-type trunk /将当前端口配置为trunk模式，并使该接口允许多个VLAN通行。
Huawei-GigabitEthernet0/0/1
LSW9 的配置非常类似
也是划分vlan10 20 在配给相应的接口
结果

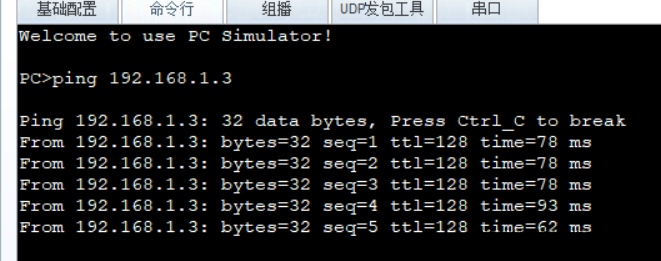

用192.168.1.1 PING192.168.1.3
成功

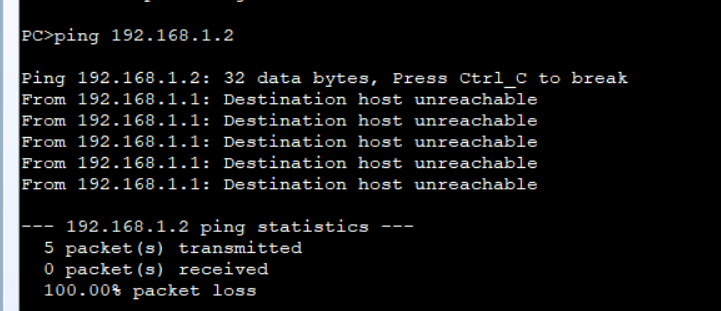

用192.168.1.1 PING192.168.1.2
无法通信
192.168.1.2 也类似
实验结果 VLAN划分以后 只有相同vlan才能通信。
