OpenHarmony开源项目——智慧牧场2.0（模型组装教程）

一、材料准备

3D打印材料（清理结构，投食结构）

亚克力板、光伏发电板、风力发动机

L型卡槽、m2螺母、纳米强力双面胶

N2减速电机、SG舵机

传感器：XXXXXX

芯片：XXXXXX

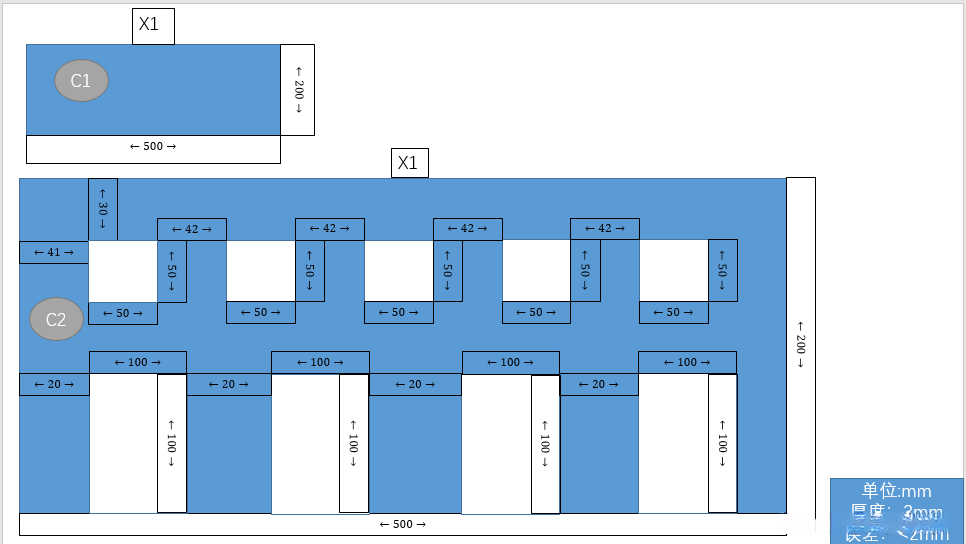

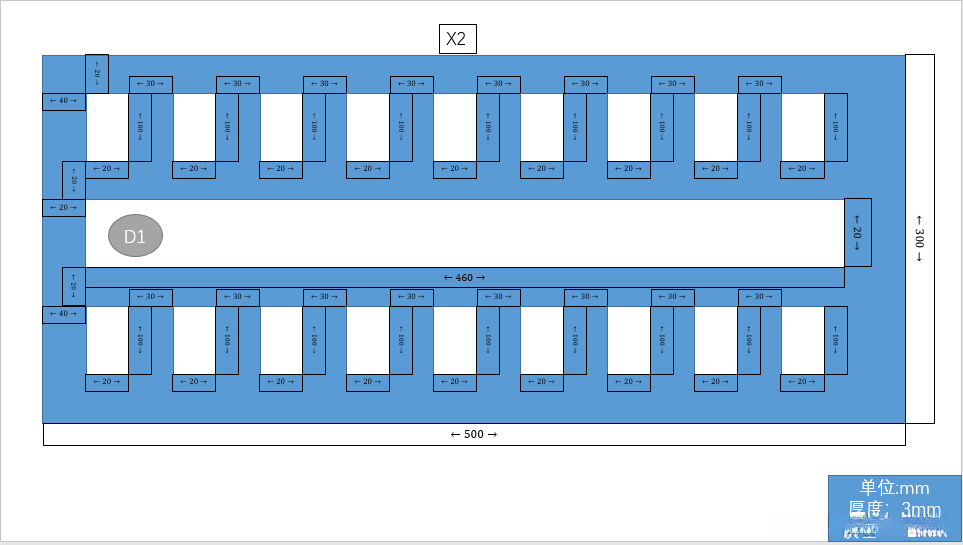

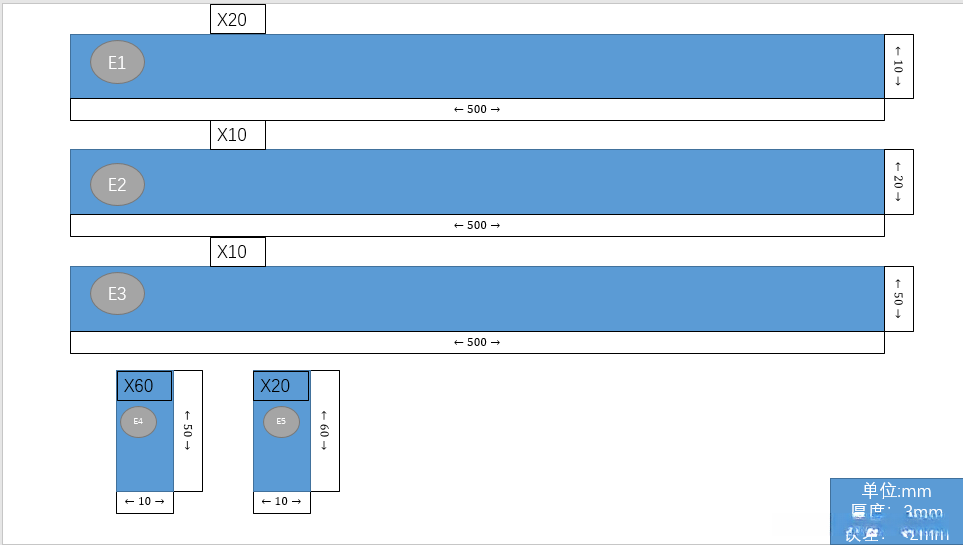

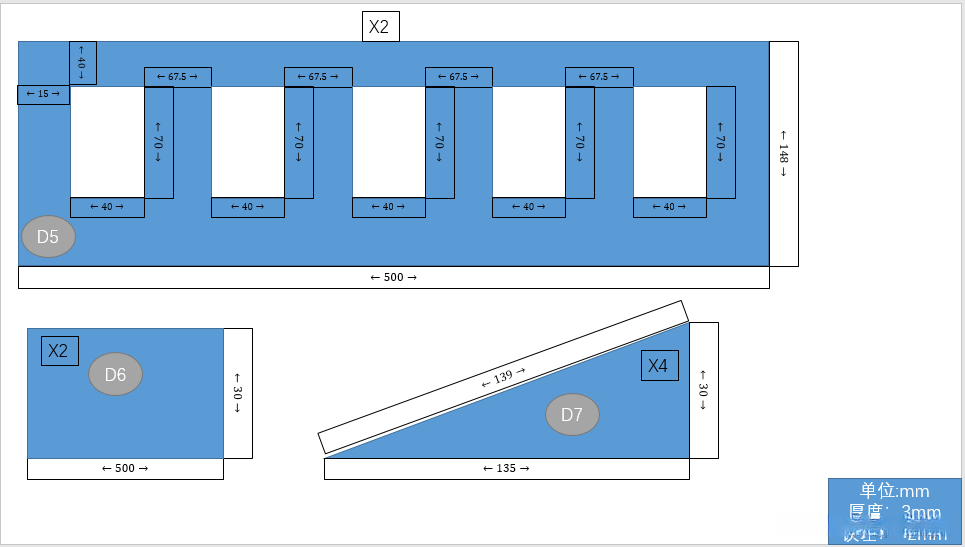

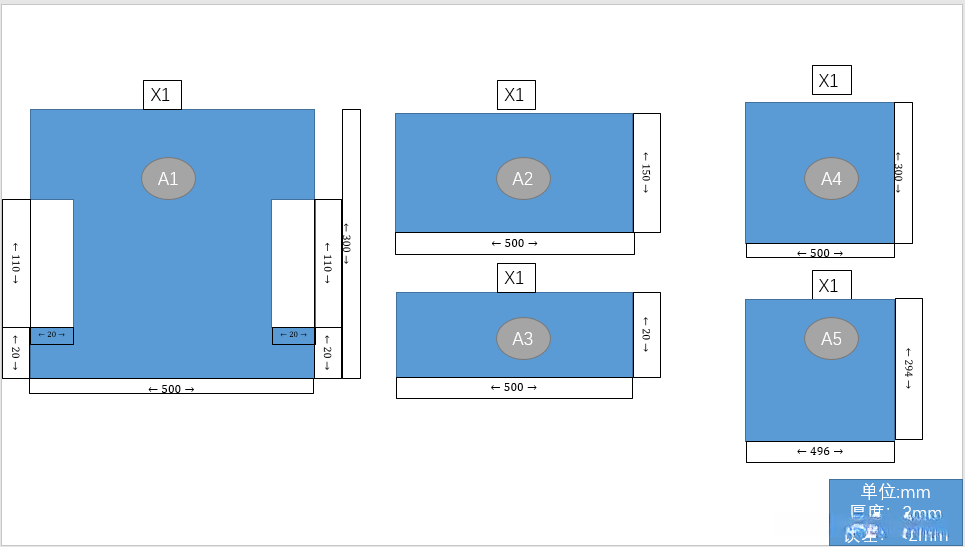

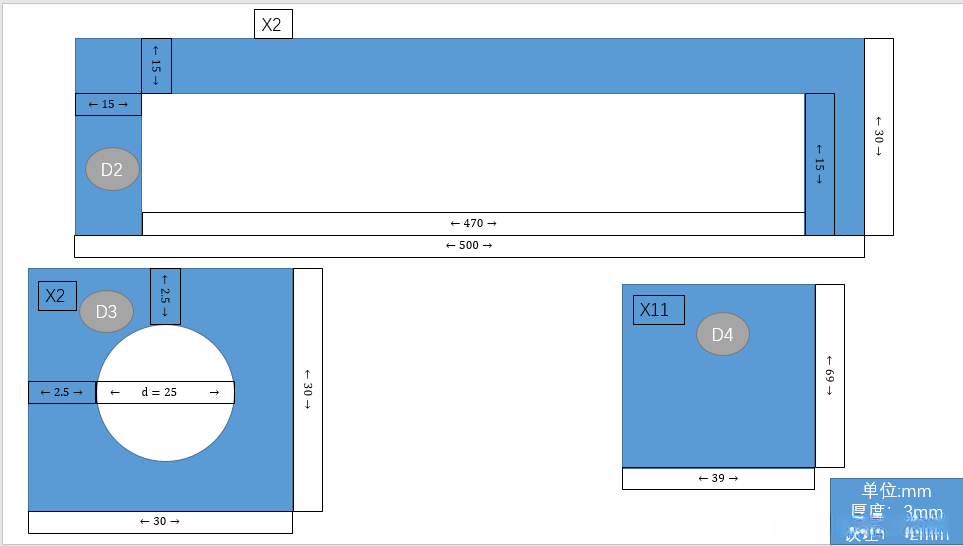

二、亚克力板图纸定制

三、搭建步骤

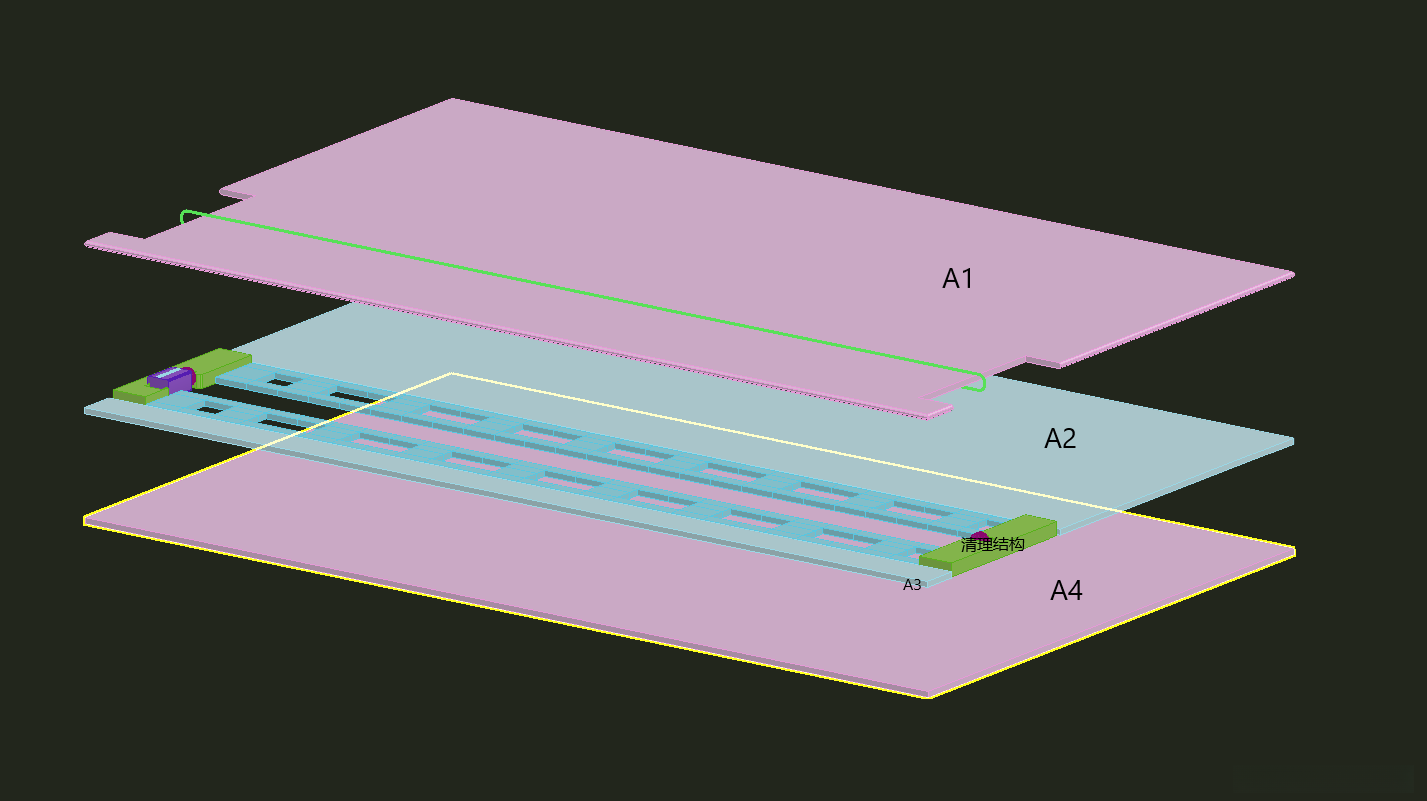

步骤一：

按照特定顺序将亚克力板和清洁组件按照图纸要求叠放在一起。操作步骤提示：首先，在A1上安装周长约为956毫米的皮带。

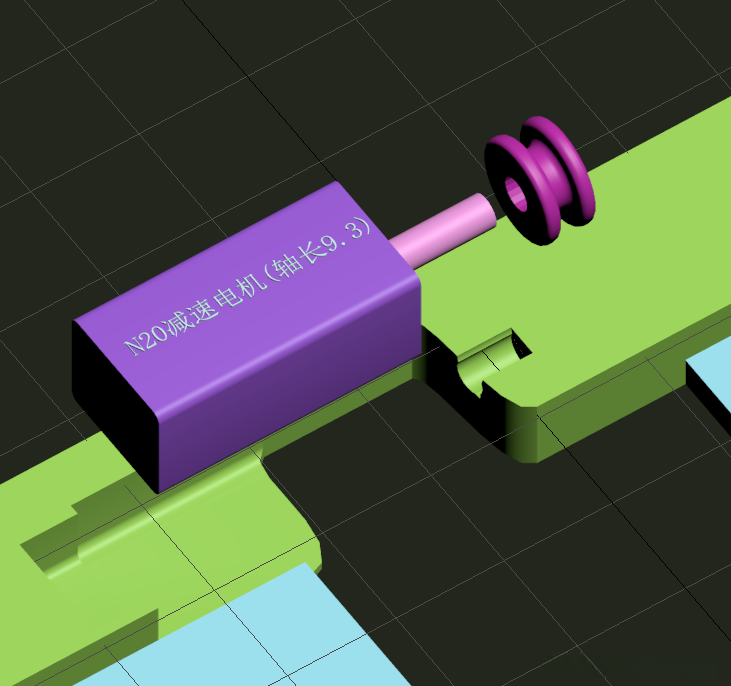

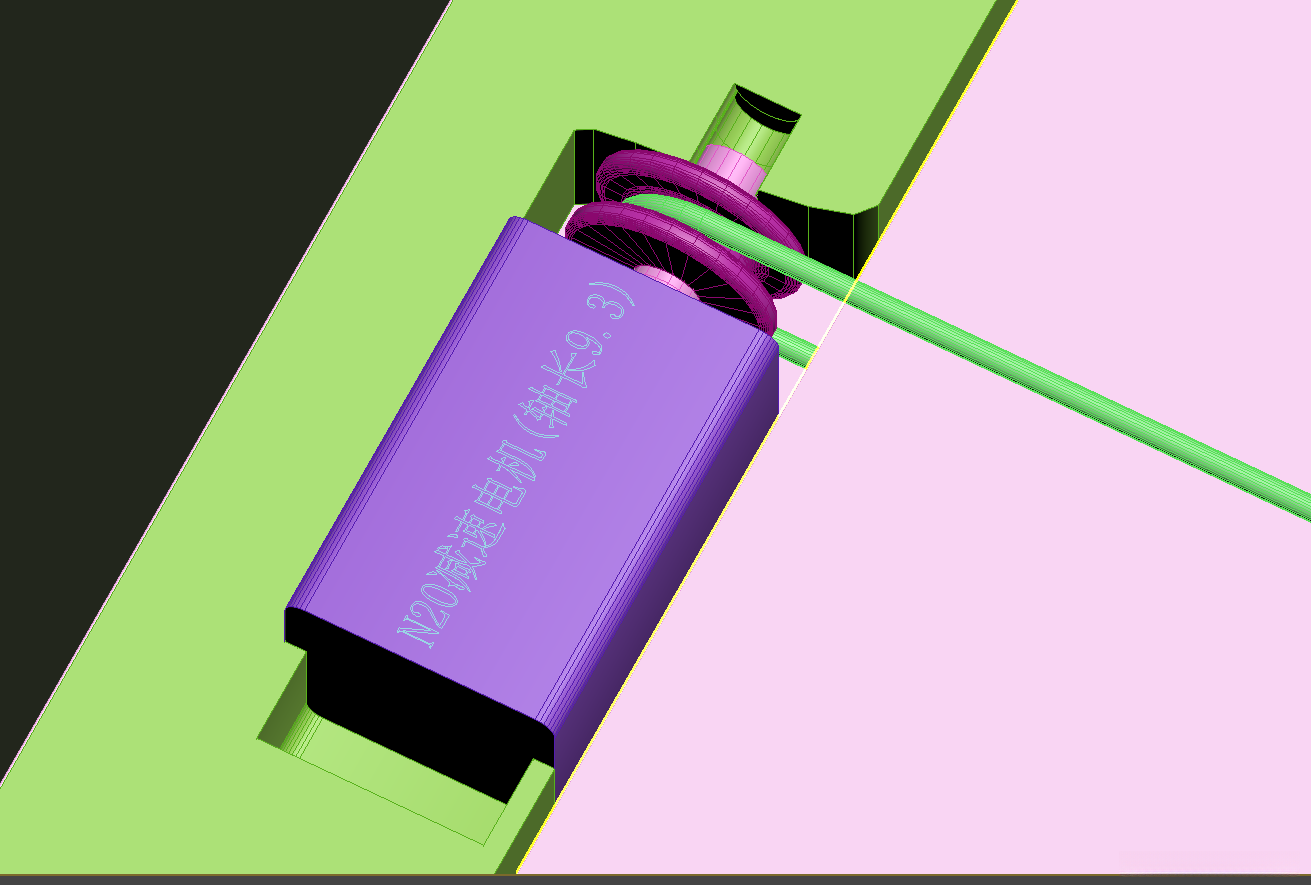

将N20减速电机（轴长9.3~10mm）与皮带轮组装放在清理结构的指定位置上。

将皮带套在轴轮上。

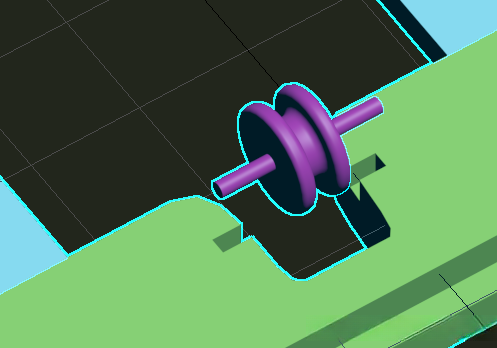

将动滑轮固定在清理结构的另一端。

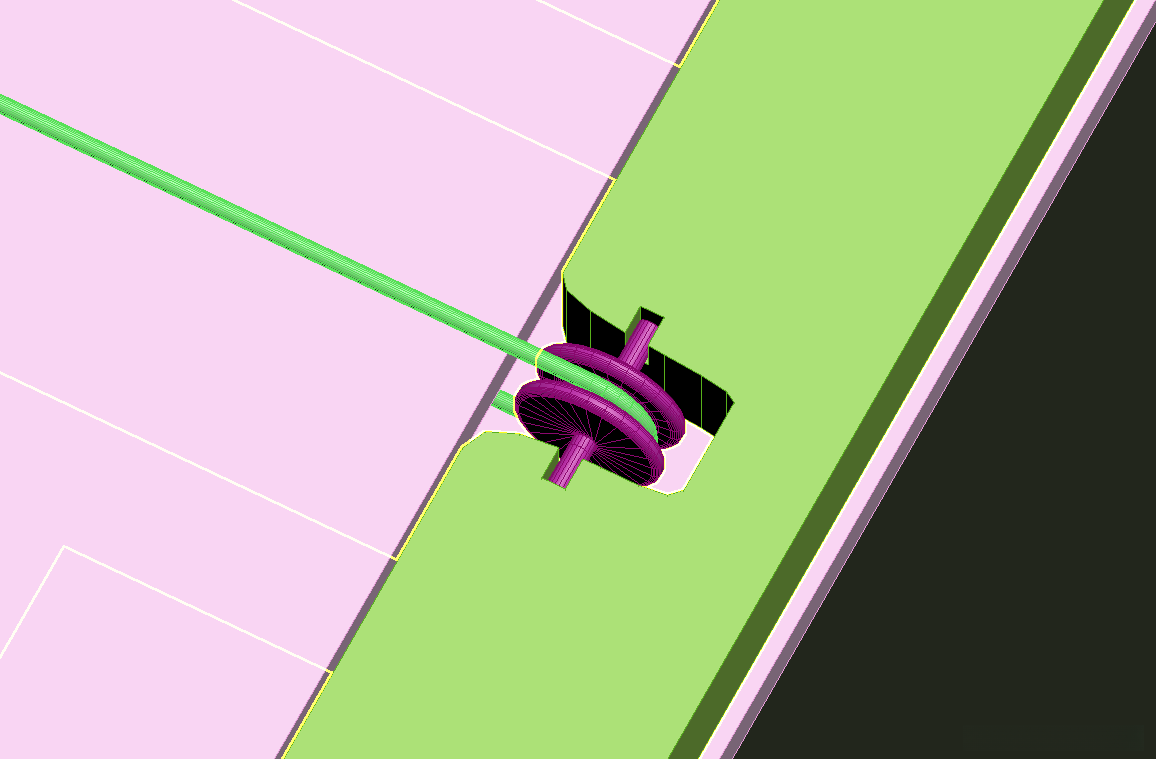

将皮带套在滑轮上。

步骤二

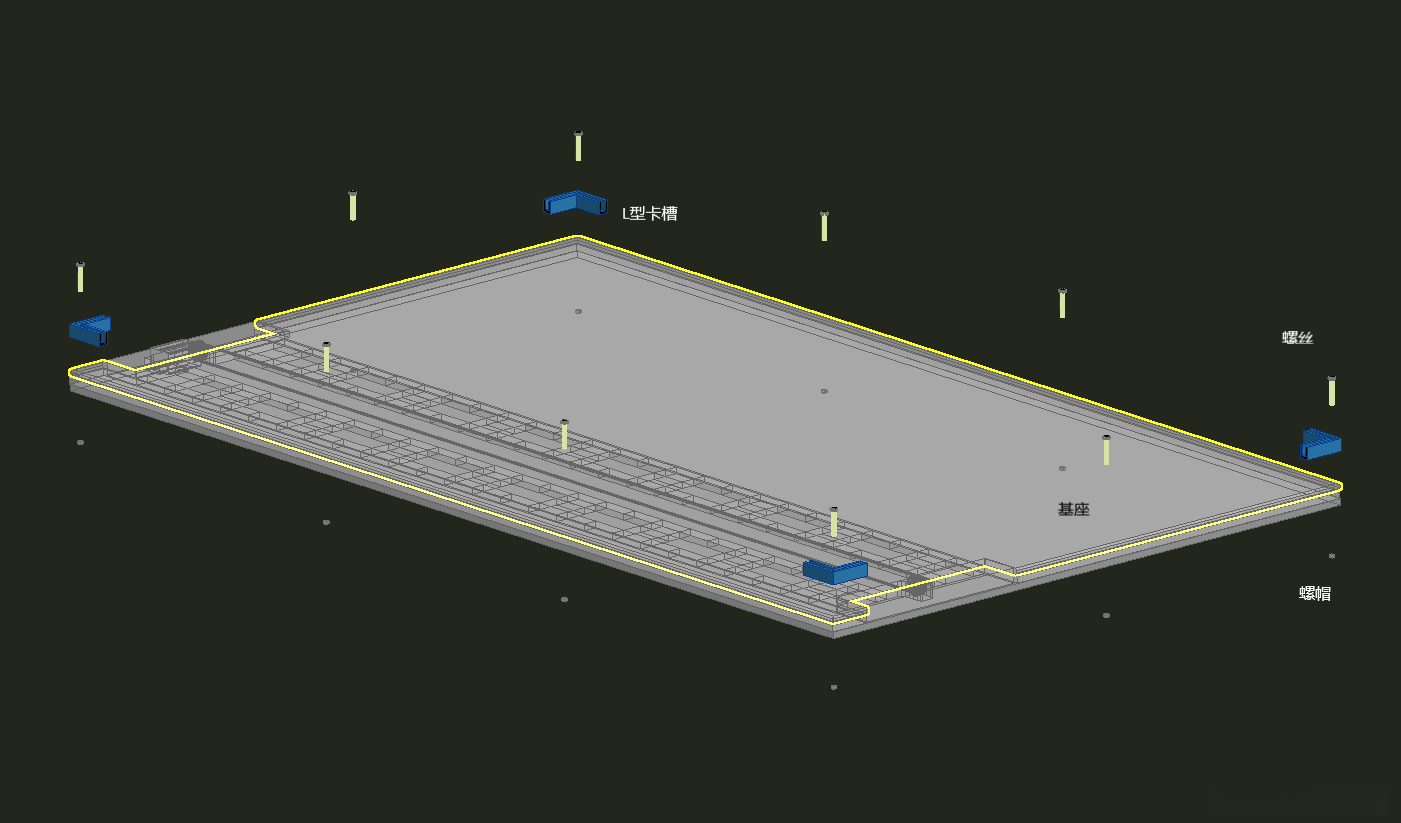

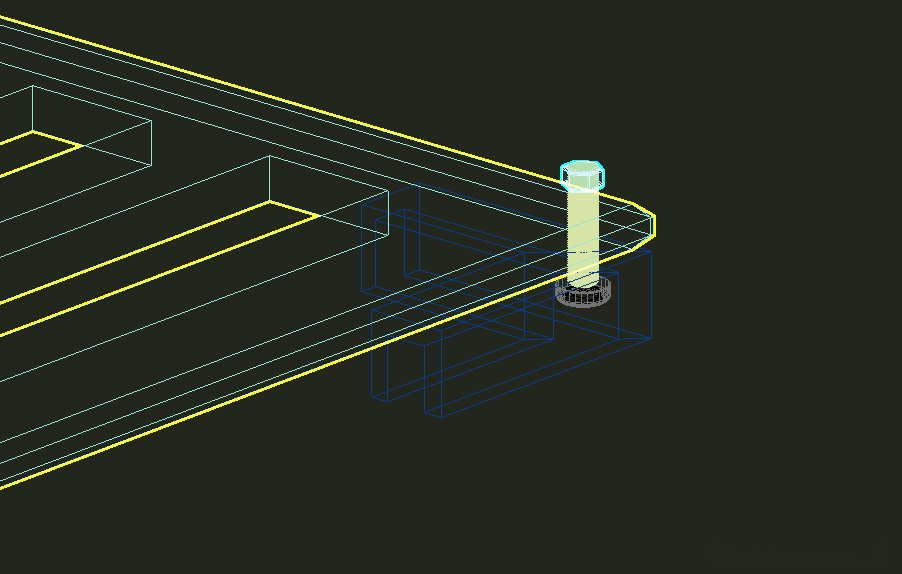

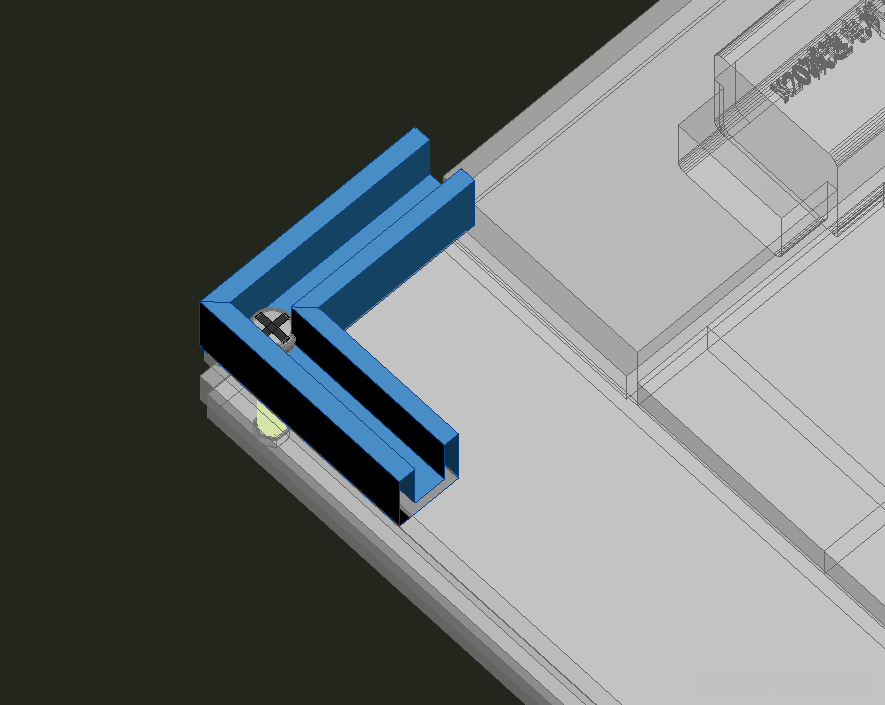

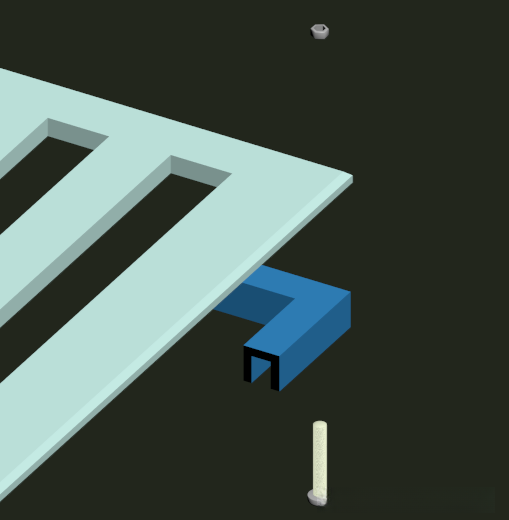

将基座四周打上孔，用螺母固定，同时将L型卡槽固定在四角。

固定好后如下图。

步骤三（注：C1可能没有窗口，不影响其功能效果）

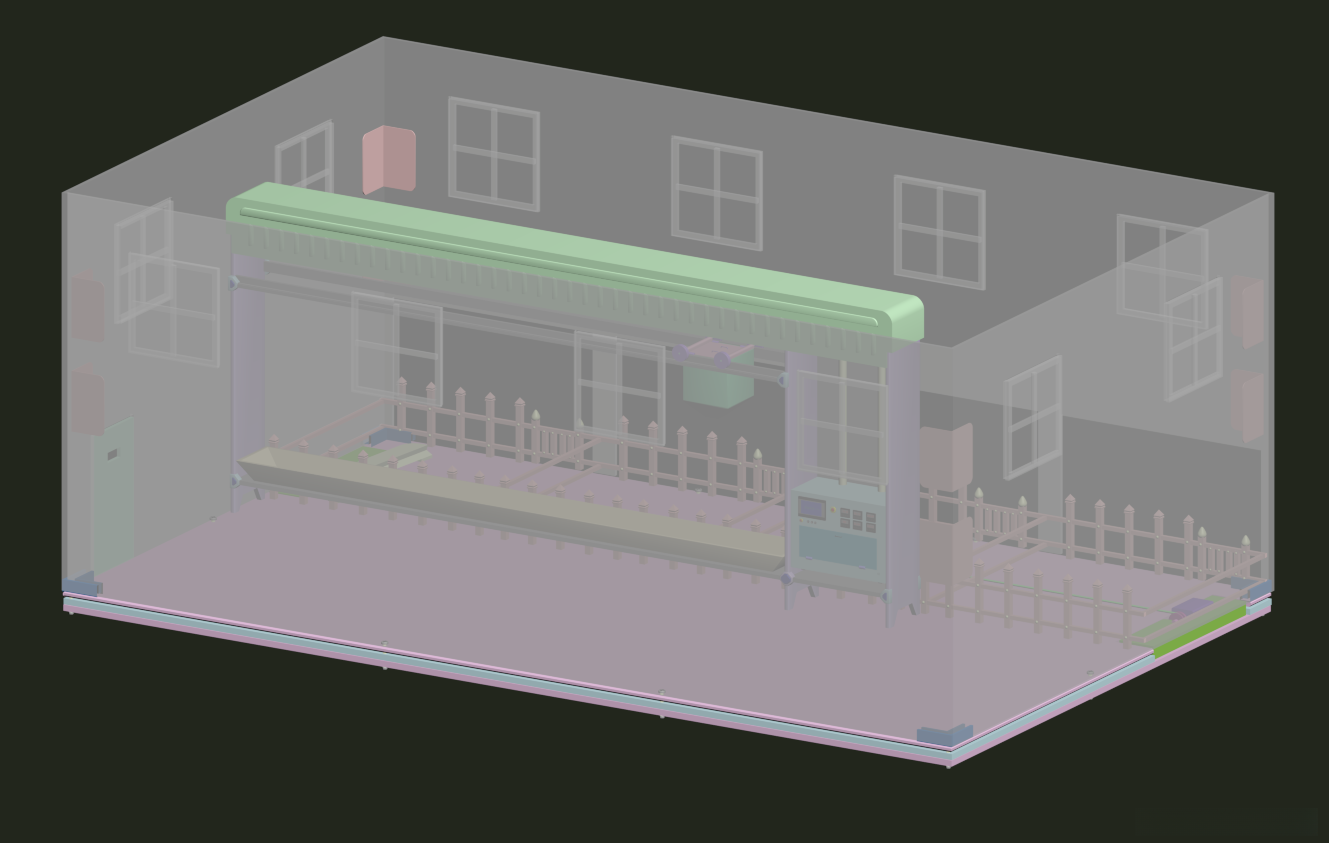

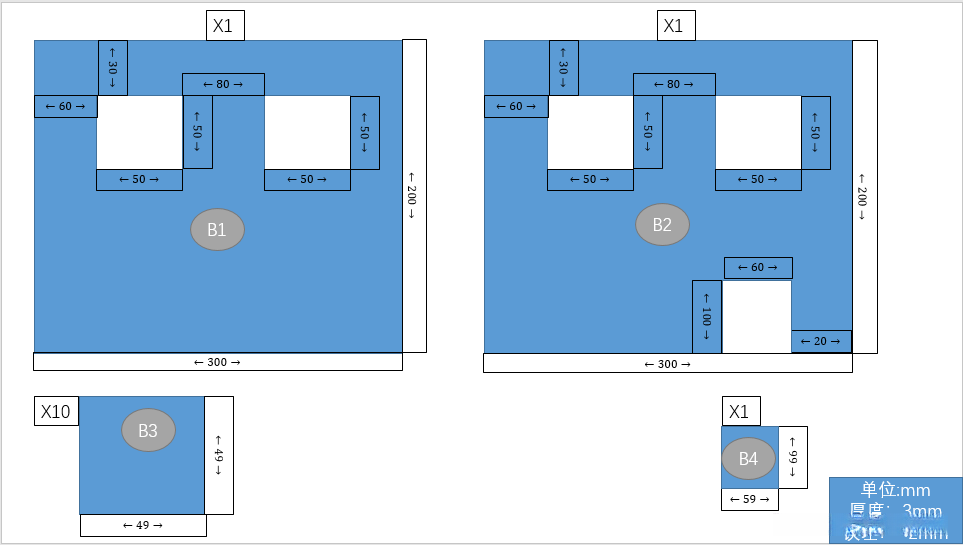

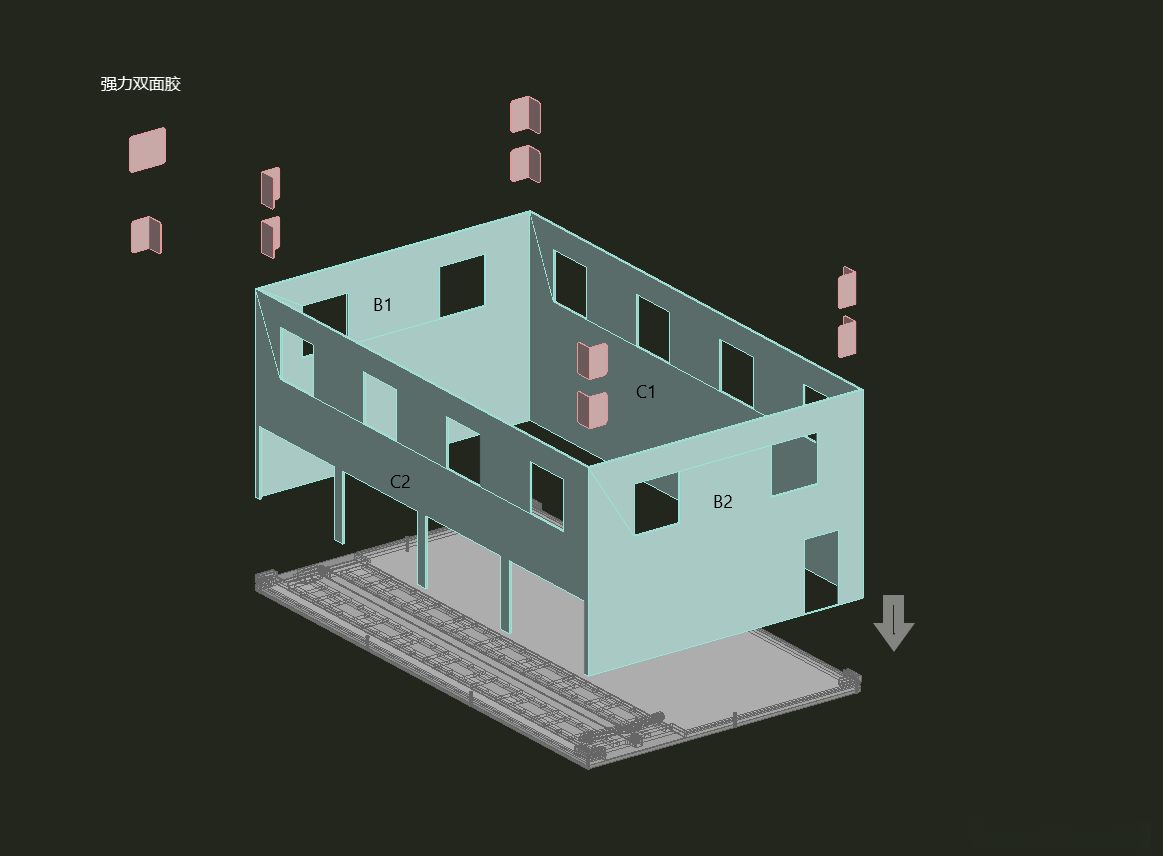

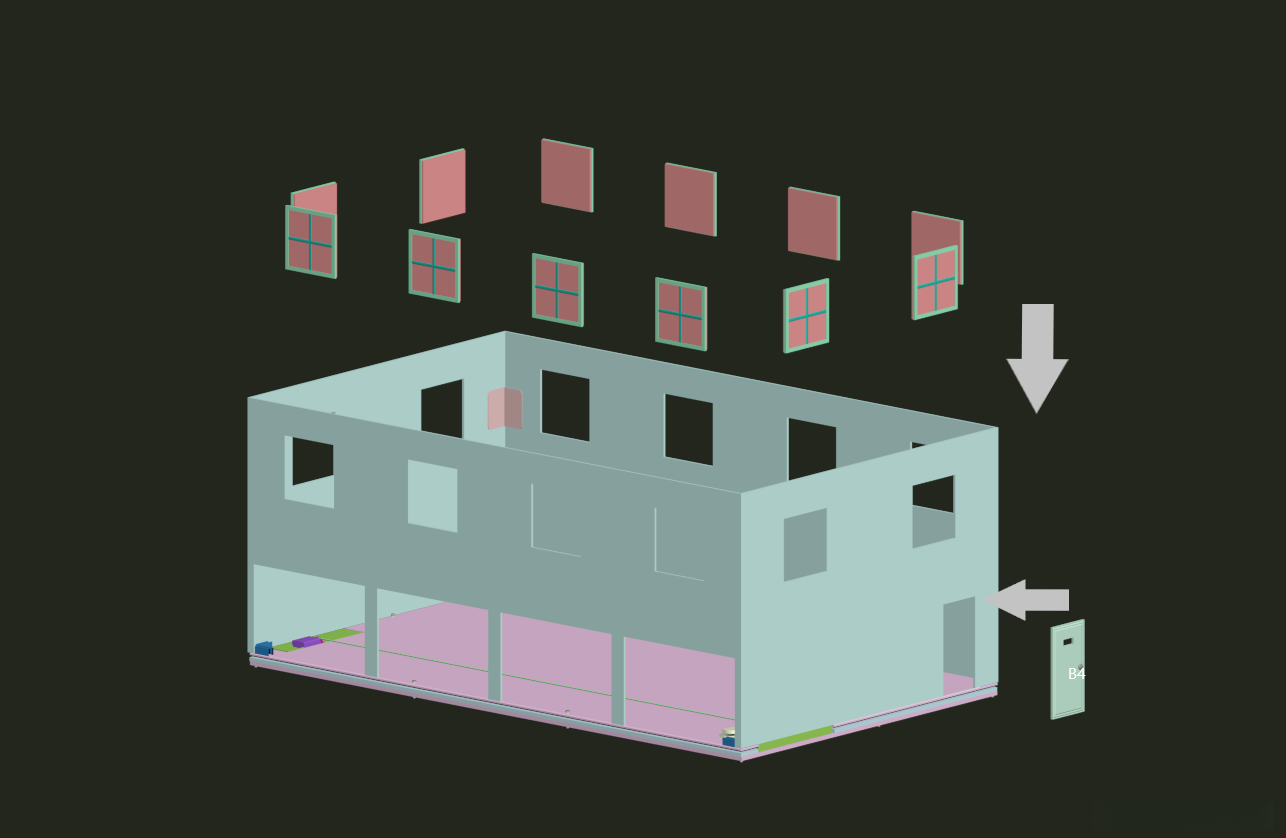

依次将B1、B2、C1、C2插入到L型卡槽内，并调整至合适位置。接着将折叠好的L形双面胶用于固定四块亚克力板（其中一种方法是通过热熔胶实现连接以达到美观效果）。

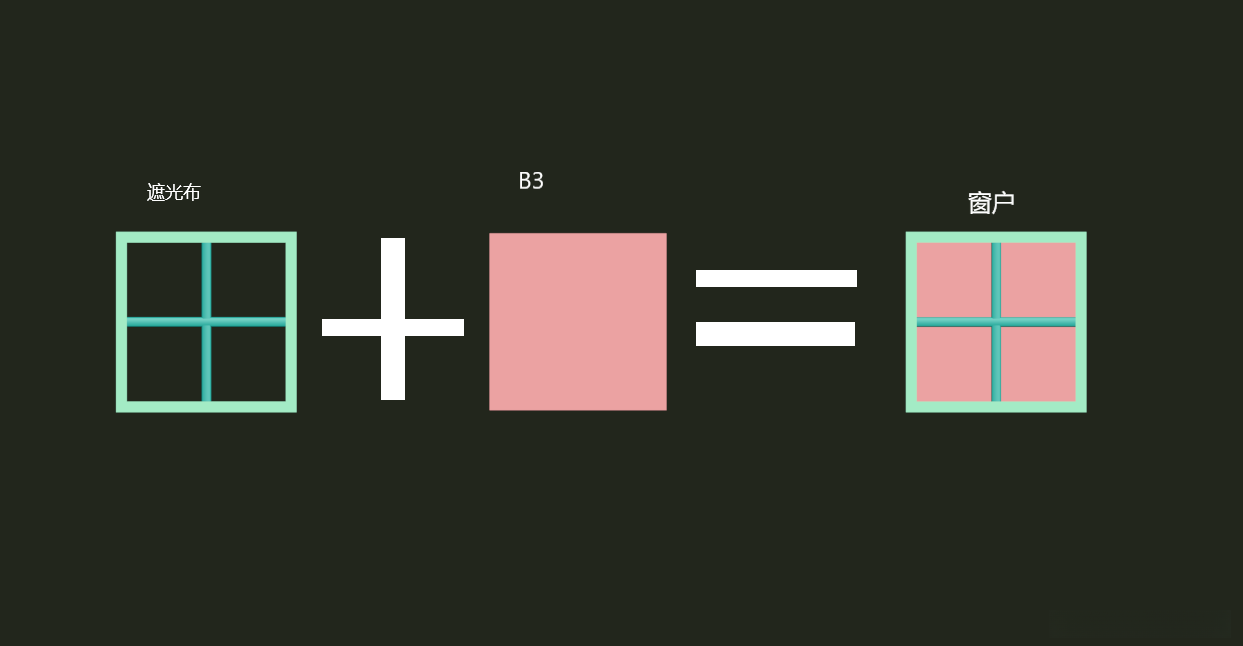

用遮光布裁剪成适当尺寸的田字形粘贴于B3板上（可采用热熔胶固定以确保美观）

将B3、B4板放在指定的窗口上

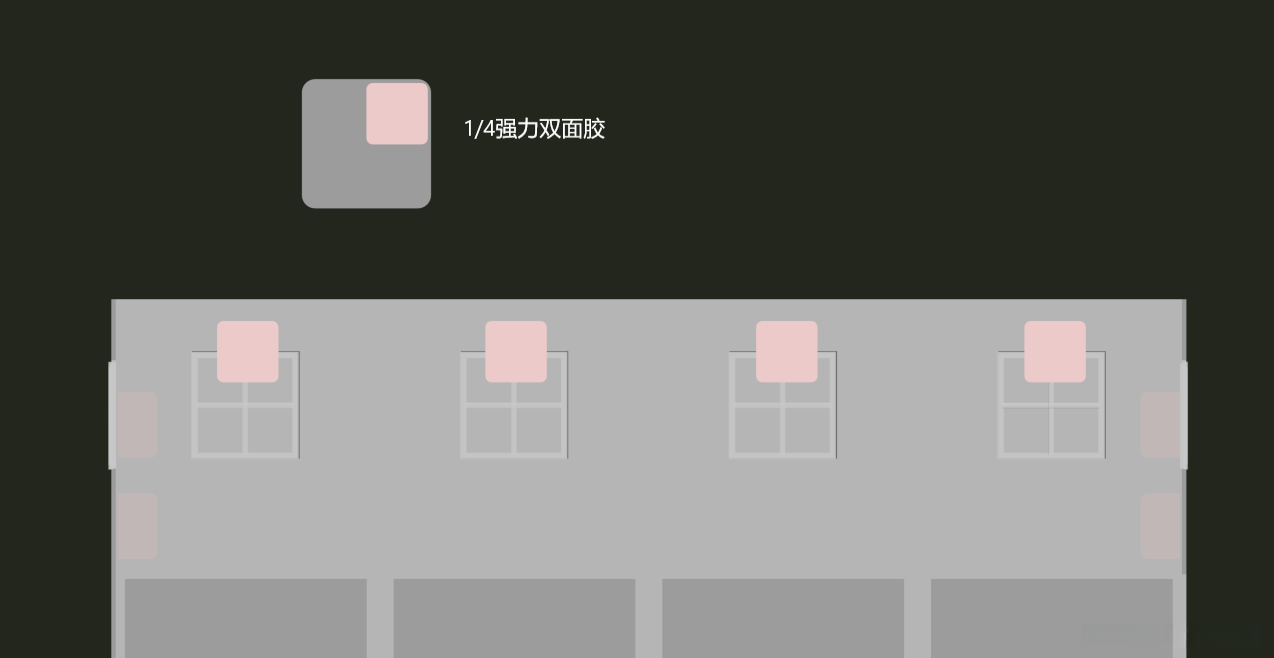

用1/4的强力双面胶固定。（强力双面胶有弹性便于控制窗口的开闭）

步骤四

将E4、E1在合适的位置上打孔用螺母固定（也可以用热熔胶国定）。

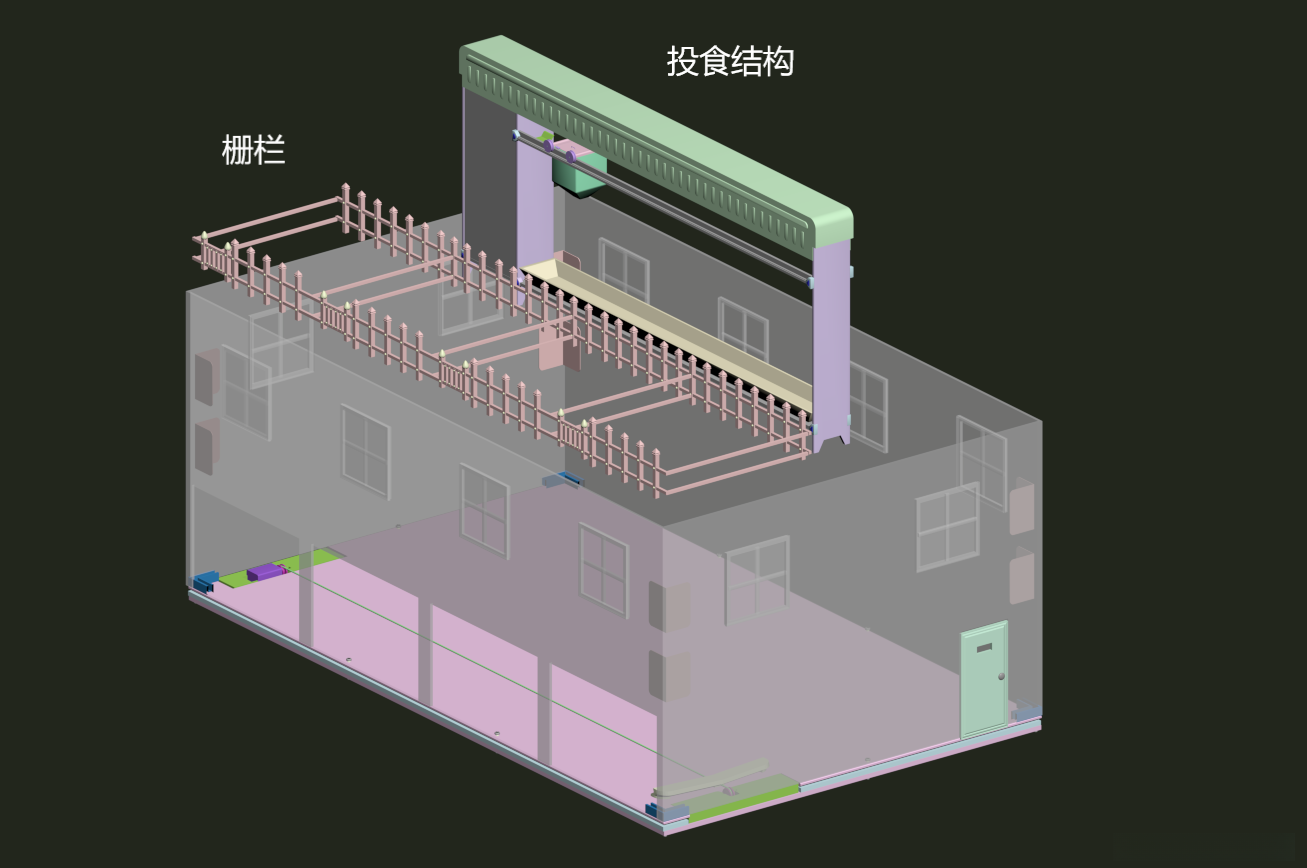

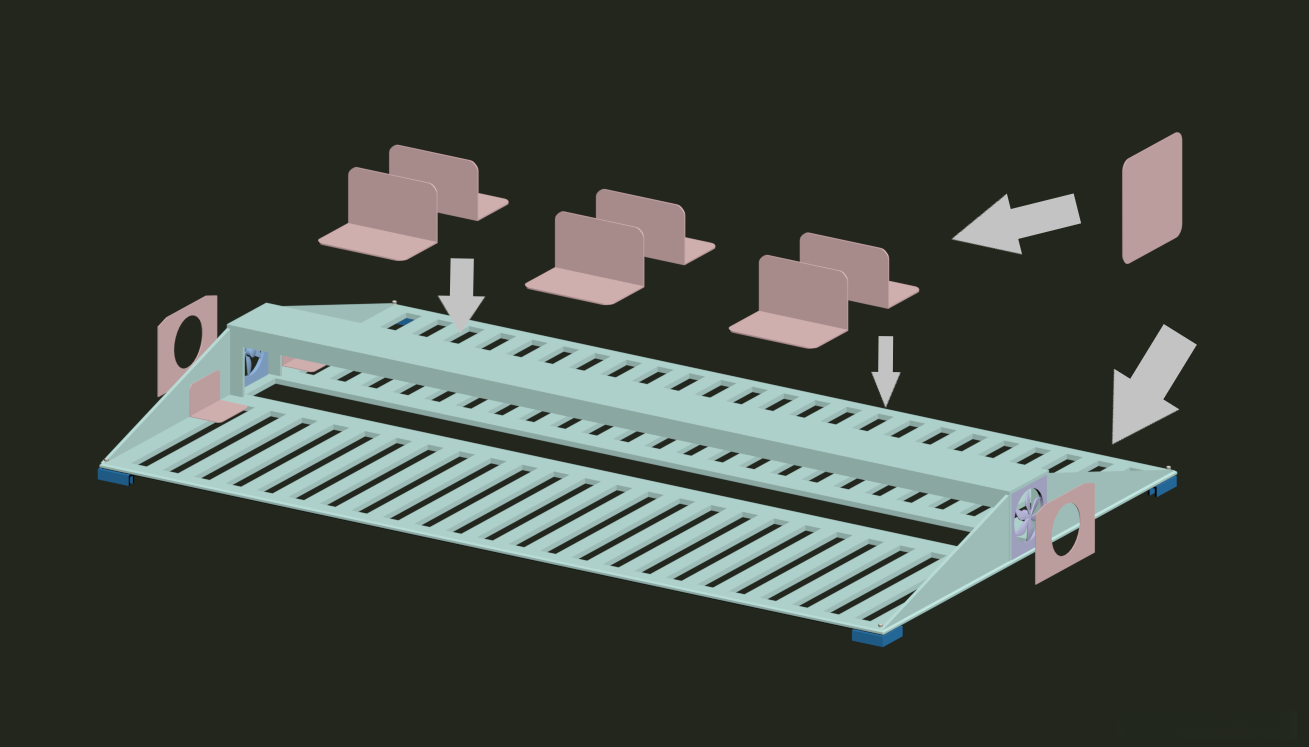

将制作好的栅栏与投食结构放在基座上。

示意图如下：

步骤五

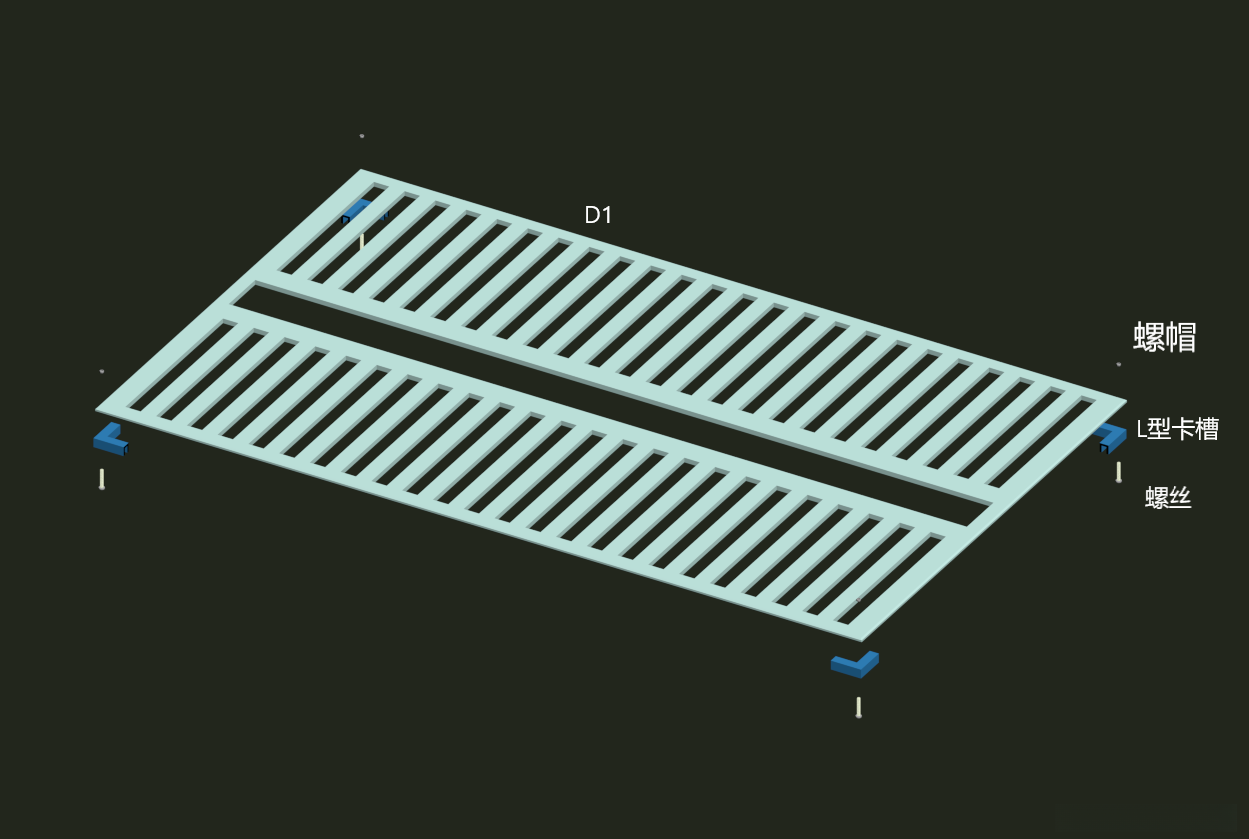

在D1的四角打孔，用螺母将L型卡槽固定在D1上。

建议先将L型卡槽和D1板在B1、B2、C1、C2上，避免打孔错位。

组装示意图：

步骤六

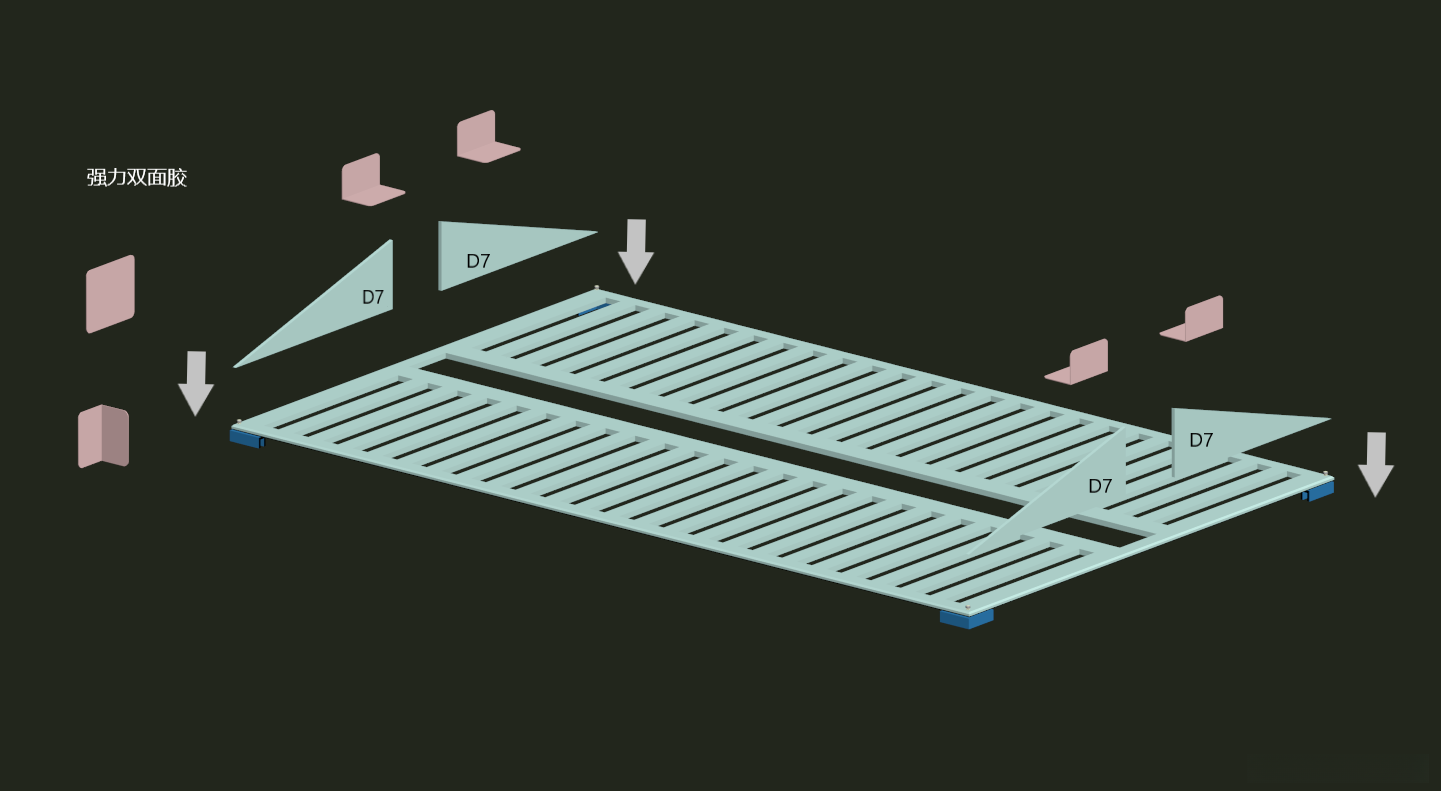

安装D7至顶板表面 通过L型双面胶进行固定 其中一种方法是采用热熔胶进行固定不仅更加便捷还能提升整体美观度 在安装过程中需确保中心位置留出大约32毫米的空间以避免安装不当导致的干涉

组装示意图：

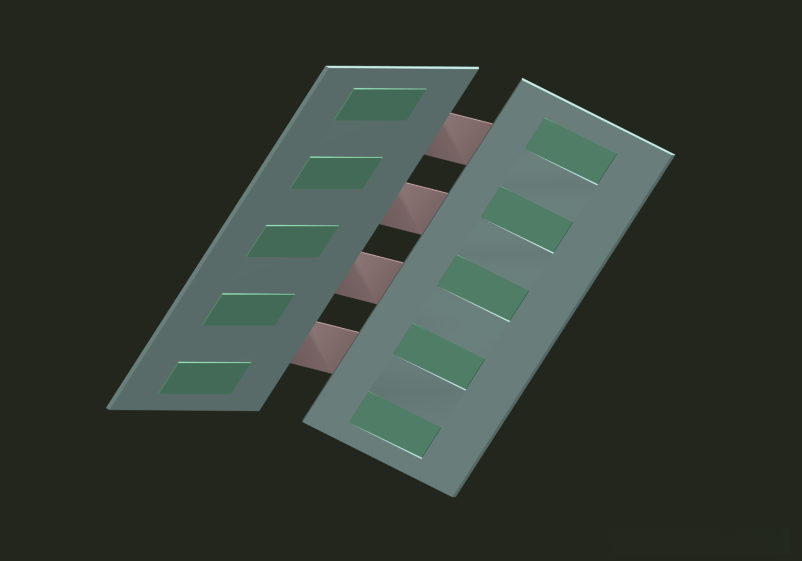

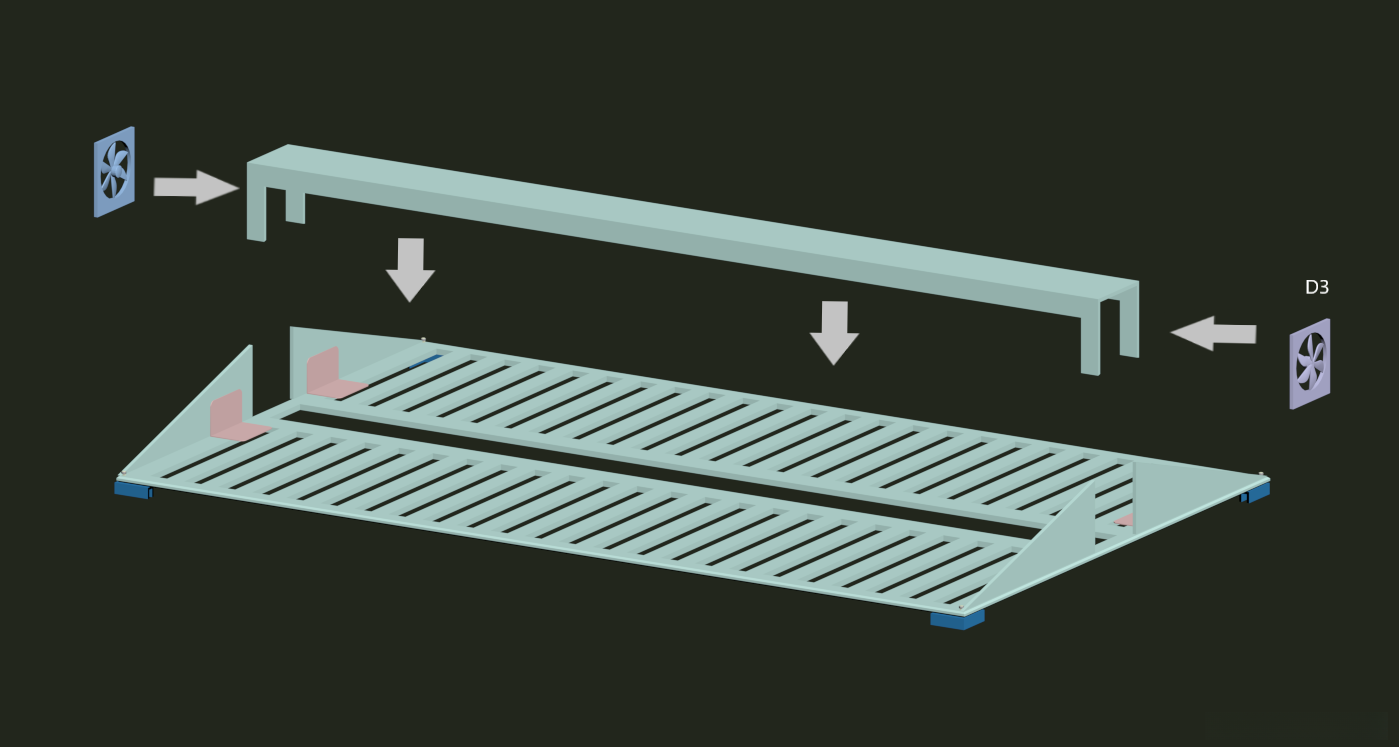

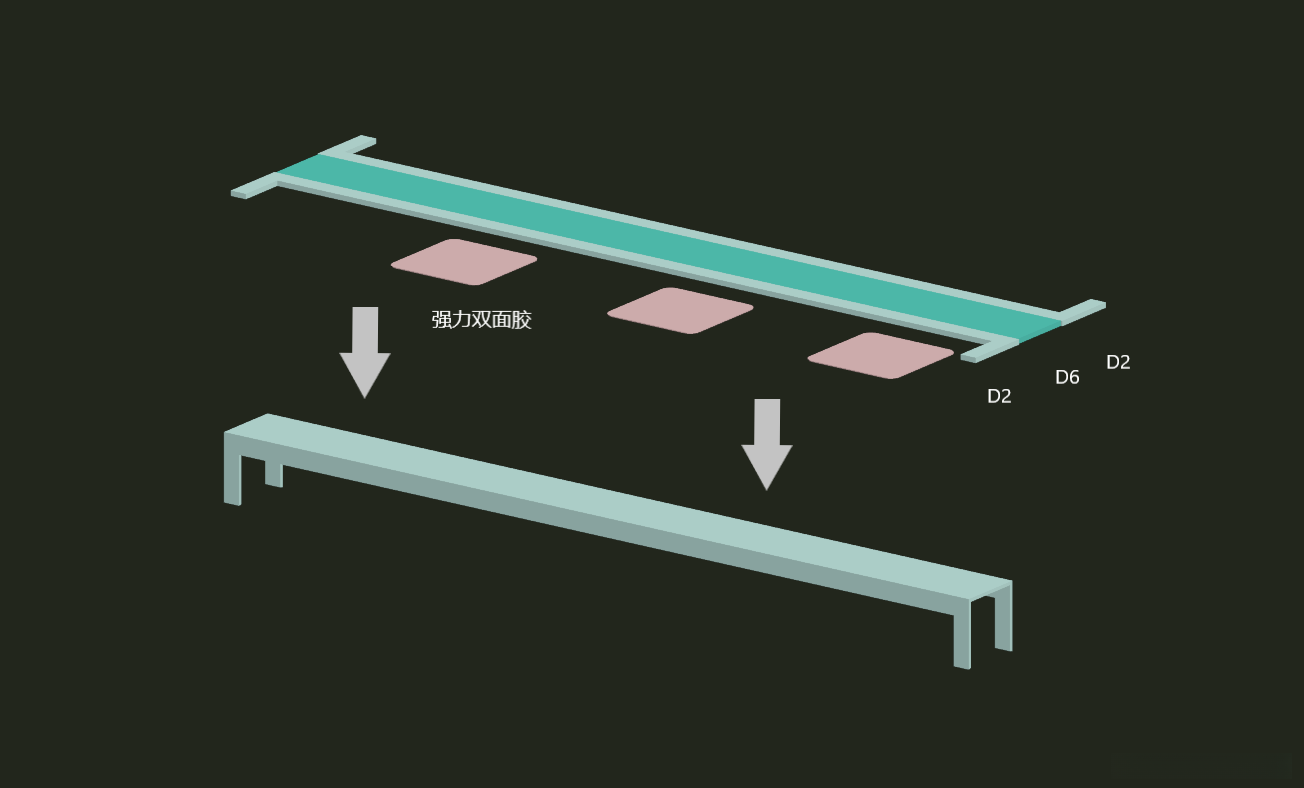

将D2、D6平放，用双面胶固定（不建议使用热熔胶），折叠成拱形结构。

将D3与拱柱放在顶板上。

将双面胶裁剪成合适的形状，用于固定。

步骤七

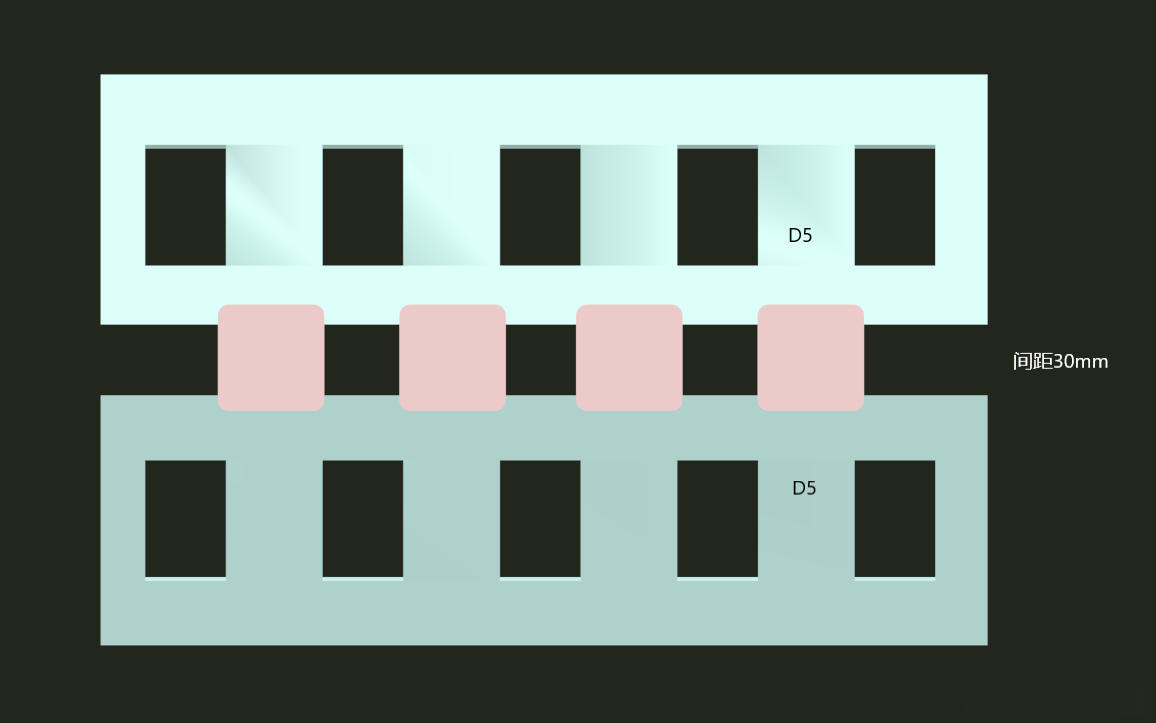

• 用若干强力双面胶固定D5板，中间留出30mm。

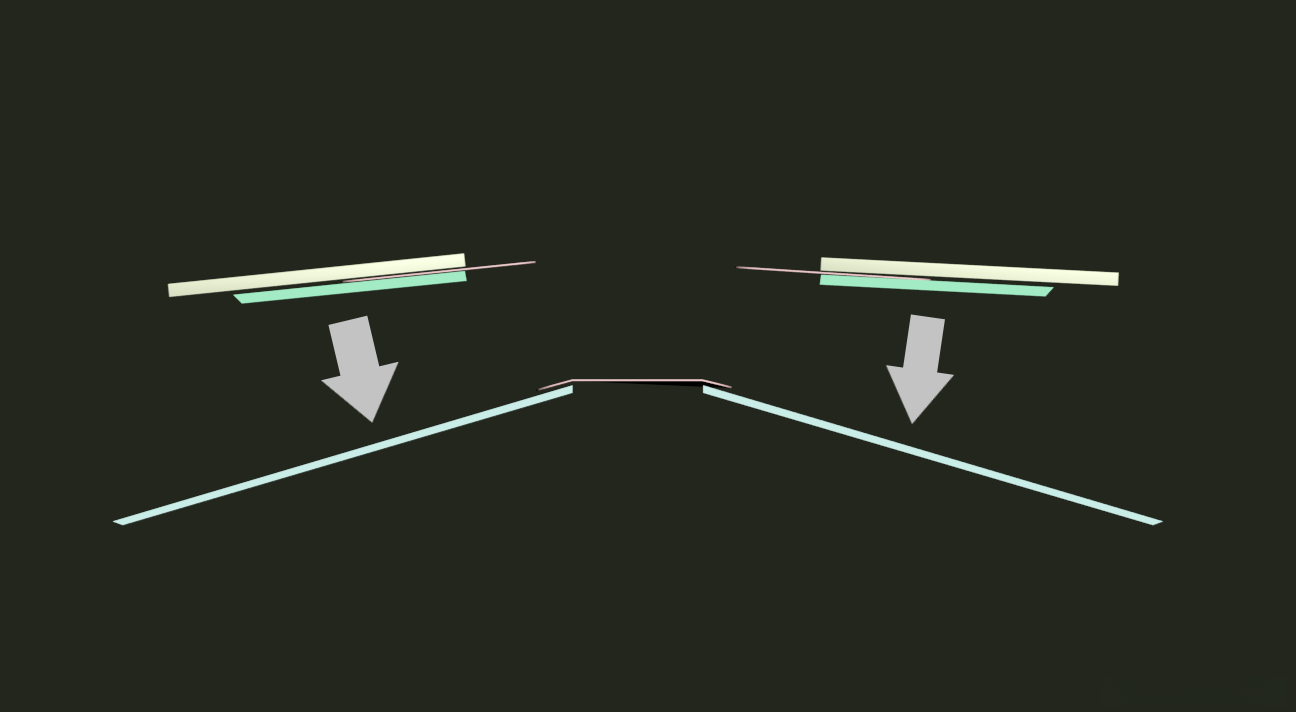

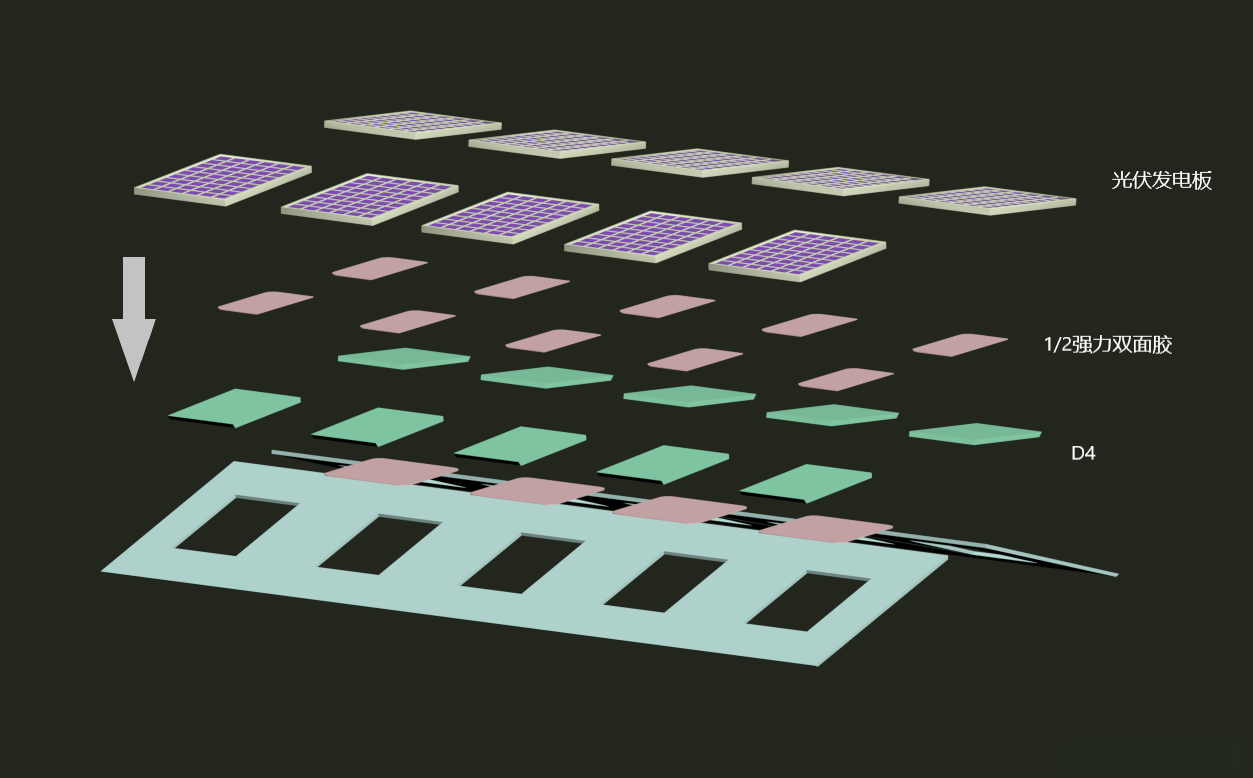

先将光伏发电板与D4板用1/2的强力双面胶固定（粘合发电板的一面留半胶）。

裸露在外的双面胶，上层胶不必撕开

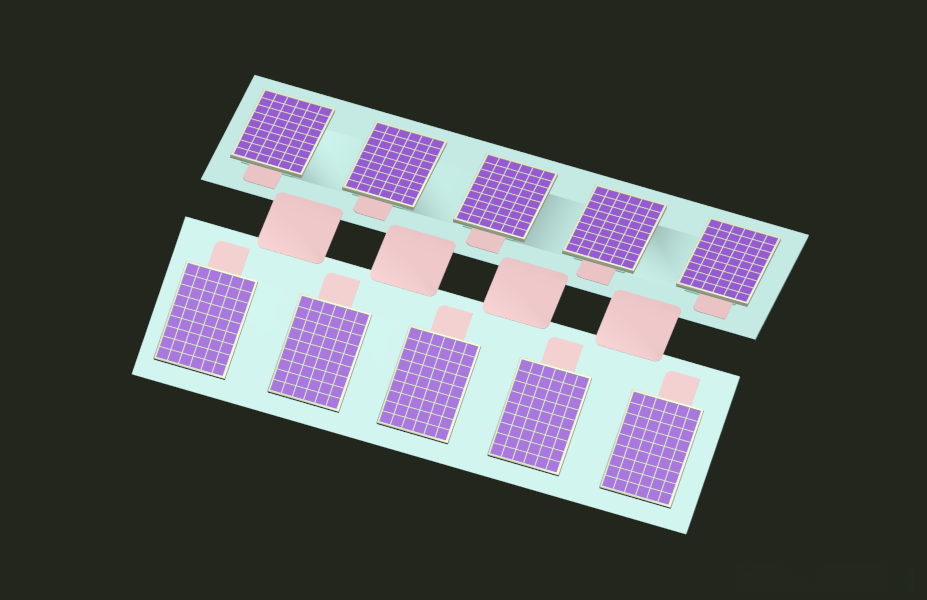

粘合示意图：

粘合示意图：

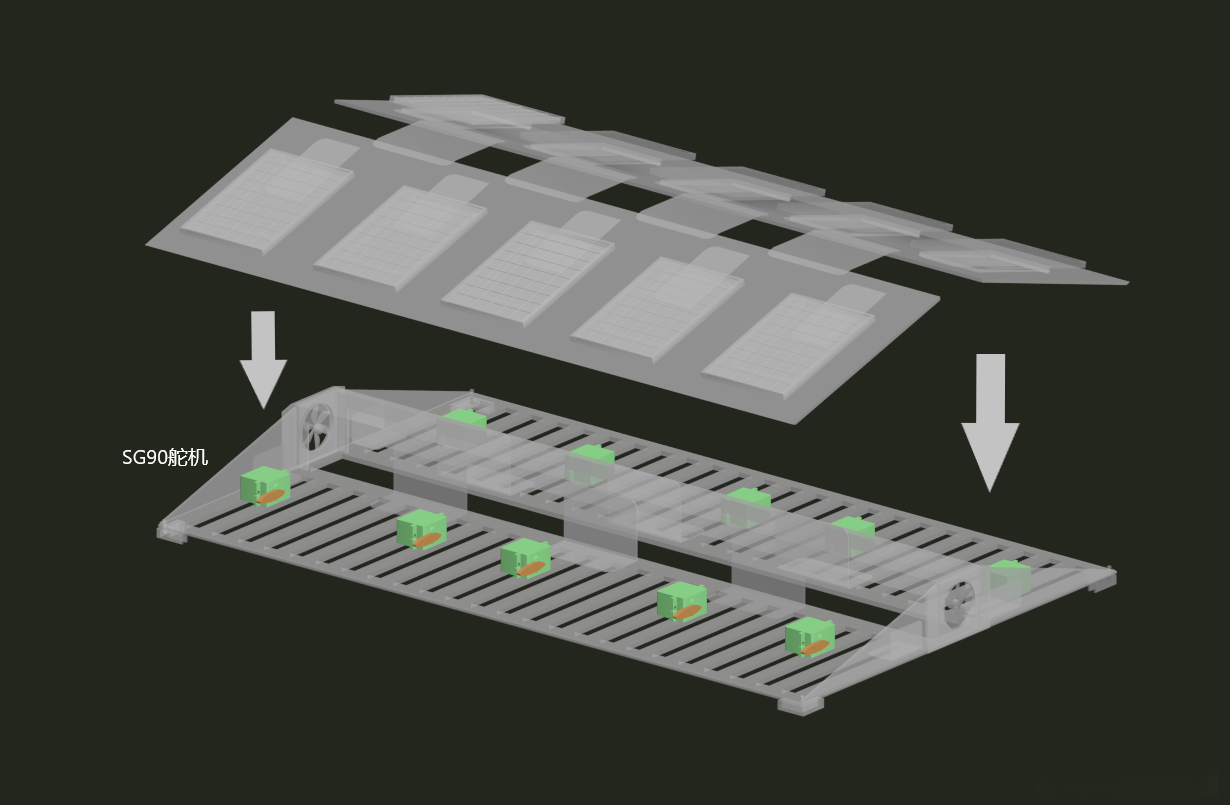

步骤八（舵机个数可酌情考虑）

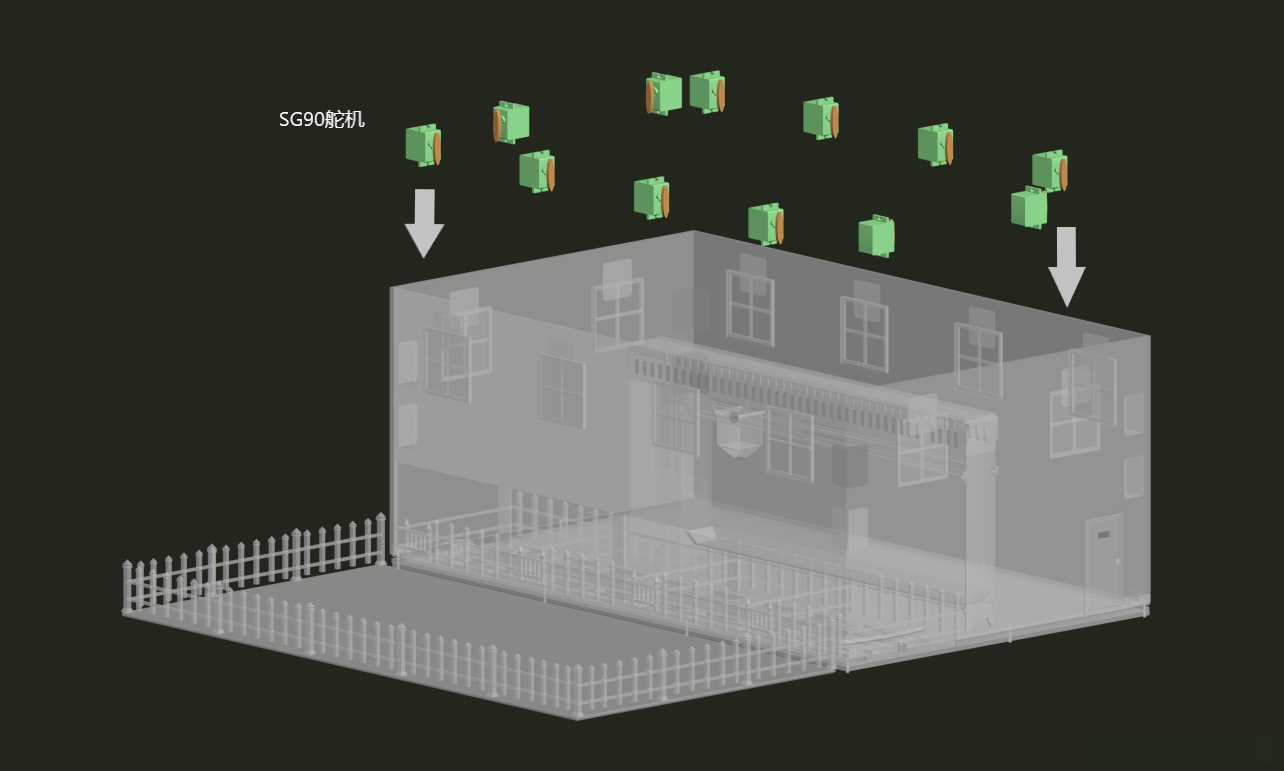

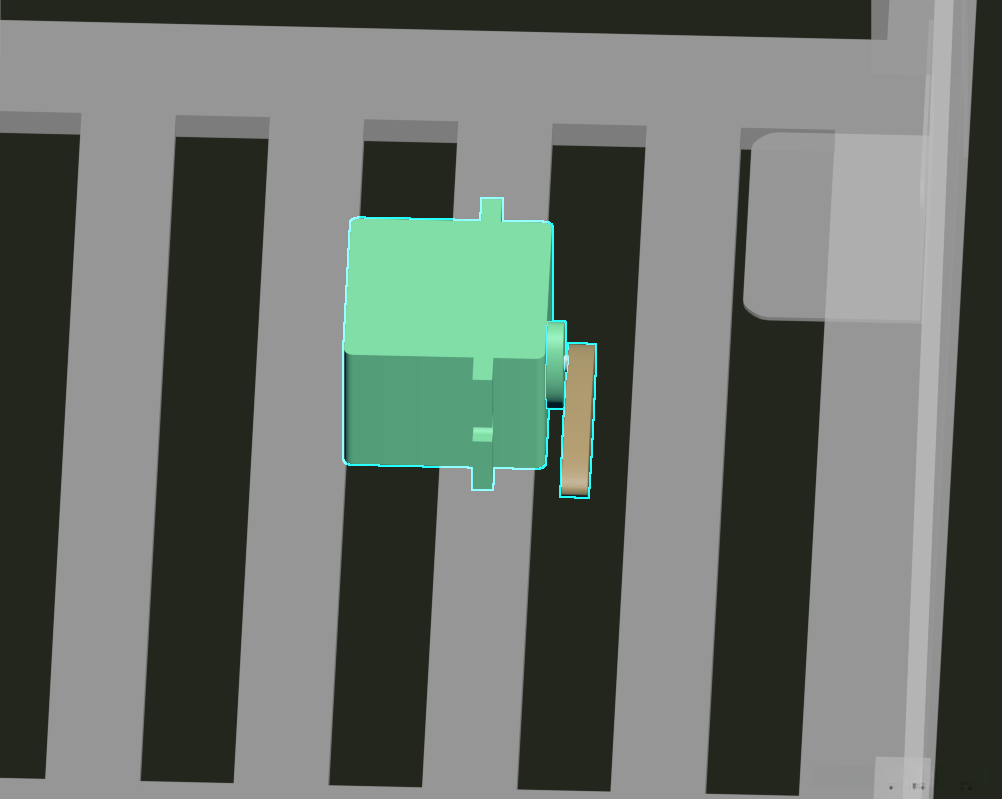

• 将SG90舵机放在顶板的合适位置上，便于控制光伏发电板的仰角。

放置示意图：

将SG90舵机放在B1、B2、C1、C2窗口的一旁，便于控制窗口的开闭。

放置示意图：

步骤九

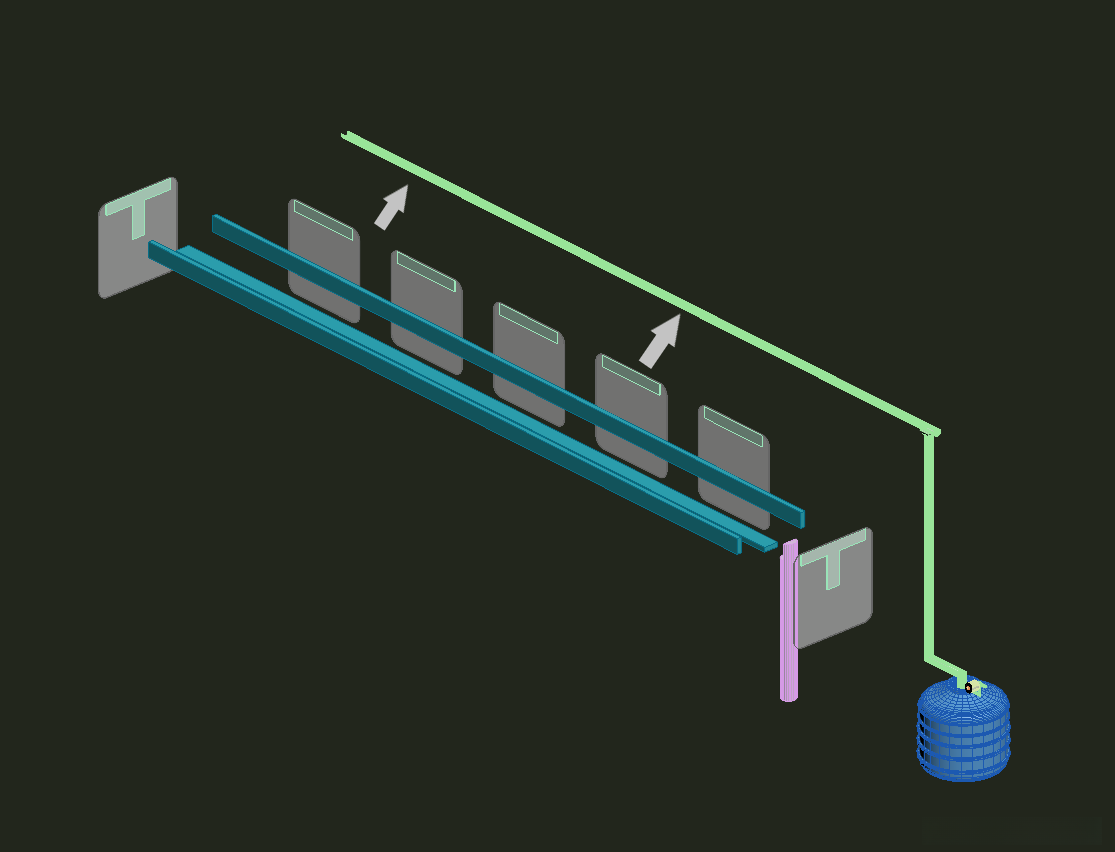

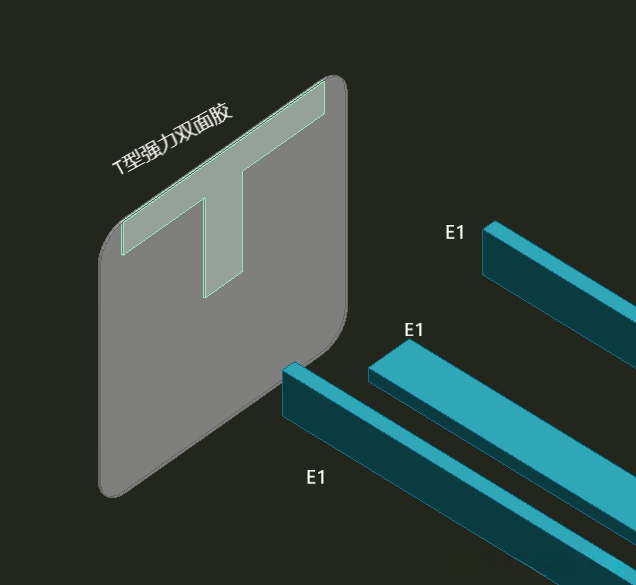

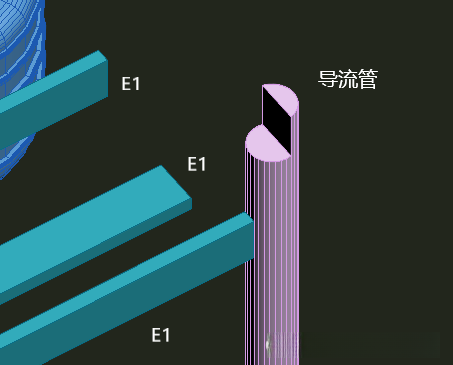

• 先将导流管一端剪成L型，准备3xE1。

将双面胶裁剪成T型（与E1同宽）（可以采用热熔胶固定便于美观）。

依照附图完成安装步骤：模拟雨水收集装置，在固定时采用与E1宽度一致的一字型双面胶固定装置右侧部位；可选用相同容量的塑料瓶作为收集容器，在内部空间中安装水位监测设备。

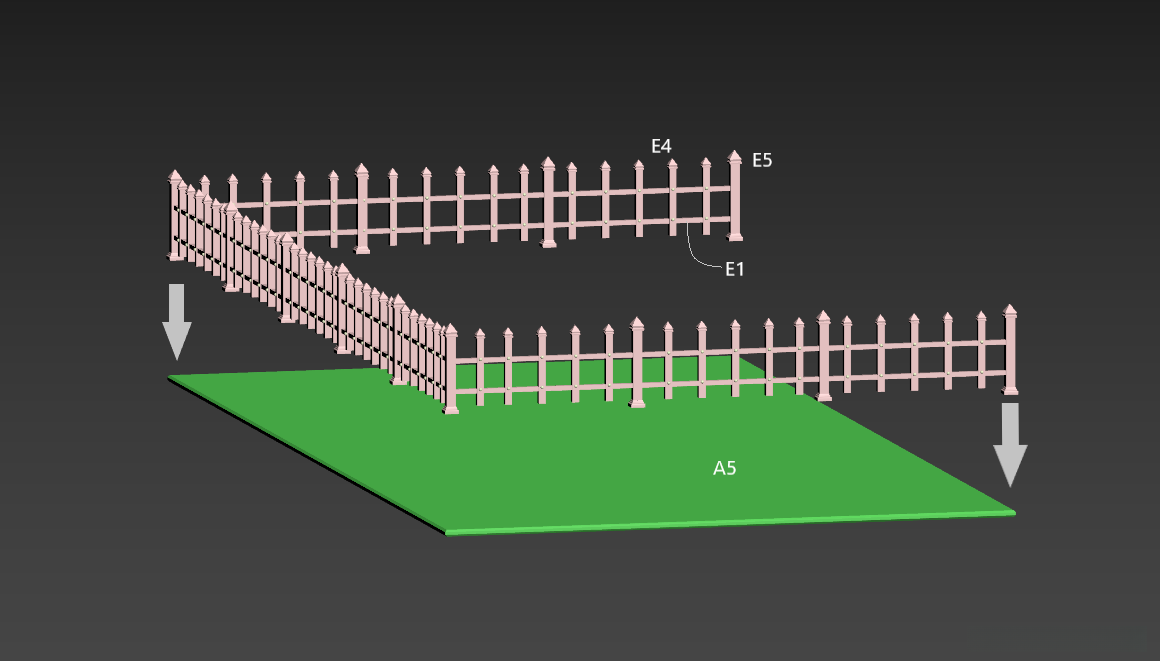

步骤十（放牧场地可选做）

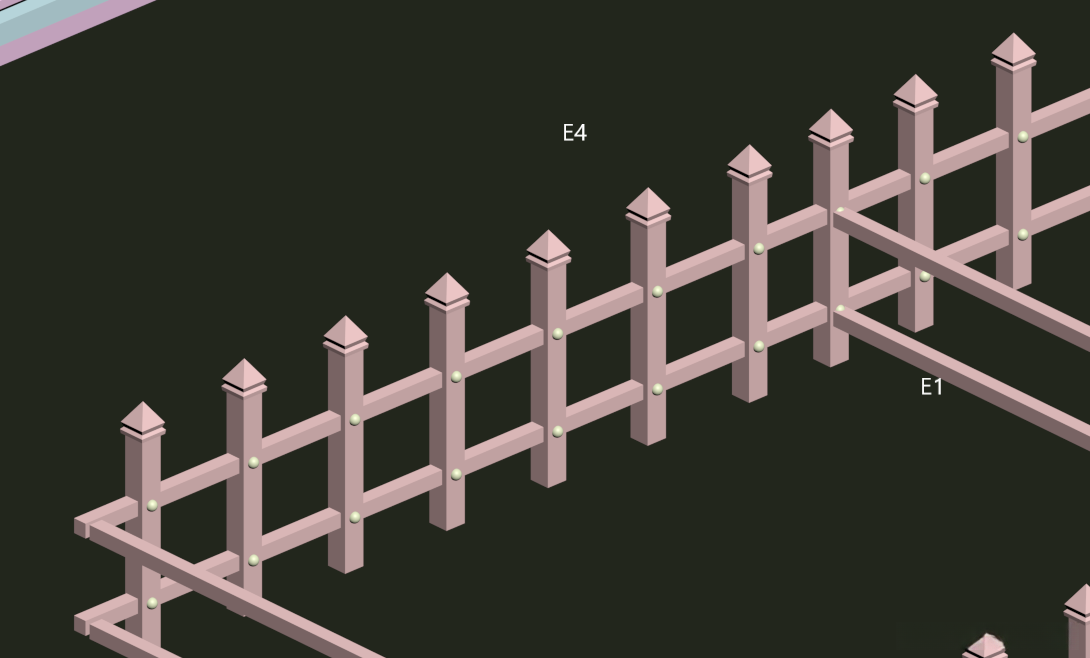

放牧场地：准备好所需材料（包括E1、E4和E5系列的亚克力条），进行一定数量的打孔后安装螺丝（建议使用热熔胶连接以增强稳定性），然后将整个栅栏稳固地粘合在A5板上。

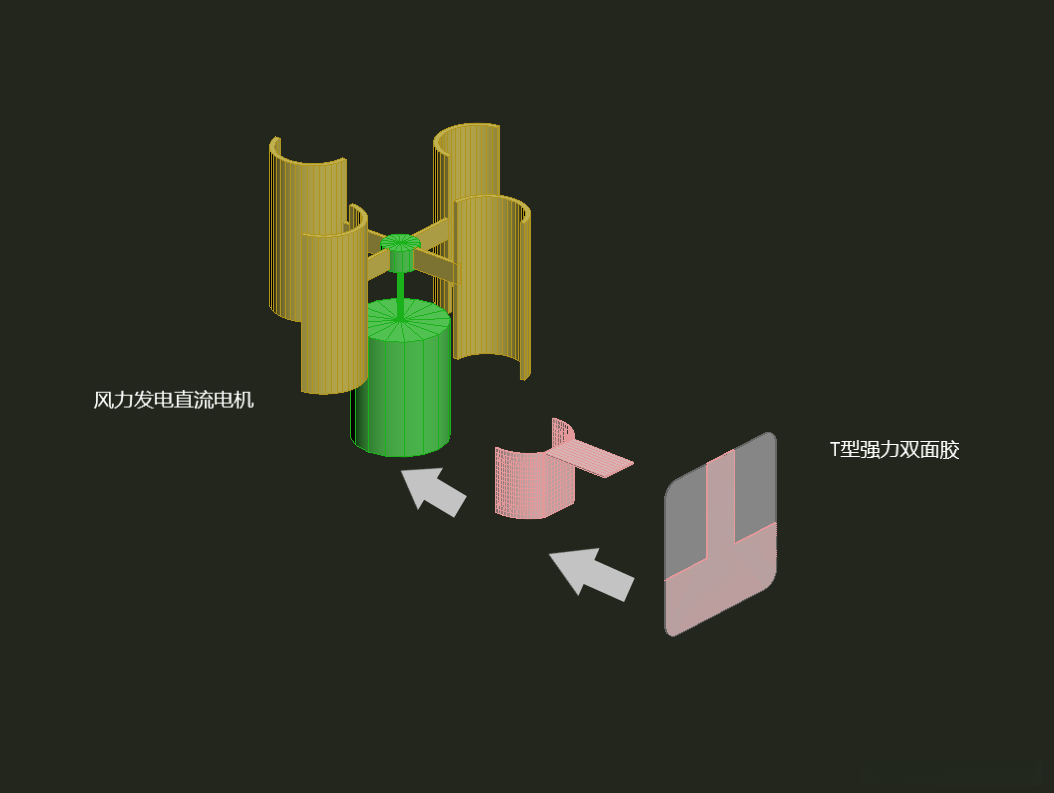

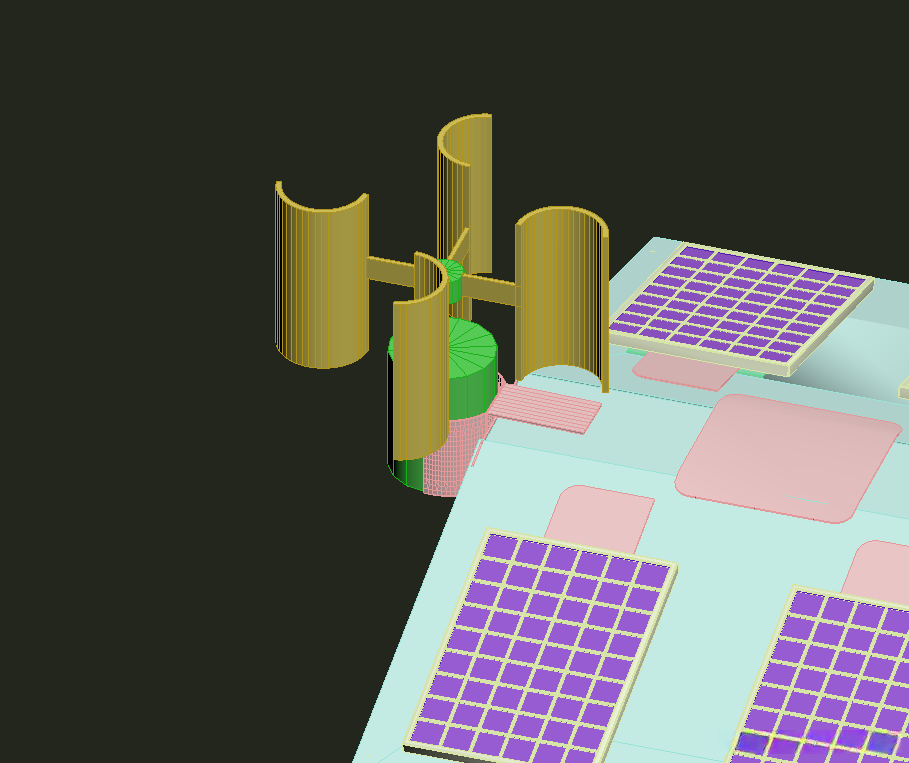

按图所示，剪切合适T型双面胶，固定风力发电机

将其固定在顶棚的左端（或右端）。

步骤十一

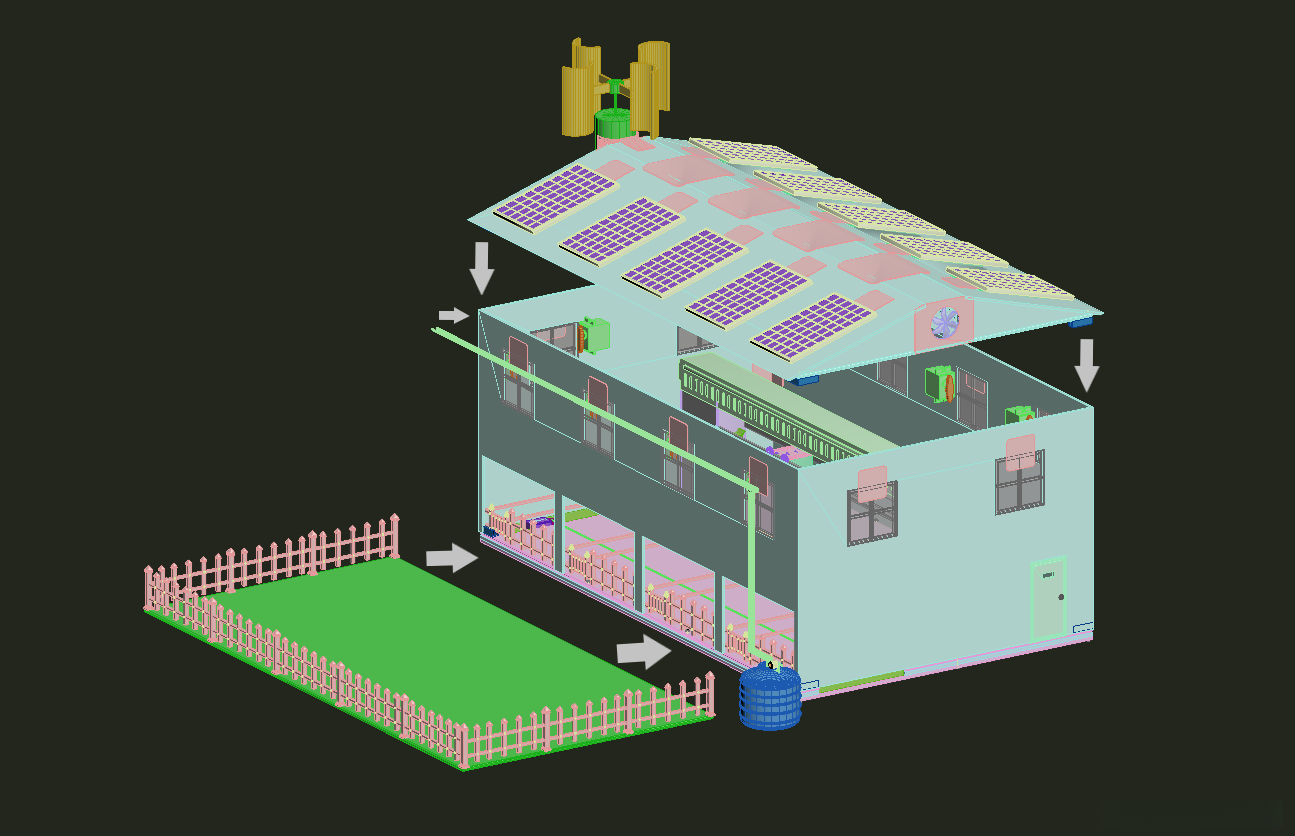

将顶棚、收集器、放牧场地放置在牧房的指定位置处（如图所示）。

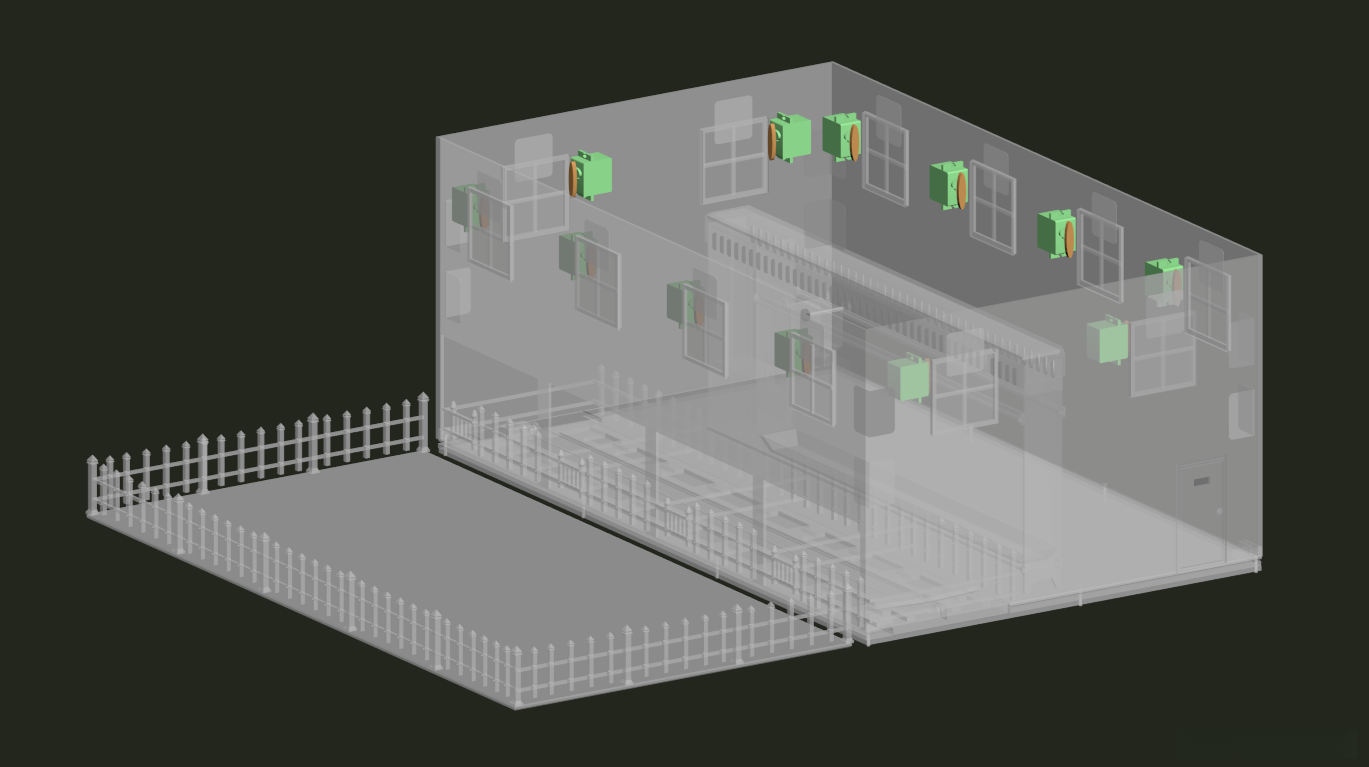

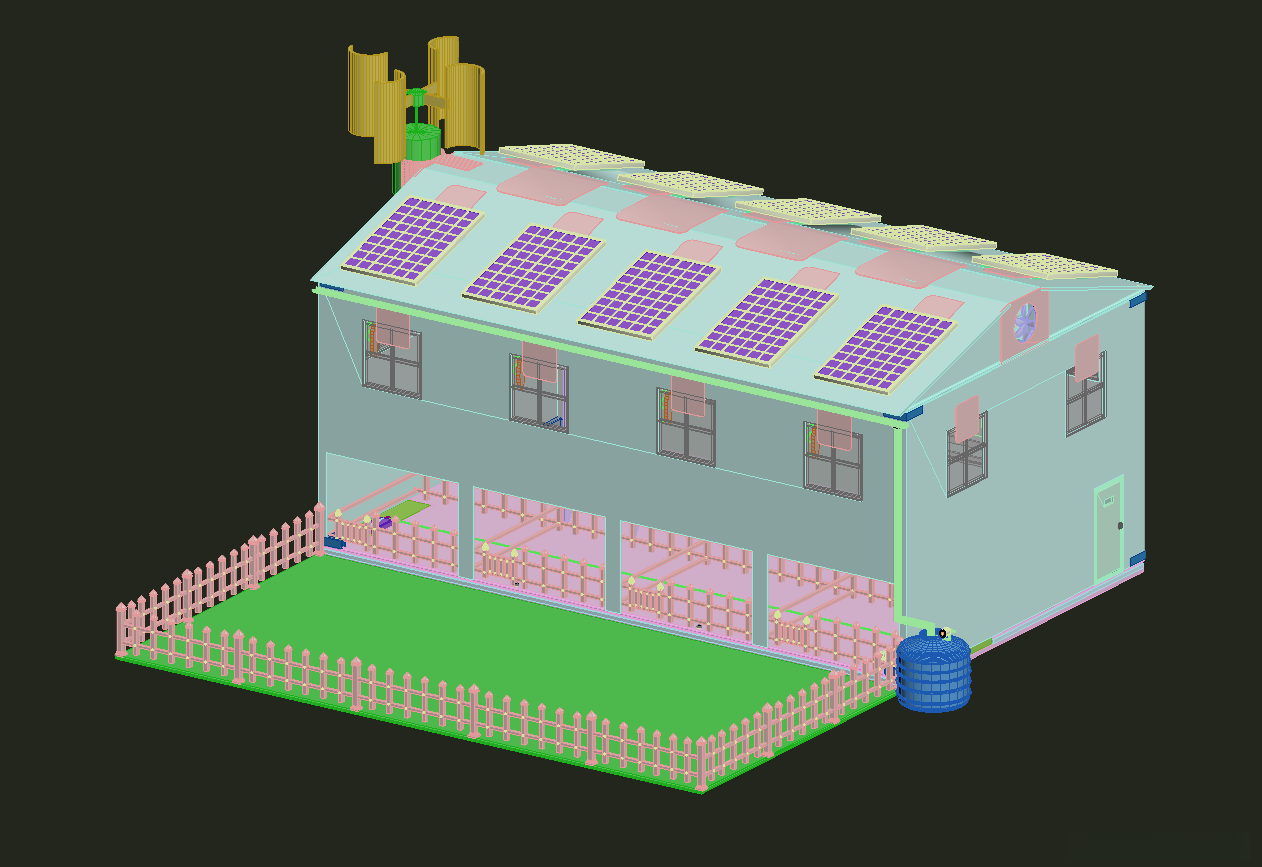

完整示意图：

四、完整功能演示

开源

五、使用说明

1、XXXXXX

2、XXXXXX

3、XXXXXX
